Với các công trình có nhiều phòng, nhiều tầng và nhu cầu sử dụng điều hòa khác nhau, việc lựa chọn hệ thống phù hợp ảnh hưởng trực tiếp đến hiệu quả vận hành. Điều hòa VRF cho toà nhà là giải pháp đáng cân nhắc nhờ khả năng phân phối công suất linh hoạt, bố trí thiết bị gọn và quản lý tập trung. Bài viết dưới đây sẽ giúp bạn hiểu rõ ưu điểm, cách lựa chọn, chi phí lắp đặt và một số mẫu VRF phù hợp cho từng quy mô công trình.
Vì sao hệ thống điều hòa VRF phù hợp với tòa nhà?
Tòa nhà thường có nhiều phòng, nhiều tầng và nhu cầu làm mát thay đổi theo từng khu vực. Hệ thống VRF phù hợp với mô hình này nhờ khả năng kết nối nhiều dàn lạnh, điều khiển độc lập và quản lý tập trung.
Đáp ứng nhu cầu điều hòa cho nhiều phòng và nhiều tầng
Với tòa nhà có nhiều phòng, nếu mỗi khu vực sử dụng một hệ điều hòa riêng thì số lượng dàn nóng, đường điện và đường ống sẽ tăng nhanh. Trong khi đó, một hệ VRF thương mại có thể kết nối tới khoảng 64 dàn lạnh trên một hệ thống, tùy dòng máy và cấu hình của nhà sản xuất.
Nhờ khả năng kết nối số lượng lớn dàn lạnh, hệ thống có thể tổ chức theo từng tầng hoặc từng khu chức năng thay vì lắp một bộ điều hòa độc lập cho mỗi phòng. Cấu hình này đặc biệt phù hợp với văn phòng, khách sạn và tòa nhà nhiều tầng có số lượng không gian sử dụng lớn.
Điều chỉnh nhiệt độ độc lập theo từng khu vực
Phòng họp, văn phòng, sảnh và khu dịch vụ thường có tải lạnh khác nhau theo số người, thiết bị và thời gian sử dụng. VRF cho phép từng khu vực cài đặt nhiệt độ và chế độ vận hành riêng, thay vì duy trì cùng một mức nhiệt trên toàn bộ tòa nhà.
Khi tải tại một phòng thay đổi, hệ thống sẽ điều chỉnh lưu lượng môi chất lạnh cấp đến dàn lạnh tương ứng. Nhờ đó, phòng ít người có thể giảm tải hoặc tắt hoàn toàn trong khi các khu vực đang sử dụng vẫn tiếp tục được làm lạnh bình thường.
Tối ưu không gian lắp đặt dàn nóng
Nếu một tòa nhà có 50 phòng và sử dụng điều hòa cục bộ, về lý thuyết có thể cần tới hàng chục dàn nóng bố trí tại ban công, logia hoặc mặt ngoài công trình. VRF gom nhiều dàn lạnh về một cụm dàn nóng, giúp giảm đáng kể số lượng thiết bị ngoài trời.
Ở các hệ VRF công suất lớn, một module dàn nóng có thể đạt khoảng 26 HP, trong khi cấu hình ghép module có thể lên tới khoảng 78 HP ở một số dòng sản phẩm. Điều này cho phép tập trung công suất tại sân thượng hoặc tầng kỹ thuật thay vì phân tán dàn nóng quanh mặt đứng.
Linh hoạt bố trí dàn lạnh theo từng không gian
Trong cùng một tòa nhà có thể tồn tại phòng làm việc, phòng họp, sảnh, hành lang và khu dịch vụ với yêu cầu phân phối gió khác nhau. VRF cho phép kết hợp nhiều loại dàn lạnh như cassette, giấu trần nối ống gió hoặc treo tường trong cùng một hệ thống.
Khả năng bố trí còn được mở rộng nhờ đường ống môi chất dài. Một số hệ VRF hiện nay cho phép chiều dài tương đương từ dàn nóng đến dàn lạnh khoảng 190 m và chênh cao tối đa tới 110 m, đủ để triển khai trên nhiều tầng mà không phải đặt dàn nóng sát từng khu vực.
Thuận tiện quản lý hệ thống điều hòa toàn tòa nhà
Khi tòa nhà có hàng chục hoặc hàng trăm dàn lạnh, việc kiểm tra trực tiếp từng phòng sẽ tốn nhiều thời gian. VRF có thể kết nối bộ điều khiển trung tâm để theo dõi trạng thái vận hành và điều chỉnh từng khu vực từ một điểm quản lý.
Ở công trình lớn, hệ thống còn có thể tích hợp với BMS để đưa điều hòa vào nền tảng quản lý chung của tòa nhà. Nhờ đó, bộ phận kỹ thuật có thể kiểm soát lịch bật/tắt, nhiệt độ cài đặt và cảnh báo lỗi mà không cần kiểm tra thủ công từng thiết bị.

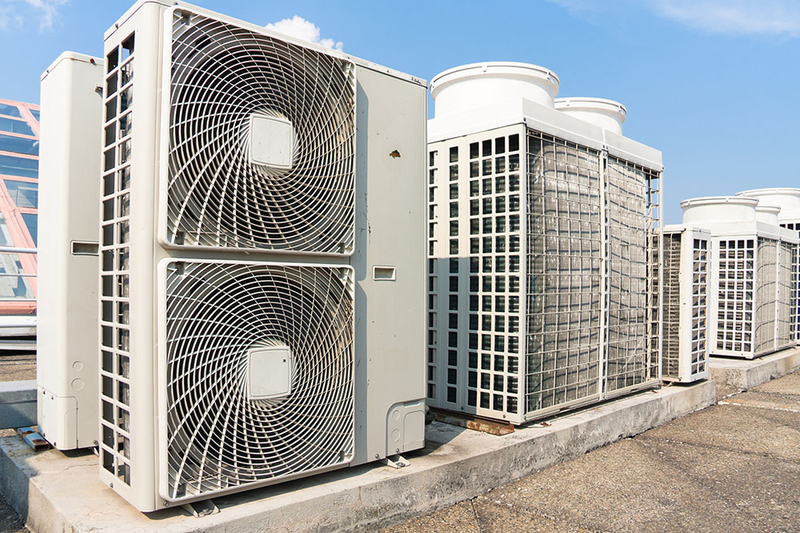

VRF tối ưu điều hòa cho tòa nhà nhiều tầng
Cách chọn hệ thống điều hòa VRF cho tòa nhà
Việc chọn VRF cần bắt đầu từ dữ liệu tải lạnh và bản vẽ kỹ thuật của công trình. Công suất, cấu hình thiết bị và đường ống phải được tính đồng bộ ngay từ giai đoạn thiết kế.
Tính tải lạnh của từng khu vực
Không nên chọn công suất chỉ bằng cách lấy diện tích nhân với một hệ số BTU/m² cố định. Tải lạnh của từng phòng còn phụ thuộc vào hướng nắng, diện tích kính, vật liệu bao che, số người, thiết bị sinh nhiệt, chiếu sáng và lượng gió tươi đưa vào không gian.
Sau khi tính từng phòng, cần xác định tải lạnh cực đại và tải đồng thời của từng khu vực. Ví dụ, phòng họp có tải người cao nhưng chỉ sử dụng theo khung giờ, trong khi khu văn phòng duy trì tải ổn định hơn. Kết quả này là cơ sở để chọn công suất dàn lạnh và dàn nóng sát nhu cầu thực tế.
Xác định công suất và số lượng dàn nóng
Công suất dàn nóng được xác định dựa trên tổng tải đồng thời, sau đó chia thành các hệ phù hợp với quy mô từng tầng hoặc từng khối công trình. Không nên cố gom toàn bộ tòa nhà vào một hệ nếu làm tăng chiều dài ống, vượt giới hạn kết nối hoặc khiến một sự cố ảnh hưởng đến phạm vi quá lớn.
Một thông số cần kiểm tra là tỷ lệ kết nối giữa tổng công suất dàn lạnh và dàn nóng. Tùy hãng và dòng VRF, tỷ lệ này có thể nằm trong khoảng 50–130% hoặc cao hơn. Tuy nhiên, mức kết nối càng cao càng phải xem xét kỹ hệ số đồng thời để tránh thiếu công suất vào thời điểm tải tăng mạnh.
Xác định số lượng và công suất dàn lạnh
Công suất dàn lạnh phải bám theo tải tính toán của từng phòng, không chia đều theo diện tích. Ngoài công suất lạnh danh định, cần kiểm tra lưu lượng gió, độ ồn và khả năng xử lý tải ẩm, đặc biệt tại phòng họp, sảnh đông người hoặc khu vực có lượng gió tươi lớn.
Với không gian mở rộng, nên kiểm tra vùng phân phối gió trước khi quyết định số lượng thiết bị. Một dàn công suất lớn chưa chắc hiệu quả hơn hai dàn nhỏ nếu luồng gió không phủ đều mặt bằng. Ngược lại, chia quá nhiều dàn lạnh sẽ làm tăng số điểm thoát nước, đường ống và chi phí đầu tư.
Chọn loại dàn lạnh theo kiến trúc từng khu vực
Ở bước này, tiêu chí quan trọng không chỉ là hình thức dàn lạnh mà còn là điều kiện lắp đặt thực tế. Với cassette cần kiểm tra chiều cao khoảng trống trần và vị trí thoát nước ngưng; với dàn nối ống gió phải tính áp suất tĩnh ngoài (ESP), chiều dài ống gió và tổn thất áp suất qua cửa gió.
Các khu vực yêu cầu độ ồn thấp như phòng họp, phòng lãnh đạo hoặc phòng khách sạn cần kiểm tra thêm mức áp suất âm của dàn lạnh ở từng cấp quạt. Việc đối chiếu các thông số này từ đầu giúp tránh tình trạng thiết bị đủ công suất lạnh nhưng không đáp ứng được yêu cầu về gió, trần hoặc tiếng ồn.
Kiểm tra chiều dài đường ống và chênh lệch độ cao
Bản vẽ đường ống phải kiểm tra ít nhất ba thông số: tổng chiều dài ống của hệ thống, khoảng cách từ dàn nóng đến dàn lạnh xa nhất và chiều dài từ bộ chia cuối đến dàn lạnh. Nếu vượt giới hạn cho phép, cần chia lại hệ hoặc thay đổi vị trí đặt dàn nóng.
Với tòa nhà cao tầng, chênh cao giữa dàn nóng và dàn lạnh cũng là điều kiện bắt buộc phải kiểm tra. Một số hệ VRF cho phép khoảng cách ống tương đương đến dàn lạnh xa nhất khoảng 150–200 m và chênh cao từ 50 m trở lên, nhưng số liệu cuối cùng phải lấy theo catalogue của model được lựa chọn.

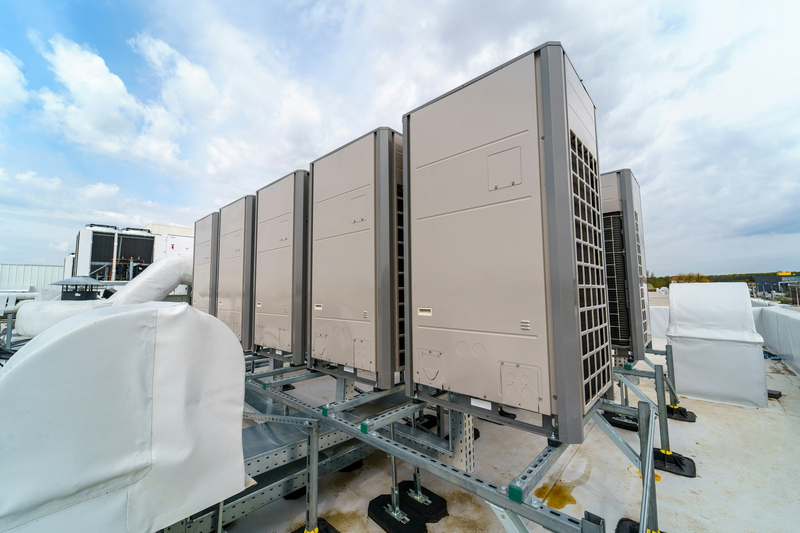

Kiểm tra chiều dài đường ống và chênh lệch độ cao là một trong các tiêu chí lựa chọn hệ thống VRF cho tòa nhà
Chi phí lắp điều hòa VRF cho tòa nhà
Chi phí lắp hệ thống điều hòa VRF cho tòa nhà thường được tính theo tổng công suất, số lượng thiết bị và khối lượng vật tư thi công. Mức tham khảo trên thị trường khoảng 400.000–1.200.000 đồng/m² sàn, nhưng không nên dùng đơn giá theo diện tích để chốt ngân sách khi chưa có bản vẽ và bảng tải lạnh.
Các khoản chi phí chính gồm:
- Dàn nóng VRF: thường là hạng mục chiếm tỷ trọng lớn, giá thay đổi theo công suất, số module và cấu hình hệ thống. Một cụm dàn nóng công suất lớn có thể từ vài chục đến hơn 200 triệu đồng.
- Dàn lạnh: khoảng 6–25 triệu đồng/dàn tùy công suất và loại thiết bị như cassette, treo tường hoặc giấu trần nối ống gió. Tòa nhà càng nhiều phòng thì chi phí phần này càng tăng.
- Vật tư đường ống: gồm ống đồng, bảo ôn, bộ chia gas, ống thoát nước ngưng, dây tín hiệu và cáp điện. Chi phí phụ thuộc trực tiếp vào chiều dài tuyến ống, số tầng và vị trí đặt dàn nóng.
- Hệ thống ống gió: phát sinh khi sử dụng dàn lạnh giấu trần nối ống gió, gồm ống gió, cửa cấp – hồi gió và phụ kiện liên quan.
- Nhân công và chạy thử: bao gồm lắp thiết bị, hàn ống đồng, thử kín, hút chân không, nạp bổ sung môi chất và cân chỉnh hệ thống trước khi bàn giao.
- Điều khiển trung tâm/BMS: được tính riêng nếu tòa nhà cần quản lý nhiều khu vực trên một giao diện hoặc tích hợp vào hệ thống quản lý tòa nhà.
Vì vậy, hai tòa nhà có cùng diện tích chưa chắc có cùng chi phí VRF. Công trình nhiều tầng, đường ống dài, nhiều phòng nhỏ hoặc sử dụng nhiều dàn giấu trần thường có chi phí cao hơn. Để dự toán sát thực tế, bạn cần phải bóc tách theo công suất dàn nóng, số lượng dàn lạnh, mét đường ống và các hạng mục điều khiển thay vì chỉ tính theo m².

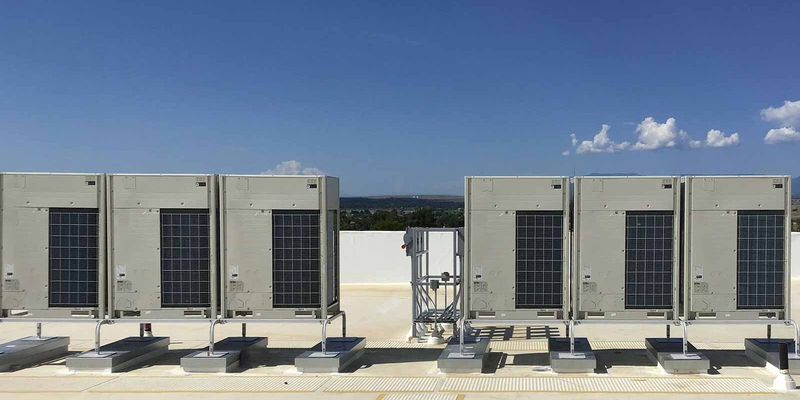

Chi phí lắp đặt hệ thống VRF cho tòa nhà
Một số mẫu điều hòa VRF Nagakawa cho tòa nhà
Nagakawa có nhiều dòng VRF và Mini VRF phù hợp với từng quy mô công trình, từ văn phòng vừa đến tòa nhà nhiều tầng. Tùy tải lạnh, số lượng khu vực và yêu cầu vận hành, có thể lựa chọn model với công suất và cấu hình kết nối phù hợp.
Điều hòa VRF NAU-HU02
Điều hòa VRF NAU-HU02 là dòng điều hòa trung tâm VRF của Nagakawa, hướng đến các công trình cần thiết kế hệ thống làm lạnh theo tải thực tế và quy mô sử dụng. Sản phẩm phù hợp với tòa nhà văn phòng, khách sạn, khu thương mại hoặc các dự án có nhiều khu chức năng.
Một số điểm nổi bật:
- Phù hợp với dự án quy mô lớn: NAU-HU02 có thể được đưa vào phương án điều hòa trung tâm cho các công trình có tải lạnh cao, nhiều tầng hoặc nhiều khu vực sử dụng khác nhau.
- Dễ xây dựng cấu hình theo tải lạnh: Hệ thống được lựa chọn dựa trên tải tính toán của từng khu vực, từ đó xác định công suất dàn nóng, số lượng dàn lạnh và cách chia hệ phù hợp với công trình.
- Thuận lợi khi thiết kế hệ thống cơ điện: Dàn nóng, đường ống môi chất, đường thoát nước và nguồn điện có thể được bố trí đồng bộ ngay từ giai đoạn thiết kế HVAC, hạn chế phải điều chỉnh nhiều khi thi công thực tế.
- Phù hợp với nhiều dạng công năng: Có thể ứng dụng cho các khu vực như văn phòng, phòng họp, sảnh, phòng lưu trú hoặc khu dịch vụ, giúp kỹ sư xây dựng phương án điều hòa theo đặc điểm sử dụng của từng không gian.

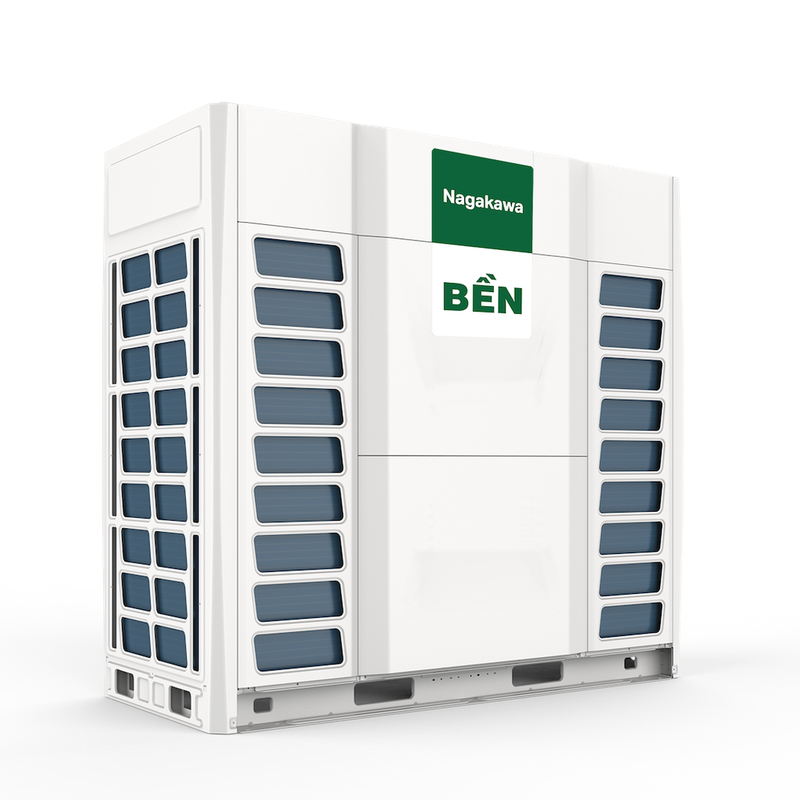

VRF NAU-HU02 cho công trình quy mô lớn
Điều hòa Mini VRF NAMU-HU01
Điều hòa Mini VRF NAMU-HU01 là dòng điều hòa trung tâm dạng Mini VRF của Nagakawa, phù hợp với những công trình có quy mô vừa như biệt thự, căn hộ cao cấp, văn phòng hoặc mặt bằng kinh doanh nhiều phòng. Sản phẩm hướng đến nhu cầu sử dụng hệ thống điều hòa tập trung nhưng không cần cấu hình VRF công suất lớn.
Sản phẩm nổi bật với:
- Thiết kế theo quy mô Mini VRF: Phù hợp với công trình có tải lạnh vừa, giúp chủ đầu tư lựa chọn hệ thống sát với nhu cầu thay vì phải sử dụng cấu hình VRF công suất lớn.
- Dễ bố trí tại công trình hạn chế diện tích kỹ thuật: Kích thước hệ thống Mini VRF phù hợp hơn với biệt thự, căn hộ hoặc văn phòng nơi khu vực dành cho thiết bị ngoài trời không quá rộng.
- Phù hợp với mặt bằng chia thành nhiều phòng: NAMU-HU01 có thể được đưa vào phương án điều hòa cho các không gian như phòng ngủ, phòng làm việc, phòng khách hoặc khu chức năng riêng trong cùng công trình.
- Thuận lợi khi thiết kế cho công trình quy mô vừa: Kỹ sư có thể lựa chọn cấu hình hệ thống dựa trên tải lạnh và số khu vực sử dụng, tránh đầu tư hệ VRF lớn vượt quá nhu cầu thực tế.
- Ứng dụng linh hoạt trong nhà ở và thương mại: Dòng Mini VRF thích hợp cho khoảng quy mô nằm giữa điều hòa cục bộ và hệ VRF lớn, đặc biệt với công trình cần giải pháp điều hòa đồng bộ nhưng diện tích không quá lớn.

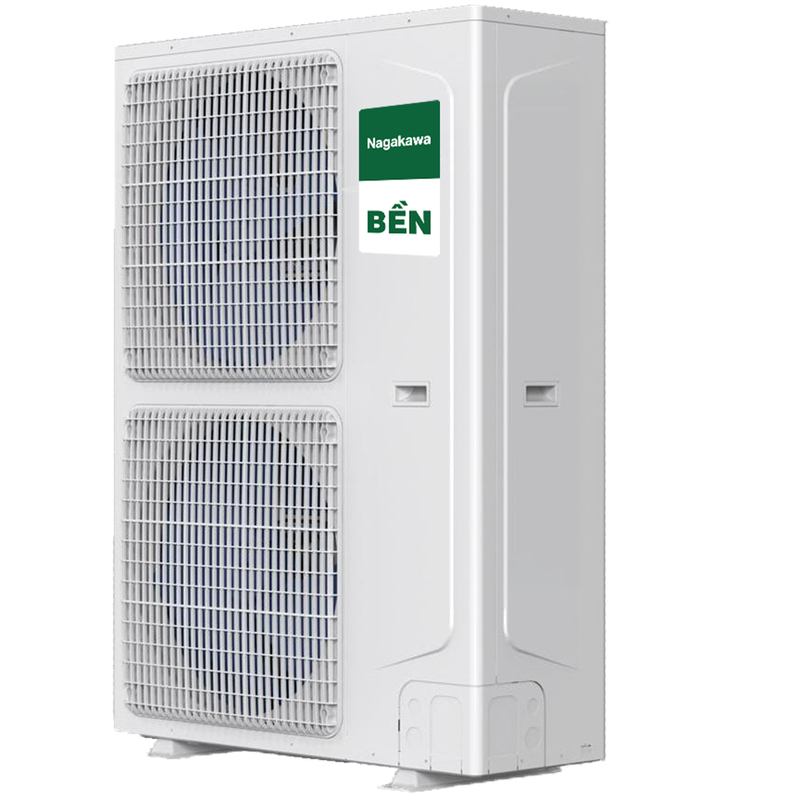

Mini VRF NAMU-HU01 cho công trình quy mô vừa
Điều hòa Mini VRF Nagakawa Inverter 2 chiều NAMU-H140U01
Điều hòa Mini VRF Nagakawa Inverter 2 chiều NAMU-H140U01 có công suất làm lạnh 14 kW (47.800 BTU/h) và sưởi 16 kW (54.600 BTU/h), phù hợp với biệt thự, chung cư cao cấp, văn phòng hoặc công trình quy mô vừa cần điều hòa nhiều khu vực.
Sản phẩm nổi bật với:
- Kết nối tối đa 8 dàn lạnh: Một dàn nóng có thể phục vụ nhiều phòng trong cùng công trình, với tỷ lệ kết nối dàn lạnh/dàn nóng từ 50–130%, giúp thiết kế công suất linh hoạt theo nhu cầu sử dụng.
- Làm lạnh và sưởi ấm hai chiều: Công suất lạnh đạt 14 kW, công suất sưởi 16 kW, đáp ứng nhu cầu điều hòa quanh năm mà không cần bổ sung hệ thống sưởi riêng.
- Tiết kiệm điện với máy nén DC Twin Rotary: Công nghệ Inverter kết hợp máy nén xoắn ốc kép cho EER/COP đạt 3,54/3,95 W/W; điện năng tiêu thụ danh định ở chế độ làm lạnh khoảng 3,95 kW.
- Đường ống phù hợp công trình nhiều tầng: Tổng chiều dài đường ống có thể đạt 150 m, hỗ trợ đưa dàn lạnh đến nhiều vị trí mà không cần đặt dàn nóng quá gần từng phòng.
- Vận hành êm và lưu thông gió tốt: Động cơ quạt DC kết hợp cánh quạt lớn cho lưu lượng gió 7.200 m³/h, độ ồn khoảng 57 dB(A), giúp dàn nóng duy trì khả năng trao đổi nhiệt trong khi hạn chế tiếng ồn vận hành.
- Dễ quản lý trong quá trình sử dụng: Thiết bị hỗ trợ điều khiển qua remote, smartphone, thẻ từ hoặc bộ điều khiển trung tâm, phù hợp với công trình cần quản lý nhiều khu vực từ một hệ thống.
Mini VRF NAMU-H140U01 linh hoạt cho nhiều khu vực
Câu hỏi thường gặp về điều hòa VRF cho toà nhà
1- Tòa nhà 3 tầng có nên lắp điều hòa VRF không?
Tòa nhà 3 tầng có thể lắp điều hòa VRF nếu công trình có nhiều phòng, nhiều khu vực sử dụng và cần quản lý hệ thống tập trung. Trước khi lựa chọn, chủ đầu tư nên tính tải lạnh và so sánh chi phí với điều hòa Multi hoặc điều hòa cục bộ.
2- Một hệ thống VRF có thể kết nối bao nhiêu dàn lạnh?
Số lượng dàn lạnh phụ thuộc vào công suất dàn nóng và giới hạn của từng hệ thống. Nhiều hệ VRF có thể kết nối từ vài chục đến hơn 60 dàn lạnh, nhưng số lượng chính xác cần đối chiếu theo catalogue của model được lựa chọn.
3- Có thể sử dụng nhiều loại dàn lạnh trong cùng hệ VRF không?
Một hệ thống VRF có thể kết hợp nhiều loại dàn lạnh như cassette, treo tường hoặc giấu trần nối ống gió. Kỹ sư cần lựa chọn các dàn lạnh tương thích với cùng hệ thống và phù hợp với công năng của từng khu vực.
Để hệ thống vận hành ổn định, điều hòa VRF cho toà nhà cần được lựa chọn dựa trên tải lạnh, công suất dàn nóng, số lượng dàn lạnh, điều kiện đường ống và đặc điểm kiến trúc thực tế. Khi các yếu tố này được tính toán đồng bộ, hệ thống sẽ đáp ứng tốt nhu cầu làm mát và thuận tiện hơn trong quá trình quản lý. Nếu bạn đang tìm giải pháp phù hợp, có thể tham khảo các dòng VRF và Mini VRF của Nagakawa để lựa chọn cấu hình phù hợp với công trình.
|
