Điều hòa
âm trần nối ống gió

Với khả năng phân phối gió linh hoạt, công suất cao từ 3 - 22 HP, điều hòa âm trần là giải pháp tối ưu cho các không gian có diện tích rộng từ 50 - 350 m2 như: Sảnh tòa nhà, hành lang, văn phòng, biệt thự, căn hộ, bệnh viện,...

Khái niệm điều hòa âm trần nối ống gió là gì?

Điều hòa âm trần nối ống gió là loại điều hòa có dàn lạnh và hệ thống ống gió được lắp đặt ẩn bên trong trần nhà. Luồng gió lạnh/ấm từ dàn lạnh sẽ đi qua hệ thống các ống gió tới các mặt nạ (panel) để làm mát/sưởi ấm cho không gian.

Điểm nổi bật của điều hòa âm trần nối ống gió đó là: Chỉ với 1 dàn nóng và 1 dàn lạnh, máy có thể làm mát/sưởi ấm cho nhiều khu vực cùng lúc. Thiết kế âm trần giúp tiết kiệm diện tích và tăng tính thẩm mỹ cho công trình.

Điểm đặc biệt của điều hòa âm trần nối ống gió là một dàn lạnh có nhiều cửa gió.

Cấu tạo điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió có cấu tạo chính gồm 1 dàn nóng và 1 dàn lạnh với các bộ phận và chức năng chi tiết như sau:

Dàn lạnh

Dàn lạnh điều hòa âm trần nối ống gió được lắp đặt ẩn bên trong trần giả với cửa gió lộ diện ra bên ngoài để luồng gió đi qua. Số lượng ống gió mà dàn lạnh có thể kết nối phụ thuộc vào công suất của máy - công suất càng lớn, khả năng kết nối với nhiều ống gió càng cao. Thiết kế này giúp đảm bảo luồng không khí mát/ấm được phân bổ đồng đều đến nhiều không gian khác nhau.

Cấu tạo dàn lạnh điều hòa âm trần nối ống gió bao gồm:

• Cửa gió: Cửa gió có thiết kế là các khe thông gió hình chữ nhật được gắn trực tiếp trên trần nhà để dẫn khí lạnh từ ống gas vào phòng.
• Ống gió mềm: Hệ thống đường ống được lắp đặt ẩn dưới trần nhà giúp dẫn không khí từ dàn lạnh đến các cửa gió, phân phối không khí mát đến từng khu vực trong không gian.
• Box gió: Box gió là bộ phận tiêu âm giúp giảm tiếng ồn từ dàn lạnh và đảm bảo luồng khí lạnh được phân phối đều qua các ống gió.
• Cục lạnh: Bao gồm các thành phần quan trọng như bộ điều khiển, quạt gió nhỏ, dàn culi bằng ống đồng kết nối trực tiếp với máy nén của dàn nóng và hệ thống ống nước ngưng để xử lý nước thải trong quá trình hoạt động.

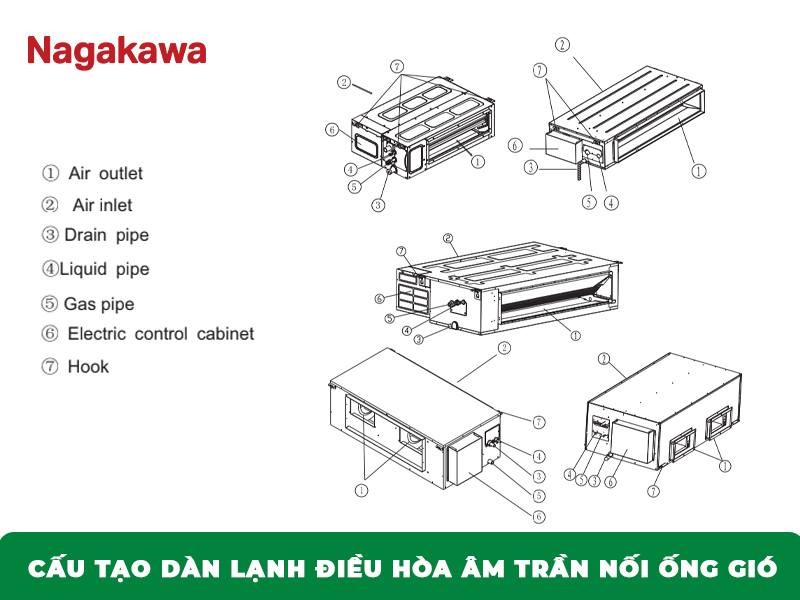

Hình ảnh cấu tạo của dàn lạnh điều hòa âm trần nối ống gió.

Dàn nóng

Dàn nóng điều hòa âm trần nối ống gió thường có công suất lớn từ 16,000 BTU/h trở lên và được lắp đặt ngoài trời để tản nhiệt trực tiếp ra môi trường.

Cấu tạo dàn nóng điều hòa âm trần nối ống gió bao gồm:

• Quạt giải nhiệt: Các quạt gió có tác dụng tản nhiệt cho dàn nóng, đảm bảo máy hoạt động ổn định.
• Máy nén: Máy nén là bộ phận quan trọng có chức năng nén môi chất lạnh (gas) để tạo ra áp suất cao giúp giảm nhiệt độ của gas, từ đó quá trình trao đổi nhiệt được diễn ra hiệu quả.
• Động cơ DC: Động cơ DC hay còn gọi là động cơ một chiều có tác dụng là thiết bị hỗ trợ để tăng hiệu suất của máy nén.
• Bộ biến tần: Bộ biến tần giúp điều chỉnh và kiểm soát công suất hoạt động của dàn nóng, đảm bảo hệ thống vận hành ổn định.
• Van tiết lưu: Van tiết lưu là bộ phận kết hợp cùng máy nén để kiểm soát lưu lượng gas trong hệ thống, giúp điều hòa hoạt động hiệu quả và tiết kiệm năng lượng hơn.

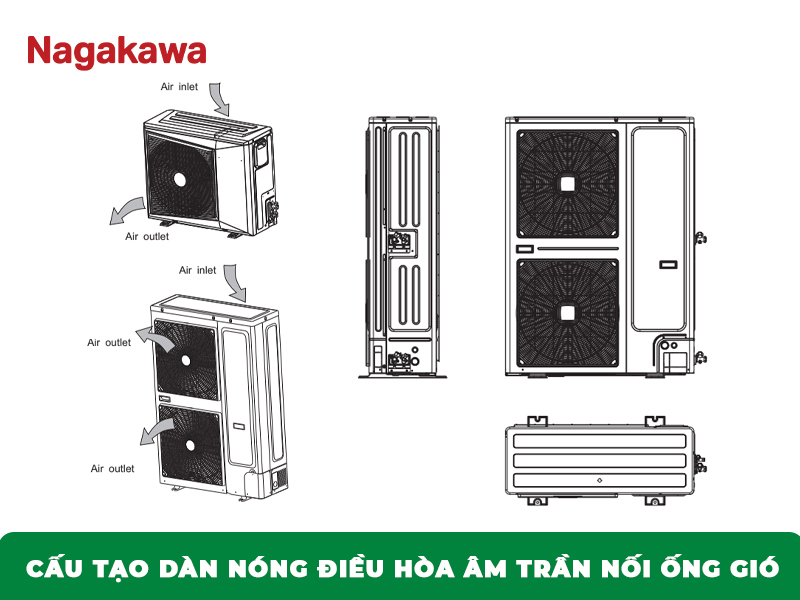

Hình ảnh cấu tạo của dàn nóng điều hòa âm trần nối ống gió.

Nguyên lý hoạt động của điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió hoạt động chủ yếu dựa trên chu trình tuần hoàn của dòng gas chạy trong ống đồng. Nguyên lý hoạt động như sau:

• Máy nén sẽ làm lạnh khí gas trong dàn nóng, sau đó vận chuyển khí gas qua hệ thống ống đồng để đi đến dàn lạnh.

• Khí gas tiếp tục được làm lạnh tới mức nhiệt khoảng 6 - 10 độ trong quá trình di chuyển. Lúc này, không khí xung quanh hệ thống ống đồng trong dàn lạnh sẽ nhanh chóng giảm nhiệt độ.
• Quạt gió sẽ thổi luồng không khí lạnh này qua hệ thống ống gió đi tới các miệng gió để phân bổ không khí ra không gian bên ngoài.

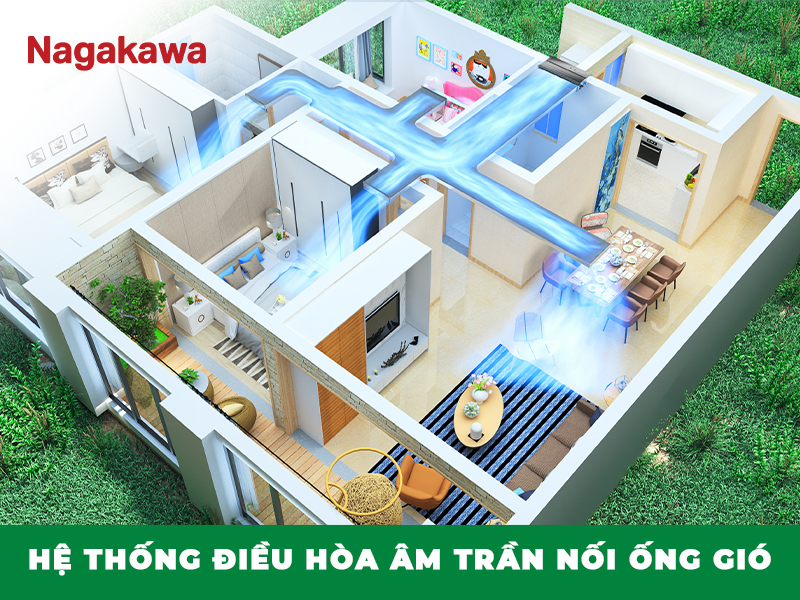

Hình ảnh minh họa hoạt động của hệ thống điều hòa âm trần nối ống gió.

Phân loại điều hòa âm trần nối ống gió theo diện tích không gian

Bạn có thể dễ dàng lựa chọn công suất điều hòa âm trần nối ống gió phù hợp với diện tích không gian theo bảng dưới đây.

Bảng phân loại điều hòa âm trần nối ống gió theo diện tích không gian.

Ưu điểm và nhược điểm của điều hòa âm trần nối ống gió

Ưu điểm:

• Làm lạnh/sưởi ấm được cho nhiều không gian rộng nhờ thiết kế nối ống gió cho phép luồng không khí đi đến nhiều khu vực cùng lúc.

• Tính thẩm mỹ cao, tối ưu diện tích không gian vì lắp đặt có dàn lạnh ẩn bên trong trần nhà.

• Vận hành êm ái, không phát ra tiếng ồn: Điều hòa âm trần nối ống gió vận hành êm ái nhờ hệ thống quạt ly tâm hiện đại và máy nén inverter giúp giảm tiếng ồn.

• Hoạt động ổn định, bền vững: Các bộ phận (vỏ máy, ống đồng, cánh quạt,...) được chế tạo bằng các chất liệu chịu tải tốt, chống ăn mòn, độ bền cao. Bên cạnh đó, máy nén hoạt động ổn định, tiết kiệm điện năng và tăng tuổi thọ nhờ sử dụng công nghệ inverter.

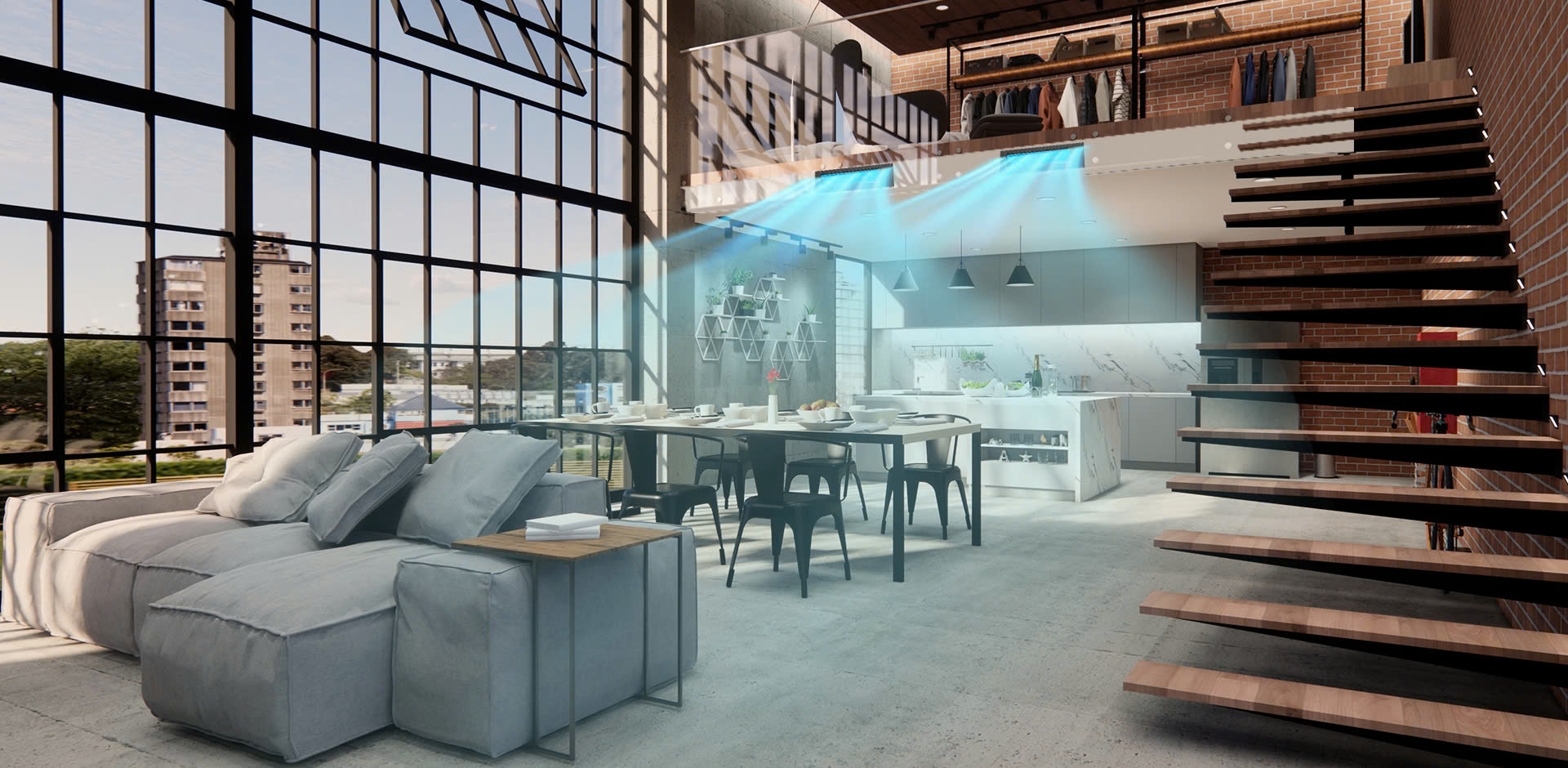

Điều hòa âm trần nối ống gió là giải pháp làm mát tối ưu cho các không gian rộng.

Nhược điểm:

• Chi phí lắp đặt và bảo dưỡng cao hơn các dòng điều hòa thông thường do hệ thống phức tạp hơn, yêu cầu kỹ thuật cao.

• Vệ sinh và bảo dưỡng khá phức tạp và đòi hỏi đội ngũ kỹ thuật viên dày dặn kinh nghiệm vì mạng lưới hệ thống ống gió và dàn lạnh được lắp ẩn trong trần.

Giá điều hòa âm trần nối ống gió

Trên thị trường hiện nay, điều hòa âm trần nối ống gió có mức giá dao động từ 15.000.000 - 120.000.000 VND (chưa bao gồm chi phí lắp đặt máy và phí vật tư):

Giá thường tthay đổi tùy thuộc vào các yếu tố sau:

Công suất làm lạnh

Công suất càng lớn, giá càng cao.

• Ví dụ:

  • Điều hòa 18.000 BTU: từ 20 – 30 triệu đồng/bộ

  • Điều hòa 24.000 BTU: từ 26 – 40 triệu đồng/bộ

  • Điều hòa 36.000 BTU: từ 38 – 60 triệu đồng/bộ

  • Điều hòa 48.000 BTU: từ 55 – 85 triệu đồng/bộ

  • Công suất lớn hơn (60.000 BTU trở lên): có thể lên tới 90 – 120 triệu đồng/bộ

Công nghệ tích hợp

• Inverter: Máy có Inverter thường đắt hơn máy thường từ 3–7 triệu đồng nhưng bù lại tiết kiệm điện về lâu dài.

• Chế độ tiết kiệm điện (Eco), lọc không khí, khử mùi: Các chức năng nâng cao này cũng ảnh hưởng đến giá bán.

Chi phí lắp đặt

• Giá máy chưa bao gồm ống gió, phụ kiện, chi phí thi công lắp đặt.

• Chi phí lắp đặt trung bình cho hệ thống điều hòa nối ống gió dao động từ 2–10 triệu đồng tùy theo độ phức tạp công trình.

Điều hòa âm trần nối ống gió là giải pháp lý tưởng cho những không gian rộng và có nhiều người sử dụng nhờ khả năng làm mát/sưởi ấm cùng lúc và hệ thống ẩn trong trần nhà. Tuy nhiên, hệ thống lắp đặt phức tạp đòi hỏi khách hàng cần chú trọng trong lựa chọn đơn vị cung cấp uy tín để đảm bảo điều hòa hoạt động hiệu quả trong thời gian dài.

Nagakawa tự hào là đơn vị cung cấp điều hòa có chất lượng cao, công nghệ hiện đại, chi phí tốt cùng đội ngũ kỹ thuật viên chuyên nghiệp. Truy cập ngay website chính thức của Nagakawa để lựa chọn các sản phẩm điều hòa âm trần nối ống gió Nagakawa chính hãng hoặc liên hệ hotline 1900.54.54.89 để được nhân viên tư vấn tận tình nhất!
