Điều hòa Chiller Nagakawa: Hiệu suất lớn - Vận hành bền
1. Điều hòa Chiller là gì?
Hệ thống điều hòa Chiller là giải pháp làm mát không khí hiện đại, thường được ứng dụng tại các tòa nhà lớn, trung tâm thương mại, bệnh viện và nhà xưởng công nghiệp. Hệ thống này hoạt động bằng cách sản xuất nước lạnh để truyền nhiệt và làm mát không gian rộng lớn, từ đó giảm thiểu nhiệt độ và tạo sự thoải mái cho người dùng.
Có hai loại hệ thống điều hòa phổ biến hiện nay:
- Chiller giải nhiệt bằng nước: Loại Chiller này sử dụng nước để tản nhiệt và thường được lắp đặt tại các khu vực có diện tích lớn, cần làm mát liên tục. Hệ thống Chiller giải nhiệt bằng nước có hiệu suất cao và tiết kiệm năng lượng, nhưng đòi hỏi hệ thống đường ống và tháp giải nhiệt lớn.
- Chiller giải nhiệt bằng gió: Loại Chiller này sử dụng không khí để giải nhiệt, thích hợp cho các khu vực nhỏ hơn hoặc không có đủ điều kiện lắp đặt tháp giải nhiệt. Hệ thống này có cấu trúc gọn nhẹ và dễ lắp đặt, nhưng hiệu suất làm mát thường thấp hơn so với Chiller giải nhiệt bằng nước.
Hệ thống Chiller mang đến nhiều ưu điểm vượt trội về khả năng làm mát hiệu quả và tiết kiệm năng lượng.

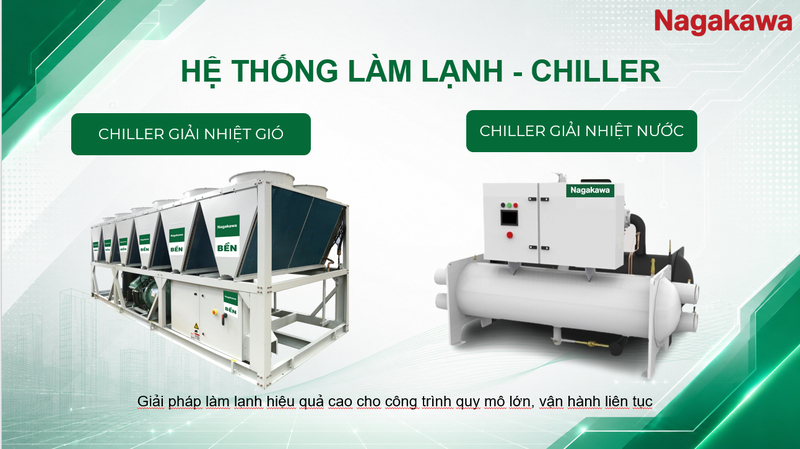

Hệ thống làm lạnh Chiller là giải pháp làm lạnh hiệu quả cao cho công trình quy mô lớn, vận hành liên tục
2. Cấu tạo hệ thống điều hòa Chiller
Hệ thống điều hòa này được thiết kế với các bộ phận chính phối hợp chặt chẽ, đảm bảo quá trình làm lạnh hiệu quả và liên tục.
- Máy nén (Compressor): Máy nén là trái tim của hệ thống điều hòa, có nhiệm vụ nén môi chất lạnh từ dạng áp suất thấp lên áp suất cao, giúp tăng nhiệt độ môi chất lạnh. Quá trình nén này làm cho môi chất lạnh có đủ năng lượng để di chuyển qua các bộ phận khác trong hệ thống và thực hiện quá trình làm mát không khí hiệu quả.
- Dàn ngưng tụ (Condenser): Dàn ngưng tụ là nơi diễn ra quá trình trao đổi nhiệt giữa môi chất lạnh (máy nén đẩy lên với áp suất cao và nhiệt độ cao) được làm mát bằng không khí (chiller giải nhiệt gió) hoặc nước (chiller giải nhiệt nước). Tại đây, môi chất lạnh sau khi qua dàn bay hơi sẽ chuyển thành dạng lỏng, nhờ quá trình tản nhiệt hiệu quả..
- Dàn bay hơi (Evaporator): Dàn bay hơi là nơi diễn ra quá trình môi chất lạnh hấp thụ nhiệt từ nước trên hệ dàn FCU về qua hệ thống đường ống (trong bình bay hơi) có rãnh xoắn trên bề mặt để tăng hiệu quả trao đổi nhiệt. Khi chất tải lạnh nước đi qua dàn bay hơi, môi chất lạnh sẽ hấp thụ nhiệt từ nước cần làm mát, từ đó giảm nhiệt độ của nước tải lạnh và được đẩy lên FCU đưa không khí lạnh xuống phòng làm việc.
- Van tiết lưu (Expansion Valve): Van tiết lưu đóng vai trò quan trọng trong việc kiểm soát chính xác lưu lượng chất tải lạnh vào dàn bay hơi và được điều chỉnh động độ quá nhiệt tại đầu ra của dàn bay hơi và đầu xả của máy nén, để đảm bảo an toàn cho máy nén và tính hiệu quả vận hành của toàn bộ máy.
3. Vì sao nên lựa chọn Điều hòa Chiller Nagakawa?

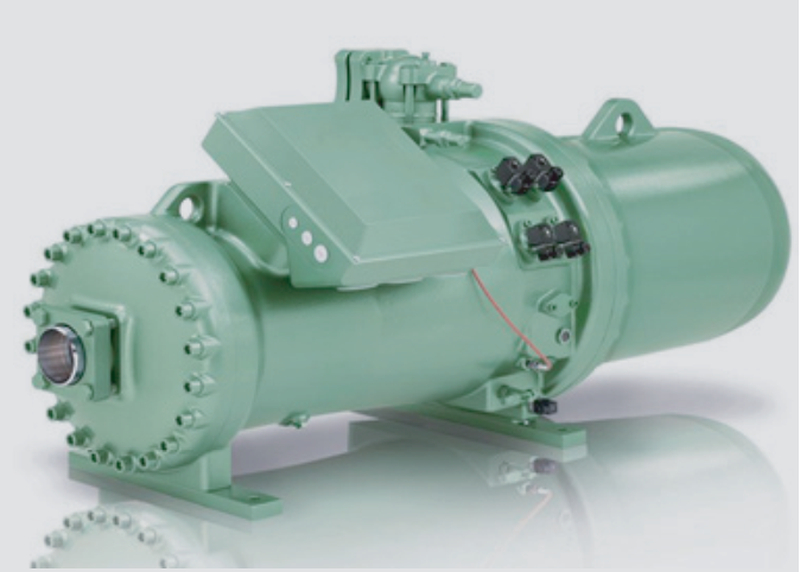

Máy nén hiệu suất cao
Với máy nén trục vít bán kín hiệu suất cao, được thiết kế đặc biệt cho môi chất lạnh R134a, thiết bị này có thể điều khiển tốc độ bằng biến tần và van trượt. Phạm vi điều chỉnh năng lượng của thiết bị một máy nén là từ 20% đến 100%, và phạm vi điều chỉnh của thiết bị hai máy nén là từ 10% đến 100%, giúp tránh được các vấn đề thường gặp ở các thiết bị điều chỉnh theo từng bước như khởi động và dừng thường xuyên, dao động lớn về nhiệt độ nước và đặc biệt là việc kiểm soát nhiệt độ và độ ẩm quá mức trong môi trường công nghiệp, từ đó đáp ứng nhu cầu của khách hàng đồng thời giảm thiểu chi phí vận hành.
Máy nén hiệu suất cao

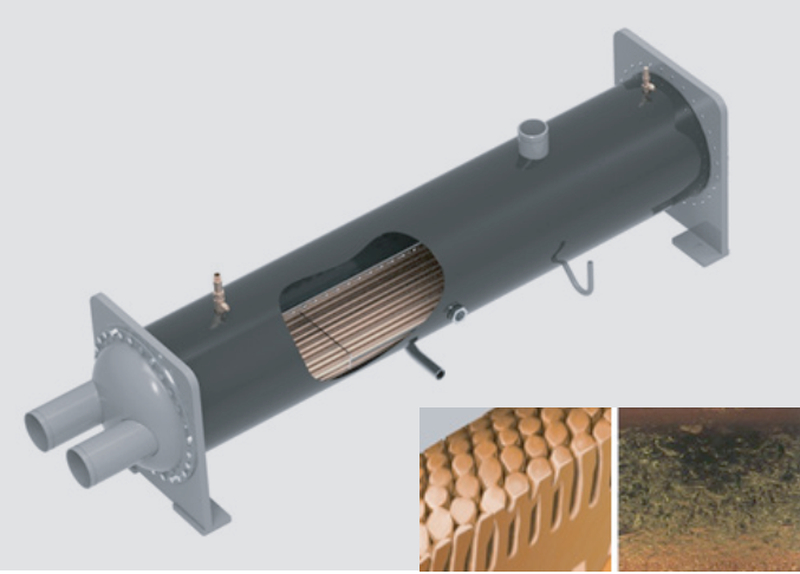

Bộ trao đổi nhiệt hiệu suất cao
Thiết bị này được trang bị bộ trao đổi nhiệt ngập hiệu quả, với các ống trao đổi nhiệt hiệu quả được ngâm hoàn toàn trong môi chất lạnh khi thiết bị hoạt động. Cấu trúc răng cưa phức tạp trên bề mặt ngoài của ống trao đổi nhiệt tạo điều kiện thuận lợi cho quá trình sôi hạt nhân, do đó cải thiện đáng kể khả năng truyền nhiệt bên ngoài ống; cấu trúc răng cưa xoắn ốc trên bề mặt bên trong giúp tăng cường sự nhiễu loạn của môi chất lạnh khi nó chảy trong ống, điều này làm tăng đáng kể hiệu suất trao đổi nhiệt trong ống. Khả năng truyền nhiệt được tăng cường cả bên trong và bên ngoài ống làm tăng hiệu suất của toàn bộ bộ trao đổi nhiệt, từ đó cải thiện hiệu suất của thiết bị. Do tốc độ dòng chảy hợp lý của môi chất lạnh bên trong bộ trao đổi nhiệt, tổn thất áp suất tuyến tính và mức tiêu thụ điện năng được giảm thiểu.
Bộ trao đổi nhiệt hiệu suất cao

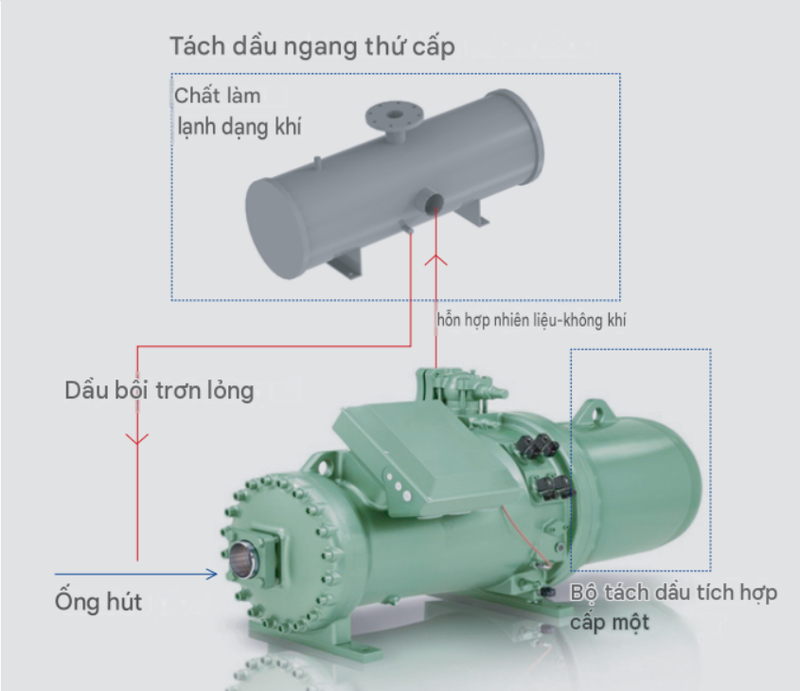

Bộ tách dầu độ tin cậy cao
Máy nén được tích hợp bộ tách dầu hiệu quả cấp 1 để giảm lượng dầu lẫn trong môi chất lạnh của máy nén. Bộ tách dầu nằm ngang hiệu quả được sử dụng cho cấp 2. Nó có lưới lọc bằng thép không gỉ cường độ cao tích hợp sẵn và thực hiện tách dầu ba cấp thông qua va chạm, lọc và trọng lực. Điều này làm tăng hiệu quả so với bộ tách dầu ly tâm thông thường khi thiết bị hoạt động ở tải thấp. Thiết kế tách dầu hai cấp cho phép hiệu quả tách dầu của thiết bị vượt quá 99,9% ở mọi tải trọng trong mọi điều kiện hoạt động, giúp giảm đáng kể lượng dầu dư trong bộ trao đổi nhiệt và tăng hiệu quả hoạt động của toàn bộ thiết bị.
Bộ tách dầu độ tin cậy cao
Công nghệ hồi dầu liên tục được cấp bằng sáng chế của NAGA - bơm dầu từng đợt - đảm bảo an toàn nguồn cung cấp dầu cho máy nén vì nó có thể đưa lượng dầu làm lạnh còn lại 0,1% trong dàn bay hơi trở lại máy nén mà không làm tăng mức tiêu thụ điện năng của máy nén.

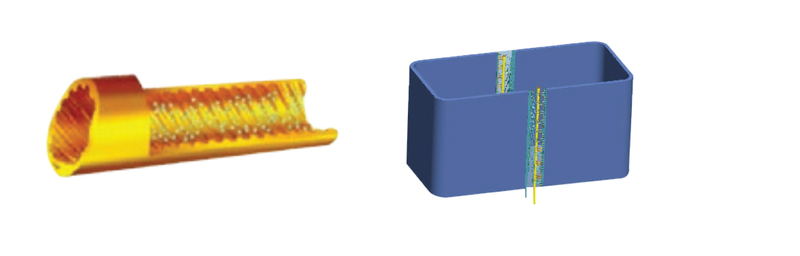

Ống đồng ren trong và cánh tản nhiệt bằng nhôm chống ăn mòn có lớp phủ ưa nước
Thiết kế dạng ren, bề mặt bên trong có dạng rãnh, tiếp xúc tối đa với chất làm lạnh, hiệu quả trao đổi nhiệt tốt hơn.
Sử dụng cánh tản nhiệt bằng nhôm ưa nước có hiệu suất cao, chống ăn mòn, khó bị đóng băng, tăng tốc độ dòng chảy của nước ngưng tụ/đóng băng, tăng hiệu suất trao đổi nhiệt lên 10%, đồng thời tăng cường khả năng chống ăn mòn và chống oxy hóa.
Ống đồng ren trong và cánh tản nhiệt bằng nhôm chống ăn mòn có lớp phủ ưa nước
4. Chiller Nagakawa hoạt động như thế nào?
Quy trình vận hành của hệ thống điều hòa này được chia thành các giai đoạn chính sau:
- Giai đoạn nén khí: Quá trình làm lạnh bắt đầu từ máy nén, nơi chất làm lạnh được nén lại với áp suất cao. Lúc này, nhiệt độ chất làm lạnh tăng lên đáng kể, giúp tạo ra năng lượng cần thiết để di chuyển qua các giai đoạn tiếp theo trong hệ thống.
- Giai đoạn ngưng tụ: Sau khi rời khỏi máy nén, khí nóng áp suất cao sẽ đi qua dàn ngưng tụ, nơi nó giải phóng nhiệt và chuyển từ trạng thái khí sang trạng thái lỏng. Tại đây, chất làm lạnh được giải nhiệt, giúp loại bỏ nhiệt lượng thừa và chuẩn bị cho giai đoạn bay hơi.
- Giai đoạn tiết lưu: Chất làm lạnh sau khi qua dàn ngưng tụ sẽ đi qua van tiết lưu. Tại đây, áp suất và nhiệt độ của chất làm lạnh giảm xuống, chuyển thành dạng khí lỏng mát hơn, sẵn sàng cho quá trình bay hơi và hấp thụ nhiệt.
- Giai đoạn bay hơi: Cuối cùng, chất làm lạnh đi vào dàn bay hơi, nơi nó hấp thụ nhiệt từ môi trường xung quanh, giúp giảm nhiệt độ trong không gian cần làm mát. Khi chất làm lạnh hấp thụ nhiệt, nó lại chuyển thành trạng thái khí, hoàn thành chu trình và quay trở lại máy nén để tiếp tục chu trình làm lạnh tuần hoàn.
5. Ưu điểm của hệ thống điều hòa Chiller Nagakawa trong các công trình lớn
Hệ thống điều hòa Chiller Nagakawa được thiết kế với hiệu suất làm mát cao và khả năng tiết kiệm năng lượng vượt trội, là lựa chọn lý tưởng cho các công trình lớn.
- Hiệu suất làm mát cao và tiết kiệm năng lượng: Một trong những ưu điểm lớn nhất của hệ thống điều hòa là hiệu suất làm mát ổn định. Hệ thống này sử dụng công nghệ tiên tiến để làm mát, giúp giảm thiểu lượng điện tiêu thụ so với các hệ thống điều hòa thông thường, từ đó giúp tiết kiệm chi phí vận hành cho các công trình lớn.
- Khả năng làm mát trên diện rộng: Hệ thống điều hòa Chiller Nagakawa có thể làm mát đồng thời nhiều khu vực với diện tích rộng lớn, phù hợp với các tòa nhà cao tầng, khu công nghiệp và các nhà xưởng. Nhờ khả năng làm mát trên diện rộng này, hệ thống Chiller giúp duy trì nhiệt độ ổn định, đảm bảo hiệu suất làm việc và sinh hoạt cho người dùng trong không gian lớn.
- Giảm thiểu tiếng ồn và duy trì không gian thoải mái: Hệ thống Chiller Nagakawa vận hành êm ái, giảm thiểu tiếng ồn so với các loại điều hòa khác, giúp duy trì không gian yên tĩnh và thoải mái cho người sử dụng. Điều này đặc biệt hữu ích trong các tòa nhà văn phòng, bệnh viện và khu dân cư nơi tiếng ồn có thể ảnh hưởng đến hiệu quả làm việc và chất lượng cuộc sống.
6. Những lưu ý khi lựa chọn và lắp đặt hệ thống điều hòa Chiller
Để đảm bảo hiệu suất tối ưu và tiết kiệm chi phí khi lắp đặt hệ thống điều hòa, chúng ta cần lưu ý các yếu tố sau:
- Lựa chọn công suất phù hợp với quy mô công trình: Để hệ thống hoạt động hiệu quả, công suất cần được tính toán kỹ lưỡng dựa trên diện tích, đặc điểm sử dụng và yêu cầu làm mát của công trình. Việc chọn đúng công suất giúp hệ thống vận hành ổn định, tránh tình trạng quá tải hoặc lãng phí năng lượng không cần thiết.
- Điều kiện bảo trì, bảo dưỡng định kỳ: Bảo trì và bảo dưỡng định kỳ là cần thiết để hệ thống điều hòa này hoạt động ổn định và bền bỉ theo thời gian. Lịch bảo dưỡng giúp kịp thời phát hiện và khắc phục các sự cố nhỏ trước khi chúng ảnh hưởng đến hiệu suất của hệ thống, từ đó gia tăng tuổi thọ của các bộ phận.
- Lưu ý về chi phí và tiết kiệm năng lượng: Hệ thống điều hòa này yêu cầu đầu tư lớn ban đầu, tuy nhiên nhiều thiết bị hiện đại được thiết kế với tính năng tiết kiệm năng lượng. Khi chọn hệ thống, cần xem xét tổng chi phí dài hạn, bao gồm chi phí đầu tư, vận hành, và tiết kiệm năng lượng để đạt hiệu quả kinh tế tối ưu.
Việc chú ý kỹ đến các yếu tố trên giúp hệ thống điều hòa phát huy hiệu quả tối đa, mang lại không gian mát mẻ và tiết kiệm chi phí cho công trình của bạn.
Ứng dụng
Bệnh viện - Khách sạn - Cao ốc - Trung tâm thương mại - Nhà máy - Trường học - Trung tâm hành chính
Điều hòa Chiller là giải pháp cho siêu công trình

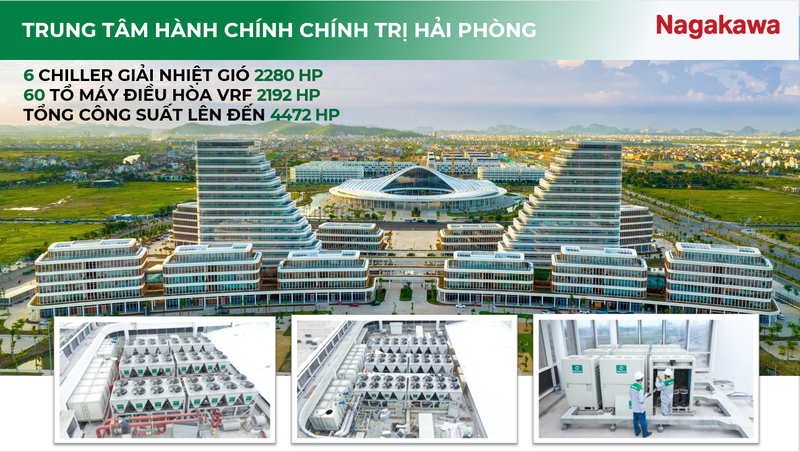

6. Dự án tiêu biểu điều hòa Chiller Nagakawa
6 điều hòa chiller giải nhiệt gió 2280 hp và 60 tổ máy điều hòa VRF 2192 hp
