VRF cassette là một trong những loại dàn lạnh được sử dụng phổ biến trong hệ thống điều hòa trung tâm VRF nhờ thiết kế âm trần gọn gàng, khả năng phân phối gió linh hoạt và phù hợp với nhiều loại mặt bằng. Tùy thiết kế công trình, chủ đầu tư có thể lựa chọn cassette 1 hướng, 2 hướng, 4 hướng hoặc kiểu thổi tròn 360 độ.
Vậy VRF cassette là gì, mỗi kiểu dàn lạnh phù hợp với không gian nào và chi phí đầu tư hệ thống được xác định ra sao? Bài viết dưới đây sẽ phân tích chi tiết để chủ đầu tư, đơn vị thiết kế và người dùng dễ lựa chọn giải pháp phù hợp.
VRF cassette là gì?
VRF cassette là dàn lạnh âm trần cassette được kết nối với hệ thống điều hòa trung tâm VRF (Variable Refrigerant Flow). Phần thân dàn lạnh được lắp phía trên trần giả, trong khi mặt nạ và các cửa thổi gió lộ ra bên dưới để đưa không khí đã xử lý trực tiếp vào phòng.
Khác với điều hòa cassette cục bộ thường sử dụng một dàn nóng cho một dàn lạnh, hệ thống VRF cho phép một dàn nóng hoặc cụm dàn nóng kết nối với nhiều dàn lạnh thuộc các kiểu khác nhau như cassette, treo tường hay âm trần nối ống gió. Mỗi khu vực có thể được điều khiển độc lập, trong khi hệ thống điều chỉnh lượng môi chất lạnh theo tải thực tế của từng khu vực.
Trên danh mục điều hòa trung tâm hiện tại, Nagakawa cũng bố trí Điều hòa Cassette NAT4-U01 bên cạnh dàn nóng VRF NAU-HU02, Mini VRF NAMU-HU01 và các loại dàn lạnh khác như treo tường, âm trần nối ống gió. Điều này cho thấy cassette là một trong những phương án dàn lạnh có thể sử dụng khi thiết kế hệ thống VRF theo từng mặt bằng công trình.
Cassette NAT4-U01 nằm trong danh mục dàn lạnh VRF của Nagakawa, bên cạnh các dòng treo tường và âm trần nối ống gió
VRF cassette có những loại nào theo hướng thổi?
Dàn lạnh cassette VRF có thể được phân loại dựa trên số hướng đưa gió vào phòng. Mỗi thiết kế phù hợp với một dạng mặt bằng khác nhau, vì vậy không nên chỉ lựa chọn theo công suất.
Cassette 8 hướng thổi
Cassette 8 hướng phân phối luồng khí tỏa tròn đều ra mọi phía nhờ thiết kế các khe hướng gió liền mạch trên mặt nạ. Cơ chế này giúp khí lạnh bao phủ không gian nhanh và đồng đều hơn so với dòng 4 hướng, triệt tiêu hoàn toàn các góc khuất gió.
Đặc điểm:
- Khả năng lan tỏa 360 độ giúp nhiệt độ phòng đồng đều, tránh tình trạng gió buốt thổi tập trung vào một điểm.
- Hỗ trợ kết nối ống gió cấp khí tươi, giúp pha loãng khí CO2, hạn chế mùi và sự ngột ngạt trong không gian kín.
- Tối ưu cho thi công nhờ thiết kế dàn lạnh ngày càng mỏng gọn. Điển hình như dòng Nagakawa Inverter 8 hướng (NIT-C24R2U35), dàn lạnh được cải tiến chỉ dày 20.5 cm, kết hợp với cấu trúc máy dễ tiếp cận.
Phù hợp: Cassette 8 hướng đặc biệt hiệu quả cho các mặt bằng có diện tích lớn, vuông vức và yêu cầu tính thẩm mỹ cao như sảnh đón khách, nhà hàng, showroom, và văn phòng làm việc không gian mở.
Cassette 4 hướng thổi
Cassette 4 hướng thường có mặt nạ dạng vuông, với các cửa gió bố trí ở bốn cạnh. Không khí lạnh được đưa ra nhiều phía đồng thời nên phạm vi bao phủ rộng hơn so với cassette 1 hướng.
Đặc điểm:
- Thích hợp đặt gần khu vực trung tâm phòng.
- Bốn phía thổi giúp khí lạnh lan tỏa theo nhiều hướng, hạn chế tình trạng một khu vực nhận quá nhiều gió trong khi khu vực khác làm mát chậm.
- Một số dòng còn cho phép điều chỉnh từng cánh đảo gió độc lập nhằm thích ứng với bố trí nội thất. Ví dụ, các hệ thống VRF cassette 4 hướng của LG hỗ trợ điều khiển riêng từng cánh gió.
Phù hợp: Cassette 4 hướng thích hợp cho văn phòng mở, phòng họp, showroom, nhà hàng, sảnh, cửa hàng bán lẻ và những không gian tương đối vuông hoặc rộng.
Cassette 1 hướng và 2 hướng thổi
Cassette 1 hướng đưa luồng khí chủ yếu về một phía, trong khi cassette 2 hướng phân phối khí sang hai phía của thiết bị. Hình dáng dàn lạnh thường thuôn dài hơn cassette 4 hướng nên thuận lợi khi mặt bằng trần bị giới hạn.
Đặc điểm:
- Khả năng định hướng luồng gió rõ ràng giúp kỹ sư kiểm soát tốt hơn vùng cần làm mát.
- Một số cassette 1 hướng còn có thân máy rất mỏng.
Phù hợp:
- Cassette 1 hướng thường phù hợp với hành lang, phòng dài, khu vực sát tường hoặc nơi chỉ cần cấp gió theo một hướng chính.
- Cassette 2 hướng thích hợp với không gian hình chữ nhật, lối đi rộng, phòng họp dài hoặc khu vực cần đưa gió về hai phía đối diện.
Cassette thổi tròn 360 độ
Cassette thổi tròn hay round-flow cassette được thiết kế để đưa không khí ra quanh chu vi mặt nạ thay vì giới hạn ở một vài cửa gió lớn.
Đặc điểm:
- Luồng khí được phân phối theo nhiều hướng xung quanh thiết bị, nhờ đó tăng khả năng bao phủ mặt bằng và giảm chênh lệch nhiệt độ giữa các khu vực.
- Một số cấu hình còn cho phép chuyển từ thổi toàn vòng sang các kiểu thổi giới hạn hơn tùy mặt bằng.
Phù hợp: Loại cassette này thích hợp với sảnh lớn, khu vực làm việc mở, showroom, nhà hàng, phòng hội nghị hoặc những không gian cần phân phối khí tương đối đồng đều quanh vị trí đặt dàn lạnh.
Lưu ý: “360 độ” nói đến phạm vi phân phối luồng khí, không có nghĩa tất cả dàn lạnh đều có mặt nạ hình tròn. Thiết kế thực tế phụ thuộc từng hãng và từng dòng sản phẩm.
Ưu điểm nổi bật của dàn lạnh VRF cassette
VRF cassette kết hợp ưu điểm về kiến trúc của dàn lạnh âm trần với khả năng điều chỉnh tải của hệ thống VRF. Vì vậy, loại dàn lạnh này đặc biệt phù hợp với những công trình vừa chú trọng thẩm mỹ vừa cần quản lý nhiều khu vực sử dụng.
Thẩm mỹ giấu trần
Phần thân dàn lạnh cassette được đặt phía trên trần giả, bên dưới chủ yếu nhìn thấy mặt nạ và cửa gió. Thiết bị vì thế ít ảnh hưởng đến thiết kế tường, tủ hoặc các mảng trang trí trong phòng.
Ưu điểm này đặc biệt hữu ích đối với văn phòng, khách sạn, showroom, nhà hàng hay biệt thự, nơi hệ thống điều hòa cần được tích hợp ngay từ giai đoạn thiết kế nội thất. Tuy nhiên, cassette vẫn cần không gian phía trên trần cho thân máy, đường ống môi chất, ống thoát nước ngưng, dây điện và không gian phục vụ bảo trì.
Phân bố gió rộng và đều
So với dàn lạnh chỉ cấp gió về một hướng, cassette 4 hướng hoặc thổi tròn 360 độ có lợi thế khi cần đưa không khí tới nhiều khu vực quanh thiết bị. Nếu dàn lạnh được chọn đúng công suất và bố trí hợp lý, luồng khí có thể phủ đều hơn trên mặt bằng, hạn chế điểm quá lạnh gần máy và các vùng nóng ở xa.
Điều khiển độc lập từng khu vực
Đây là điểm khác biệt quan trọng giữa VRF cassette và cassette cục bộ thông thường.
Trong hệ thống VRF, các dàn lạnh có thể được phân chia theo phòng hoặc khu vực và điều khiển riêng. Người sử dụng có thể điều chỉnh nhiệt độ từng khu vực trong khi bộ điều khiển hệ thống và máy nén biến tần phân phối lượng môi chất lạnh dựa trên tổng nhu cầu tải.
Ví dụ, phòng họp đang sử dụng có thể duy trì mức làm lạnh cao hơn trong khi khu vực ít người giảm tải hoặc tắt dàn lạnh.

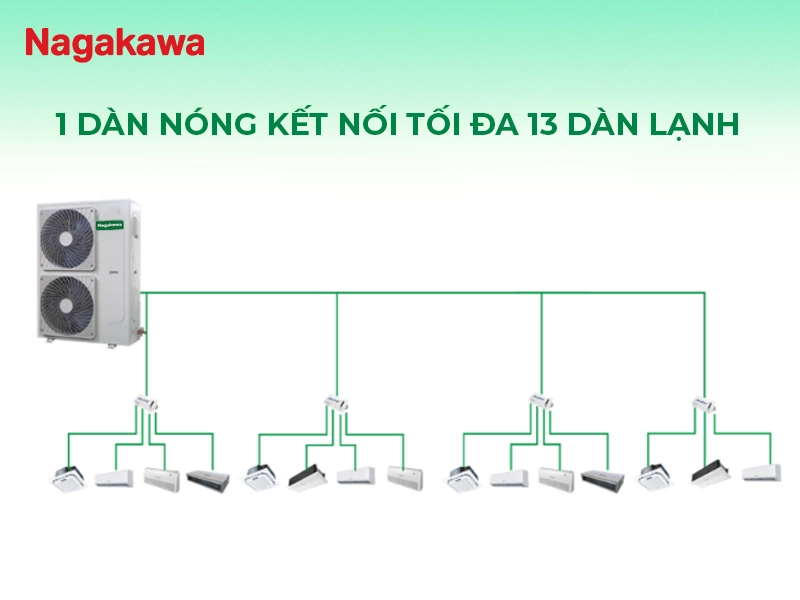

Mỗi khu vực trong hệ thống VRF cassette có thể được điều khiển nhiệt độ độc lập theo nhu cầu sử dụng thực tế
Êm và gọn
Dàn lạnh cassette được đặt phía trên trần và sử dụng hệ thống quạt được thiết kế cho môi trường trong nhà, nhờ đó có thể duy trì độ ồn thấp ở các cấp gió phù hợp. Tuy nhiên, thông số thực tế phụ thuộc từng model. Vì vậy, khi thiết kế cho phòng họp, phòng ngủ khách sạn hoặc khu vực yêu cầu yên tĩnh, bạn không nên chỉ xem công suất BTU mà cần kiểm tra đồng thời thông số độ ồn và lưu lượng gió của từng model.
Tiết kiệm vận hành hệ thống
VRF sử dụng cơ chế điều chỉnh lưu lượng môi chất lạnh theo tải. Khi nhu cầu làm lạnh thay đổi, máy nén Inverter có thể thay đổi công suất thay vì luôn vận hành ở một mức cố định. Kết hợp với khả năng điều khiển từng khu vực, hệ thống có điều kiện hạn chế việc làm lạnh các phòng không cần sử dụng hoặc duy trì công suất cao khi tải đã giảm.
Tuy nhiên, không nên hiểu rằng cứ sử dụng VRF cassette là chắc chắn có mức điện năng thấp hơn mọi giải pháp khác. Chi phí vận hành còn phụ thuộc vào thiết kế tải lạnh, hiệu suất thiết bị, nhiệt độ cài đặt, thời gian sử dụng, cách nhiệt công trình, tỷ lệ tải và tình trạng bảo dưỡng.
Kích thước hệ thống điều hòa VRF cassette
Không có một kích thước tiêu chuẩn duy nhất cho tất cả hệ thống VRF cassette. Kích thước thay đổi đáng kể theo kiểu cassette, công suất và hãng sản xuất. Khi tính toán không gian lắp đặt, cần xem xét ít nhất các thông số sau:
|
Hạng mục |
Kích thước cần kiểm tra |
Ý nghĩa khi thiết kế |
|
Thân dàn lạnh |
Rộng × cao × sâu |
Xác định khoảng không gian cần có phía trên trần |
|
Mặt nạ cassette |
Rộng × dài |
Phối hợp với module trần, đèn và thiết bị PCCC |
|
Chiều cao dàn lạnh |
Độ dày thân máy |
Đặc biệt quan trọng với trần thấp |
|
Dàn nóng VRF |
Rộng × cao × sâu từng module |
Tính diện tích ban công, mái hoặc khu kỹ thuật |
|
Đường ống môi chất |
Đường kính và chiều dài cho phép |
Ảnh hưởng phương án đi ống và vị trí dàn nóng |
|
Ống nước ngưng |
Kích thước, độ dốc và bơm xả |
Tránh đọng nước hoặc rò nước trên trần |
|
Khoảng bảo trì |
Theo tài liệu kỹ thuật của model |
Đảm bảo có thể tháo lọc, kiểm tra và sửa chữa |
Đối với công trình đang xây mới hoặc cải tạo lớn, phương án tốt nhất là xác định loại dàn lạnh VRF ngay trong giai đoạn thiết kế MEP để tránh xung đột với dầm, hệ thống chữa cháy, chiếu sáng và trần hoàn thiện.Công trình nào nên dùng VRF cassette?
VRF cassette phù hợp nhất với công trình có nhiều khu vực cần điều hòa độc lập nhưng vẫn muốn sử dụng một hệ thống lạnh trung tâm và duy trì thẩm mỹ của trần.
|
Loại công trình |
Loại cassette thường phù hợp |
Lý do |
|
Văn phòng mở |
4 hướng hoặc 360 độ |
Cần phân phối khí trên mặt bằng rộng |
|
Phòng họp |
4 hướng |
Có thể bố trí trung tâm phòng và cấp gió nhiều phía |
|
Hành lang |
1 hướng hoặc 2 hướng |
Mặt bằng dài, hẹp |
|
Showroom |
4 hướng hoặc 360 độ |
Hạn chế thiết bị treo tường, tăng tính thẩm mỹ |
|
Nhà hàng |
4 hướng/360 độ |
Phục vụ không gian mở và mật độ người thay đổi |
|
Khách sạn |
1 hướng, 2 hướng hoặc 4 hướng tùy khu vực |
Có nhiều kiểu phòng và khu vực công cộng |
|
Biệt thự lớn |
Cassette kết hợp các dàn lạnh VRF khác |
Có thể phân vùng điều khiển theo từng phòng |
|
Trung tâm thương mại |
4 hướng/360 độ hoặc kết hợp nối ống gió |
Phù hợp mặt bằng lớn, nhiều vùng sử dụng |
Bảng giá hệ thống VRF cassette cho các công trình
Đối với hệ thống điều hòa trung tâm VRF (Variable Refrigerant Flow) kết hợp với dàn lạnh Cassette âm trần (thổi tròn/4 hướng thổi), mức giá trên thị trường rất linh hoạt và phụ thuộc hoàn toàn vào bản vẽ thiết kế, công suất tổng của hệ thống, thương hiệu cũng như khối lượng vật tư thi công thực tế.
Do không có một mức giá cố định cho từng bộ lẻ (vì hệ thống VRF dùng chung 1 hoặc nhiều dàn nóng ngoài trời cho nhiều dàn lạnh bên trong), dưới đây là bảng chi phí tham khảo cấu thành hệ thống VRF Cassette dành cho các công trình (văn phòng, showroom, biệt thự, khách sạn nhỏ):
|
Hạng mục thiết bị / Vật tư |
Đơn vị tính |
Khoảng giá tham khảo (VNĐ) |
|
Dàn lạnh Cassette âm trần VRF (Loại 4 hướng thổi / Thổi tròn 360° - Công suất 1.5HP đến 3.0HP) |
Bộ |
8.500.000 - 25.000.000 |
|
Dàn nóng trung tâm VRF (Tính theo quy mô hệ thống 10HP - 16HP) |
Hệ thống |
60.000.000 - 150.000.000+ |
|
Ống đồng chuyên dụng VRF + Bảo ôn |
Mét |
350.000 - 650.000 |
|
Bộ chia ga |
Bộ |
500.000 - 2.000.000 |
|
Hệ thống nước ngưng & Phụ trợ (Ống PVC, bảo ôn, bơm nước xả) |
Khu vực dàn lạnh |
1.000.000 - 2.500.000 |
|
Dây điện & Dây tín hiệu điều khiển |
Mét |
50.000 - 120.000 |
|
Nhân công cơ điện (M&E) trọn gói (Treo máy, hàn ống, thử áp lực, hút chân không) |
HP (Ngựa) tổng |
1.500.000 - 3.500.000 |
Tổng chi phí hoàn thiện tham khảo: Dao động từ 1.200.000 – 2.200.000+ VNĐ / m² sàn xây dựng (tùy thuộc vào mật độ bố trí phòng và phân khúc thiết bị lựa chọn).
Nagakawa đồng hành giải pháp điều hòa thương mại và điều hòa dự án
Nagakawa là thương hiệu hoạt động lâu năm trong lĩnh vực điện lạnh tại Việt Nam, khởi đầu từ sản xuất và lắp ráp điều hòa không khí, sau đó mở rộng sang nhiều nhóm sản phẩm điện lạnh và gia dụng. Trong lĩnh vực điều hòa, Nagakawa hiện phát triển từ điều hòa dân dụng, điều hòa thương mại cục bộ đến hệ thống điều hòa trung tâm VRF, đáp ứng nhu cầu của nhiều loại hình công trình.
- Danh mục thiết bị đa dạng: Có thể kết hợp nhiều loại dàn lạnh trong cùng hệ thống để đáp ứng đặc điểm của từng khu vực như văn phòng, phòng họp, sảnh, showroom, nhà hàng hoặc khách sạn.
- Linh hoạt theo quy mô công trình: Các dòng VRF và Mini VRF đáp ứng nhiều nhu cầu từ biệt thự, văn phòng vừa và nhỏ đến các công trình thương mại có nhiều khu vực sử dụng.
- Hỗ trợ lựa chọn công suất phù hợp: Chủ đầu tư có thể được tư vấn dựa trên diện tích, tải lạnh, đặc điểm mặt bằng và nhu cầu vận hành thực tế của từng không gian.
- Hỗ trợ kỹ thuật trong quá trình triển khai: Đội ngũ chuyên môn hỗ trợ tư vấn về phương án lắp đặt, vận hành và xử lý các vấn đề kỹ thuật liên quan đến hệ thống điều hòa.
- Thuận tiện cho bảo hành, bảo trì: Hệ thống trạm bảo hành ủy quyền hỗ trợ kiểm tra và xử lý thiết bị trong quá trình sử dụng.
- Phù hợp với nhiều loại công trình: Giải pháp có thể được triển khai cho văn phòng, khách sạn, nhà hàng, showroom, biệt thự và các dự án thương mại khác.
Đối với hệ thống VRF cassette, chủ đầu tư nên cung cấp bản vẽ mặt bằng, diện tích từng khu vực, chiều cao trần và nhu cầu sử dụng để Nagakawa tư vấn cấu hình phù hợp.

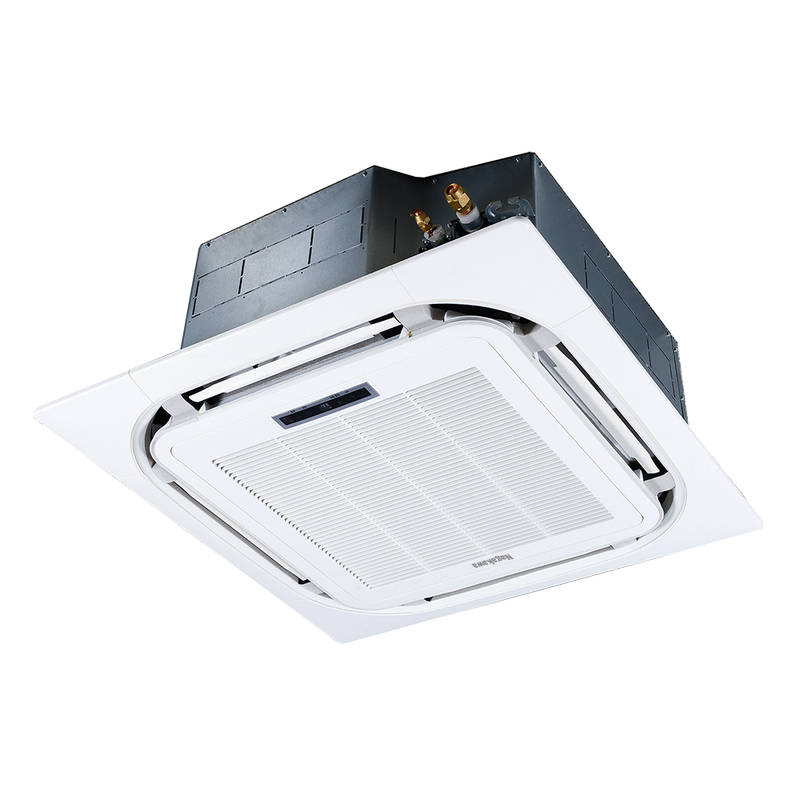

Nagakawa cung cấp giải pháp điều hòa VRF cho đa dạng loại hình công trình, từ văn phòng, khách sạn đến showroom và biệt thự
Câu hỏi thường gặp về VRF cassette
Câu 1: VRF cassette khác gì điều hòa âm trần cassette dân dụng?
Điểm khác biệt chính nằm ở hệ thống mà dàn lạnh kết nối.
Điều hòa cassette cục bộ thường là một bộ máy độc lập gồm dàn nóng và dàn lạnh tương ứng. Trong khi đó, VRF cassette là một dàn lạnh nằm trong mạng điều hòa trung tâm VRF, nơi một dàn nóng hoặc cụm dàn nóng có thể phục vụ nhiều dàn lạnh và điều chỉnh lượng môi chất theo tải của các khu vực.
VRF vì vậy phù hợp hơn với công trình nhiều phòng hoặc nhiều khu vực cần quản lý tập trung. Đổi lại, hệ thống đòi hỏi quá trình tính toán, thiết kế đường ống và thi công phức tạp hơn một máy cassette độc lập.
Câu 2: Trần nhà thấp có lắp được VRF cassette không?
Có thể, nếu khoảng trần đáp ứng kích thước và yêu cầu lắp đặt của đúng model được lựa chọn. Không phải tất cả cassette đều có cùng chiều cao. Khi kiểm tra khả năng lắp đặt, bạn cần tính cả chiều cao thân máy, giá treo, đường ống môi chất, thoát nước và khoảng thao tác bảo trì. Vì vậy, với công trình trần thấp, bạn nên lựa chọn model trước rồi kiểm tra bản vẽ kỹ thuật thay vì chỉ dựa vào chiều cao trần hoàn thiện.
Câu 3: VRF cassette có tốn điện không?
Không thể kết luận VRF cassette “tốn điện” hay “không tốn điện” chỉ dựa trên kiểu dàn lạnh. Điện năng của công trình phụ thuộc chủ yếu vào tổng tải lạnh và hiệu suất của cả hệ thống. VRF sử dụng máy nén Inverter và điều chỉnh lượng môi chất theo nhu cầu của từng khu vực, nhờ đó có khả năng giảm công suất khi tải thấp và tránh làm lạnh đồng loạt những phòng không có nhu cầu.
Để tối ưu chi phí vận hành, hệ thống cần được tính đúng tải, chia vùng hợp lý, đặt nhiệt độ phù hợp, hạn chế thất thoát nhiệt và bảo dưỡng định kỳ. Một hệ VRF công suất dư quá nhiều hoặc vận hành không đúng nhu cầu vẫn có thể tiêu thụ điện cao dù sử dụng công nghệ Inverter.
VRF cassette là giải pháp dàn lạnh phù hợp với các công trình cần đồng thời đáp ứng yêu cầu về thẩm mỹ, phân phối gió và điều khiển nhiều khu vực. Với dự án quy mô lớn, khảo sát và thiết kế hệ thống ngay từ đầu sẽ giúp lựa chọn đúng cấu hình, kiểm soát chi phí đầu tư và thuận lợi hơn trong quá trình vận hành lâu dài.
Nếu đang tìm kiếm giải pháp điều hòa VRF cassette cho văn phòng, khách sạn, showroom, biệt thự hoặc công trình thương mại, khách hàng có thể liên hệ Nagakawa để được tư vấn cấu hình, lựa chọn công suất và phương án lắp đặt phù hợp với thực tế công trình.
|
