Sensor (cảm biến nhiệt độ) là “mắt xích” quan trọng giúp điều hòa vận hành ổn định. Khi sensor sai lệch trị số, máy có thể chạy không đúng nhiệt độ, báo lỗi hoặc ngắt liên tục. Bài viết dưới đây giúp bạn hiểu rõ trị số sensor máy lạnh, cách kiểm tra chuẩn kỹ thuật và hướng xử lý phù hợp.
Trị số sensor máy lạnh là gì?
Trong hệ thống điều hòa, sensor (cảm biến nhiệt độ) là linh kiện có nhiệm vụ ghi nhận nhiệt độ thực tế tại các vị trí như dàn lạnh, dàn nóng hoặc môi trường xung quanh. Thực chất, đây là giá trị điện trở của cảm biến nhiệt độ, thay đổi theo nhiệt độ môi trường. Khi nhiệt độ tăng, điện trở của sensor giảm; ngược lại, khi nhiệt độ giảm, điện trở tăng. Nhờ sự thay đổi này, cảm biến có thể “biến” nhiệt độ thành tín hiệu điện để máy điều hòa xử lý.
Bo mạch điều khiển sẽ đọc giá trị điện trở từ sensor, sau đó đối chiếu với bảng quy đổi có sẵn để xác định nhiệt độ thực tế. Từ đó, máy điều hòa quyết định khi nào cần làm lạnh, khi nào cần dừng hoặc giảm công suất. Nói cách khác, sensor không đo nhiệt độ trực tiếp mà truyền tín hiệu điện trở để hệ thống tự suy ra nhiệt độ.

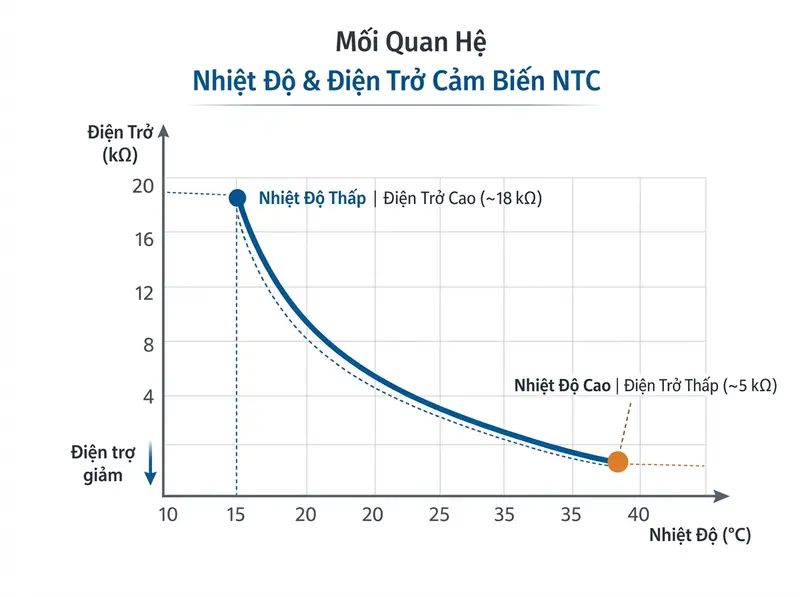

Mối quan hệ giữa nhiệt độ và điện trở
Nhìn vào biểu đồ, ta có thể thấy: nếu nhiệt độ tăng, điện trở giảm và ngược lại nhiệt độ giảm thì tăng, điện trở giảm.
Giả sử một sensor tiêu chuẩn có đặc tính:
- 25°C → ~10kΩ
- 30°C → ~8kΩ
- 20°C → ~12kΩ
Khi bạn đo được:
- Điện trở khoảng 10kΩ, máy hiểu nhiệt độ ~25°C
- Nếu trị số sai (ví dụ vẫn 10kΩ nhưng thực tế 30°C), máy sẽ nhận định sai nhiệt độ, làm lạnh không đúng.
Bảng trị số sensor máy lạnh Nagakawa
Bảng trị số sensor (hay còn gọi là trị số cảm biến máy lạnh) là tập hợp các giá trị điện trở tương ứng với từng mức nhiệt độ mà cảm biến ghi nhận trong quá trình vận hành. Mỗi cảm biến trong điều hòa thực chất là một điện trở nhiệt, khi nhiệt độ thay đổi thì điện trở cũng thay đổi theo quy luật xác định. Nhà sản xuất sẽ xây dựng sẵn bảng quy đổi giữa nhiệt độ và điện trở để phục vụ cho việc kiểm tra kỹ thuật.
Với bảng trị số này, bạn có thể xác định nhanh tình trạng hoạt động của sensor. Khi đo thực tế bằng đồng hồ vạn năng, nếu giá trị điện trở nằm trong khoảng cho phép so với nhiệt độ môi trường thì có thể kết luận cảm biến hoạt động bình thường. Ngược lại, nếu điện trở sai lệch lớn, nhảy giá trị bất thường hoặc không có tín hiệu, đây là dấu hiệu rõ ràng cho thấy sensor đã hỏng hoặc hoạt động không chính xác.
Lưu ý: Mỗi dòng máy lạnh Nagakawa sẽ có trị số cảm biến khác nhau, do thiết kế hệ thống và loại sensor sử dụng không hoàn toàn giống nhau. Vì vậy, khi kiểm tra, cần đối chiếu đúng bảng thông số tương ứng với model máy đang sử dụng, không áp dụng chung một bảng cho tất cả các dòng máy.
Dưới đây là bảng trị số cảm biến nhiệt độ (sensor) thường dùng trên máy lạnh Nagakawa. Các giá trị thể hiện điện trở (kΩ) theo nhiệt độ môi trường, dùng để đối chiếu khi kiểm tra thực tế.
Bảng trị số sensor máy lạnh Nagakawa
|
Nhiệt độ (°C) |
Ống đẩy (kΩ) |
Ống hồi (kΩ) |
Môi trường dàn nóng (kΩ) |
Dàn lạnh (kΩ) |
Môi trường phòng (kΩ) |
|
5°C |
27.2 |
27.2 |
27.2 |
27.2 |
27.2 |
|
10°C |
20.9 |
20.9 |
20.9 |
20.9 |
20.9 |
|
15°C |
16.3 |
16.3 |
16.3 |
16.3 |
16.3 |
|
20°C |
12.8 |
12.8 |
12.8 |
12.8 |
12.8 |
|
25°C |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
|
30°C |
8.0 |
8.0 |
8.0 |
8.0 |
8.0 |
|
35°C |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
|
40°C |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
Hướng dẫn kiểm tra hoạt động của sensor máy thông qua bảng trị số
Để kiểm tra sensor, bạn cần đối chiếu đúng trị số – đúng điều kiện nhiệt độ – đúng vị trí cảm biến. Quy trình chi tiết bạn có thể tham khảo nội dung dưới đây.
Chuẩn bị
Trước khi tiến hành kiểm tra, cần đảm bảo đầy đủ dụng cụ và điều kiện an toàn để tránh sai số cũng như rủi ro trong quá trình thao tác.

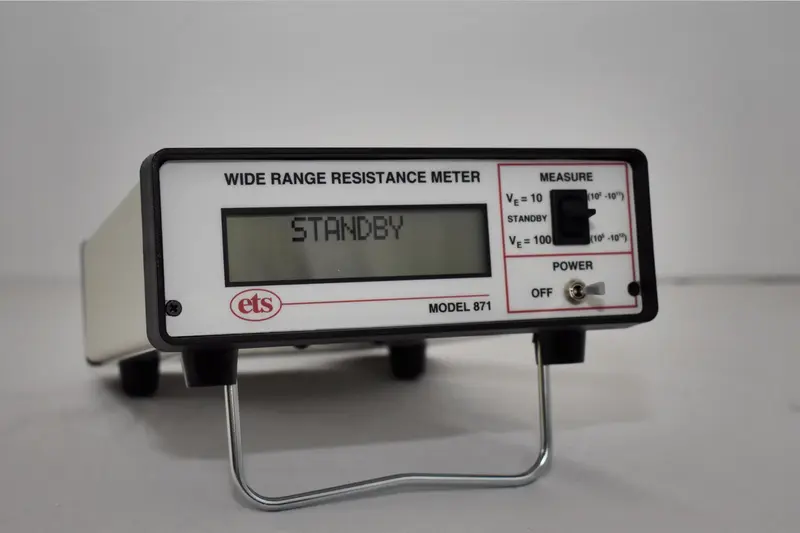

- Đồng hồ đo điện trở (đồng hồ vạn năng): Sử dụng để đo giá trị điện trở của cảm biến. Nên chọn loại đồng hồ có độ chính xác cao, hiển thị rõ ràng, có thang đo kΩ.
- Tua vít phù hợp để tháo máy: Cần chọn đúng loại tua vít (4 cạnh hoặc dẹt) để tháo vỏ dàn lạnh hoặc dàn nóng mà không làm hỏng ốc hoặc vỏ máy.
- Kiến thức cơ bản về điện: Người thực hiện cần hiểu nguyên tắc an toàn điện, cách sử dụng đồng hồ đo và nhận biết các vị trí linh kiện để tránh chập cháy hoặc đo sai vị trí.
Các bước kiểm tra
Quy trình kiểm tra cảm biến cần thực hiện như sau:
Bước 1: Trước khi thao tác, cần ngắt hoàn toàn nguồn điện cấp cho điều hòa (cầu dao hoặc aptomat). Đây là bước bắt buộc để tránh nguy cơ điện giật và bảo vệ thiết bị đo.
Bước 2: Xác định đúng vị trí sensor cần kiểm tra:
- Sensor dàn lạnh thường nằm trên ống đồng hoặc gắn trực tiếp vào dàn trao đổi nhiệt
- Sensor môi trường đặt gần cửa hút gió
- Sensor dàn nóng nằm ở khu vực ống đẩy, ống hồi hoặc môi trường ngoài trời
Bước 3: Quan sát trực tiếp cảm biến và dây dẫn:
- Dây có bị đứt, gãy, chập cháy hay không
- Đầu jack có bị lỏng hoặc oxy hóa
- Vỏ sensor có bị nứt hoặc biến dạng
Nếu phát hiện hư hỏng vật lý, cần ưu tiên xử lý trước khi đo điện trở.
Bước 4: Dùng đồng hồ vạn năng đặt ở thang đo điện trở (kΩ), sau đó:
- Ngắt jack sensor khỏi bo mạch
- Đặt que đo vào hai đầu sensor
- Ghi lại giá trị điện trở đo được
Tiếp theo, đối chiếu giá trị này với bảng trị số sensor tương ứng với nhiệt độ môi trường tại thời điểm đo.
Bước 5: Để đánh giá sensor có phản ứng đúng với nhiệt độ hay không:
- Dùng tay hoặc vật ấm làm tăng nhiệt độ sensor
- Quan sát sự thay đổi của điện trở trên đồng hồ
Nếu sensor hoạt động bình thường, điện trở sẽ thay đổi theo hướng giảm hoặc tăng tùy loại cảm biến. Nếu giá trị không thay đổi hoặc thay đổi bất thường, cảm biến đã mất độ nhạy.
Sau khi hoàn tất các bước kiểm tra, có thể đưa ra kết luận dựa trên số liệu đo và bảng trị số tiêu chuẩn:
- Cảm biến hoạt động bình thường khi: Giá trị điện trở đo được nằm trong khoảng cho phép so với bảng trị số tại nhiệt độ tương ứng, đồng thời điện trở thay đổi rõ ràng khi nhiệt độ môi trường thay đổi.
- Cảm biến bị hỏng khi: Điện trở đo được sai lệch lớn so với bảng trị số, không có giá trị (đứt mạch), hoặc không thay đổi khi tác động nhiệt độ.

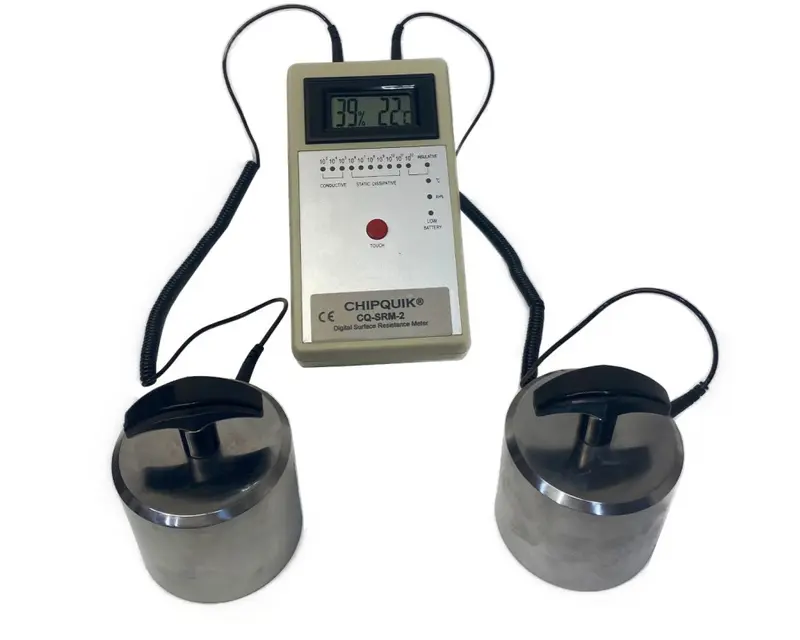

Kiểm tra hoạt động của cảm biến bằng đồng hồ vạn năng
Hướng dẫn cách khắc phục sensor máy lạnh bị hỏng
Khi cảm biến (sensor) máy lạnh gặp sự cố, hệ thống sẽ nhận sai tín hiệu nhiệt độ, dẫn đến các hiện tượng như làm lạnh không đúng mức, chạy liên tục không ngắt hoặc báo lỗi. Để xử lý đúng kỹ thuật, cần xác định rõ tình trạng sensor và áp dụng các phương án khắc phục phù hợp, tránh thay thế linh kiện không cần thiết hoặc thao tác sai gây ảnh hưởng đến toàn bộ hệ thống.

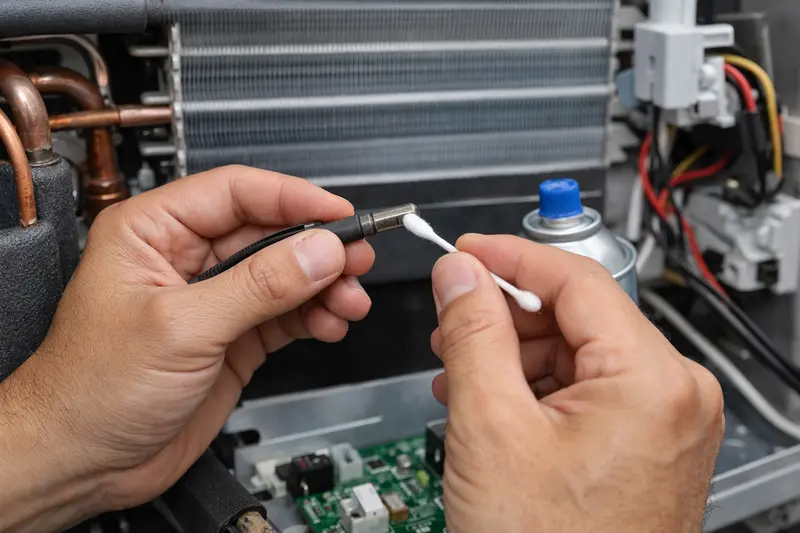

Kiểm tra và vệ sinh đầu sensor
Trong nhiều trường hợp, sensor không hỏng hoàn toàn mà chỉ bị bám bụi, ẩm hoặc oxy hóa tại đầu tiếp xúc, khiến tín hiệu truyền về bo mạch bị sai lệch. Khi đó, việc kiểm tra và vệ sinh đúng cách có thể khôi phục hoạt động bình thường.
Bước 1: Ngắt nguồn điện bằng aptomat hoặc rút phích cắm để đảm bảo an toàn.
Bước 2: Xác định chính xác vị trí cảm biến cần kiểm tra:
- Sensor dàn lạnh được gắn trực tiếp trên ống đồng hoặc bề mặt dàn trao đổi nhiệt
- Sensor môi trường đặt gần cửa hút gió
- Sensor dàn nóng nằm ở khu vực ống đẩy hoặc ống hồi
Bước 3: Sử dụng khăn khô hoặc cọ mềm để làm sạch bụi bẩn bám trên đầu sensor. Nếu có dấu hiệu ẩm hoặc oxy hóa nhẹ, có thể dùng dung dịch vệ sinh chuyên dụng cho thiết bị điện tử để xử lý.
Trong quá trình vệ sinh cần lưu ý:
- Không làm gãy dây sensor
- Không để nước hoặc dung dịch thấm sâu vào đầu nối
- Đảm bảo đầu cảm biến tiếp xúc tốt với bề mặt cần đo nhiệt độ
Sau khi vệ sinh, lắp lại đúng vị trí ban đầu và kiểm tra lại hoạt động của máy.
Thay thế sensor máy lạnh mới
Nếu sau khi kiểm tra và vệ sinh mà giá trị đo vẫn sai lệch so với bảng trị số hoặc sensor không còn tín hiệu, cần tiến hành thay thế để đảm bảo hệ thống hoạt động ổn định.
Bước 1: Lựa chọn đúng loại cảm biến theo model máy lạnh Nagakawa đang sử dụng. Việc chọn sai thông số điện trở hoặc sai chuẩn kết nối có thể khiến máy hoạt động sai hoặc không nhận sensor. Cần kiểm tra:
- Mã linh kiện chính xác
- Dải điện trở phù hợp
- Kiểu jack kết nối tương thích
Bước 2: Tháo sensor cũ ra khỏi vị trí lắp đặt, đồng thời ngắt kết nối với bo mạch. Sau đó:
- Gắn sensor mới đúng vị trí ban đầu (đảm bảo tiếp xúc nhiệt tốt)
- Cố định chắc chắn bằng kẹp hoặc dây rút
- Kết nối lại jack vào bo mạch đúng chiều
Sau khi hoàn tất, cấp điện và kiểm tra hoạt động của máy để sensor mới đã hoạt động ổn định.

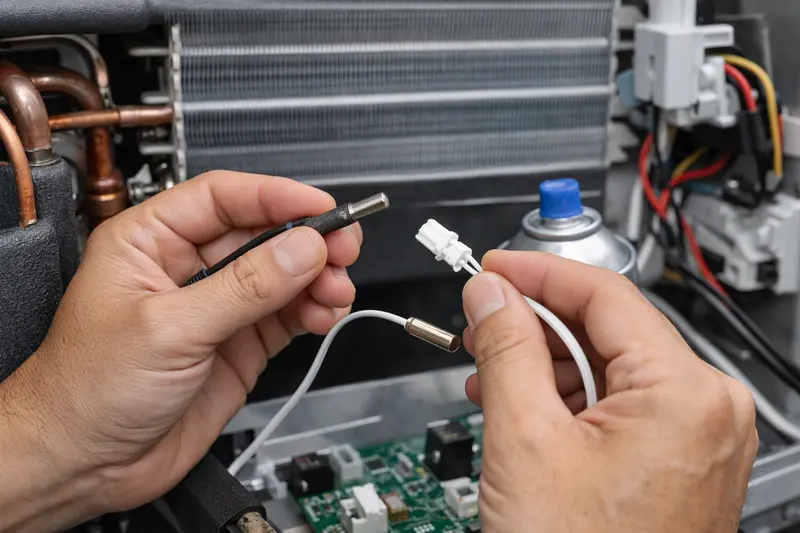

Thay đúng loại sensor để máy lạnh hoạt động ổn định
Lưu ý:
- Các bước kỹ thuật trên chỉ nên thực hiện bởi thợ chuyên môn, có kinh nghiệm về điện lạnh
- Luôn chọn đúng loại sensor và đúng mã linh kiện theo từng model máy
- Không tự ý thay thế nếu không có dụng cụ đo và kiến thức kỹ thuật
- Khi phát hiện cảm biến hỏng, nên liên hệ trực tiếp trung tâm bảo hành hoặc đơn vị kỹ thuật uy tín để được kiểm tra và thay thế đúng chuẩn
5 Lưu ý khi sử dụng giúp tăng độ bền cho sensor máy lạnh
Trên thực tế, nhiều trường hợp cảm biến bị sai lệch hoặc hỏng sớm không phải do lỗi sản xuất, mà xuất phát từ việc sử dụng điều hòa chưa đúng cách hoặc thiếu bảo dưỡng định kỳ. Dưới đây là những lưu ý quan trọng giúp duy trì độ chính xác và kéo dài tuổi thọ của sensor máy lạnh.
1 - Thực hiện vệ sinh máy lạnh định kỳ
Sensor nhiệt độ thường được đặt gần dàn lạnh hoặc dàn nóng – những khu vực dễ tích tụ bụi bẩn, hơi ẩm và vi khuẩn. Khi bụi bám dày trên bề mặt dàn trao đổi nhiệt, cảm biến sẽ ghi nhận sai nhiệt độ thực tế do bị “cản trở” bởi lớp bụi này.
Để hạn chế tình trạng này, cần vệ sinh bộ lọc và dàn lạnh thường xuyên (khoảng 3–6 lần/tháng tùy tần suất sử dụng), đồng thời thực hiện bảo dưỡng tổng thể định kỳ 6–12 tháng/lần để đảm bảo môi trường hoạt động của sensor luôn sạch và ổn định
2 - Sử dụng điều hòa đúng cách (không để nhiệt độ quá nóng/lạnh,...)
Sensor máy lạnh có nhiệm vụ liên tục ghi nhận nhiệt độ tại dàn lạnh, dàn nóng hoặc môi trường xung quanh để gửi tín hiệu về bo mạch điều khiển. Bản thân cảm biến được thiết kế để làm việc trong dải nhiệt độ nhất định.
Nếu người dùng thường xuyên đặt nhiệt độ quá thấp so với điều kiện phòng thực tế, đóng kín phòng không đúng cách, bật/tắt máy liên tục hoặc để máy hoạt động nhiều giờ trong môi trường quá nóng, toàn bộ hệ thống sẽ phải làm việc với cường độ cao trong thời gian dài. Khi đó, dàn trao đổi nhiệt dễ bám ẩm, máy nén chạy liên tục, nhiệt độ các cụm linh kiện biến động nhiều hơn, và sensor cũng phải làm việc trong điều kiện khắc nghiệt hơn bình thường.
3 - Kiểm tra và bảo dưỡng máy lạnh thường xuyên để phát hiện sớm vấn đề
Sensor thường không hỏng hoàn toàn ngay lập tức mà sẽ có dấu hiệu sai lệch dần theo thời gian. Nếu không kiểm tra định kỳ, những sai số nhỏ này có thể tích tụ và dẫn đến các lỗi nghiêm trọng như máy không lạnh, chạy liên tục hoặc báo lỗi hệ thống.
4 - Không tự ý tháo lắp sensor máy lạnh nếu không có kiến thức chuyên môn
Sensor máy lạnh được kết nối trực tiếp với bo mạch điều khiển và có cấu trúc khá nhạy cảm. Nếu tự ý tháo lắp không đúng kỹ thuật có thể gây đứt dây tín hiệu, sai vị trí lắp đặt hoặc làm hỏng đầu dò cảm biến. Đặc biệt, nếu lắp sai vị trí, sensor sẽ đo sai nhiệt độ thực tế, khiến toàn bộ hệ thống điều khiển vận hành sai lệch. Trong nhiều trường hợp, lỗi phát sinh không phải do sensor hỏng mà do thao tác lắp đặt không đúng sau khi vệ sinh hoặc sửa chữa. Vì vậy, mọi can thiệp liên quan đến cảm biến nên được thực hiện bởi kỹ thuật viên có chuyên môn.
5 - Đảm bảo lắp đặt máy lạnh đúng kỹ thuật
Ngay từ giai đoạn lắp đặt, nếu vị trí dàn lạnh hoặc dàn nóng không phù hợp, sensor sẽ phải làm việc trong điều kiện bất lợi như luồng gió nóng trực tiếp, khu vực ẩm ướt hoặc nơi có nhiệt độ dao động lớn. Ví dụ, nếu dàn lạnh lắp gần cửa sổ có ánh nắng chiếu trực tiếp, cảm biến nhiệt độ phòng sẽ luôn ghi nhận mức nhiệt cao hơn thực tế, dẫn đến máy hoạt động sai chu kỳ và sensor bị “quá tải” trong thời gian dài.
Sử dụng điều hòa đúng cách giúp sensor máy lạnh bền hơn
Hiểu đúng trị số sensor máy lạnh sẽ giúp bạn kiểm tra lỗi chính xác và tiết kiệm đáng kể chi phí sửa chữa. Trong trường hợp phát hiện bất thường, nên xử lý sớm hoặc liên hệ kỹ thuật viên để tránh ảnh hưởng đến toàn bộ hệ thống điều hòa. Nếu bạn đang sử dụng điều hòa Nagakawa, hãy ưu tiên kiểm tra theo đúng bảng trị số của hãng và lựa chọn linh kiện chính hãng để đảm bảo độ bền và hiệu suất vận hành lâu dài.
|
