Sơ đồ nguyên lý hệ thống điều hòa trung tâm [Kèm hình ảnh minh họa]

Sơ đồ nguyên lý hệ thống điều hòa trung tâm là hình ảnh mô tả chi tiết cách thức hoạt động của hệ thống. Từ sơ đồ này, bạn sẽ dễ dàng sử dụng điều hòa và có thể trao đổi cụ thể các sự cố với kỹ thuật viên khi hệ thống gặp vấn đề.

Xem ngay bài viết này để hiểu rõ cơ chế hoạt động của hệ thống điều hòa trung tâm thông qua các hình ảnh minh họa sơ đồ nguyên lý chi tiết!

Cấu tạo hệ thống điều hòa trung tâm

Hệ thống điều hòa trung tâm có cấu tạo gồm các bộ phận: dàn nóng, dàn lạnh, hệ thống đường ống dẫn và phụ kiện. Chi tiết cấu tạo và chức năng của từng bộ phận như sau:

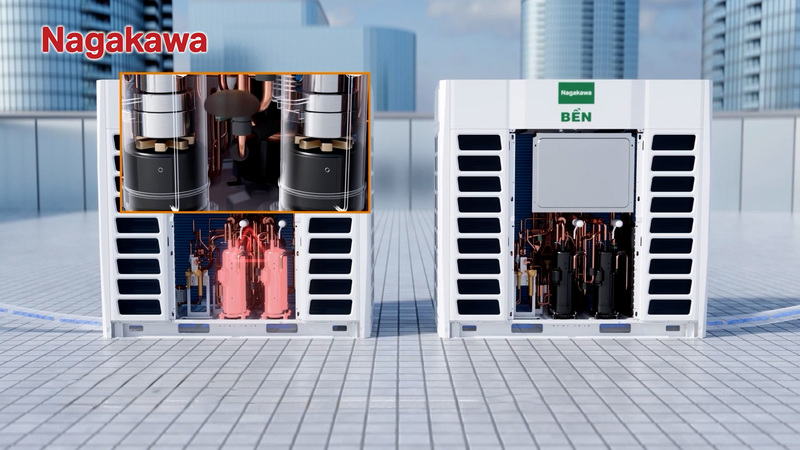

Dàn nóng

• Chức năng: Dàn nóng có nhiệm vụ giải phóng nhiệt của môi chất ra bên ngoài để tạo ra khí mát cho không gian bên trong.
• Cấu tạo các bộ phận bên trong dàn nóng như sau:

• • Ống dẫn gas: Nơi môi chất lạnh lưu thông để thực hiện quá trình trao đổi nhiệt.
  • Cánh tản nhiệt: Giúp tăng diện tích tiếp xúc giữa môi chất lạnh với không khí bên ngoài, tạo điều kiện cho quá trình trao đổi nhiệt diễn ra hiệu quả.
  • Quạt: Thổi không khí qua cánh tản nhiệt để tăng cường hiệu quả làm mát.
  • Máy nén: Thực hiện nén môi chất lạnh để tăng nhiệt độ và áp suất của môi chất, sẵn sàng cho quá trình bay hơi và trao đổi nhiệt.

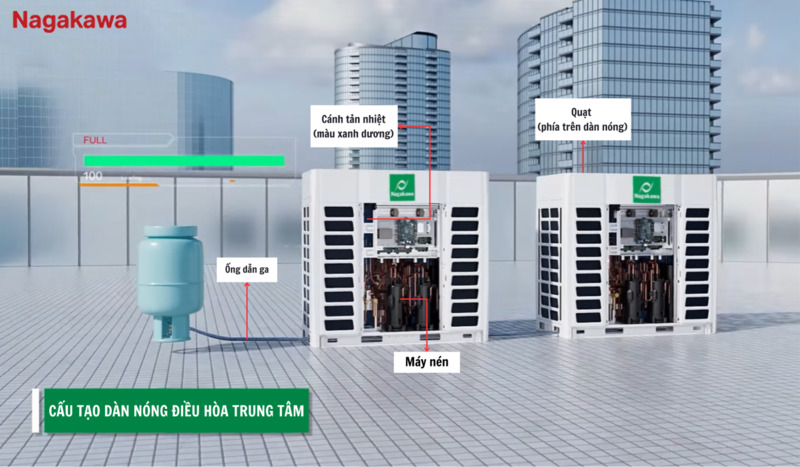

Cấu tạo chi tiết dàn nóng điều hòa trung tâm.

Dàn lạnh​​​​​​​

• Chức năng: Dàn lạnh có vai trò hấp thụ nhiệt từ không khí trong phòng để ngưng tụ hơi lạnh. Sau đó, dàn lạnh tạo ra nước ngưng và phân bổ khí mát vào phòng.
• Cấu tạo:
• • Ống dẫn gas: Nơi môi chất lạnh lưu thông để thực hiện quá trình trao đổi nhiệt.
  • Cánh tản nhiệt: Tiếp xúc trực tiếp với không khí trong phòng để hấp thụ nhiệt và làm mát không gian.
  • Quạt: Thổi không khí qua các cánh tản nhiệt và đưa luồng khí mát vào phòng.
  • Bộ lọc: Giúp làm sạch không khí trước khi phân phối vào phòng, đảm bảo không gian sống trong lành.

Hệ thống đường ống dẫn và phụ kiện​​​​​​​​​​​​​​​​​​​​​

• Chức năng: Kết nối dàn nóng và dàn lạnh, giúp môi chất lạnh lưu thông qua toàn bộ hệ thống.
• Cấu tạo:
• • Ống đồng: Nơi vận chuyển môi chất lạnh.
  • Ống bảo ôn: Cách nhiệt cho ống đồng để tránh thất thoát nhiệt.
  • Phụ kiện: Bao gồm các khớp nối, van điều chỉnh và đồng hồ đo áp suất để kiểm soát và điều chỉnh dòng chảy của môi chất.

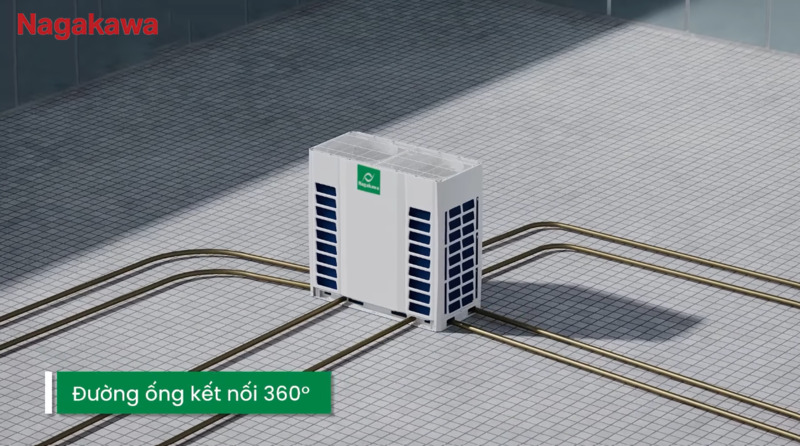

Hệ thống dàn nóng, ống đồng điều hòa trung tâm.

Sơ đồ nguyên lý hoạt động hệ thống điều hòa trung tâm

Nguyên lý hoạt động cơ bản của hệ thống điều hòa trung tâm là sự phối hợp của dàn nóng, dàn lạnh và môi chất. Cụ thể như sau:

• Khi điều hòa được khởi động, bộ phận cảm biến nhiệt trong dàn lạnh sẽ xác định nhiệt độ phòng và gửi tín hiệu về board xử lý. Nếu nhiệt độ phòng thực tế khác với nhiệt độ người dùng cài đặt, dàn nóng sẽ khởi động để điều chỉnh môi chất lạnh.
• Dàn nóng thực hiện nén môi chất lạnh và tản nhiệt ra bên ngoài. Môi chất lạnh sau đó được dẫn qua ống, đến dàn lạnh để không khí lạnh được phân phối qua các cửa thoát gió.
• Quá trình này sẽ lặp lại cho đến khi phòng đạt được nhiệt độ mong muốn.

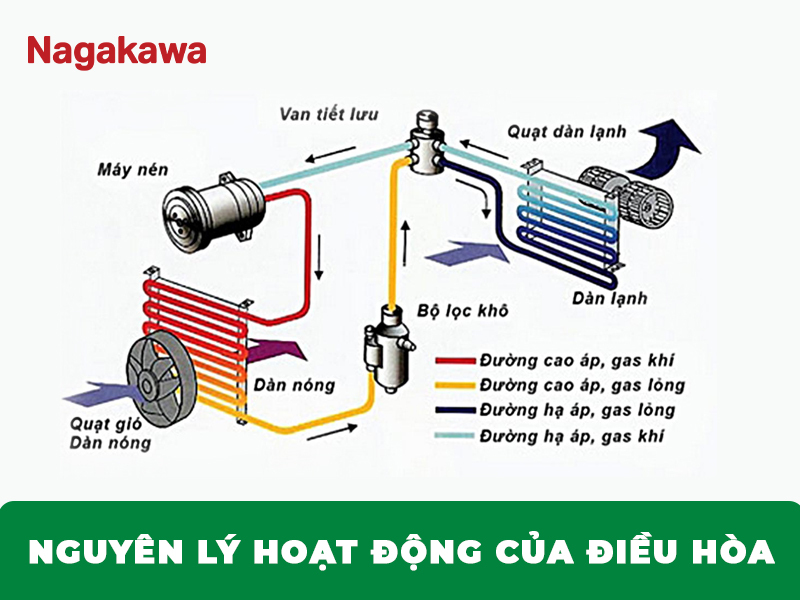

Nguyên lý hoạt động điều hòa trung tâm cơ bản như các loại điều hòa thông thường.

Dựa trên sơ đồ nguyên lý hoạt động, quy trình lắp đặt điều hòa trung tâm được thực hiện theo các bước sau:

Bước 1: Lắp đặt đường ống đồng điều hòa trung tâm

Kỹ thuật viên sẽ lựa chọn ống đồng dựa trên tiêu chuẩn yêu cầu của công trình. Sau đó, các ống đồng sẽ được hàn kết nối bằng thiết bị refnet joint (bộ chia gas) để tránh tình trạng oxy hóa.

Hệ thống ống đồng sẽ được lắp đặt trên mái, ngay vị trí dàn nóng để vận chuyển môi chất lạnh giữa dàn nóng và dàn lạnh. Ngoài ra, các ống đồng sẽ được bảo vệ bằng nắp che và phủ lớp sơn tĩnh điện để đảm bảo an toàn trong quá trình sử dụng.

Bước 2: Lắp đường ống xả nước

Sau khi hoàn tất lắp đặt ống đồng, kỹ thuật viên sẽ thực hiện lắp đặt đường ống thoát nước để xả nước ngưng ra bên ngoài. Đường nước xả ở tất cả các dàn lạnh sẽ thoát tập trung dọc theo trục kỹ thuật lạnh và có lỗ thông hơi phía trên cùng để đảm bảo khả năng thoát nước hiệu quả.

Bước 3: Lắp đặt dàn nóng, dàn lạnh điều hòa trung tâm

• Dàn lạnh sẽ được cố định bằng đai ốc của khung máy. Lưu ý, mặt dưới của dàn lạnh và của trần cần cách nhau 10 mm và đặt nằm ngang để dàn lạnh dễ thoát hơi nước ngưng tụ lại. Sau khi kết nối ống đồng, kỹ thuật viên sẽ lắp mặt nạ và điều chỉnh sao cho mặt nạ ở vị trí cân bằng nhất.
• Dàn nóng sẽ được đặt trên bệ bê tông theo khoảng cách quy định để đảm bảo an toàn.

Bước 4: Lắp đặt hệ thống điện và chạy thử kiểm tra

• Lắp đặt hệ thống điện: Kỹ thuật viên thực hiện kết nối nguồn điện điều hòa với hệ thống điện của tòa nhà để bắt đầu khởi chạy. Ngoài ra, mỗi dàn nóng đều sẽ có aptomat để đảm bảo sự an toàn cho người dùng.
• Chạy thử kiểm tra:
  • Đo cách điện các tuyến cáp động lực và cáp điều khiển.
  • Kiểm tra thông mạch các tuyến cáp động lực và đấu nối các tuyến vào thiết bị và hệ thống điều khiển.
  • Thử xì hệ thống đường ống dẫn gas.
  • Cấp nguồn cho bộ điều khiển trung tâm và thiết lập địa chỉ cho từng remote.

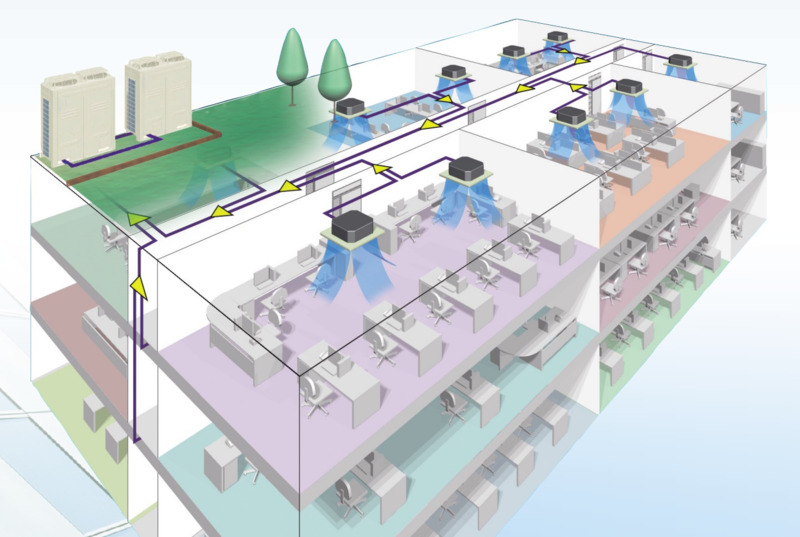

Điều hòa trung tâm được lắp đặt sử dụng tại các tòa nhà và các trung tâm thương mại.

Hy vọng bài viết mô tả sơ đồ nguyên lý hệ thống điều hòa trung tâm kèm theo hình ảnh minh họa cụ thể sẽ giúp bạn hiểu rõ cách hoạt động của hệ thống. Từ đó, bạn có thể đưa ra các quyết định đầu tư phù hợp theo nhu cầu của mình.
