Sơ đồ nguyên lý hoạt động của điều hòa Multi và cách lắp đặt từ A-Z

Hiểu rõ sơ đồ nguyên lý hoạt động điều hòa multi sẽ giúp bạn sử dụng điều hòa hiệu quả và bền lâu hơn. Đồng thời, khi có sự cố trong quá trình sử dụng, bạn có thể dễ dàng mô tả vấn đề cho các kỹ thuật viên.

Tìm hiểu chi tiết sơ đồ nguyên lý hoạt động điều hòa multi kèm hình ảnh mô tả dễ hiểu ngay trong bài viết này!

Nguyên lý cơ bản của điều hòa multi

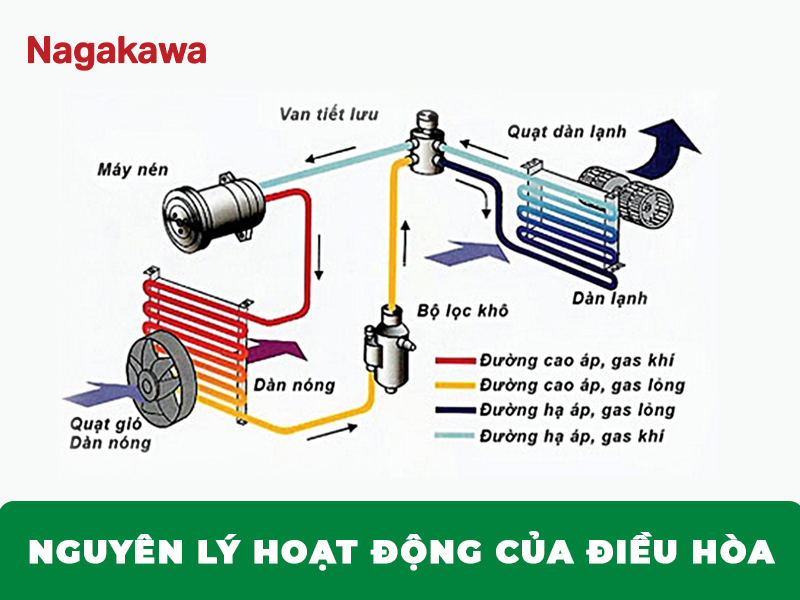

Nguyên lý hoạt động cơ bản của điều hòa Multi như sau:

• Cảm biến nhiệt trong dàn lạnh sẽ ghi nhận nhiệt độ trong phòng và truyền dữ liệu đến board xử lý. Khi nhiệt độ phòng cao hơn 1-2 độ so với nhiệt độ cài đặt, board xử lý sẽ kích hoạt dàn nóng.
• Khi dàn nóng hoạt động, môi chất lỏng sẽ được đưa đến dàn lạnh. Tại đây, môi chất sẽ chuyển sang dạng khí và hấp thụ nhiệt trong phòng để không khí trong phòng mát mẻ hơn.
• Không khí được hấp thụ trong phòng sẽ luân chuyển qua các cuộn dây chứa môi chất để đến dàn nóng bên ngoài.
• Dàn nóng sẽ giải phóng nhiệt ra môi trường bên ngoài để hạ nhiệt độ của môi chất. Lúc này, môi chất sẽ dần được làm mát và bắt đầu quay trở lại dàn lạnh để tiếp tục chu trình làm mát không khí trong phòng.
• Quá trình này sẽ lặp đi lặp lại đến khi nhiệt độ trong phòng đạt đến mức cài đặt. Khi đó, board xử lý sẽ điều khiển dàn nóng ngưng hoạt động.

Nguyên lý hoạt động điều hòa multi cơ bản tương tự như các dòng điều hòa khác.

Cấu tạo và chức năng của dàn nóng điều hòa multi

Dàn nóng điều hòa multi có cấu tạo gồm: máy nén, dàn tản nhiệt, cảm biến nhiệt, van tiết lưu và mô tơ quạt với các chức năng sau.

• Máy nén: Nén gas lạnh từ trạng thái khí sang trạng thái lỏng ở áp suất và nhiệt độ cao.
• Dàn tản nhiệt: Đây là bộ phận chứa ống đồng và lá tản nhiệt, có nhiệm vụ tản nhiệt cho môi chất lạnh sau khi được nén bởi máy nén.
• Cảm biến nhiệt: Đo nhiệt độ của môi chất lạnh khi đi qua dàn nóng để điều chỉnh công suất máy nén.
• Van tiết lưu điện tử: Biến đổi gas lạnh chuyển sang dạng khí.
• Mô tơ quạt: Hỗ trợ tản nhiệt cho dàn ngưng, thổi hơi nóng ra môi trường bên ngoài.

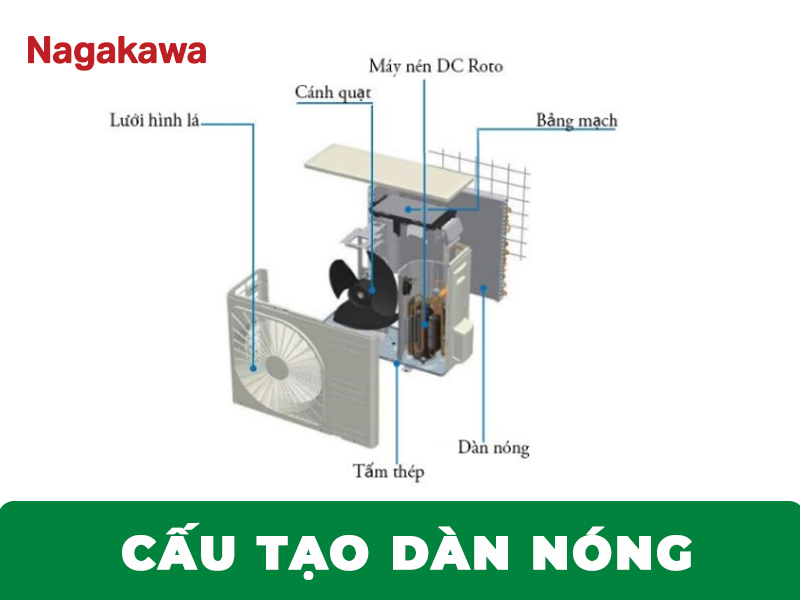

Cấu tạo dàn nóng điều hòa multi.

Cấu tạo và chức năng của dàn lạnh điều hòa multi

Điều hòa multi là hệ thống điều hòa gồm 2 - 5 dàn lạnh hoạt động cùng lúc, bao gồm nhiều loại như: điều hòa treo tường, áp trần, âm trần cassette, âm trần nối ống gió. Dù các dàn lạnh có thiết kế khác nhau, nhưng sẽ có cấu tạo và chức năng cơ bản như sau:

• Bộ phận trao đổi nhiệt: Thực hiện trao đổi nhiệt giữa gas lạnh và không khí.

• Quạt gió: Hút không khí từ trong phòng vào dàn lạnh.

• Bộ cảm biến nhiệt: Bao gồm cảm biến nhiệt độ phòng, cảm biến độ ẩm, cảm biến nhiệt độ dàn.
• Motor quạt dàn lạnh: Điều khiển hướng đảo của cánh quạt, hút không khí sau đó đẩy qua fin lọc.

Cách lắp đặt điều hòa Multi đơn giản, chi tiết

Tham khảo 7 bước lắp đặt điều hòa Multi để bạn hiểu rõ hơn về quy trình điều hòa multi hoạt động.

Bước 1: Lựa chọn vị trí lắp đặt

• Vị trí dàn nóng: Đặt dàn nóng trên bệ bê tông hoặc giá treo kim loại tại khu vực thông thoáng, tránh ánh nắng trực tiếp để duy trì hiệu suất máy. Đồng thời, bạn cần đảm bảo khoảng cách tối thiểu 10cm giữa dàn nóng với các vật cản xung quanh, và khoảng cách đối diện hướng gió tối thiểu là 100cm.
• Vị trí dàn lạnh: Lắp dàn lạnh tại vị trí có thể phân phối luồng không khí đều khắp phòng. Lưu ý, bạn không nên đặt dàn lạnh ở những vị trí có nguồn nhiệt cao như gần bếp hoặc cửa sổ đón nắng để tránh tình trạng dàn lạnh hoạt động quá tải.

Bước 2: Lắp đặt đường dây điện và đường ống cho máy điều hòa

• Bạn cần sử dụng dây điện có kích thước tối thiểu 2.5mm để đảm bảo an toàn, tránh tình trạng quá tải khi máy hoạt động.
• Đường ống thoát nước được sử dụng cần có đủ độ dốc theo hướng dẫn và không đặt uốn cong.
• Ống đồng nên chọn loại có độ dày tối thiểu 0.71mm để đảm bảo khả năng chịu lực, tránh rò rỉ ga.
• Cuối cùng, sau khi lắp xong ống dẫn ga, bạn sử dụng nắp bảo vệ để bịt chặt hai đồng ống.

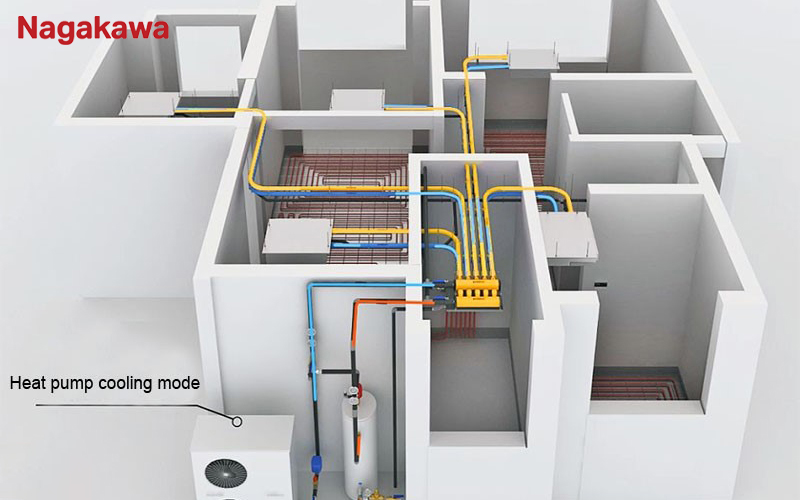

Lắp đặt đường dây điện và đường ống cho máy điều hòa.

Bước 3: Lắp đặt dàn lạnh

• Đối với dàn lạnh âm trần: Thực hiện khoét trần giả và lắp đặt dàn lạnh âm trong trần giả.
• Đối với dàn lạnh treo tường: Tiến hành đo và đánh dấu vị trí cần đóng ốc vít để treo máy. Sau khi cố định giá đỡ, bạn nối dàn lạnh với đường ống dẫn gas, dây điện và ống thoát nước.

Bước 4: Nối dàn lạnh

Thực hiện nối các đầu rắc co, dây điện, ống thoát nước ngưng vào dàn lạnh. Đối với các dàn lạnh âm trần cassette và nối ống gió, bạn cần thực hiện thêm bước sau:

• Dàn lạnh âm trần cassette: Thực hiện lắp đặt mặt nạ dàn lạnh.
• Dàn lạnh âm trần nối ống gió: Tiến hành đấu nối ống gió mềm từ côn gió đến hộp cửa gió, sau đó thực hiện lắp đặt cửa gió.

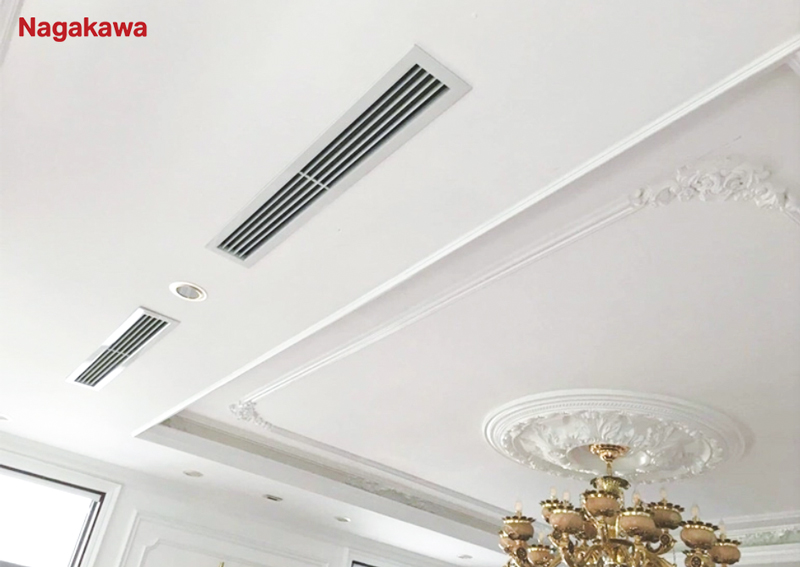

Dàn lạnh điều hòa âm trần nối ống gió sẽ lắp đặt khác biệt so với các dàn lạnh khác.

Bước 5: Lắp đặt dàn nóng

• Bạn đặt giá đỡ cho dàn nóng tại vị trí đã chọn từ bước 1.
• Nối ống thoát nước và kết nối đầu gas với van.
• Nối dây điện và dây tín hiệu theo đúng ký hiệu. Khi thực hiện, bạn cần đảm bảo các đầu kẹp cosse chắc chắn và không bị hở mạch để an toàn trong quá trình sử dụng.

Bước 6: Hút chân không/nén nito

Thực hiện loại bỏ không khí/độ ẩm còn sót lại trong hệ thống điều hòa để tránh làm giảm hiệu suất vận hành và gây hư hỏng máy.

Bước 7: Kiểm tra và chạy thử

• Sau khi hoàn tất lắp đặt, bạn kiểm tra lại toàn bộ hệ thống điều hòa multi để có thể điều chỉnh kịp thời nếu cần thiết.
• Cuối cùng, bạn cho chạy thử hệ thống để đánh giá mức độ vận hành của điều hòa (độ ồn, khả năng làm mát không gian,...) trước khi đưa vào sử dụng.

Kiểm tra và chạy thử hệ thống điều hòa multi để đảm bảo hệ thống vận hành tốt.

Hy vọng bài viết giải thích chi tiết sơ đồ nguyên lý điều hòa multi sẽ giúp bạn hiểu rõ hơn về cách hoạt động của điều hòa để có quyết định sử dụng phù hợp.
