Sơ đồ đấu điện điều hòa 2 chiều chi tiết, đúng kỹ thuật 2026

Một trong những công đoạn quan trọng nhất, quyết định khả năng vận hành ổn định và sự an toàn của thiết bị chính là đấu nối hệ thống điện. Đặc biệt đối với dòng máy lạnh có khả năng sưởi ấm, việc nắm vững sơ đồ đấu điện điều hòa 2 chiều là yêu cầu bắt buộc để tránh các sự cố chập cháy hoặc hỏng hóc linh kiện đắt tiền. Bài viết này sẽ cung cấp cho bạn cái nhìn tổng quan, dễ hiểu nhất về cách đi dây điện cho máy lạnh 2 chiều theo tiêu chuẩn kỹ thuật mới nhất 2026.

Sơ đồ đấu điện điều hòa 2 chiều chuẩn kỹ thuật

Khác với điều hòa 1 chiều (chỉ có chức năng làm lạnh) thường chỉ sử dụng 2 dây nguồn và 1 dây tín hiệu, điều hòa 2 chiều có cấu tạo phức tạp hơn. Để có thể điều khiển được van đảo chiều (linh kiện giúp máy chuyển đổi giữa chế độ làm lạnh và chế độ sưởi), hệ thống dây điện giữa dàn nóng và dàn lạnh sẽ cần nhiều đầu dây kết nối hơn.

Thông thường, sơ đồ đấu điện của một chiếc máy lạnh 2 chiều tiêu chuẩn bao gồm các cổng kết nối chính sau:

• Cổng số 1 và 2 (L và N): Đây là hai cổng nhận nguồn điện chính. Tùy theo thiết kế của từng hãng, nguồn điện có thể được cấp vào dàn lạnh trước rồi mới truyền sang dàn nóng, hoặc ngược lại. Ký hiệu L (Live) là dây pha (dây nóng) và N (Neutral) là dây trung tính (dây lạnh).
• Cổng số 3: Thường là dây tín hiệu điều khiển tốc độ quạt hoặc các cảm biến nhiệt độ giữa hai dàn.
• Cổng số 4: Đây là điểm khác biệt cốt lõi. Cổng này thường dành cho dây điều khiển van đảo chiều. Khi bạn chọn chế độ sưởi trên điều khiển, bo mạch sẽ cấp điện qua dây này để kích hoạt van đảo chiều tại dàn nóng.
• Dây tiếp đất (Ký hiệu hình cây thông hoặc chữ E/G): Đây là dây cực kỳ quan trọng để đảm bảo an toàn, tránh tình trạng rò rỉ điện ra vỏ máy gây nguy hiểm cho người sử dụng.

Khi quan sát sơ đồ dán trên nắp cổng điện của máy, bạn sẽ thấy các đường kẻ nối giữa dàn lạnh (Indoor) và dàn nóng (Outdoor). Nguyên tắc cơ bản là các số hoặc ký hiệu tương ứng trên hai dàn phải được nối thông với nhau.

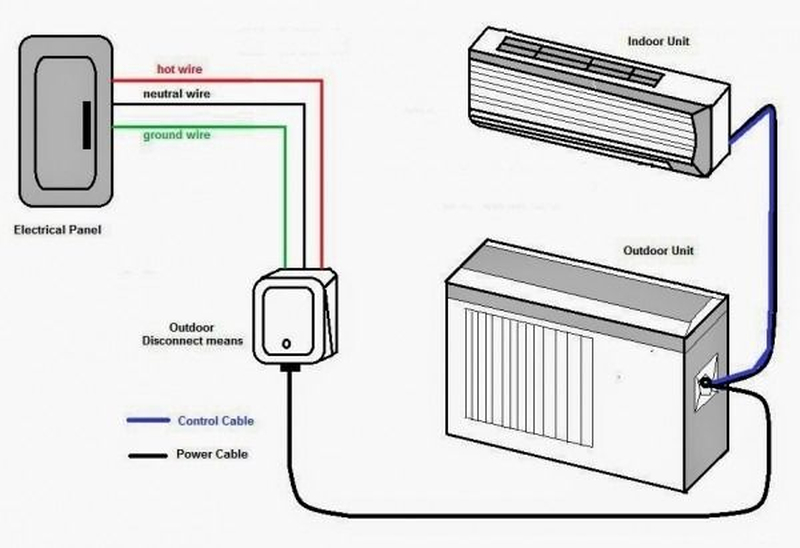

Sơ đồ đấu điện điều hòa

Hướng dẫn các bước đấu nối điện máy lạnh 2 chiều an toàn

Đấu nối điện không chỉ cần sự chính xác mà còn yêu cầu tính thẩm mỹ và độ bền theo thời gian. Trước khi thực hiện, hãy đảm bảo bạn có đầy đủ các dụng cụ: Kìm cắt, kìm tuốt dây chuyên dụng, bộ đầu cốt (cosse) các loại, tua vít cách điện và băng keo điện chống cháy.

Bước 1: Mở nắp đậy cổng kết nối trên dàn lạnh và dàn nóng

Ở dàn lạnh, cổng kết nối thường nằm ở phía bên phải, sau một tấm nhựa nhỏ có bắt vít. Bạn chỉ cần dùng tua vít tháo ốc và nhấc nắp đậy ra sẽ thấy một dãy các trạm đấu nối bằng đồng có đánh số 1, 2, 3, 4 (hoặc L, N, 1, 2).

Ở dàn nóng, vị trí đấu điện cũng nằm ngay cạnh các đầu nối ống đồng. Tương tự, bạn tháo phần bảo vệ bằng nhựa hoặc kim loại để lộ ra các vít đấu dây.

Lưu ý: Sơ đồ chi tiết thường được in ngay mặt trong của nắp đậy này, bạn nên đối chiếu kỹ trước khi làm.

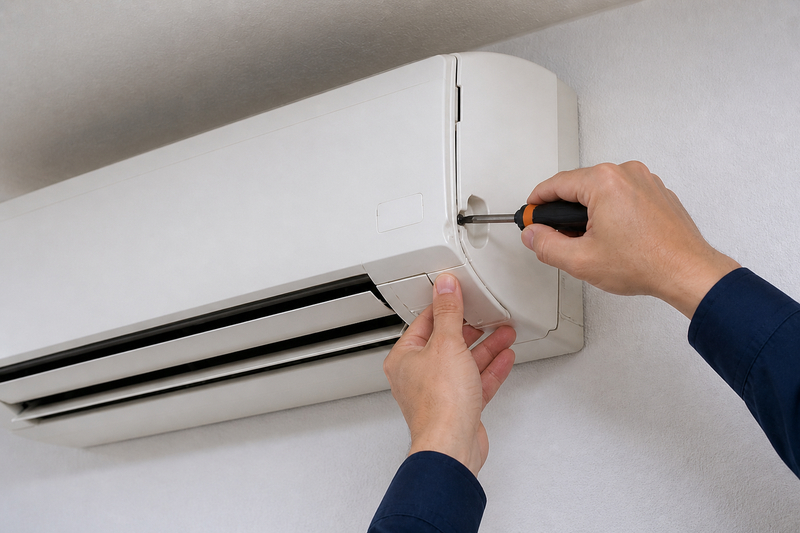

Mở nắp đậy cổng kết nối

Bước 2: Cách bấm đầu cốt để đảm bảo tiếp xúc điện tốt nhất

Nhiều người có thói quen tuốt vỏ nhựa rồi xoắn dây đồng trực tiếp vào vít. Tuy nhiên, đối với điều hòa, đặc biệt là các dòng máy Inverter công suất lớn, việc này rất dễ gây ra hiện tượng mô-vê (tiếp xúc kém), dẫn đến sinh nhiệt và làm chảy nhựa hoặc cháy cổng đấu điện.

• Tuốt dây: Dùng kìm tuốt vỏ nhựa một đoạn khoảng 1cm, đảm bảo không làm đứt các sợi đồng nhỏ bên trong.
• Lồng đầu cốt: Chọn đầu cốt có kích thước phù hợp với tiết diện dây (thường là 2.5mm hoặc 4mm). Chèn đoạn dây đồng đã tuốt vào đầu cốt.
• Bấm cốt: Sử dụng kìm bấm cốt chuyên dụng để ép chặt phần kim loại của đầu cốt vào dây điện. Một đầu cốt được bấm đúng chuẩn sẽ rất chắc chắn, không bị tuột khi kéo mạnh và có diện tích tiếp xúc với trạm điện là lớn nhất.

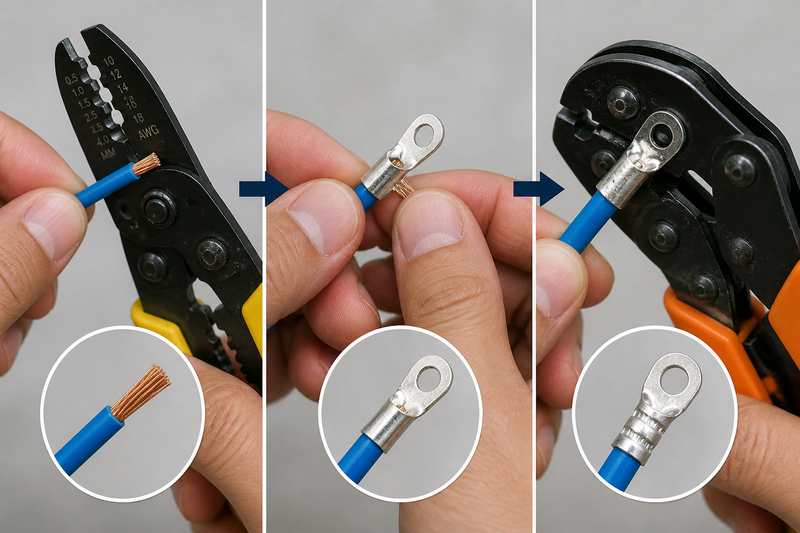

Bấm đầu cốt đúng cách

Bước 3: Đấu nối theo nguyên tắc "màu nào số đó"

Để tránh nhầm lẫn trong quá trình đi dây xuyên qua tường hoặc luồn ống gen, bạn nên sử dụng dây điện nhiều lõi (thường là cáp 4 lõi hoặc 5 lõi). Quy tắc màu sắc giúp việc kiểm soát trở nên đơn giản hơn bao giờ hết:

Bạn hãy thực hiện đấu nối như sau:

• Nếu bạn nối dây màu đỏ vào vị trí số 1 trên dàn lạnh, thì ở dàn nóng, dây màu đỏ cũng phải bắt vào vị trí số 1.
• Tương tự, dây xanh vào số 2, dây trắng vào số 3, dây đen vào số 4.
• Dây vàng-xanh (thường là dây sọc) luôn dành cho cổng tiếp đất.

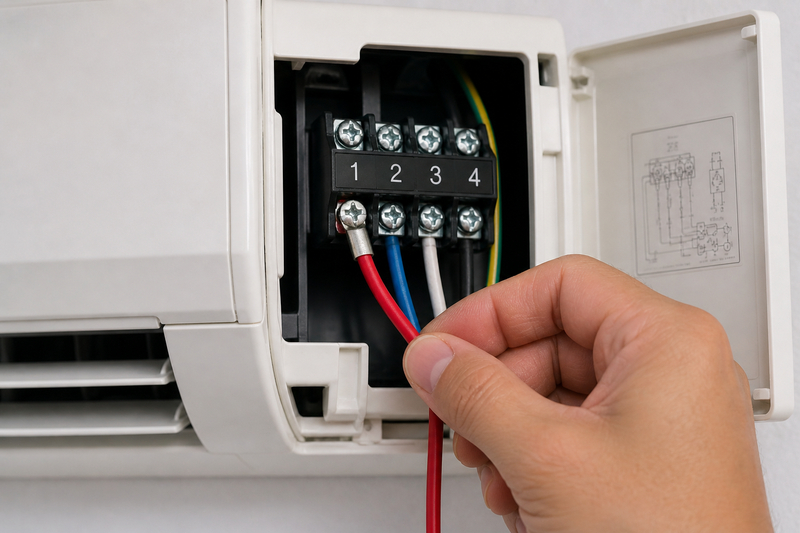

Đấu nối chính xác vị trí

Bước 4: Kiểm tra lại các đầu nối và cố định dây bằng kẹp nhựa

Sau khi đã siết chặt tất cả các vít, hãy dùng tay lay nhẹ từng đầu dây để đảm bảo chúng không bị lỏng. Sau đó, đừng quên sử dụng kẹp nhựa (có sẵn tại trạm đấu nối) để cố định bó dây lại. Kẹp nhựa này giúp giảm tải cho các đầu nối, tránh tình trạng dây bị kéo căng hoặc rung lắc trong quá trình máy vận hành, từ đó ngăn ngừa đứt dây ngầm. Cuối cùng, đóng nắp bảo vệ và siết vít cẩn thận để chống nước mưa (đối với dàn nóng) và côn trùng (đối với dàn lạnh) xâm nhập.

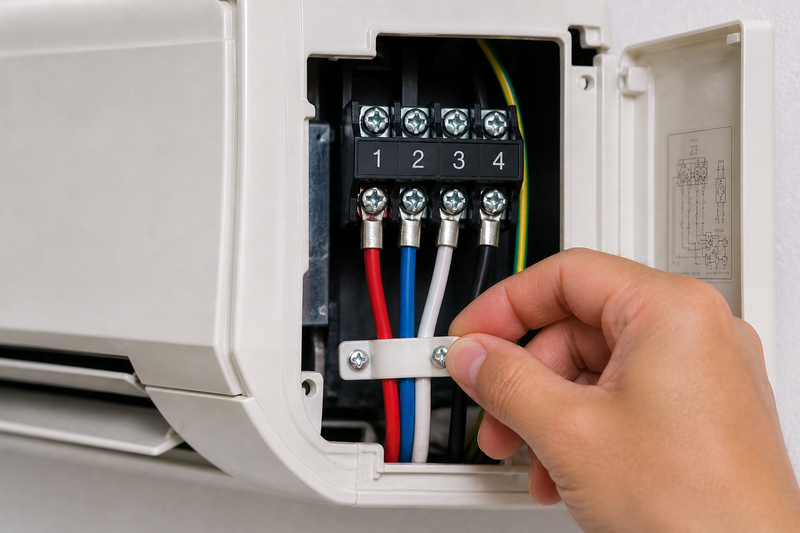

Cố định dây bằng kẹp nhựa

Cách phân biệt sơ đồ dây đấu điện điều hòa Nagakawa

Mặc dù nguyên lý chung của sơ đồ đấu điện điều hòa 2 chiều là tương đồng, nhưng mỗi hãng sản xuất lại có những quy ước ký hiệu và cách bố trí trạm điện khác nhau. Nếu bạn đang sử dụng điều hòa hãng Nagakawa, cách lắp đặt đòi hỏi sự tỉ mỉ hơn trong việc bấm đầu cốt chữ Y để khớp hoàn toàn với trạm điện vốn có thiết kế khe hẹp đặc thù của hãng.

Nagakawa thường sử dụng kiểu đấu nối truyền thống nhưng cực kỳ khắt khe về thứ tự dây. Đối với các dòng điều hòa 2 chiều Nagakawa (đặc biệt là các dòng Non-Inverter công suất 9000 - 24000 BTU), sơ đồ dây thường được thiết kế theo cấu trúc:

• Cổng 1(L) và 2(N): Là cặp dây nguồn cấp chung.
• Cổng 3: Dây điều khiển hoạt động của máy nén (Block).
• Cổng 4: Dây điều khiển van đảo chiều để chuyển sang chế độ sưởi.

Đối với dòng Nagakawa Inverter 2 chiều, hệ thống dây có phần tinh giản hơn nhưng yêu cầu về độ chính xác cao hơn. Hãng thường ký hiệu trạm điện là 1, 2, 3 và một cổng tiếp đất riêng. Trong đó, dây số 3 đóng vai trò là dây Data (truyền tín hiệu kỹ thuật số). Nếu dây số 3 của Nagakawa bị lỏng hoặc đấu nhầm, máy sẽ ngay lập tức báo lỗi giao tiếp và ngừng hoạt động để bảo vệ bo mạch.

Lưu ý:

• Người dùng nên sử dụng dây có tiết diện tối thiểu 2.5mm² cho máy 9000-12000 BTU và 4.0mm² cho máy công suất lớn hơn.
• Bạn cần kiểm tra kỹ tem thông số ở cạnh máy để biết chính xác điểm cấp nguồn L-N đầu vào

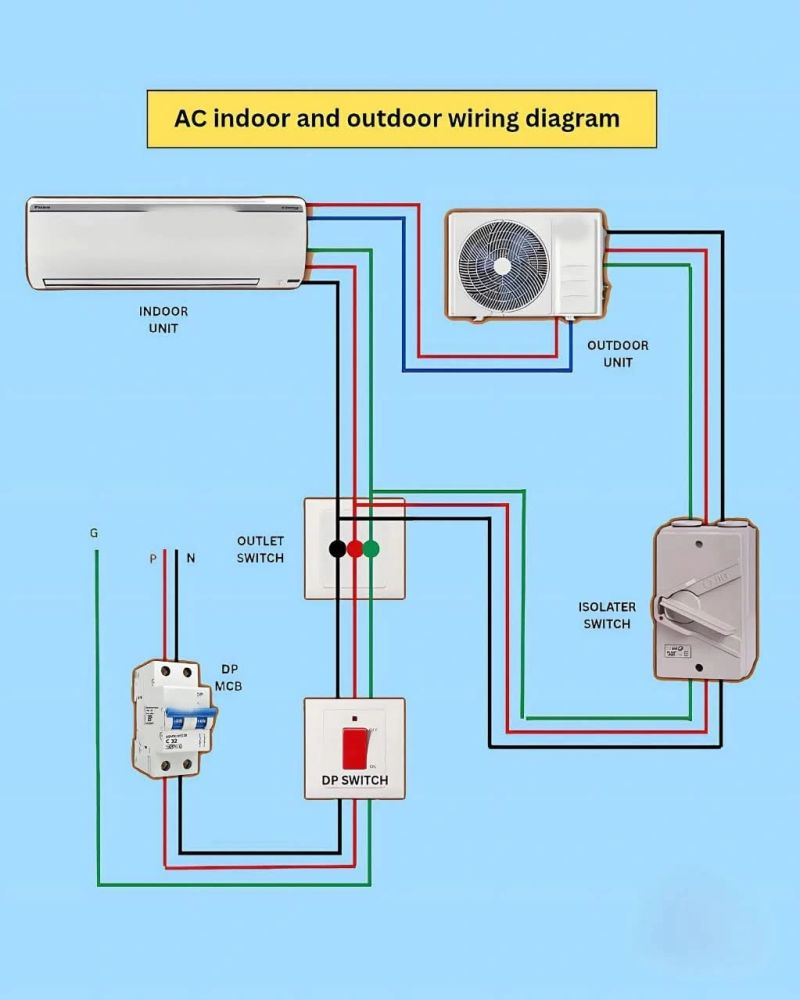

Sơ đồ dây đấu điện điều hòa Nagakawa

4 lỗi thường gặp khi đấu sai dây điện điều hòa 2 chiều

Việc đấu sai điện không chỉ khiến máy không hoạt động mà còn có thể gây ra những hậu quả nghiêm trọng:

• Máy không chuyển được chế độ sưởi/lạnh: Lỗi này thường do đấu nhầm dây số 3 và số 4. Kết quả là khi bạn bật sưởi, van đảo chiều không nhận được lệnh, máy vẫn sẽ thổi ra hơi lạnh.
• Cháy bo mạch điều khiển: Xảy ra khi thợ lắp đặt vô ý để dây nguồn (L) chạm vào dây tín hiệu (Data). Điện áp 220V trực tiếp sẽ phá hủy các linh kiện bán dẫn trên bo mạch ngay lập tức.
• Hiện tượng rò điện ra vỏ: Xảy ra khi dây nóng bị chạm vào vỏ kim loại hoặc do không đấu dây tiếp đất. Người dùng có thể bị giật nhẹ hoặc tê tay khi chạm vào máy.
• Máy báo lỗi nhấp nháy đèn: Hầu hết các dòng máy hiện đại đều có chức năng tự chẩn đoán. Nếu dây tín hiệu giữa hai dàn bị gián đoạn hoặc đấu sai, đèn trên dàn lạnh sẽ nhấp nháy báo lỗi ngay sau khi khởi động khoảng 1-3 phút.

Máy vẫn thổi hơi lạnh khi bật chế độ sưởi

FAQs - Câu hỏi thường gặp về sơ đồ đấu điện điều hòa 2 chiều

Q1: Dây điện điều hòa 2 chiều thường dùng loại mấy lõi?

Đối với điều hòa 2 chiều, bạn cần sử dụng ít nhất là dây điện 4 lõi. Trong đó: 2 dây dành cho nguồn/tín hiệu chung, 1 dây cho van đảo chiều và 1 dây cho quạt dàn nóng hoặc cảm biến. Tuy nhiên, các thợ kỹ thuật chuyên nghiệp thường khuyên dùng dây 5 lõi (lõi thứ 5 làm dây tiếp đất) để đảm bảo an toàn tối đa theo tiêu chuẩn kỹ thuật điện quốc tế.

Q2. Nếu đấu nhầm dây số 3 và số 4 thì điều gì sẽ xảy ra?

Trong phần lớn các sơ đồ điều hòa 2 chiều, dây số 3 là dây tín hiệu chung và dây số 4 là dây điều khiển van đảo chiều. Nếu đấu nhầm hai dây này cho nhau, máy vẫn có thể chạy nhưng sẽ bị loạn chế độ. Cụ thể, khi bạn chọn làm lạnh máy có thể lại sưởi ấm và ngược lại. Ở một số dòng máy thông minh, máy sẽ phát hiện sự bất thường về dòng điện và ngắt mạch ngay lập tức, báo lỗi trên màn hình hiển thị.

Q3. Tại sao sơ đồ trên máy lại khác với hình ảnh trên mạng?

Thông tin trên mạng thường mang tính chất minh họa hoặc dựa trên các model cũ. Các hãng sản xuất liên tục cập nhật công nghệ và thay đổi thiết kế bo mạch hàng năm (ví dụ model 2024 có thể khác model 2026). Do đó, sơ đồ được dán trên chính thân máy bạn đang lắp đặt mới là "kim chỉ nam" chính xác nhất. Hãy luôn ưu tiên sơ đồ đi kèm máy.
