Bạn đang tìm sơ đồ đấu điện điều hòa 1 chiều để tự lắp đặt hoặc kiểm tra lại hệ thống nhưng chưa rõ cách đấu đúng chuẩn? Chỉ cần hiểu đúng sơ đồ và thứ tự kết nối dây, bạn có thể tránh được các lỗi như chập điện, đấu sai dây hoặc máy không hoạt động. Bài viết dưới đây sẽ hướng dẫn từng bước để bạn dễ dàng thực hiện.
Các thành phần trong sơ đồ đấu điện điều hòa 1 chiều
Để đọc đúng sơ đồ và đấu nối chính xác, bạn cần hiểu rõ từng loại dây và vai trò của chúng trong hệ thống. Một sơ đồ đấu điện điều hòa 1 chiều thường gồm 4 nhóm chính: dây nguồn, dây điều khiển, dây tiếp đất và thiết bị bảo vệ.
- Dây nguồn (L, N): Dây nguồn gồm dây L (pha) và N (trung tính), có nhiệm vụ cấp điện cho toàn bộ hệ thống hoạt động. Hai dây này phải được đấu đúng vị trí ký hiệu trên máy, nếu đấu sai có thể gây chập điện hoặc máy không chạy.
- Dây điều khiển: Dây điều khiển kết nối giữa dàn lạnh và dàn nóng, giúp truyền tín hiệu vận hành như bật/tắt và điều chỉnh nhiệt độ. Khi đấu, cần đảm bảo đúng thứ tự cổng để tránh lỗi hoặc máy hoạt động không ổn định.
- Dây tiếp đất (nếu có): Dây tiếp đất có nhiệm vụ dẫn dòng điện rò xuống đất, giúp giảm nguy cơ giật điện khi có sự cố. Đây là phần quan trọng về an toàn, không nên bỏ qua khi lắp đặt.
- Các thiết bị bảo vệ: Bao gồm aptomat, cầu chì hoặc thiết bị chống rò điện, giúp ngắt điện khi có sự cố quá tải hoặc chập điện. Nhờ đó, hệ thống điều hòa và người sử dụng được bảo vệ an toàn hơn.
Các thành phần trong sơ đồ đấu điện điều hòa 1 chiều
Sơ đồ đấu điện điều hòa 1 chiều

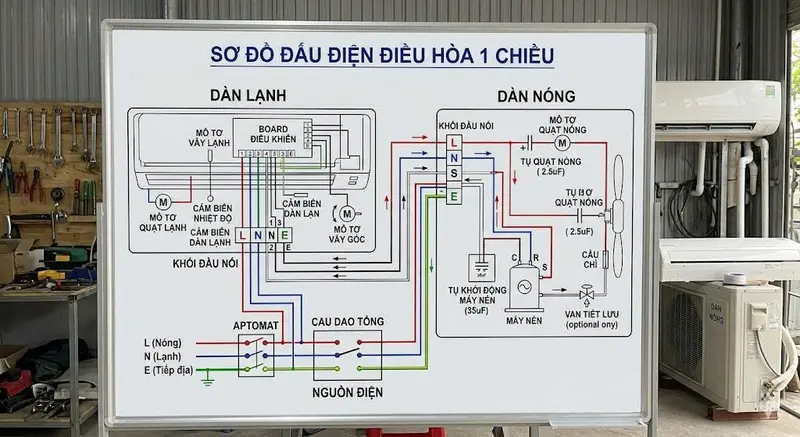

Sơ đồ đấu điện điều hòa 1 chiều thể hiện mối liên kết giữa các bộ phận: nguồn điện, dàn lạnh, dàn nóng và hệ thống điều khiển.

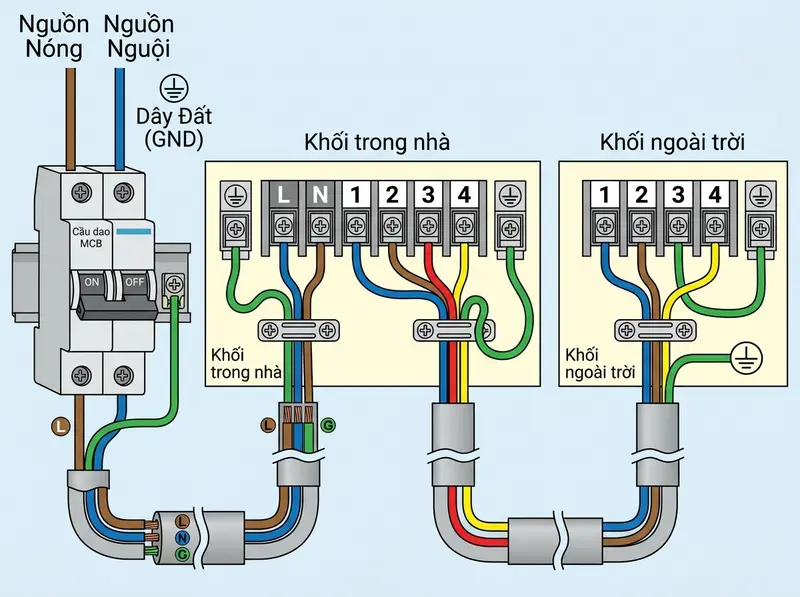

Sơ đồ đấu dây điện thực tế của điều hòa 1 chiều
Trong sơ đồ này, có 3 dây quan trọng:
- L (Nóng): dây có điện
- N (Nguội): dây trung tính
- Đất: dây chống giật
Trên cọc đấu có:
- L, N: nhận điện trực tiếp
- 1 – 2 – 3 – 4: truyền điện tín hiệu sang dàn nóng
Các dây từ dàn lạnh sẽ nối sang dàn nóng theo nguyên tắc: 1 nối 1 – 2 nối 2 – 3 nối 3 – 4 nối 4.

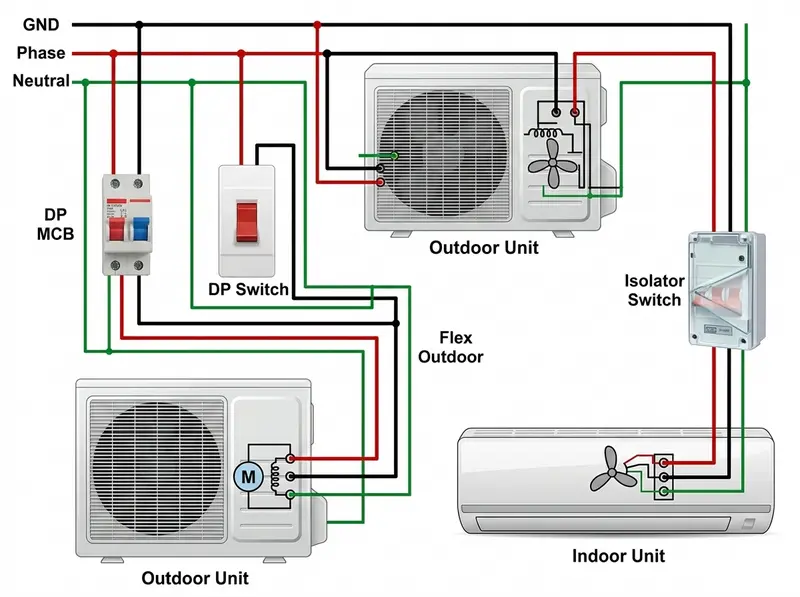

Sơ đồ mô tả toàn bộ hệ thống điện của điều hòa
Lưu ý: Các dây phải được đấu đúng vị trí ký hiệu trên máy, nếu đảo dây hoặc nhầm cổng sẽ gây lỗi hoặc hỏng thiết bị.
7 bước đấu điện điều hòa 1 chiều chi tiết
Bước 1: Chuẩn bị dụng cụ và kiểm tra an toàn
Trước khi thao tác, bạn cần chuẩn bị đầy đủ: Kìm, băng dính cách điện, tua vít, kẹp điện, đồng hồ đo điện và đảm bảo nguồn điện đã được tắt hoàn toàn và kiểm tra lại bằng đồng hồ đo điện để đảm bảo không có điện áp.
Bạn có thể dùng bút thử điện hoặc đồng hồ đo để kiểm tra lại, chắc chắn rằng không còn điện trong dây.

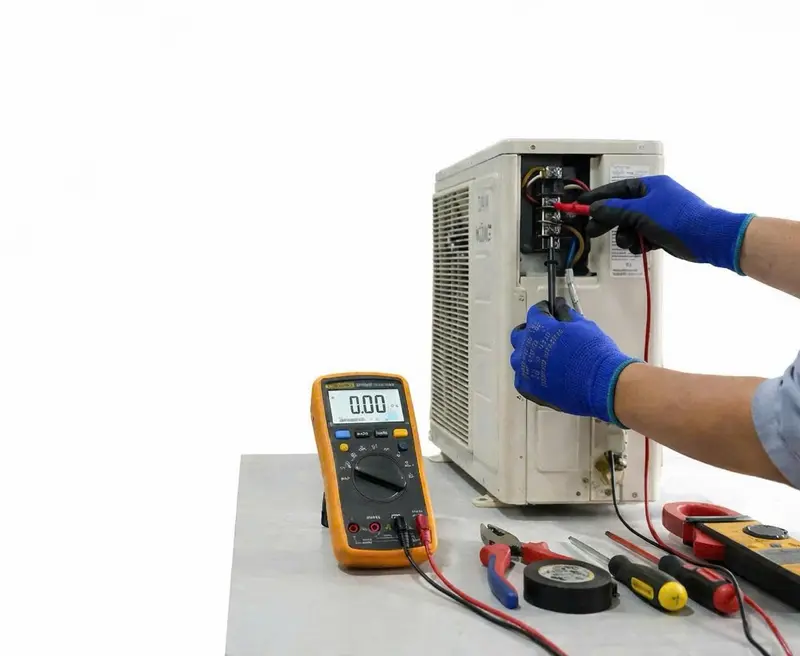

Chuẩn bị đầy đủ dụng cụ trước khi thực hiện đấu điện
Bước 2: Kết nối dây nguồn vào điều hòa
Điều hòa sẽ cần 2 dây điện chính để hoạt động, gọi là dây L và dây N. Bạn có thể hiểu đơn giản:
- Dây L là dây mang điện vào máy
- Dây N là dây giúp dòng điện quay về
Trên điều hòa luôn có ký hiệu sẵn cho 2 đầu này. Bạn chỉ cần đưa đúng dây vào đúng vị trí, rồi siết chặt lại. Nếu đấu sai, máy có thể không chạy hoặc gặp lỗi, nên bước này cần làm cẩn thận, không nên đoán theo cảm tính.

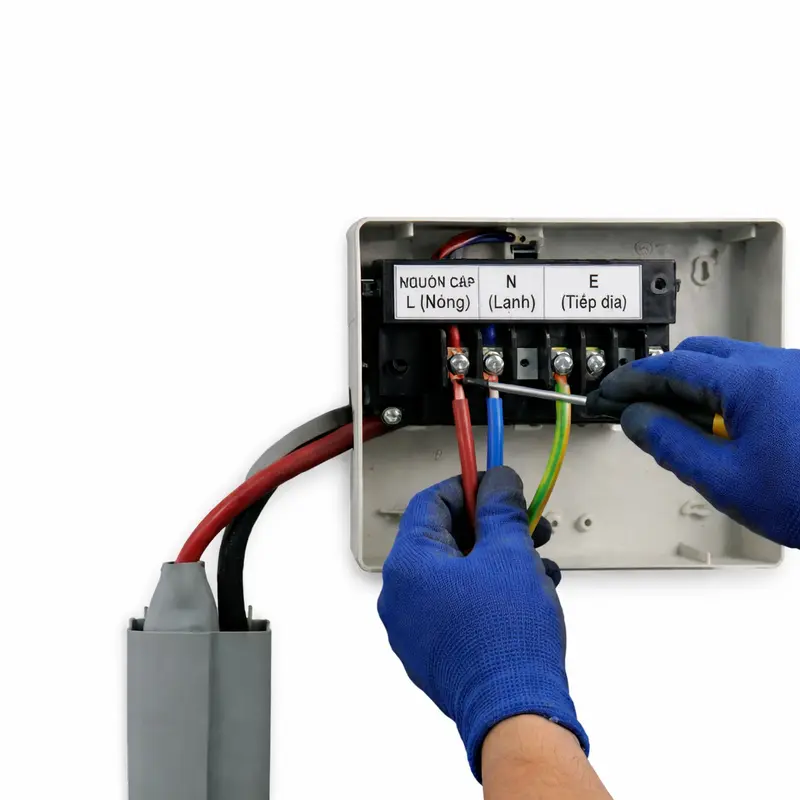

Kết nối dây nguồn vào điều hòa

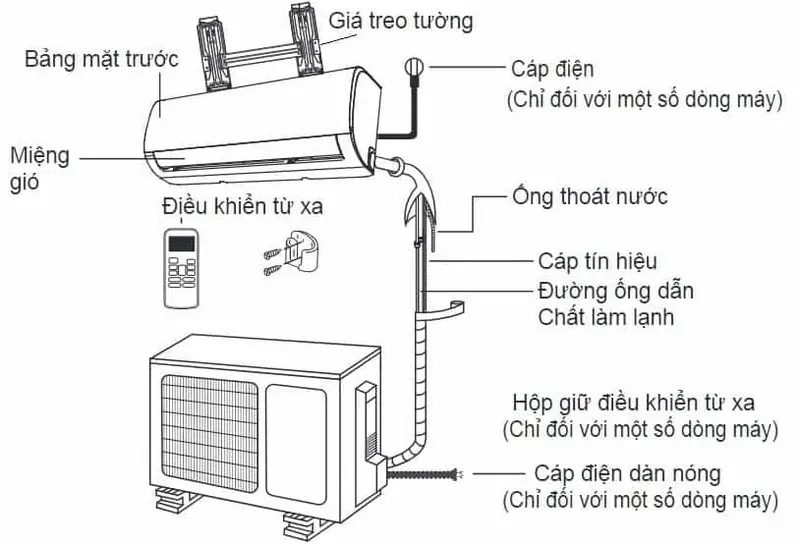

Bước 3: Kết nối dây điều khiển giữa dàn nóng và dàn lạnh
Ngoài dây nguồn, điều hòa còn có một nhóm dây nối giữa dàn lạnh (trong nhà) và dàn nóng (ngoài trời). Nhóm dây này không phải để cấp điện chính, mà dùng để truyền tín hiệu điều khiển.
Bạn có thể hình dung nó giống như “đường dây liên lạc” giữa hai bộ phận của máy. Khi bạn bật điều hòa, chỉnh nhiệt độ hay đổi chế độ, tín hiệu sẽ đi qua dây này.
Cách đấu rất đơn giản: các cổng trên máy thường được đánh số (1, 2, 3…). Bạn chỉ cần đấu sao cho hai đầu giống nhau hoàn toàn, ví dụ đầu số 1 nối với số 1, số 2 nối với số 2. Nếu đấu lệch, máy có thể không hoạt động hoặc hoạt động sai.
Nối dây điều khiển để liên kết dàn nóng với dàn lạnh

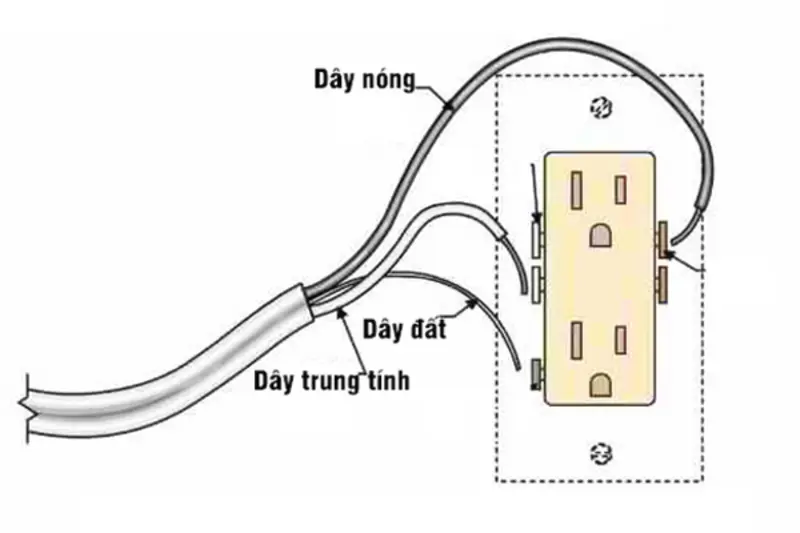

Bước 4: Cắm dây tiếp đất (nếu có)
Một số điều hòa sẽ có thêm dây tiếp đất. Dây này không ảnh hưởng đến việc máy có chạy hay không, nhưng lại rất quan trọng để đảm bảo an toàn.
Khi có sự cố rò điện, dòng điện sẽ đi xuống đất thay vì đi qua người. Vì vậy, nếu có dây này, bạn nên đấu đúng vị trí theo hướng dẫn của máy, không nên bỏ qua.
Cắm dây tiếp đất là một bước quan trọng để đảm bảo an toàn
Bước 5: Kiểm tra và siết chặt tất cả các kết nối
Sau khi đấu xong, đừng vội cấp điện ngay. Bạn nên kiểm tra lại một lượt:
- Các dây đã đúng vị trí chưa
- Có dây nào bị lỏng không
- Các đầu nối đã được siết chặt chưa

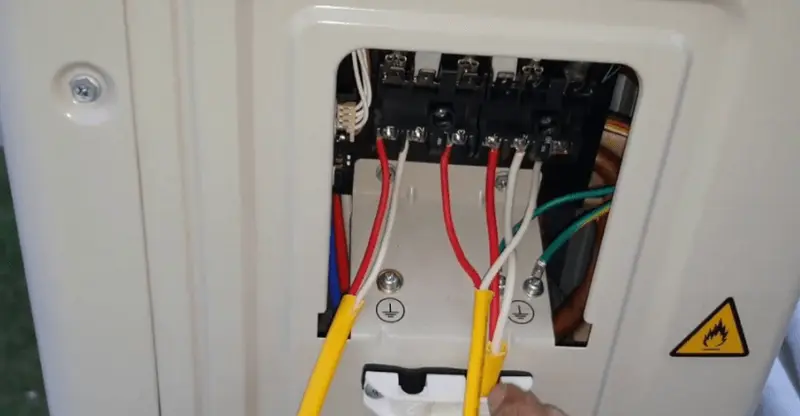

Kiểm tra lại kỹ lưỡng toàn bộ các mối nối dây điện một lần nữa
Bước 6: Kiểm tra điện áp và thử nghiệm hoạt động
Khi đã chắc chắn mọi thứ ổn định, bạn bật lại nguồn điện và thử bật điều hòa. Lúc này, bạn chỉ cần quan sát:
- Máy có khởi động không?
- Có thổi ra khí lạnh không?
- Có tiếng kêu bất thường không?
Kiểm tra điện áp và bật thử điều hòa để đảm bảo mọi thứ hoạt động ổn định
Bước 7: Hoàn tất và vệ sinh
Cuối cùng, bạn lắp lại vỏ máy, cố định dây điện gọn gàng và dọn dẹp khu vực lắp đặt.
Lưu ý khi đấu nối điện cho điều hòa 1 chiều
Đấu điện điều hòa liên quan trực tiếp đến an toàn điện và độ bền của thiết bị. Dưới đây là những điểm cần hiểu rõ trước khi thi công:
- Chọn dây điện phù hợp: Mỗi thiết bị sẽ có mức dòng điện khác nhau, do đó dây dẫn phải có tiết diện đủ lớn để chịu tải ổn định. Nếu sử dụng dây quá nhỏ hoặc dây đã xuống cấp, dòng điện chạy qua sẽ làm dây nóng lên liên tục, lâu dần có thể làm chảy lớp vỏ cách điện và gây chập cháy.
- Tránh đấu nhầm dây: Trong hệ thống điều hòa, dây nguồn (L, N) có nhiệm vụ cấp điện, còn dây tín hiệu lại dùng để truyền lệnh giữa dàn lạnh và dàn nóng. Hai loại dây này hoàn toàn khác nhau về chức năng, nên nếu đấu nhầm vị trí, hệ thống có thể không hoạt động hoặc hoạt động sai cách.
- Xác định đúng vị trí dàn nóng và dàn lạnh: Vị trí lắp đặt ảnh hưởng trực tiếp đến cách đi dây và độ an toàn của hệ thống điện. Nếu dàn nóng và dàn lạnh đặt quá xa hoặc không hợp lý, người thi công thường phải nối dây hoặc kéo dây căng, làm tăng nguy cơ đứt gãy hoặc lỏng mối nối trong quá trình sử dụng.
- Siết chặt các đầu nối: Tại các điểm đấu nối, nếu dây không được siết chặt, diện tích tiếp xúc giữa các lõi dẫn điện sẽ giảm, làm tăng điện trở tiếp xúc. Khi dòng điện đi qua, khu vực này sẽ sinh nhiệt cục bộ, lâu dần có thể gây cháy đầu cos hoặc làm hỏng terminal kết nối. Đây là nguyên nhân phổ biến dẫn đến hiện tượng chập chờn hoặc cháy cục bộ tại điểm đấu dây.
- Kiểm tra điện áp ổn định: Điều hòa được thiết kế để hoạt động trong một khoảng điện áp nhất định. Nếu điện áp thấp hơn tiêu chuẩn, máy nén phải hoạt động lâu hơn để đạt nhiệt độ mong muốn, dẫn đến quá tải và giảm tuổi thọ. Ngược lại, nếu điện áp quá cao, các linh kiện điện tử và bo mạch có thể bị quá áp và hư hỏng.
- Lắp cầu chì bảo vệ: Cầu chì và aptomat đóng vai trò như “lớp bảo vệ cuối cùng” của hệ thống điện. Khi xảy ra sự cố như quá tải hoặc chập mạch, các thiết bị này sẽ tự động ngắt dòng điện, ngăn không cho dòng điện tiếp tục chạy qua và gây hư hỏng lan rộng. Nếu không có thiết bị bảo vệ, dòng điện sự cố có thể làm cháy dây dẫn, hỏng điều hòa hoặc thậm chí gây cháy toàn bộ hệ thống điện trong nhà
- Cắt nguồn điện trước khi đấu nối: Điện là nguồn năng lượng nguy hiểm vì không thể quan sát bằng mắt thường. Nếu không ngắt nguồn điện hoàn toàn, chỉ cần chạm vào dây dẫn hoặc điểm nối hở, dòng điện có thể đi qua cơ thể và gây giật điện.
Những lưu ý khi đấu nối điện cho điều hòa 1 chiều
Sơ đồ đấu điện điều hòa 1 chiều không quá phức tạp, nhưng đòi hỏi sự chính xác và tuân thủ đúng kỹ thuật. Nếu bạn đã có kiến thức cơ bản về điện, hoàn toàn có thể tự thực hiện theo hướng dẫn. Tuy nhiên, với những trường hợp không chắc chắn, bạn vẫn nên nhờ thợ chuyên môn để đảm bảo an toàn và độ bền cho thiết bị.
Nếu bạn đang cần tư vấn chi tiết về lắp đặt, lựa chọn thiết bị phù hợp hoặc hỗ trợ kỹ thuật, bạn có thể liên hệ trực tiếp với Nagakawa để được đội ngũ chuyên gia hướng dẫn cụ thể, đảm bảo hệ thống vận hành ổn định, an toàn và đúng tiêu chuẩn ngay từ đầu.
|
