Điều hòa âm trần có hai loại phổ biến: điều hòa âm trần cassette và điều hòa âm trần nối ống gió, mỗi loại có cấu tạo và kỹ thuật lắp đặt riêng. Để đảm bảo thiết bị hoạt động bền bỉ, đúng công suất, việc lắp đặt cần tuân thủ quy trình kỹ thuật chuẩn. Cùng Nagakawa tìm hiểu chi tiết cách lắp đặt điều hòa âm trần trong bài viết dưới đây!
Quy trình lắp đặt điều hòa âm trần cassette
Điều hòa âm trần cassette là loại điều hòa được lắp đặt chìm trong trần nhà, chỉ lộ ra mặt nạ (panel) phía ngoài. Để đảm bảo thiết bị hoạt động hiệu quả và bền bỉ, quá trình lắp đặt cassette cần tuân thủ đúng kỹ thuật. Nagakawa gợi ý tới bạn sơ đồ lắp đặt điều hòa âm trần và cách lắp đặt chi tiết như sau:

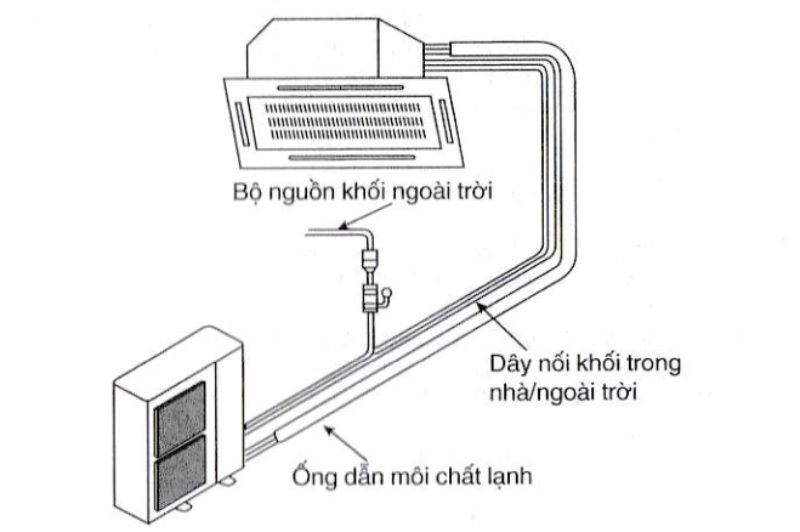

Sơ đồ lắp đặt, thi công điều hoà âm trần
Bước 1 - Chọn vị trí lắp đặt dàn lạnh
Kỹ thuật viên cần chọn vị trí lắp đặt ở trung tâm phòng để luồng gió được phân bổ đều. Trần nhà phải đủ chắc chắn để chịu lực, tránh các khu vực gần nguồn nhiệt, hơi nước hoặc vật cản luồng gió.0

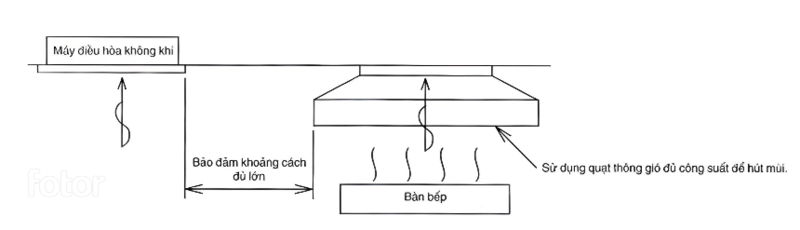

Điều hòa nên đặt cách xa khu vực bếp để tránh khí nóng ảnh hưởng đến cảm biến nhiệt.
Bước 2 - Lắp đặt dàn lạnh âm trần
Kỹ thuật viên đánh dấu vị trí trên trần, khoan lỗ và cố định giá treo bằng ty ren. Sau đó, lắp dàn lạnh và cân chỉnh bằng thước thủy để đảm bảo cân bằng, hạn chế rung lắc khi hoạt động.

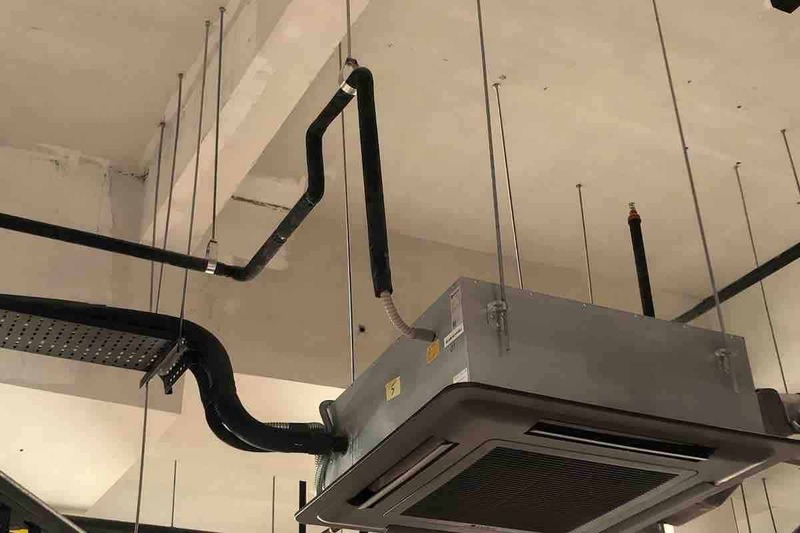

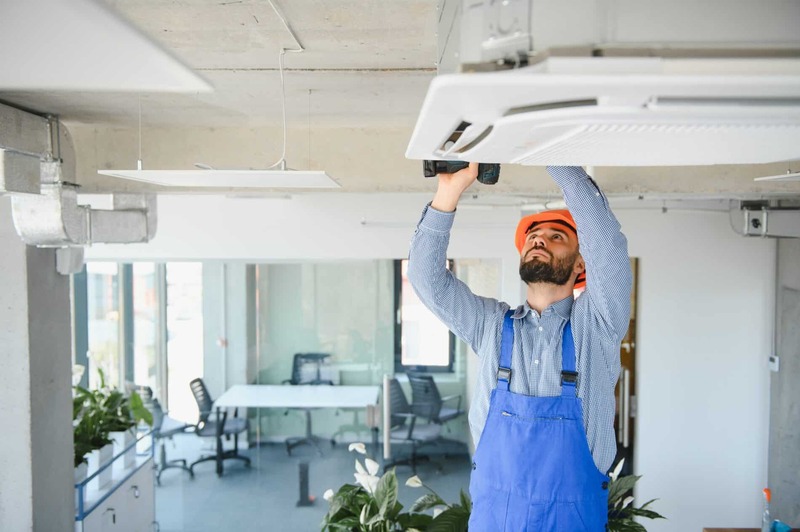

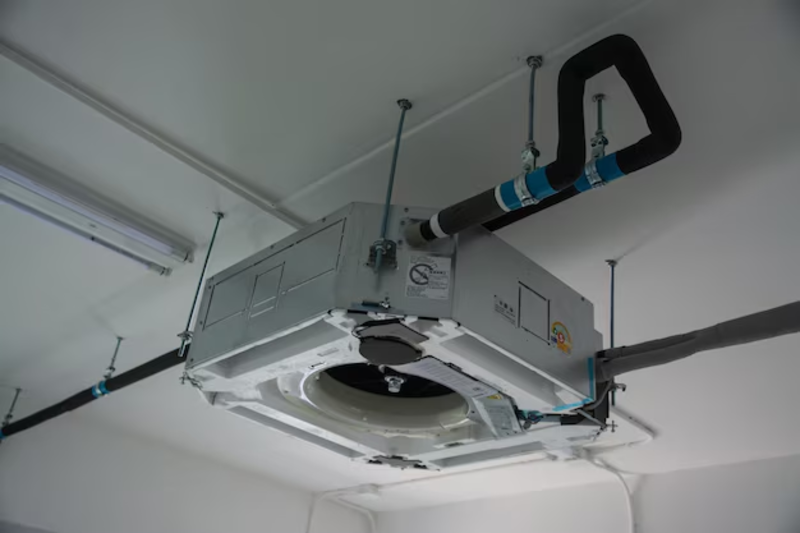

Quy trình lắp đặt dàn lạnh bao gồm cố định giá đỡ, treo dàn lạnh đúng kỹ thuật và kiểm tra độ chắc chắn.
Bước 3 - Lắp đặt dàn nóng
Dàn nóng cần được đặt ở nơi thông thoáng, cách tường ít nhất 30cm và cao hơn mặt đất khoảng 10cm để đảm bảo khả năng tản nhiệt. Kỹ thuật viên cần tránh lắp đặt ở những khu vực có ánh nắng trực tiếp hoặc nơi ẩm ướt, dễ gây hư hỏng thiết bị.

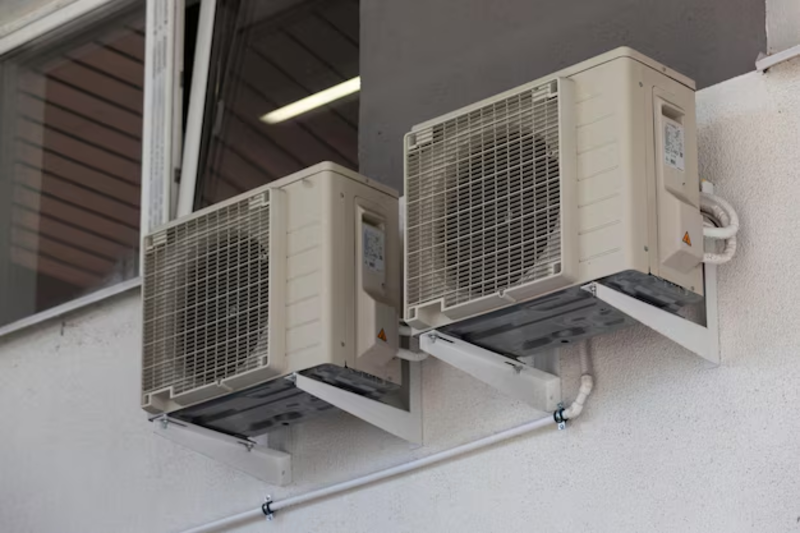

Dàn nóng phải được lắp ở nơi thông thoáng, tránh ánh nắng trực tiếp.
Bước 4 - Kết nối đường ống gas
- Cắt và loe ống đồng theo đúng kỹ thuật
- Kết nối với dàn lạnh và dàn nóng.
- Tiến hành hút chân không để loại bỏ hơi ẩm và kiểm tra rò rỉ bằng dung dịch xà phòng.
Bạn có thể tham khảo chi tiết cách thực hiện tại bài viết hút chân không máy lạnh.

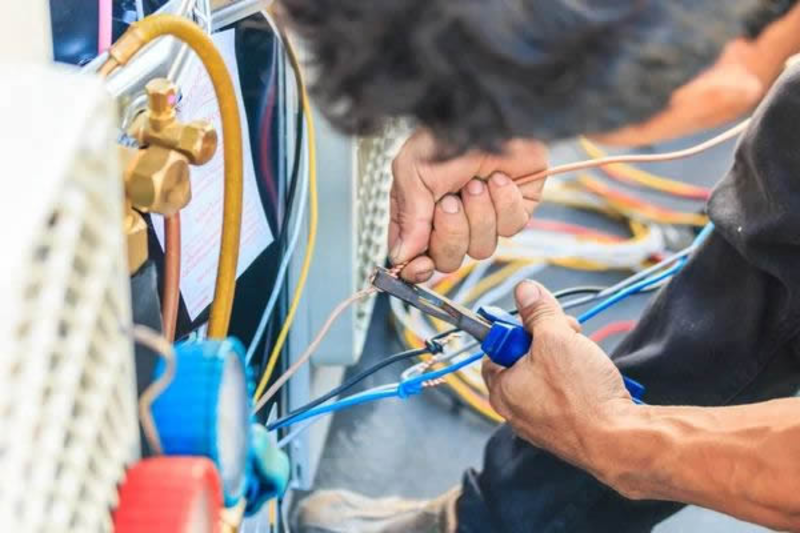

Đường ống gas được nối theo đúng kỹ thuật, đảm bảo kín khí để hệ thống làm lạnh hoạt động ổn định.
Bước 5 - Nối đường ống xả nước trong nhà
- Lắp ống xả với độ dốc tối thiểu 1/100 để nước chảy tự nhiên.
- Bọc cách nhiệt cho ống để tránh ngưng tụ nước.
- Nối chặt ống vào đầu thoát nước, dùng kẹp hoặc keo chuyên dụng.
- Có thể lắp thêm bẫy nước nếu đường ống dài hoặc phức tạp.
- Kiểm tra bằng cách đổ nước vào khay xả để đảm bảo nước thoát tốt, không rò rỉ.
Đường ống xả nước cần có độ dốc phù hợp để nước thoát ra ngoài dễ dàng, tránh đọng nước gây rò rỉ.
Bước 6 - Thêm lớp cách nhiệt – bảo ôn
- Đo và cắt lớp bảo ôn có chiều dài phù hợp với ống đồng.
- Đặt bảo ôn sát vào ống đồng, thực hiện quấn chặt theo toàn bộ chiều dài đường ống, không để hở.
- Dùng băng keo cách nhiệt quấn chặt tại các đầu nối và điểm tiếp giáp để tránh rò rỉ nhiệt.
- Kiểm tra lại toàn bộ lớp bảo ôn, dùng thêm băng keo hoặc dây rút để cố định nếu cần.

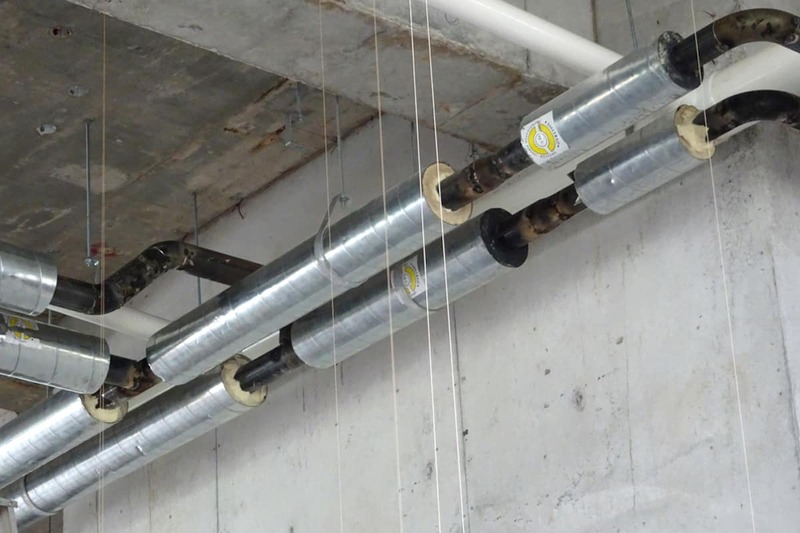

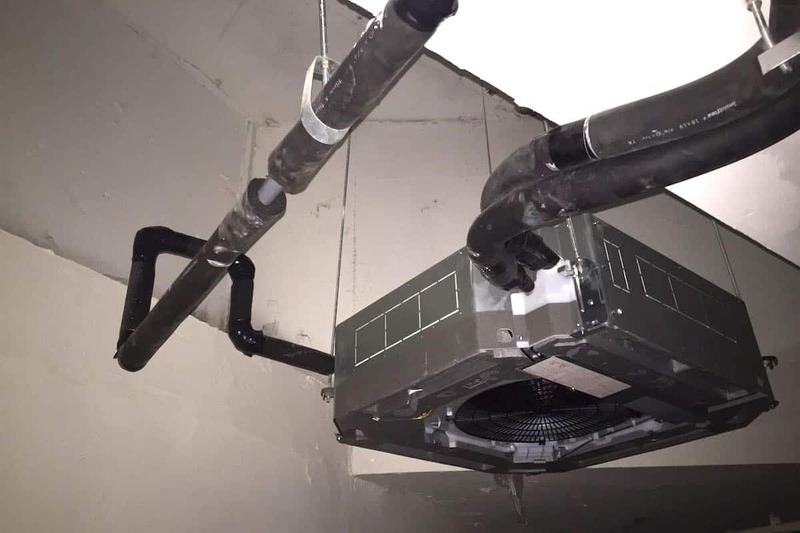

Lớp cách nhiệt giúp hạn chế thất thoát nhiệt, bảo vệ đường ống và tăng hiệu suất làm lạnh của điều hòa.
Bước 7 - Đấu nối dây điện theo đúng quy định kỹ thuật
- Ngắt nguồn điện hoàn toàn trước khi thi công.
- Đấu đúng dây nguồn và dây điều khiển theo sơ đồ kỹ thuật đi kèm máy.
- Sử dụng dây dẫn đúng tiết diện, đầu nối chắc chắn, có bọc cách điện cẩn thận.

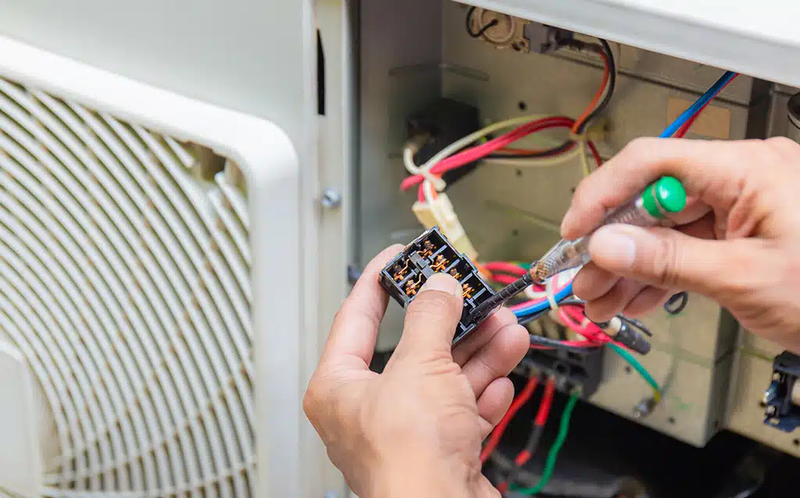

Dây điện được kết nối đúng sơ đồ, đảm bảo an toàn và giúp thiết bị vận hành ổn định.
Bước 8 - Kiểm tra và cài đặt các chế độ máy
- Bật nguồn và kiểm tra các chế độ như làm lạnh, quạt gió và hẹn giờ.
- Đo nhiệt độ phòng, kiểm tra lưu lượng gió và điều chỉnh công suất làm lạnh, tốc độ quạt phù hợp với diện tích không gian.
Các chế độ vận hành được kiểm tra và cài đặt để đảm bảo thiết bị hoạt động đúng công suất mong muốn.

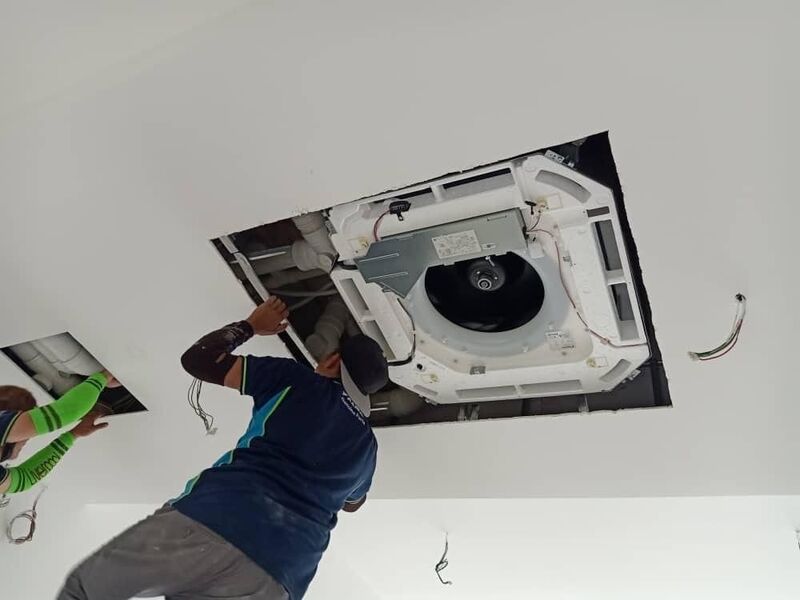

Bước 9 - Lắp đặt mặt nạ điều hòa (Panel)
- Đặt mặt nạ lên dàn lạnh, căn chỉnh sao cho khớp hoàn toàn với khung máy.
- Cố định mặt nạ bằng cách siết chặt ốc vít tại các điểm lắp đặt.
- Kiểm tra lại toàn bộ viền mặt nạ, đảm bảo không có khe hở và mặt nạ được lắp chắc chắn.

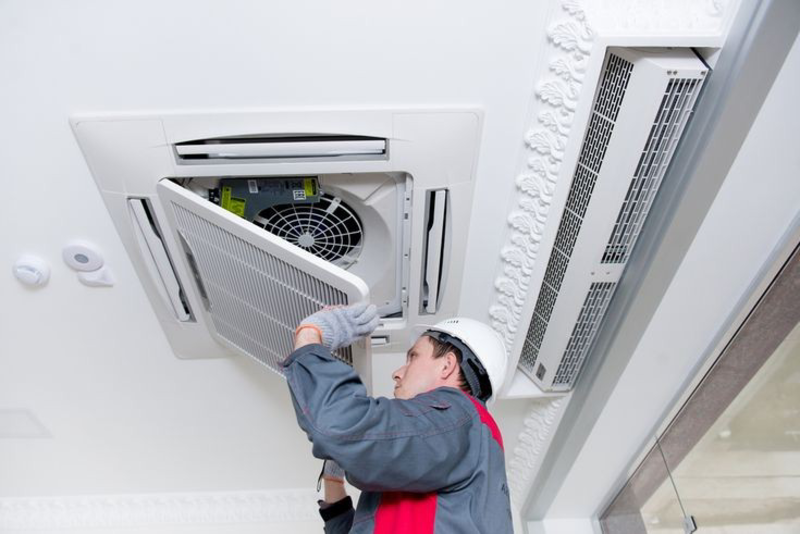

Mặt nạ được lắp chắc chắn, đúng vị trí để đảm bảo tính thẩm mỹ và phân phối gió hiệu quả.
Bước 10 - Kiểm tra và chạy thử máy
Sau khi hoàn tất lắp đặt, kỹ thuật viên cần kiểm tra toàn bộ hệ thống để đảm bảo điều hòa hoạt động đúng cách, đạt hiệu suất làm lạnh tối ưu và an toàn khi sử dụng. Quá trình kiểm tra bao gồm ba bước sau:
- Kiểm tra vận hành: Kỹ thuật viên bật máy để kiểm tra tất cả các chế độ hoạt động, bao gồm làm lạnh, quạt gió, hẹn giờ và các tính năng đi kèm.
- Kiểm tra mức độ lạnh: Kỹ thuật viên đo nhiệt độ không khí tại cửa gió ra và trong phòng để đảm bảo máy làm lạnh đồng đều, không có hiện tượng nhiệt độ chênh lệch quá lớn hoặc luồng gió yếu.
- Kiểm tra độ an toàn: Kỹ thuật viên dùng dung dịch xà phòng để phát hiện rò rỉ gas, kiểm tra các mối nối điện nhằm tránh tình trạng chập cháy và đảm bảo nước xả không bị rò rỉ gây thấm trần.
Hệ thống được vận hành thử để kiểm tra khả năng làm lạnh, độ an toàn và các thông số kỹ thuật.
Lưu ý khi lắp đặt điều hòa nối âm trần:
|
Xem video chi tiết cho quy trình lắp đặt điều hòa cassette (âm trần) tại đây:
Quy trình lắp đặt điều hòa âm trần nối ống gió
Điều hòa âm trần nối ống gió là hệ thống điều hòa có dàn lạnh được giấu hoàn toàn bên trong trần nhà, không có mặt nạ (panel) lộ ra ngoài như điều hòa cassette. Không khí lạnh được dẫn qua hệ thống ống gió đến các cửa gió đặt tại nhiều vị trí trong phòng, giúp phân bổ luồng gió đồng đều. Cách lắp đặt điều hòa nối ống gió như sau:
Bước 1: Lắp dàn lạnh
- Xác định vị trí lắp đặt dàn lạnh, đảm bảo khoảng cách từ trần nhà từ 30 – 50 cm.
- Gắn giá đỡ chuyên dụng lên khung xương trần, kiểm tra độ chắc chắn.
- Đưa dàn lạnh vào vị trí, cố định bằng bulông hoặc giá treo, đảm bảo không bị rung lắc.

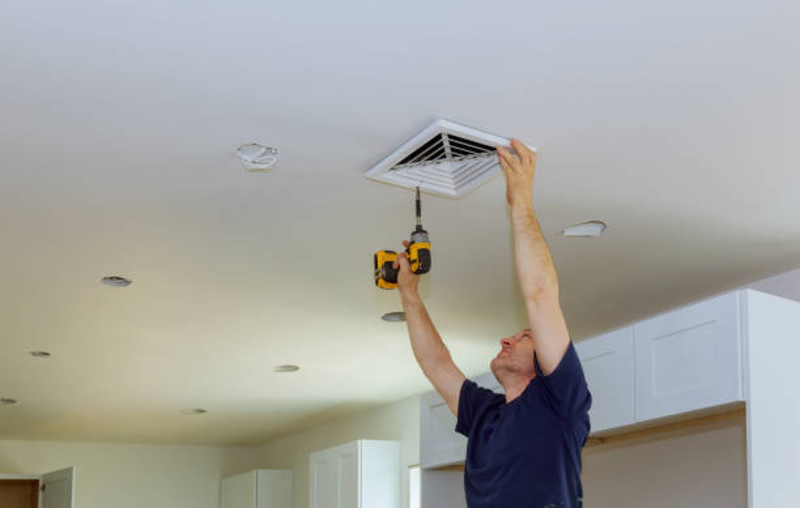

- Lắp đặt các ống gió theo bản vẽ thiết kế: xác định đúng vị trí cửa gió cấp và hồi, nối các đoạn ống bằng keo và băng keo chuyên dụng, đảm bảo kín khít.
- Gia cố các điểm treo ống gió bằng thanh treo hoặc dây thép, đảm bảo không bị võng hay cong vênh trong quá trình vận hành.

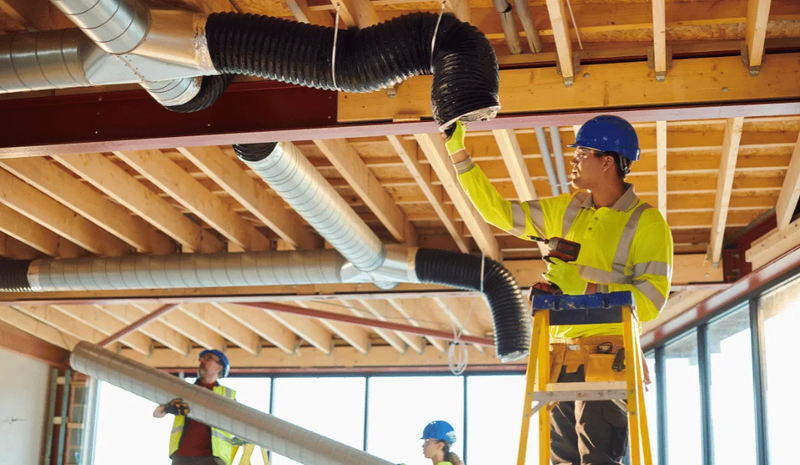

Dàn lạnh được treo chắc chắn trên trần, kết nối với hệ thống ống gió để dẫn khí đến các khu vực khác nhau.
Bước 2: Lắp dàn nóng
- Chọn vị trí đặt dàn nóng ở nơi thông thoáng, cách tường tối thiểu 30cm và cách trần ít nhất 50cm.
- Đặt dàn nóng lên giá đỡ hoặc bệ bê tông, đảm bảo bề mặt bằng phẳng và chắc chắn.
- Cố định dàn nóng bằng bulông hoặc giá kẹp, kiểm tra độ vững chắc để hạn chế rung lắc.
- Nếu lắp ngoài trời, lắp thêm mái che để bảo vệ dàn nóng khỏi nắng và mưa lớn.
- Đảm bảo khoảng cách giữa dàn nóng và dàn lạnh trong khoảng 3 – 10 mét để duy trì hiệu suất làm lạnh.

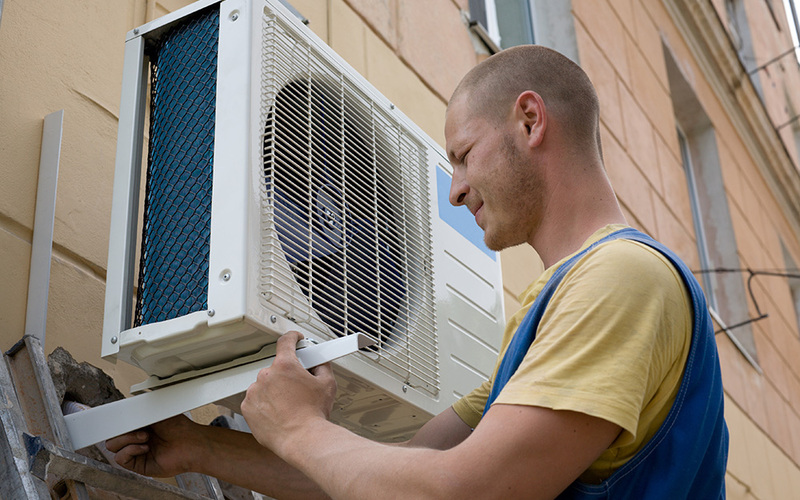

Dàn nóng được lắp ngoài trời hoặc nơi thông thoáng, đảm bảo khoảng cách hợp lý để thoát nhiệt tốt.
Bước 3: Nối ống gas
- Xác định kích thước ống đồng phù hợp (thường từ 10mm – 16mm), sau đó đo, cắt và loe đầu ống để đảm bảo kết nối chính xác.
- Nối ống vào cổng gas của dàn nóng và dàn lạnh, siết chặt mối nối ren.
- Kiểm tra độ kín bằng bọt xà phòng hoặc thiết bị chuyên dụng để tránh rò rỉ.
Ống gas được kết nối đúng tiêu chuẩn, đảm bảo kín khít để hệ thống làm lạnh hoạt động ổn định.
Bước 4: Đấu dây điện
- Đấu dây nguồn vào dàn nóng và dàn lạnh theo đúng sơ đồ kỹ thuật và siết chặt các đầu nối để đảm bảo chắc chắn.
- Kiểm tra toàn bộ hệ thống điện để đảm bảo không xảy ra chập cháy hoặc rò rỉ trước khi vận hành máy.
Dây điện được nối chính xác theo sơ đồ kỹ thuật, đảm bảo an toàn khi vận hành.

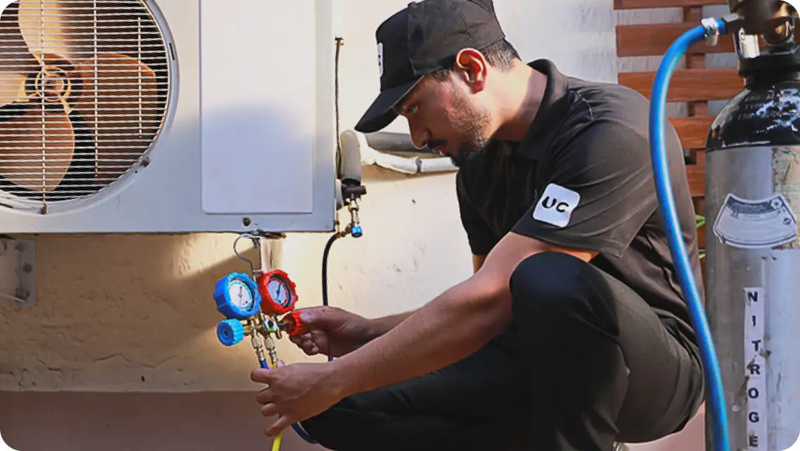

Bước 5: Hút chân không nạp gas và chạy thử máy lạnh
- Hút chân không khoảng 15 - 30 phút để loại bỏ hơi ẩm và không khí trong ống đồng.
- Nạp gas theo đúng tiêu chuẩn.
- Chạy thử máy khoảng 30 phút để đảm bảo hệ thống vận hành ổn định.
Hệ thống được hút chân không, nạp gas đủ tiêu chuẩn và chạy thử để kiểm tra hiệu suất làm lạnh.
Lưu ý khi lắp đặt điều hòa nối nối ống gió
|
Mặc dù có những điểm chung trong quy trình lắp đặt, mỗi loại điều hòa âm trần yêu cầu một số kỹ thuật và phương pháp lắp đặt khác nhau, đặc biệt là về cấu trúc trần và hệ thống ống dẫn khí. Do đó, bạn cần xác định rõ loại điều hòa muốn lắp đặt để có thể lên kế hoạch thi công hợp lý và chính xác.
Lắp đặt điều hòa âm trần là một quy trình kỹ thuật đòi hỏi độ chính xác cao, sự hiểu biết sâu về cấu tạo máy cũng như điều kiện thi công thực tế. Nếu không có chuyên môn, việc tự lắp đặt có thể dẫn đến sai sót, ảnh hưởng đến hiệu suất và tuổi thọ máy. Do đó, người dùng nên lựa chọn đơn vị thi công chuyên nghiệp, có kinh nghiệm và chứng chỉ kỹ thuật để đảm bảo thiết bị vận hành ổn định, đúng công suất.
Trên đây là cách lắp đặt điều hòa âm trần cassette và điều hòa âm trần nối ống gió đúng kỹ thuật, giúp thiết bị hoạt động hiệu quả và bền bỉ theo thời gian. Tuy nhiên, để đảm bảo quá trình thi công diễn ra an toàn và đạt chuẩn, bạn nên lựa chọn sản phẩm từ những thương hiệu uy tín. Nếu đang tìm kiếm một giải pháp làm mát tối ưu, bạn có thể tham khảo các mẫu điều hòa âm trần Nagakawa, đi kèm dịch vụ tư vấn và lắp đặt chuyên nghiệp, giúp bạn an tâm sử dụng.
|
