Để lắp đặt điều hòa âm trần an toàn và đúng kỹ thuật, bạn cần lưu ý đến kích thước của thiết bị. Mỗi loại điều hòa âm trần có kiểu dáng và kích thước khác nhau. Trong bài viết sau, Nagakawa sẽ tổng hợp kích thước tiêu chuẩn của điều hòa âm trần cùng với những lưu ý khi lựa chọn.
Kích thước điều hòa âm trần nối ống gió
Điều hòa âm trần nối ống gió là loại điều hòa lắp trên trần, chỉ để lộ cửa gió ra ngoài và sử dụng hệ thống ống gió để phân phối khí lạnh hoặc khí ấm đến nhiều khu vực khác nhau cùng một lúc.
Kích thước của thiết bị này sẽ khác nhau tùy theo từng hãng sản xuất và model máy và công suất cụ thể. Cụ thể:
-
Kích thước điều hòa 18.000-24.000 BTU/h: Cao x Dài x Rộng khoảng 250 x 1000 x 800 (mm).
-
Kích thước điều hòa 34.000-48.000 BTU/h: Cao x Dài x Rộng khoảng 300 x 1500 x 680 (mm).

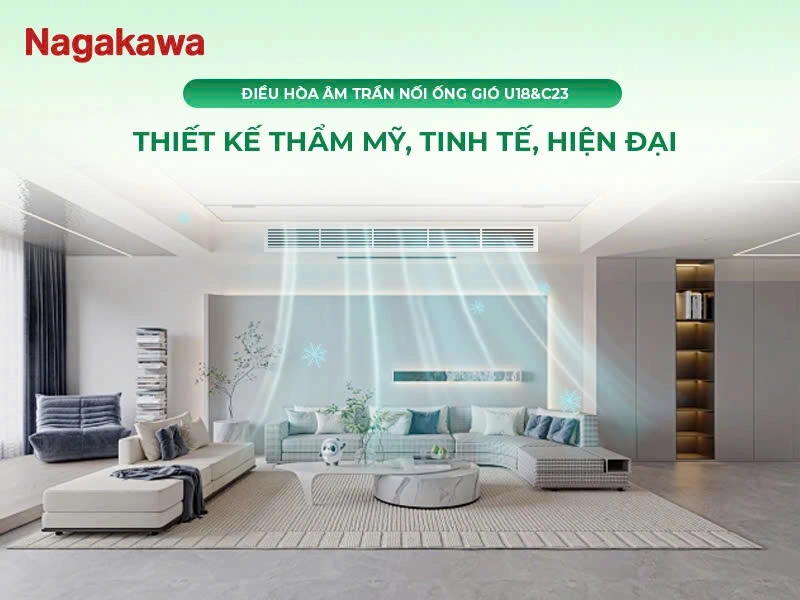

Dàn lạnh của âm trần nối ống gió 18.000BTU/h có kích thước 250 x 1000 x 800 (mm)
Để đảm bảo việc lắp đặt đúng kỹ thuật, khi lựa chọn kích thước cho điều hòa âm trần nối ống gió, bạn có thể áp dụng công thức dưới đây:
Độ cao điều hòa phù hợp = Độ cao trần - (20-30 cm)
Nếu bạn muốn xác định xem độ cao trần của mình có đủ để lắp đặt mẫu âm trần nối ống gió hay không, bạn có thể sử dụng công thức bên dưới:
Độ cao trần phù hợp = Độ cao điều hòa + (20-30 cm)
|
Lưu ý: Độ cao trần ở đây được hiểu là độ sâu trong trần, tính từ trần giả (hoặc trần thạch cao) đến trần bê tông. |
Kích thước điều hòa âm trần cassette
Điều hòa âm trần cassette là thiết bị được lắp ẩn trong trần nhà, chỉ để lộ phần mặt nạ ra ngoài, thổi khí lạnh hoặc khí ấm thông qua các cửa gió trên mặt nạ. Dưới đây là kích thước trung bình của 3 loại âm trần cassette phổ biến:
Kích thước điều hòa Cassette âm trần mini
-
Cục lạnh (CxDxR): 260 x 575 x 575 (mm)
-
Cục nóng (CxDxR): 750 x 875 x 345 (mm).
-
Mặt nạ (CxDxR): 51 x 700 x 700 (mm).
Kích thước máy điều hòa âm trần Cassette tiêu chuẩn
-
Cục lạnh (CxDxR): 288 x 840 x 840 (mm).
-
Cục nóng (CxDxR): 330 x 830 x 900 (mm).
-
Mặt nạ (CxDxR): 50 x 950 x 950 (mm).
Kích thước điều hòa âm trần Cassette 1 hướng thổi
-
Cục lạnh (CxDxR):132 x 860 x 450 (mm).
-
Mặt nạ (CxDxR): 34 x 1100 x 500 (mm).

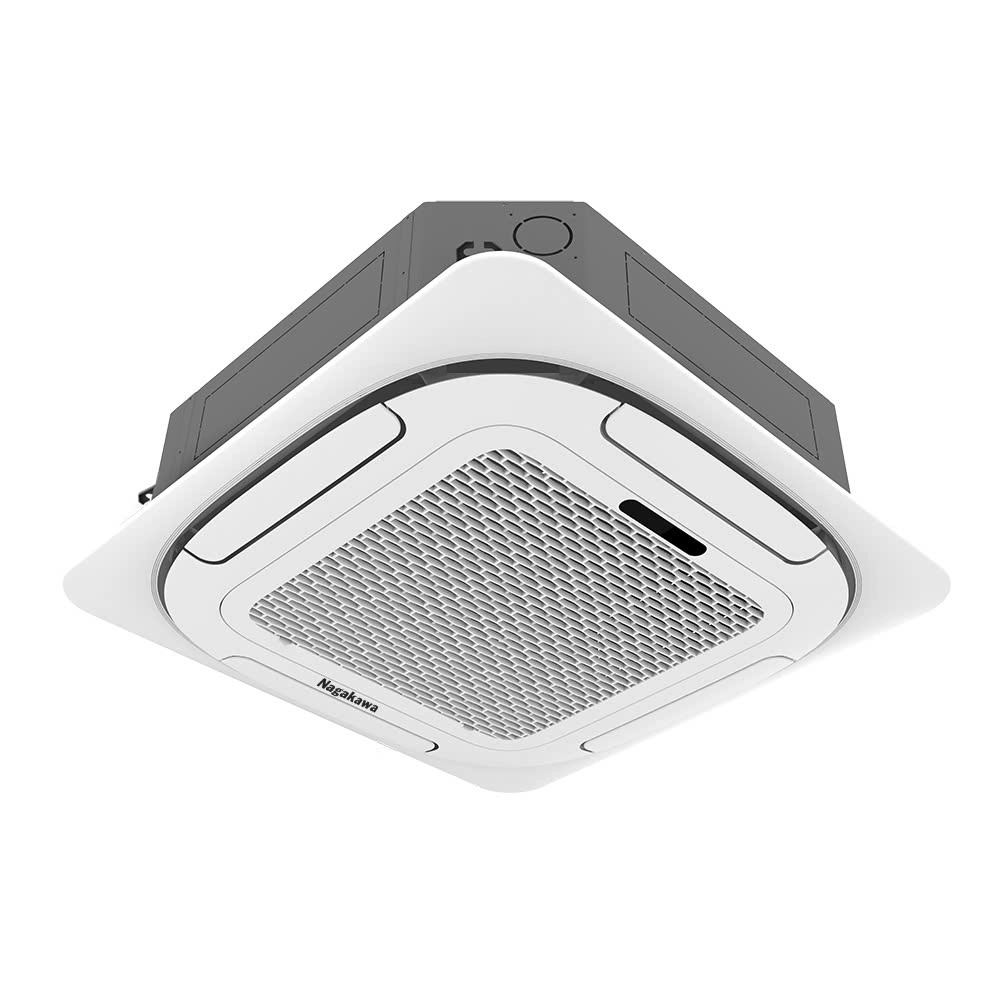

Dàn lạnh cassette âm trần mini nhỏ gọn, dễ lắp đặt
Kích thước miệng gió điều hòa âm trần nối ống gió
Cửa gió (miệng gió) điều hoà âm trần là bộ phận được lắp ở miệng thổi gió của thiết bị, có công dụng hút không khí trong phòng ra ngoài và ngược lại. Kích thước cửa gió sẽ khác nhau tùy vào loại điều hoà và bạn có thể yêu cầu kích thước riêng với người bán.
Dưới đây là bảng kích thước tiêu chuẩn của các loại cửa gió thông dụng:
|
Loại miệng gió |
Kích thước mặt tiêu chuẩn (mm) |
Hình ảnh |
|

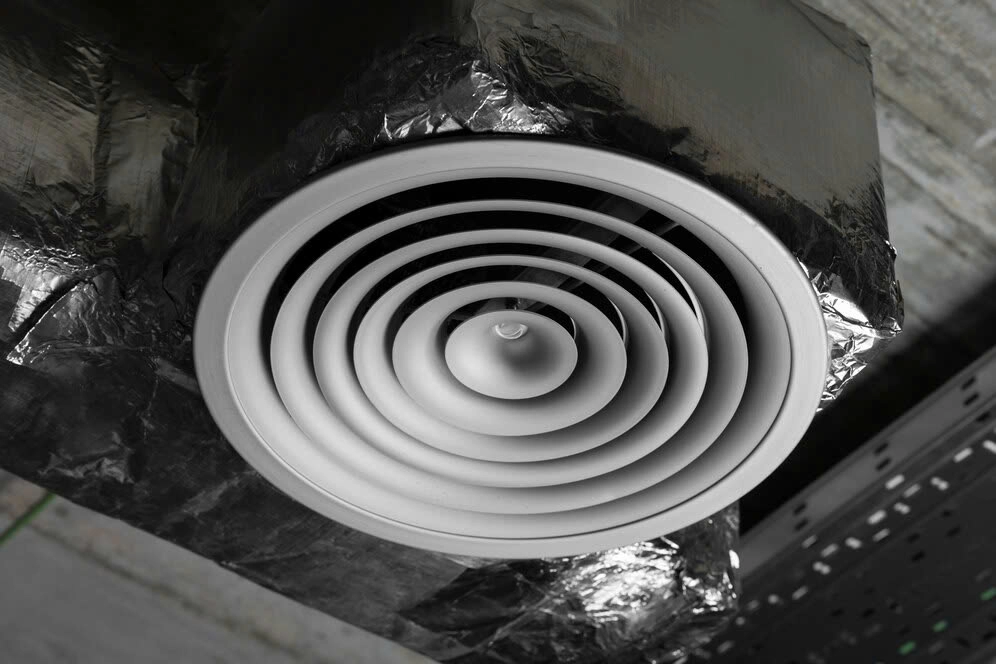

Miệng gió tròn |
Đa dạng từ 100-600mm |
|
|

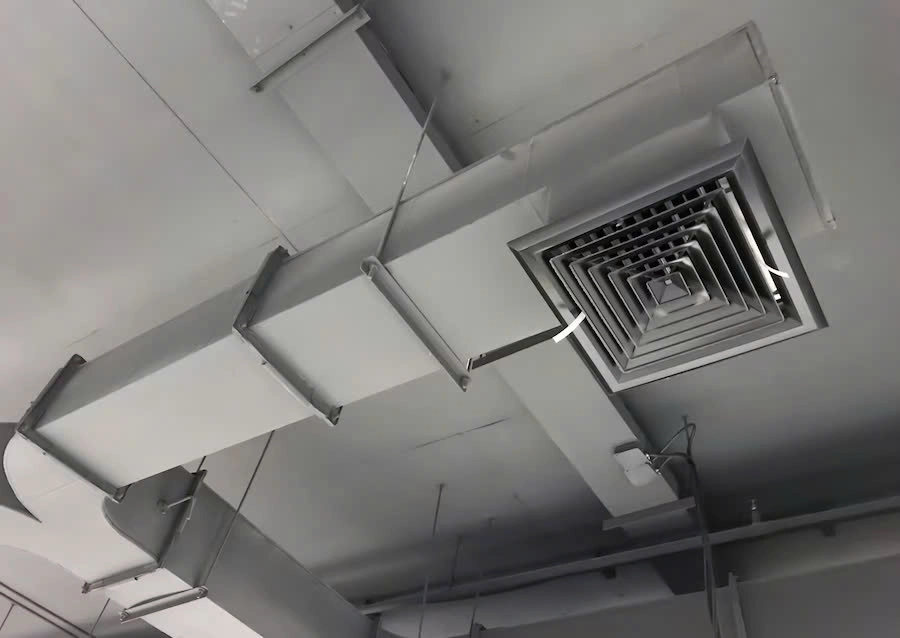

Miệng gió khuếch tán |
250x250, 300x300, 350x350, 400x400, 450x450, 500x500, 550x550, 600x600 |
|
|

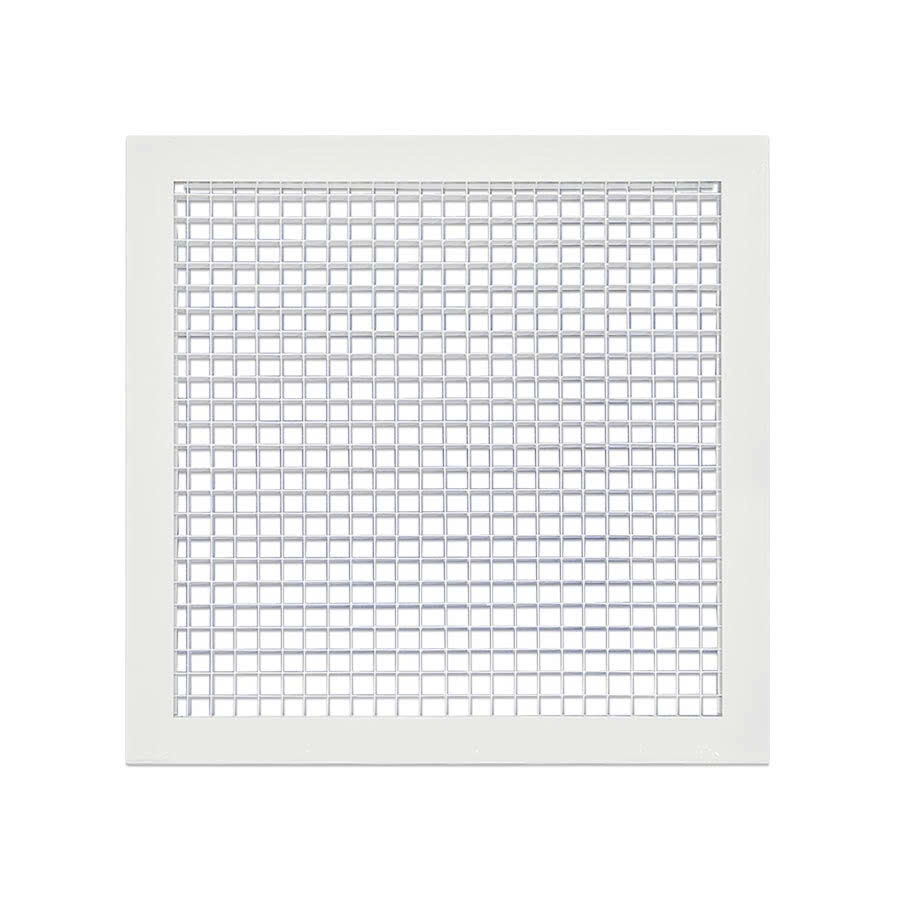

Miệng gió sọt trứng |
210x210, 285x285, 360x360, 435x435, 510x510 |
|
|

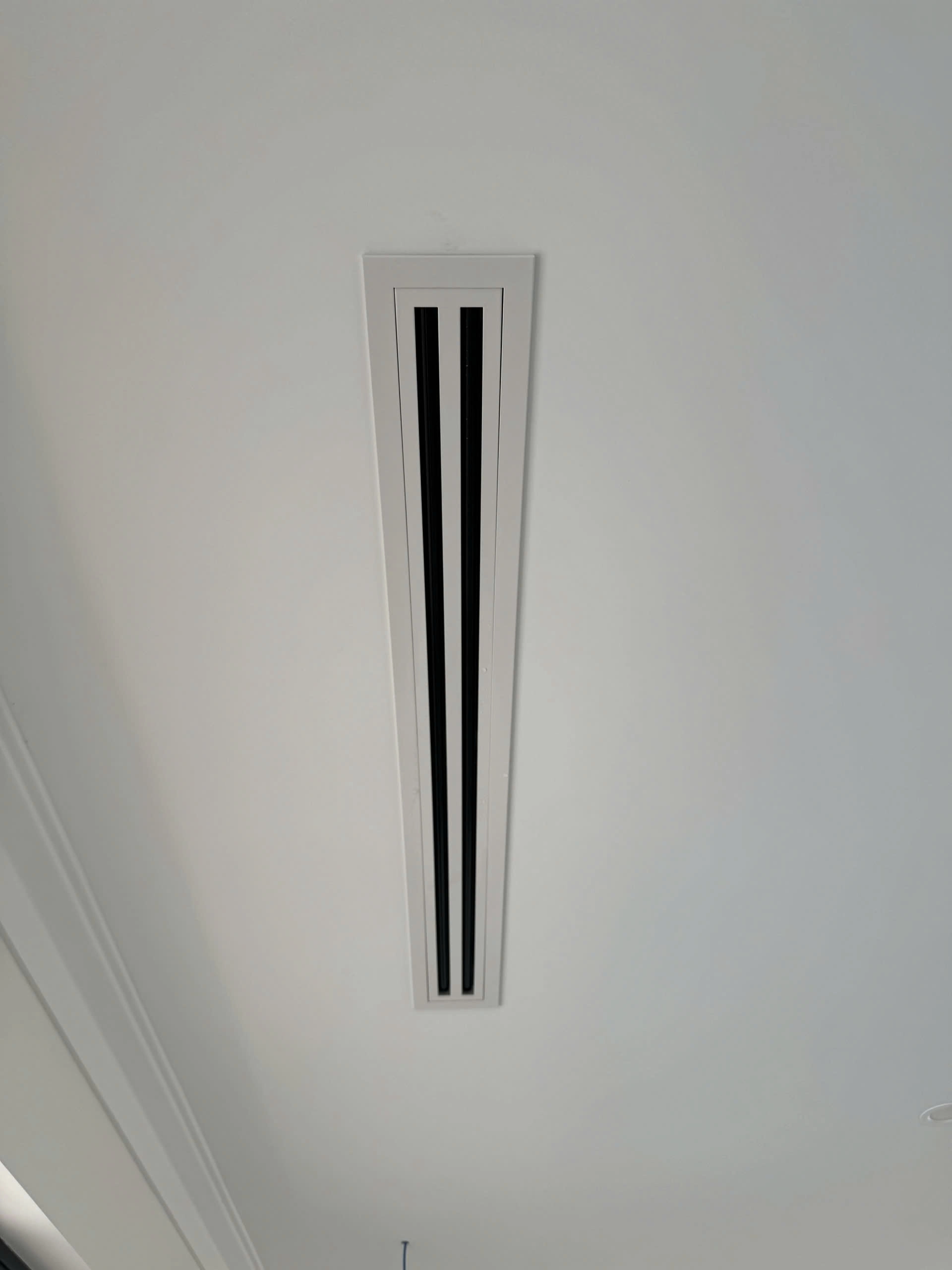

Miệng gió Linear |
460×260, 660×260, 860×260, 1060×260 |
|
|

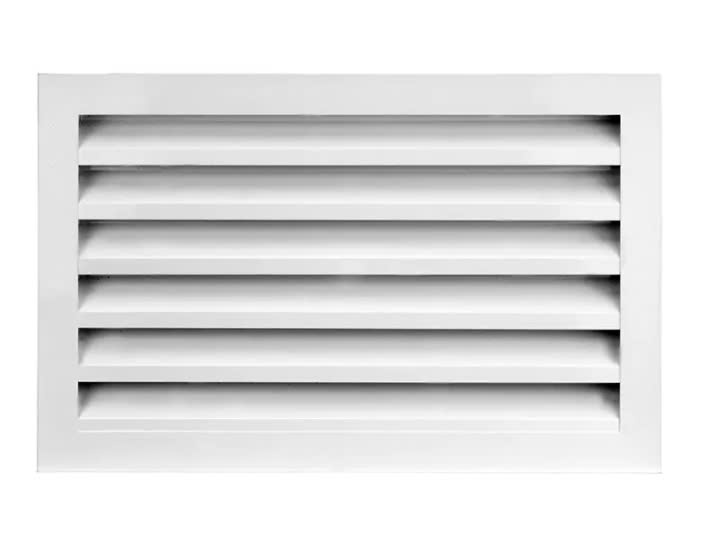

Miệng gió lá sách |
210x210, 285x285, 360x360, 435x435, 510x510 |
|
|

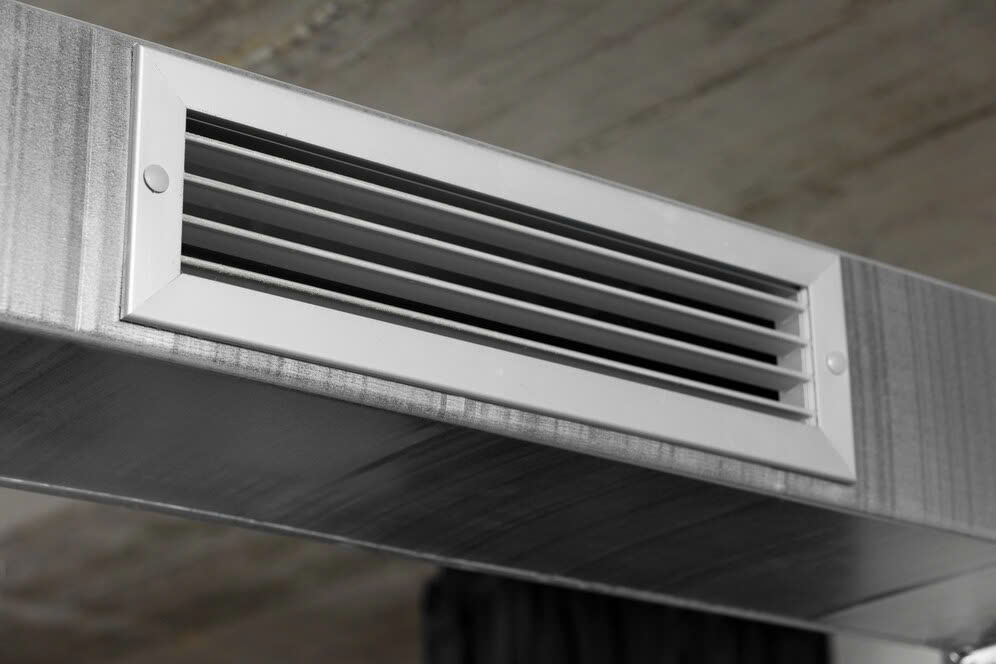

Miệng gió khe dài slot |
460×260, 660×260, 860×260, 1060×260 |
|
|

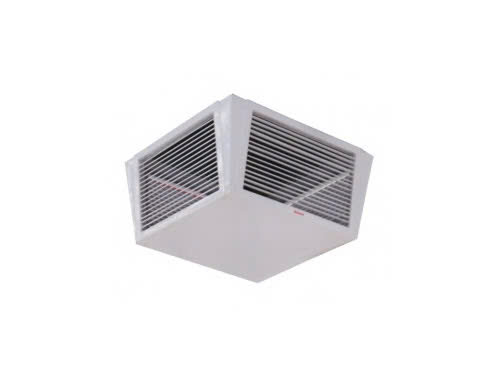

Miệng gió hình trụ thổi 4 hướng |
670x670 |
|
|

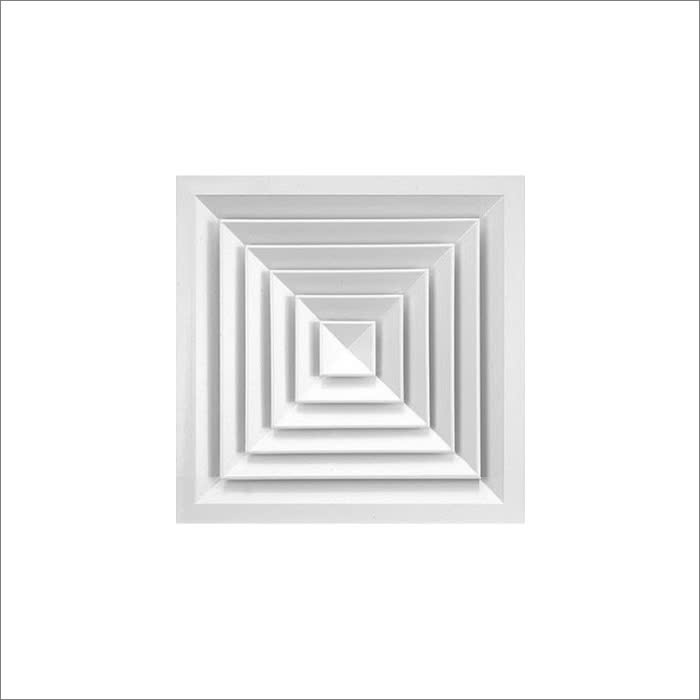

Miệng gió 4 hướng thổi |
300x300, 375x375, 450x450, 525x525, 600x600 |
|
|

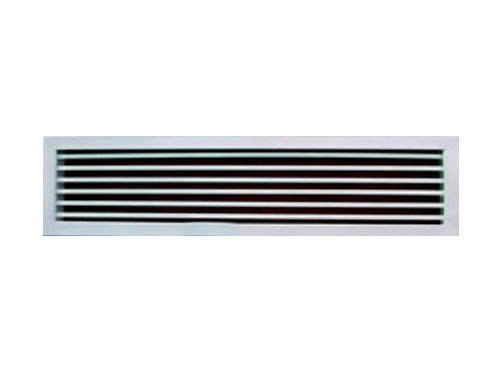

Miệng gió Louver che mưa |
Đa dạng từ 200x200-1500x1000 |
|
|

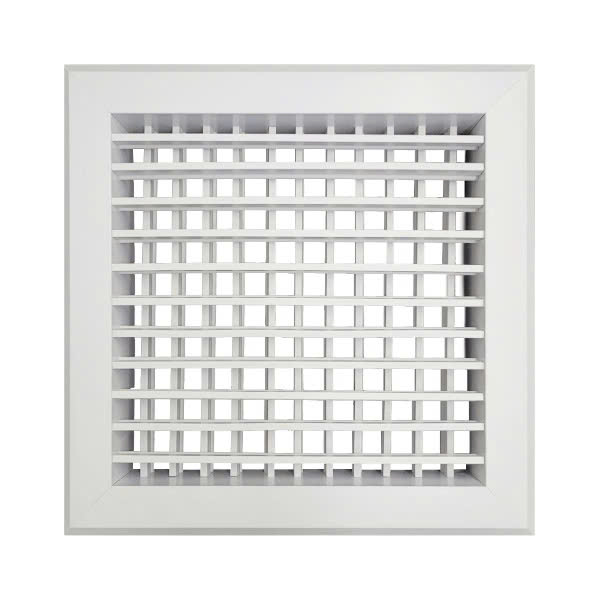

Miệng gió 2 lớp |
210x210, 260x260, 360x360, 510x510, 1200x200 |
|
|

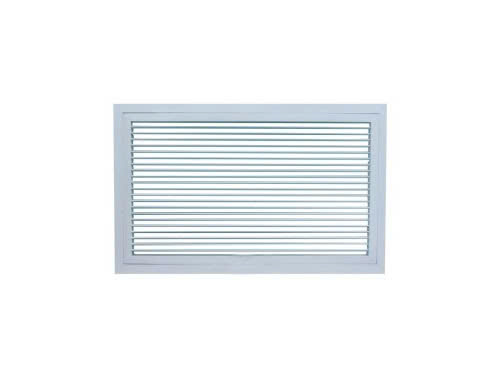

Miệng gió 1 lớp |
210x210, 260x260, 360x360, 510x510, 1200x200 |
|
|

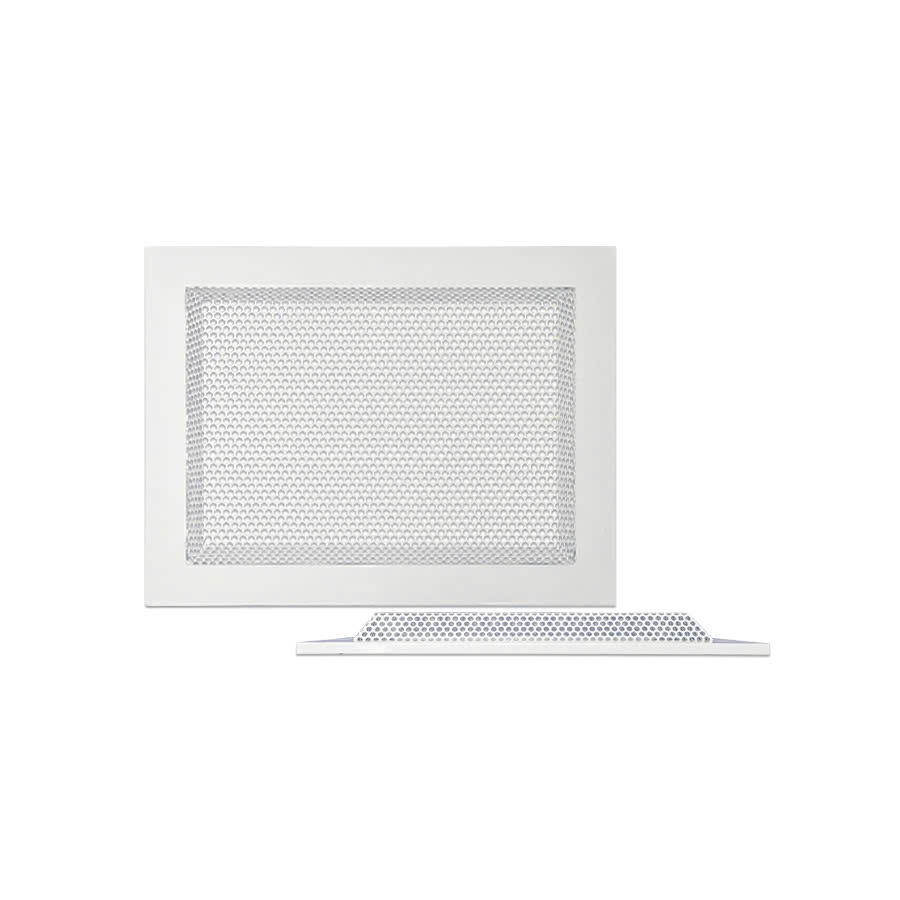

Miệng gió soi lỗ |
Theo yêu cầu |
|
|

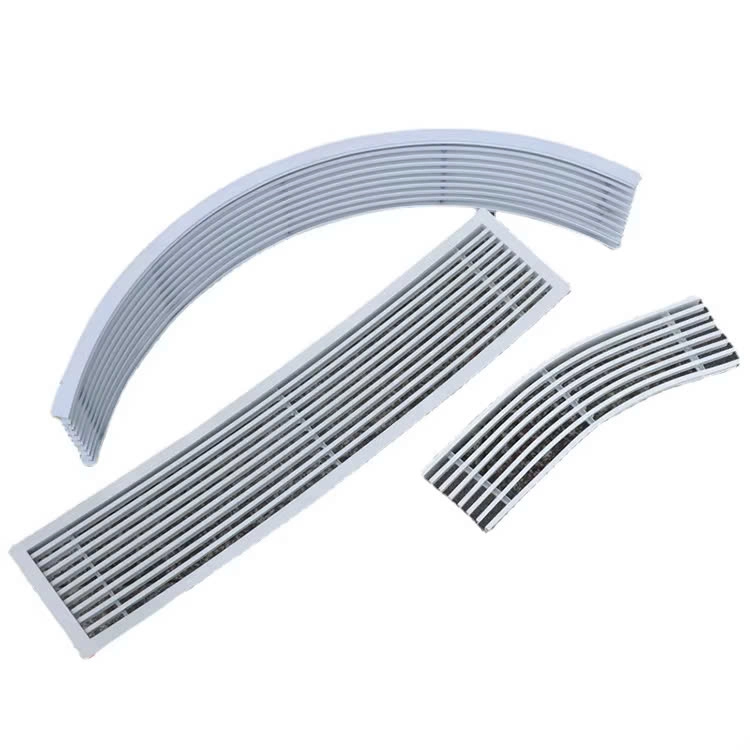

Miệng gió cong |
Theo yêu cầu |
|
Hướng dẫn chọn kích thước điều hòa âm trần phù hợp
Bạn có thể dựa trên 4 yếu tố sau để chọn kích thước máy lạnh âm trần phù hợp:
Chọn kích thước điều hòa âm trần theo diện tích phòng
Nếu phòng quá lớn so với công suất điều hòa, máy nén sẽ phải hoạt động liên tục, khiến tiêu hao nhiều điện năng, giảm độ bền của thiết bị và hiệu quả làm mát không được như mong đợi.
Để tính công suất máy lạnh âm trần phù hợp, bạn làm phép tính công suất điều hòa (BTU) = Diện tích phòng (m²) * 600 (BTU/m²). Ví dụ, diện tích 30m² sẽ cần công suất là 30 * 600 = 18.000 BTU.
|
Diện tích phòng |
Công suất máy lạnh |
Kích thước máy lạnh (tham khảo) |
|
16m2 – 22m2 |
12.000BTU/h (1.5 HP) |
570 x 570 x 260 (DxRxC) |
|
22m2 – 30m2 |
18.000BTU/h (2HP) |
830 x 830 x 230 (DxRxC) |
|
30m2 – 40m2 |
24.000BTU/h (2.5HP) |
840 x 840 x 246 (DxRxC) |
|
>40m2 |
>36.000BTU (4HP) |
840 x 840 x 245 (DxRxC) |
Lưu ý: Kích thước ghi trong bảng chỉ mang tính tham khảo. Kích thước thực tế có thể khác biệt tùy theo từng model và thương hiệu máy.
Xem thêm: Cách tính công suất máy lạnh âm trần chi tiết từ chuyên gia
Chọn kích thước điều hòa âm trần theo chiều cao trần
Việc lựa chọn kích thước điều hòa âm trần cần xem xét đến cấu trúc trần nhà. Dựa trên kích thước tiêu chuẩn đã đề cập ở mục 1 và mục 2, bạn cần đáp ứng 2 điều kiện sau:
1 - Trần thạch cao và trần bê tông cách nhau ít nhất 300-350mm:
Đây là khoảng không gian cần thiết để chứa dàn lạnh của điều hòa âm trần và dễ dàng cho việc bảo dưỡng và vệ sinh sau này.
Dựa trên khoảng cách này, bạn cần chọn các model điều hòa có chiều cao dàn lạnh nhỏ hơn hoặc bằng khoảng cách đó. Ví dụ:
-
Điều hòa 12.000 BTU/h: 570 x 570 x 260mm (Dài x Rộng x Cao).
-
Điều hòa 18.000 BTU/h: 830 x 830 x 230mm (Dài x Rộng x Cao).
-
Điều hòa 24.000 BTU/h: 840 x 840 x 246mm (Dài x Rộng x Cao).
Lưu ý: Nếu trần nhà của bạn có khoảng cách nhỏ hơn 350mm, bạn cần chọn các model có độ dày mỏng hơn.
2 - Khoảng cách vượt dầm bê tông ngang khoảng 500mm:
Đây là khoảng cách ký tưởng cho việc đi đường ống thoát nước thải và ống đồng, tránh tình trạng ống bị gập, tắc nghẽn hoặc ảnh hưởng đến cấu trúc trần.
Dầm bê tông thường là các thanh ngang chạy dọc theo trần nhà, có thể nhìn thấy được nếu trần nhà chưa được hoàn thiện thi công. Nếu không gian của bạn đã hoàn thiện, bạn có thể đo dầm bê tông bằng 3 cách sau:
-
Bạn xem khoảng cách dầm trong bản vẽ thiết kế.
-
Bạn sử dụng máy dò dầm (beam detector) để xác định vị trí dầm bê tông.
-
Bạn liên hệ kỹ thuật viên để được hỗ trợ.
Tuy nhiên, những con số trên chỉ mang tính chất tham khảo. Yêu cầu về chiều cao trần có thể thay đổi tùy theo từng model máy. Do đó, trước khi quyết định lắp đặt, bạn nên liên hệ với đội ngũ kỹ thuật để được tư vấn chi tiết và chính xác nhất.

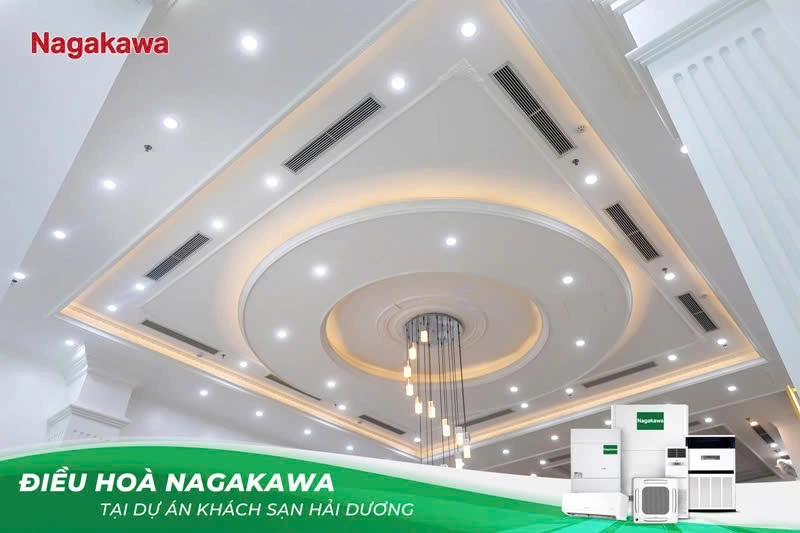

Khoảng cách giữa trần thạch cao và trần bê tông cần tối thiểu là 300-350mm để đảm bảo đủ không gian cho việc lắp đặt dàn lạnh
Chọn kích thước điều hòa âm trần theo tư vấn của kỹ thuật viên
Trước khi quyết định lắp đặt điều hòa âm trần, bạn hãy liên hệ với đội ngũ kỹ thuật viên để được tư vấn chi tiết và chính xác nhất. Với kinh nghiệm lắp đặt và tư vấn cho nhiều công trình, kỹ thuật viên Nagakawa sẽ hỗ trợ bạn như sau:
-
Đánh giá không gian: Kỹ thuật viên sẽ đo đạc diện tích, chiều cao trần, độ chịu tải của trần, và vị trí dầm bê tông để đề xuất kích thước điều hòa phù hợp.
-
Tư vấn công suất tối ưu: Kỹ thuật viên sẽ tính toán công suất dựa trên diện tích phòng, số người, hướng nắng, và các yếu tố khác để đảm bảo hiệu quả làm mát.
-
Tư vấn vị trí lắp đặt: Kỹ thuật viên sẽ đề xuất vị trí lắp đặt cục lạnh và cục nóng để luồng gió phân bổ đều, đảm bảo tính thẩm mỹ và dễ dàng bảo trì.
-
Tư vấn chọn kích thước miệng gió phù hợp: Đối với điều hoà âm trần nối ống gió, kích thước cửa gió của thiết bị sẽ ảnh hưởng đến lưu lượng gió và tính thẩm mỹ của trần nhà. Do đó, kỹ thuật viên Nagakawa sẽ tư vấn kích thước cửa gió phù hợp với công suất điều hòa, thiết kế trần nhà và nhu cầu sử dụng.
-
Tư vấn chọn loại điều hòa phù hợp: Bên cạnh những yếu tố trên, kỹ thuật viên sẽ tư vấn loại điều hòa âm trần cassette hoặc nối ống gió sao cho phù hợp nhu cầu thực tế của bạn.
Thương hiệu Nagakawa hoạt động hơn 20 năm trong ngành điện lạnh với châm ngôn “Bền Vượt Trội”
|
Xem thêm: |
Trên đây là tổng hợp kích thước điều hòa âm trần tiêu chuẩn và những lưu ý quan trọng để chọn được sản phẩm phù hợp. Hy vọng những thông tin được Nagakawa cung cấp sẽ giúp bạn có cái nhìn tổng quát hơn và hỗ trợ bạn phần nào trong quá trình chọn lựa loại điều hòa phù hợp nhất cho không gian của mình.
Nếu bạn chưa tìm được mẫu điều hòa âm trần ưng ý hoặc còn băn khoăn về vấn đề lắp đặt, hãy liên hệ với Nagakawa để đội ngũ chuyên môn của chúng tôi tư vấn và hỗ trợ bạn tốt nhất!
|
