Điều hòa âm trần nối ống gió nổi bật với khả năng làm mát nhiều không gian cùng lúc nhờ hệ thống ống gió nối trực tiếp với dàn lạnh. Đây là lựa chọn tối ưu cho các không gian như siêu thị, trung tâm thương mại hoặc hội trường.
Khái niệm điều hòa âm trần nối ống gió
Điều hòa âm trần nối ống gió là dòng điều hòa có dàn lạnh và hệ thống đường ống được lắp đặt bên trong trần nhà. Phần mặt nạ của máy được lắp ngang với mặt trần giả hoặc chỉ để lộ ra ngoài 1 - 2cm.
Điểm đặc trưng của điều hòa âm trần nối ống gió là hệ thống đường ống được nối trực tiếp với dàn lạnh. Nhờ đó, luồng khí lạnh được vận chuyển qua các ống gió và làm mát cho nhiều không gian phòng khác nhau.
Cấu tạo của điều hòa âm trần nối ống gió
Điều hòa âm trần nối ống gió có cấu tạo bao gồm 1 dàn nóng và 1 dàn lạnh, mỗi bộ phận sẽ chứa các linh kiện có vai trò và chức năng riêng, cụ thể:
Dàn lạnh
- Cửa gió: Cửa gió là các khe dạng hình chữ nhật trên mặt panel có nhiệm vụ dẫn khí lạnh từ ống gas vào phòng.
- Ống gió mềm: Hệ thống ống gió được lắp đặt ẩn bên trong trần giả, đây là bộ phận kết nối giữa cửa gió và cục lạnh nhằm dẫn khí gas truyền đến cửa gió.
- Box gió: Box gió có vai trò tiêu âm cho hệ thống máy điều hòa, giúp giảm tiếng ồn và hỗ trợ phân phối khí lạnh đến ống gió.
- Cục lạnh: Bên trong cục lạnh chứa quạt gió, dàn ống đồng, bộ điều khiển và hệ thống ống nước ngưng. Vai trò chính của cục lạnh là điều phối khí lạnh qua các ống gió và xử lý hệ thống thoát nước thải.

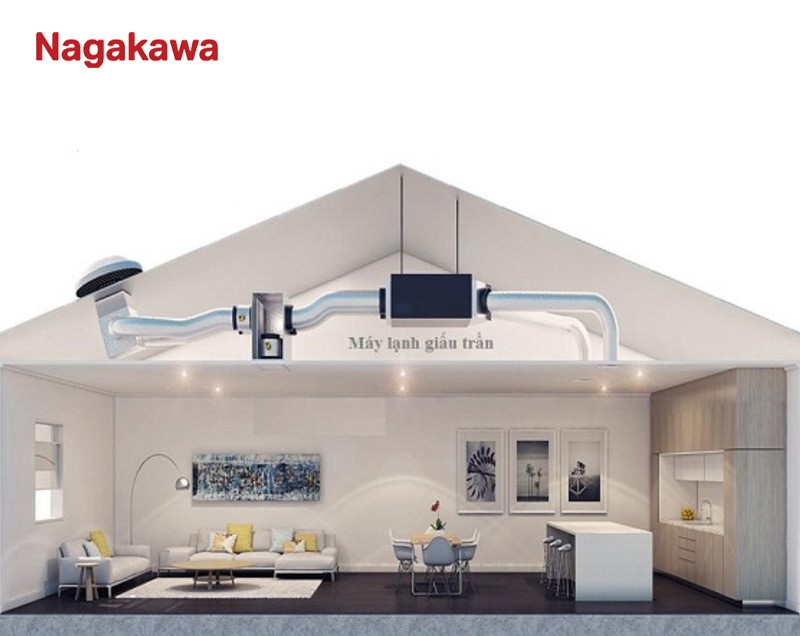

Dàn lạnh của hệ thống điều hòa âm trần nối ống gió.
Dàn nóng
- Quạt giải nhiệt: Quạt tản nhiệt có vai trò tản nhiệt cho dàn nóng, đảm bảo quá trình làm lạnh diễn ra hiệu quả.
- Máy nén: Bộ phận này có nhiệm vụ nén môi chất lạnh chuyển từ dạng hơi sang dạng lỏng, đồng thời tạo áp suất cao để loại bỏ nhiệt ra khỏi hệ thống.
- Động cơ DC: Động cơ DC giúp tăng hiệu suất hoạt động của máy nén, hỗ trợ quá trình làm mát của máy điều hòa.
- Bộ biến tần: Vai trò chính của bộ biến tần là điều khiển công suất hoạt động của dàn nóng.
- Van tiết lưu: Đây là bộ phận kết hợp với máy nén để điều chỉnh lưu lượng gas chảy trong hệ thống làm lạnh.
Nguyên lý hoạt động của điều hòa âm trần nối ống gió
Nguyên lý hoạt động của điều hòa âm trần nối ống gió dựa trên chu trình tuần hoàn của gas trong hệ thống ống đồng, cụ thể:
- Khi điều hòa khởi động, máy nén sẽ làm mát khí gas ở dàn nóng, sau đó vận chuyển khí ga qua hệ thống ống đồng đến dàn lạnh.
- Trong quá trình di chuyển, gas tiếp tục được làm lạnh xuống nhiệt độ đã cài đặt khoảng 6 - 10°C. Lúc này, nhiệt độ của không khí xung quanh dàn lạnh sẽ giảm nhanh chóng.
- Sau cùng, quạt gió sẽ thổi khí lạnh qua box gió, ống gió và cửa gió để phân tán đều khí làm mát cho không gian làm lạnh.

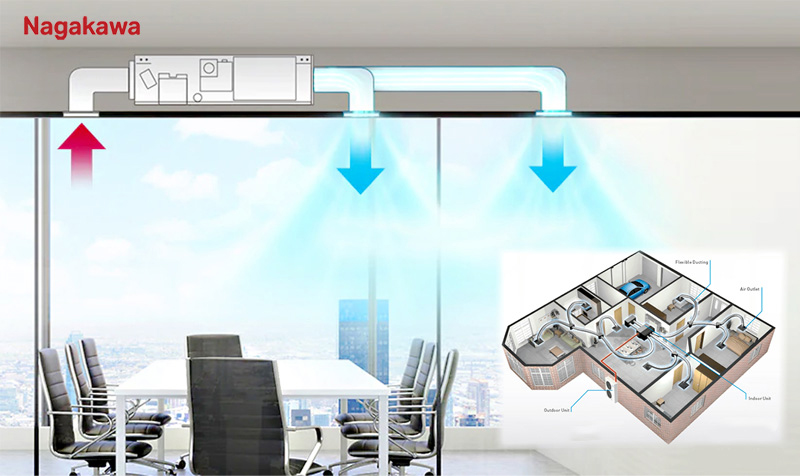

Hình ảnh mô tả nguyên lý hoạt động của điều hòa âm trần nối ống gió.
Phân biệt điều hòa âm trần nối ống gió và âm trần Cassette
Cả hai loại điều hòa âm trần cassette và điều hòa âm trần nối ống gió đều có dàn lạnh được đặt bên trong trần giả, mang lại tính thẩm mỹ cao. Tuy nhiên, mỗi loại điều hòa đều có các đặc điểm riêng và phù hợp với nhiều không gian khác nhau.
Bảng so sánh chi tiết giữa điều hòa âm trần nối ống gió và điều hòa âm trần Cassette.
| Điều hòa âm trần Cassette | Điều hòa âm trần nối ống gió | |
| Vị trí lắp đặt | Dàn lạnh đặt bên trong trần giả và chỉ để lộ mặt panel. | - Dàn lạnh và hệ thống ống gió đặt bên trong trần giả. - Mặt nạ ngang với trần hoặc lộ ra ngoài 1 - 2cm. |
| Công suất | 9,000 - 50,000 BTU/h. | 18,000 - 320,000 BTU/h |
| Hướng gió | Đa hướng thổi. | Cửa thổi thổi không khí làm mát đều không gian. |
| Phạm vi làm mát | Không gian vừa và nhỏ, dưới 80m2. | - Không gian lớn như trung tâm thương mại hoặc nơi có nhu cầu làm mát nhiều không gian cùng lúc. |
| Không gian lắp đặt | Bên trong trần giả. | Bên trong trần giả. Lưu ý: khoảng cách tối thiểu giữa trần thật và trần giả là 35cm. |
| Ưu điểm | - Sức gió thổi mạnh. - Dễ bảo trì, bảo dưỡng. | - Làm lạnh/sưởi ấm nhiều không gian cùng lúc. - Tính thẩm mỹ cao, tối ưu diện tích lắp đặt. - Độ bền cao. |
| Nhược điểm | Lắp đặt phức tạp. | - Khó vệ sinh, bảo dưỡng. - Chi phí lắp đặt cao. |

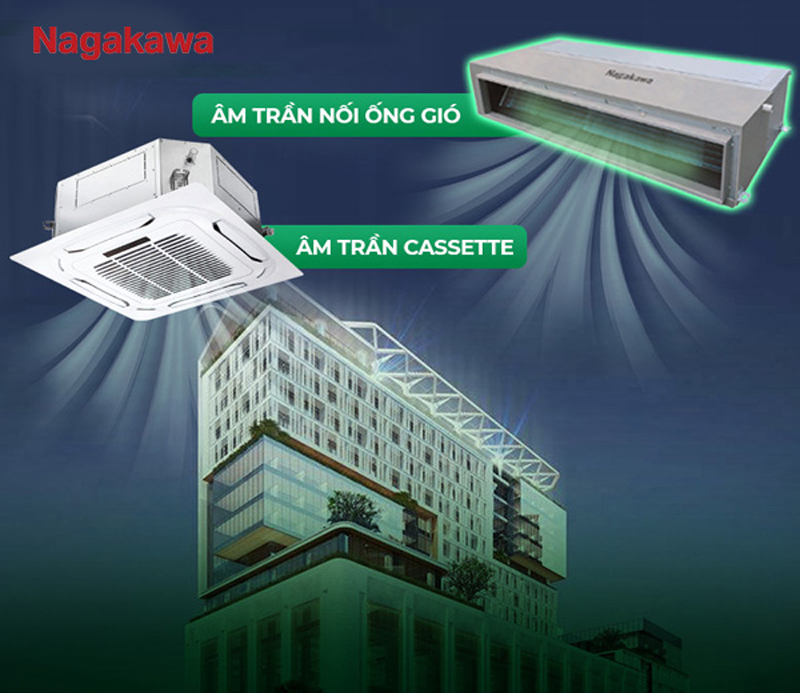

Điều hòa âm trần cassette và điều hòa âm trần nối ống gió.
Ứng dụng của điều hòa âm trần nối ống gió
Điều hòa âm trần nối ống gió có nhiều ưu điểm vượt trội về hiệu suất, tính thẩm mỹ, phạm vi hoạt động rộng nên được ứng dụng phổ biến trong các công trình có không gian diện tích rộng hoặc chia thành nhiều phòng như chung cư, nhà hàng, các trung tâm thương mại, phòng hội nghị,...
Dưới đây là một số ví dụ về ứng dụng của điều hòa âm trần nối ống gió trong thực tiễn.
Không gian khách sạn

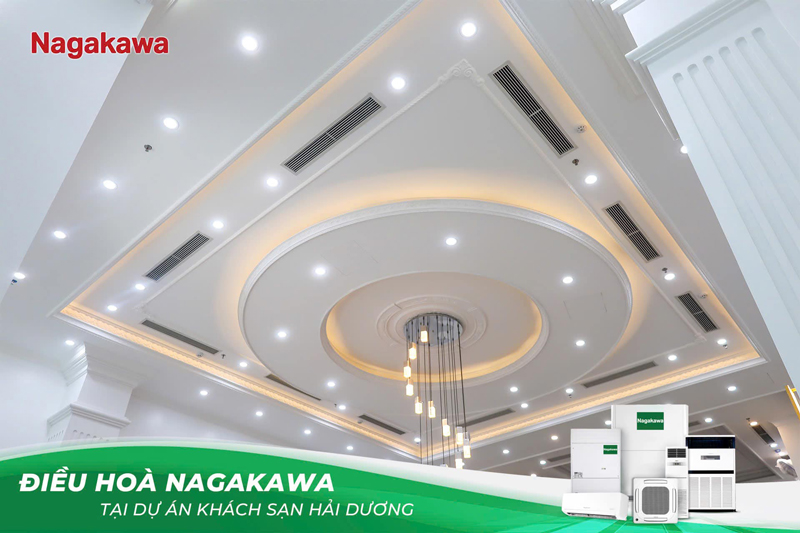

Điều hòa âm trần nối ống gió Nagakawa lắp đặt ở không gian khách sạn.
Căn hộ

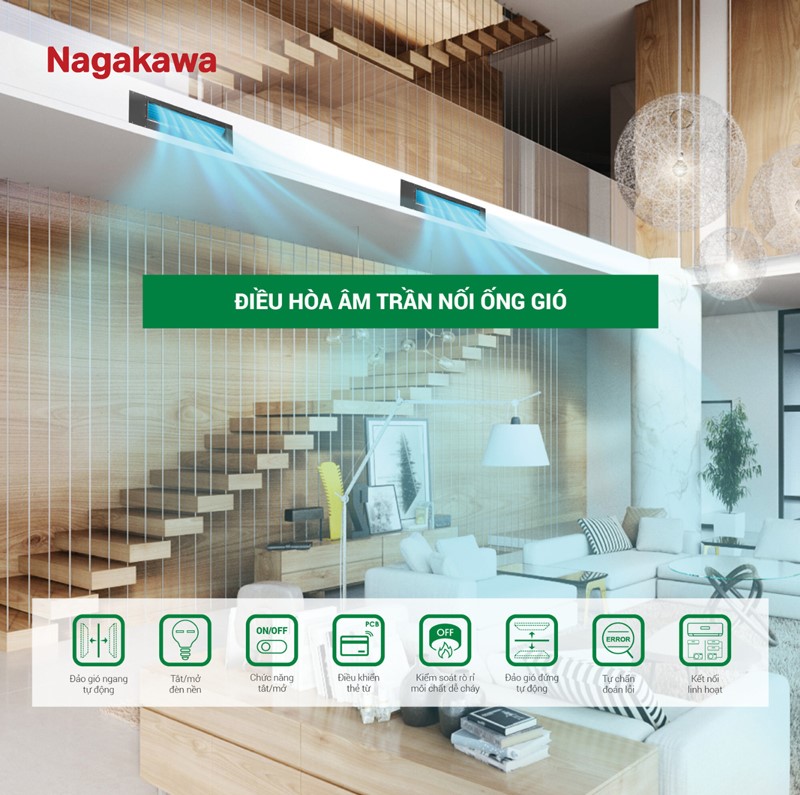

Điều hòa âm trần nối ống gió lắp đặt ở phòng khách căn hộ penthouse.
Không gian trong tòa nhà

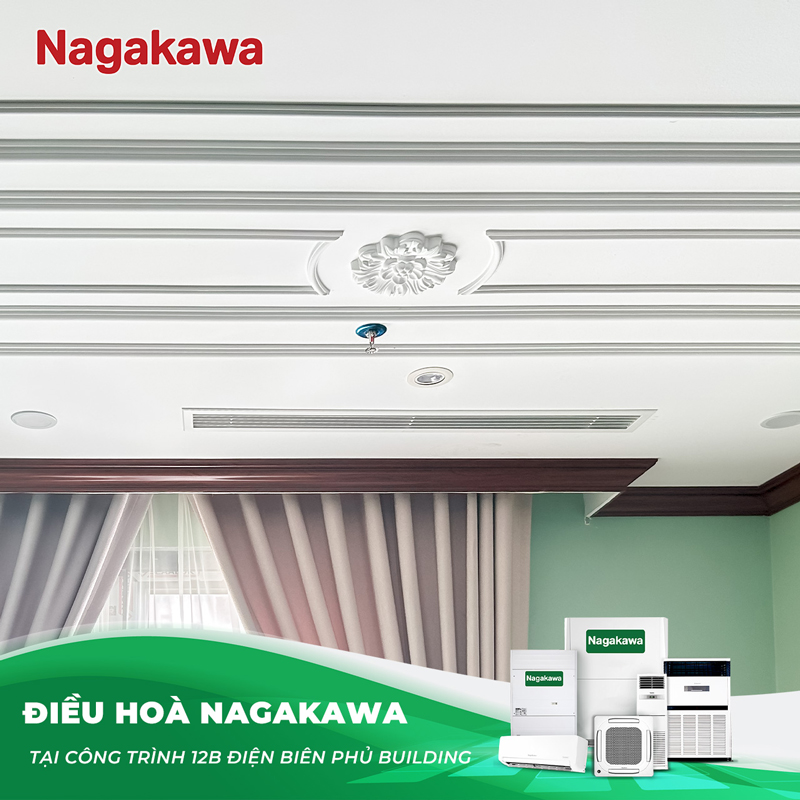

Không gian trong các công trình tòa nhà.
Khách sạn

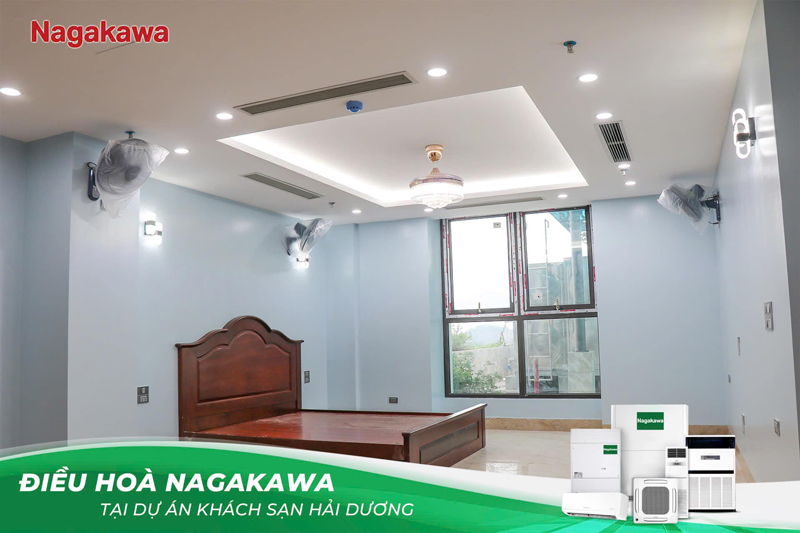

Điều hòa âm trần nối ống gió của Nagakawa được lắp đặt trong khách sạn tại Hải Dương.
Nagakawa tự hào là sự lựa chọn hàng đầu cho mọi công trình với dải sản phẩm điều hòa lớn nhất thị trường hiện nay. Nếu bạn quan tâm tới các sản phẩm điều hòa âm trần nối ống gió, vui lòng truy cập website Nagakawa hoặc liên hệ hotline 1900.54.54.89 để được tư vấn chi tiết nhé!
