Khi thi công hệ thống điều hòa trung tâm, dàn nóng VRF chính là thiết bị cốt lõi quyết định đến hiệu năng vận hành. Nhờ cơ chế tự động phân bổ gas linh hoạt theo tải nhiệt thực tế, giải pháp này giúp dự án vừa tối ưu không gian vừa tiết kiệm điện triệt để. Để giúp bạn lên phương án chuẩn xác, bài viết dưới đây sẽ bóc tách chi tiết về cấu tạo, phân loại và các tiêu chí chọn máy thực tế nhất.
1. Dàn nóng VRF là gì?
Dàn nóng VRF là cụm thiết bị ngoại vi trung tâm, đảm nhận vai trò cấp phát lưu lượng gas cho toàn bộ hệ thống điều hòa của tòa nhà. Về mặt kỹ thuật, thiết bị này kết nối với hàng loạt dàn lạnh thông qua một trục ống đồng duy nhất. Nó vận hành dựa trên cơ chế thay đổi lưu lượng môi chất linh hoạt để tương thích chính xác với mức tải nhiệt cục bộ. Đây là giải pháp tiêu chuẩn thường được chỉ định thi công cho các dự án có mật độ phòng dày đặc.

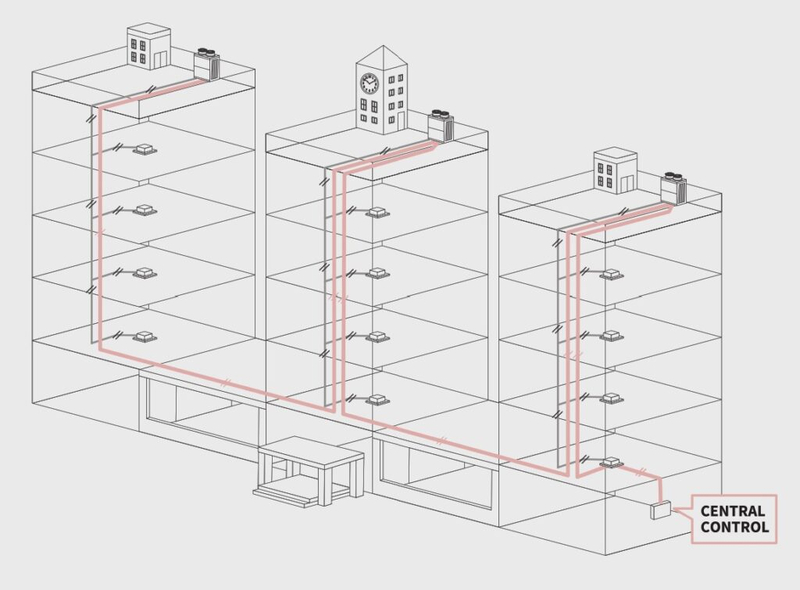

Dàn nóng trung tâm của hệ thống VRF
2. Cấu tạo và nguyên lý hoạt động của dàn nóng VRF
Để hệ thống vận hành trơn tru và thuận tiện cho khâu bảo trì, bạn cần hiểu rõ vai trò của từng cụm linh kiện cốt lõi. Việc nắm chắc đường đi của môi chất sẽ giúp chúng ta khoanh vùng sự cố nhanh chóng hơn.
Cấu tạo chi tiết:
- Block nén biến tần: Tạo động lực hút, nén và đẩy môi chất lạnh tuần hoàn liên tục xuyên suốt mạng lưới đường ống.
- Dàn ngưng tụ: Tổ hợp ống đồng cánh nhôm thực hiện quá trình trao đổi nhiệt giữa luồng hơi gas và môi trường bên ngoài.
- Van tiết lưu điện tử (EEV): Cơ cấu chấp hành đóng mở linh hoạt theo tín hiệu xung để kiểm soát lượng lỏng đi vào hệ thống.
- Cụm tách dầu và thu lỏng: Thu hồi nhớt đưa về lốc nén, đồng thời chặn dòng lỏng đánh ngược về gây hư hỏng cơ khí.
- Bo mạch chủ: Khối vi xử lý tiếp nhận thông số từ các đầu dò cảm biến để điều hành đồng bộ toàn chu trình máy.
Nguyên lý luân chuyển môi chất: Ở chế độ làm mát, máy nén đẩy hơi gas áp cao tiến vào dàn ngưng để xả nhiệt và hóa lỏng. Dòng môi chất này di chuyển dọc trục chính, phân tách qua các bộ chia Refnet rồi đi vào từng dàn lạnh để bay hơi thu nhiệt. Cuối cùng, gas áp thấp được hút về bình thu lỏng, đi qua bộ lọc và quay lại block nén để khép kín chu trình.

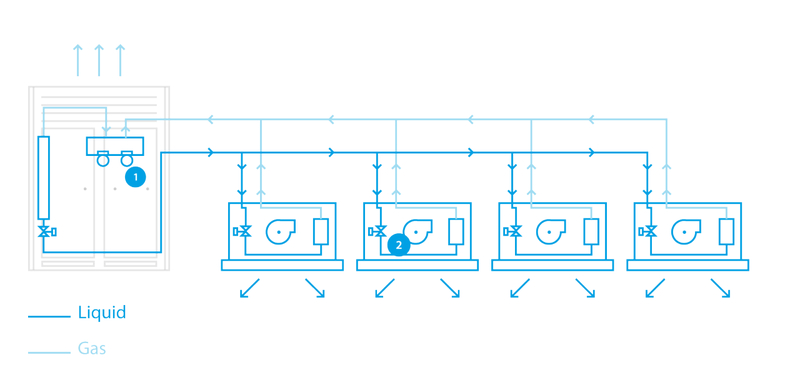

Nguyên lý hoạt động của dàn nóng VRF
3. Dàn nóng VRF có những loại nào?
Căn cứ vào bản vẽ kiến trúc và công năng thực tế của từng dự án, dàn nóng VRF được nhà sản xuất chia thành nhiều dòng chuyên biệt.
3.1. Theo chức năng: chỉ lạnh, bơm nhiệt, thu hồi nhiệt
Yêu cầu về nhiệt độ tại từng không gian sẽ quyết định trực tiếp đến sơ đồ mạch gas của hệ thống dàn nóng. Trong thực tế thi công, chúng ta thường làm việc với ba cấu hình máy cơ bản dưới đây.
- Dàn nóng chỉ lạnh: Cấu hình dùng mạch gas hai ống tiêu chuẩn, không có cụm van đảo chiều, chuyên phục vụ cho các khu vực có nền nhiệt độ cao quanh năm.
- Dàn nóng bơm nhiệt: Trang bị thêm van bốn ngã để đảo chiều chu trình gas. Tổ hợp này được thiết lập để chạy đồng bộ một chế độ lạnh hoặc sưởi tại một thời điểm.
- Dàn nóng thu hồi nhiệt: Tích hợp mạch gas ba ống kết nối thông qua các hộp chia ngã BS Box, cho phép hệ thống chạy chiều lạnh và sưởi song song hoàn toàn độc lập.
3.2. Theo quy mô: Mini VRF và VRF thương mại
Dựa trên tổng công suất tải nhiệt và giới hạn mặt bằng đặt máy, có hai nhóm thiết bị chính. Mỗi loại sẽ sở hữu đặc thù riêng về thiết kế lồng quạt và giới hạn độ dài đường ống nối.
- Hệ thống Mini VRF: Khối lượng gọn nhẹ, sử dụng quạt tản nhiệt thổi ngang. Dòng này cực kỳ phù hợp để thi công tại ban công biệt thự hoặc logia căn hộ chung cư hẹp.
- Hệ thống VRF thương mại: Thiết kế dạng module với hướng quạt thổi ngược lên trên. Thợ kỹ thuật có thể dễ dàng ghép nối nhiều cụm tổ hợp lại với nhau để nâng cao năng lực xử lý tải.
3.3. Theo kiểu giải nhiệt: gió và nước
Phương thức tản nhiệt của máy sẽ ảnh hưởng trực tiếp đến vị trí thi công đường ống và kế hoạch bảo dưỡng sau này. Tùy vào điều kiện không gian thực tế, dự án sẽ áp dụng một trong hai phương án sau.
- Giải nhiệt gió: Dùng lồng quạt cưỡng bức luồng không khí đi qua dàn tản nhiệt. Loại này dễ lắp đặt nhưng bắt buộc phải đặt tại không gian mở để tránh hiện tượng quẩn gió.
- Giải nhiệt nước: Ứng dụng vòng tuần hoàn nước từ tháp làm mát ngoài trời để hạ nhiệt môi chất. Cấu hình này hỗ trợ đặt máy tại các hầm kín nhưng đòi hỏi thi công hệ đường nước khá phức tạp.

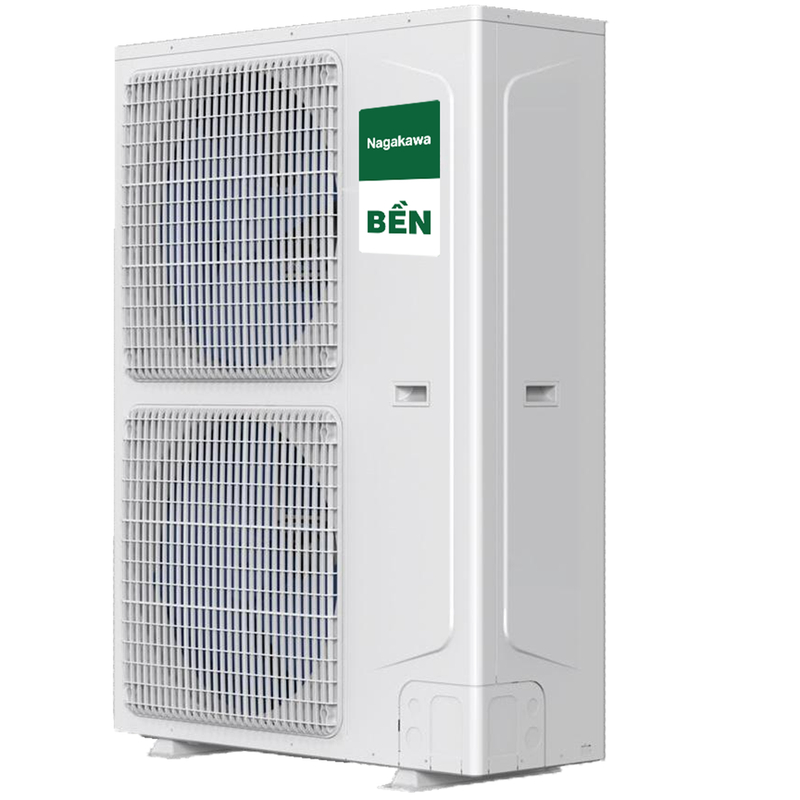

Dàn nóng điều hòa trung tâm Mini VRF
4. Vì sao dàn nóng VRF được chọn cho công trình lớn?
Dàn nóng VRF luôn là giải pháp ưu tiên hàng đầu của các chủ đầu tư cho những dự án quy mô phức tạp. Hệ thống này giải quyết triệt để các bài toán khó về kiến trúc, cấu trúc đường ống và chi phí vận hành lâu dài.
4.1. Tiết kiệm điện
Ưu điểm của hệ thống là khả năng vận hành dựa theo hệ số đồng thời. Tại nhiều công trình, nhu cầu làm mát giữa các khu vực thường có sự luân phiên thay vì yêu cầu tối đa công suất cùng lúc. Sự bù trừ linh hoạt này giúp việc tính toán cáp nguồn và trạm biến áp trở nên vừa vặn hơn. Nhờ đó, dự án có thể tiết giảm một phần chi phí vật tư hạ tầng ban đầu và duy trì mức tiêu thụ điện năng hợp lý.
4.2. Tiết kiệm không gian mặt tiền
Thay vì phân bổ cục nóng rải rác, toàn bộ thiết bị sẽ được quy tụ gọn gàng lên sàn mái. Giải pháp này giúp giải phóng triệt để diện tích ban công và hệ vách kính ngoại quan. Công trình vừa giữ nguyên vẹn thiết kế kiến trúc, chủ đầu tư lại vừa thu hồi được không gian để mở rộng tối đa diện tích thương mại cho thuê.
4.3. Đường ống dài, chênh cao lớn
Khả năng kết nối đường ống dài và độ chênh cao lớn là giải pháp hoàn hảo cho các tòa tháp. Lực đẩy mạnh mẽ đảm bảo năng suất làm mát truyền tải ổn định xuyên suốt công trình. Đặc tính này giúp dự án loại bỏ hoàn toàn các phòng máy kỹ thuật trung gian, gia tăng tối đa không gian khai thác thực tế cho chủ đầu tư.
4.4. Điều khiển từng vùng độc lập
Khả năng điều khiển độc lập từng dàn lạnh hỗ trợ giải quyết bài toán tính phí dịch vụ tại các cao ốc cho thuê. Khách hàng có thể bật điều hòa làm ngoài giờ tại khu vực riêng mà không kích hoạt toàn hệ thống. Khi tích hợp cùng bộ điều khiển BMS, ban quản lý dễ dàng bóc tách dữ liệu tiêu thụ, xuất hóa đơn độc lập và cực kỳ minh bạch cho từng đơn vị.
4.5. Dễ mở rộng module
Cấu trúc ghép nối module mang lại lợi thế lớn để phân bổ dòng tiền đầu tư theo giai đoạn. Ở thời điểm đầu, dự án chỉ cần lắp mức công suất cơ bản. Khi mở rộng, nhà thầu dễ dàng đấu nối cụm máy mới vào trục gas hiện hữu. Quá trình nâng cấp diễn ra nhanh gọn, không đục phá hạ tầng và hoàn toàn không gây gián đoạn kinh doanh.

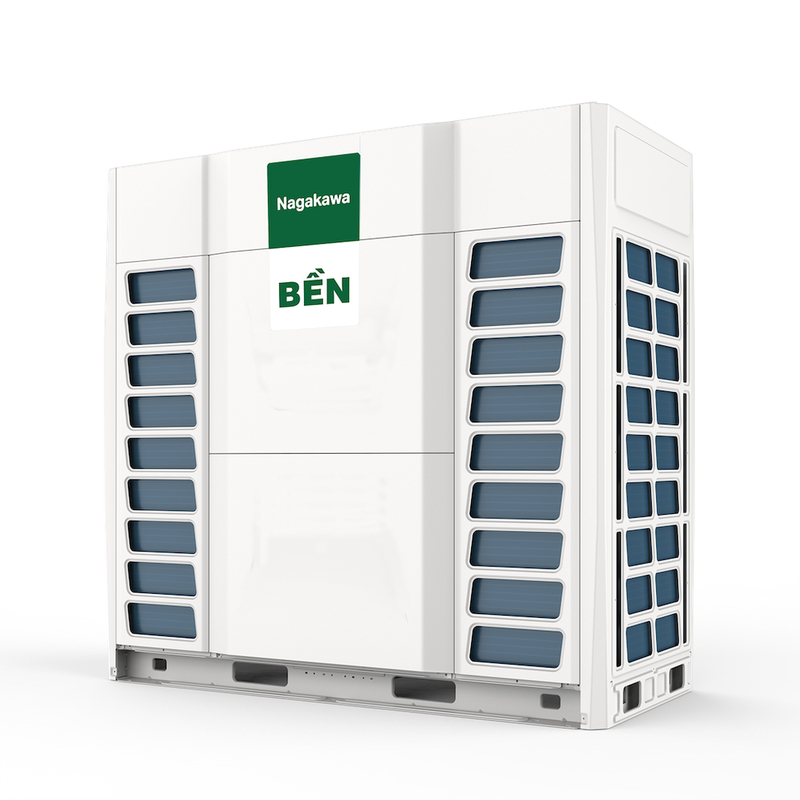

Lợi ích nổi bật của dàn nóng VRF
5. Chọn dàn nóng VRF thế nào cho đúng công trình?
Việc bóc tách và lựa chọn thông số máy sát với kiến trúc quyết định trực tiếp đến tuổi thọ vận hành. Dưới đây là các tiêu chí cốt lõi cần đánh giá để đưa ra phương án đầu tư chuẩn xác.
- Tính toán tỷ lệ kết nối: Tùy theo công năng sử dụng, người thiết kế nên tính toán sát hệ số vận hành thực tế. Đối với công trình chung cư, đơn vị tư vấn có thể chọn tổng công suất dàn nóng nhỏ hơn tổng tải dàn lạnh để tối ưu chi phí. Ngược lại, đối với hội trường lớn, kỹ sư bắt buộc phải chọn tỷ lệ kết nối tương đương nhằm tránh hiện tượng quá tải hệ thống lúc hoạt động cao điểm.
- Đánh giá cột áp quạt tản nhiệt: Việc ưu tiên thông số này giúp ngăn chặn nguy cơ quẩn gió nóng khiến dàn nóng báo lỗi ngắt máy. Trước khi đặt hàng thiết bị, kỹ sư cần khảo sát kỹ thực tế mặt bằng. Trong trường hợp dàn nóng bắt buộc phải đặt ở khu vực có lam che chắn, chủ đầu tư nên yêu cầu cấu hình máy có cột áp quạt cao, đồng thời nhà thầu cần thi công thêm mương dẫn gió để đẩy thẳng hơi nóng ra ngoài môi trường.
- Yêu cầu lớp phủ chống ăn mòn: Nếu công trình nằm ở khu vực ven biển, chủ đầu tư không nên sử dụng cấu hình máy tiêu chuẩn. Thay vào đó, người mua hãy yêu cầu nhà sản xuất cung cấp dàn nóng có lớp phủ chống ăn mòn chuyên dụng. Mức đầu tư bổ sung này sẽ giúp bảo vệ dàn ngưng, tránh tình trạng mục nát theo thời gian.
- Cân đối hiệu suất làm lạnh: Những dòng máy có hiệu suất cao thường tiết kiệm điện tốt hơn, nhưng chi phí đầu tư ban đầu lại khá đắt. Do đó, chủ dự án nên cân nhắc kỹ giữa ngân sách hiện có và bài toán chi phí vận hành dài hạn. Nếu công trình hướng đến mục tiêu khai thác thương mại lâu dài, nhà đầu tư nên ưu tiên chọn cấu hình hiệu suất cao để rút ngắn thời gian thu hồi vốn.

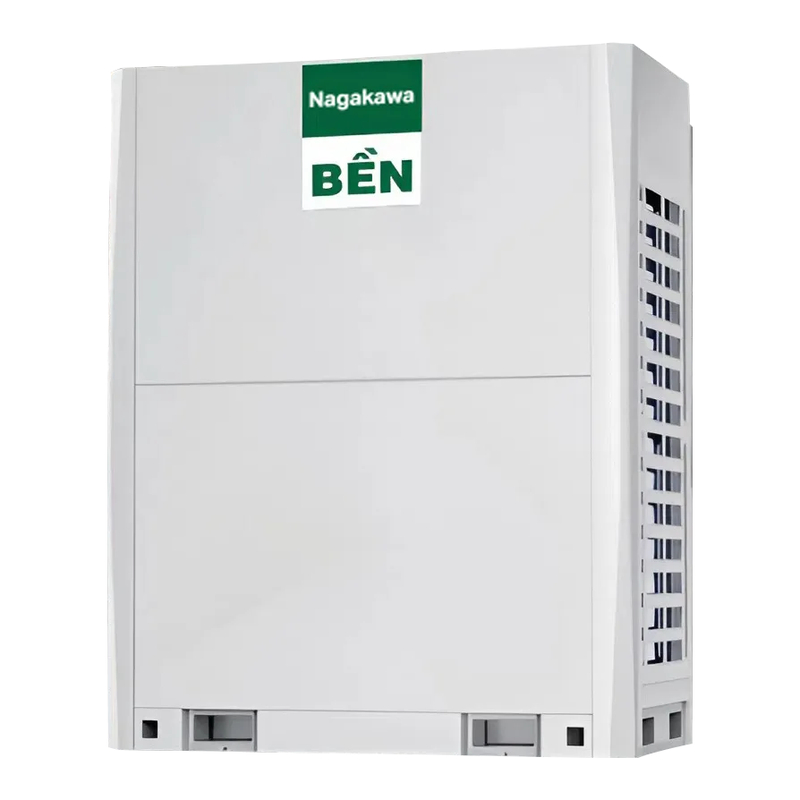

Tiêu chí lựa chọn dàn nóng VRF phù hợp
6. Giải pháp dàn nóng VRF Nagakawa cho điều hòa thương mại và dự án
Là thương hiệu điện lạnh uy tín 20 năm tại Việt Nam, Nagakawa mang đến dải giải pháp điều hòa trung tâm được nhiệt đới hóa chuyên biệt, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khắt khe cho từng quy mô công trình. Lựa chọn hệ thống dàn nóng VRF Nagakawa mang lại nhiều lợi thế vượt trội cho chủ đầu tư:
- Tối ưu điện năng nhờ công nghệ DC Inverter toàn phần: Máy nén tự động tinh chỉnh tua máy theo nhu cầu sử dụng thực tế thay vì bật/tắt liên tục, giúp không gian luôn mát mẻ và giảm đáng kể hóa đơn tiền điện. Nếu dự án là căn hộ cao cấp hay cửa hàng diện tích nhỏ, chủ đầu tư có thể tham khảo mẫu dàn nóng Mini VRF Nagakawa Inverter 2 chiều 4.5HP NAMU-H125U01 để tối ưu chi phí vận hành.
- Kiểu dáng mỏng gọn, vận hành yên tĩnh: Khung vỏ máy được thiết kế quạt thổi ngang gọn gàng, giúp kỹ sư dễ dàng bố trí máy lọt thỏm tại các góc ban công hẹp mà không ảnh hưởng cảnh quan. Bên cạnh đó, nhờ ứng dụng cánh quạt giảm chấn và lớp bọc cách âm bao quanh block nén, hệ thống duy trì trạng thái vận hành cực kỳ êm ái, mang lại không gian thư thái cho người dùng.
- Cột áp quạt lớn, gia tăng năng lực kết nối: Lực tản nhiệt mạnh mẽ giúp đẩy hơi nóng ra xa, giải quyết triệt để rủi ro quẩn gió khi giấu máy trong logia có lam che. Với các công trình diện tích lớn như biệt thự, penthouse hay văn phòng, giải pháp như dàn nóng Mini VRF Nagakawa Inverter 2 chiều 10HP NAMU-H280U01 sẽ là lựa chọn phù hợp nhờ khả năng phân bổ gas đồng đều cho nhiều dàn lạnh cùng lúc.
- Thi công linh hoạt với đường ống dài và chênh cao lớn: Áp suất nén môi chất khỏe cho phép kéo dài tổng trục ống đồng và mở rộng khoảng cách chênh lệch độ cao giữa dàn nóng với dàn lạnh. Đối với các dự án tầm cỡ như tòa nhà cao tầng hay trung tâm thương mại, hệ thống dàn nóng VRF Nagakawa thương mại công suất lớn sẽ giúp người thiết kế dễ dàng xử lý các tuyến ống lắt léo giữa các tầng mà không lo suy giảm hiệu suất.
- Khả năng ghép module và chống ăn mòn vượt trội: Chủ dự án có thể linh hoạt ghép nối nhiều tổ hợp dàn nóng để cộng dồn công suất, giúp phân bổ dòng vốn đầu tư theo từng giai đoạn cơi nới công trình. Đặc biệt, toàn bộ bo mạch và dàn tản nhiệt đều được trang bị lớp phủ chống ăn mòn chuyên dụng, bảo vệ thiết bị bền bỉ ngay cả trong môi trường hơi muối ven biển.

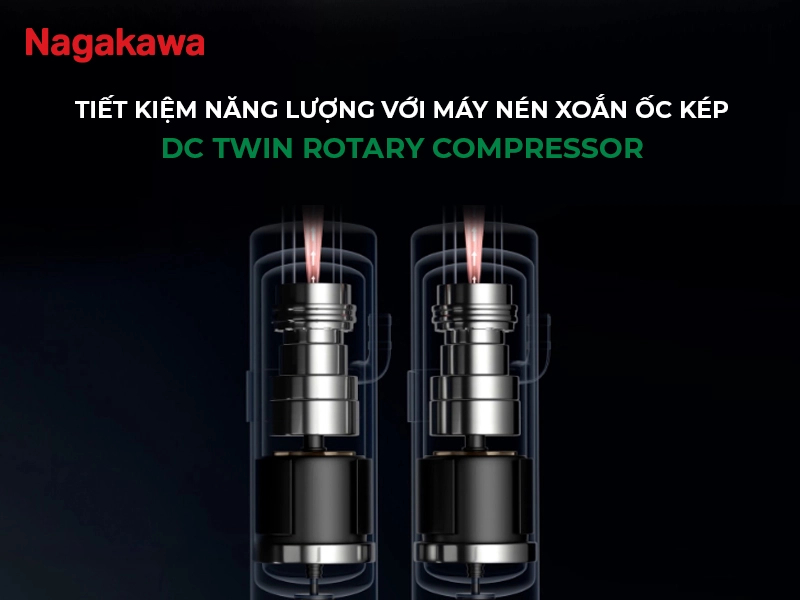

Block nén DC Inverter điều chỉnh công suất linh hoạt
Để nhận bản bóc tách khối lượng vật tư chi tiết và báo giá hệ thống điều hòa VRF Nagakawa chuẩn xác nhất, bạn có thể liên hệ trực tiếp với bộ phận tư vấn chuyên môn của chúng tôi để được hỗ trợ chu đáo.
7. Câu hỏi thường gặp về dàn nóng VRF
1- Công suất dàn nóng VRF thường bao nhiêu?
Dàn nóng VRF thường có công suất khoảng 4–26 HP cho một mô-đun. Khi ghép nhiều mô-đun, tổng công suất hệ thống có thể đạt 48–60 HP hoặc cao hơn, tùy thiết kế.
2- Một dàn nóng VRF kết nối được bao nhiêu dàn lạnh?
Thông thường, một hệ thống có thể kết nối từ vài dàn đến khoảng 64 dàn lạnh. Số lượng thực tế phụ thuộc vào công suất dàn nóng, tổng công suất dàn lạnh và giới hạn kỹ thuật của từng dòng thiết bị.
3- Có nên đặt dàn nóng VRF trong nhà không?
Không nên đặt loại giải nhiệt gió trong phòng kín vì khí nóng không thoát được, làm giảm hiệu suất và có thể khiến hệ thống quá nhiệt. Nếu buộc phải đặt trong nhà, cần có phòng kỹ thuật cùng hệ thống cấp - thoát gió đúng lưu lượng. Riêng loại giải nhiệt nước có thể đặt trong nhà nếu đáp ứng yêu cầu kỹ thuật.
4- Giá dàn nóng VRF khoảng bao nhiêu?
Giá tham khảo khoảng 90–120 triệu đồng cho loại 8 HP, 200–300 triệu đồng cho loại 20 HP và 400–600 triệu đồng cho hệ thống 50–60 HP. Mức này thường chưa bao gồm dàn lạnh, đường ống, bộ điều khiển và chi phí thi công.
Có thể thấy, việc lựa chọn đúng cấu hình dàn nóng VRF sẽ quyết định trực tiếp đến độ bền bỉ và tính kinh tế dài hạn của công trình. Nếu dự án cần một giải pháp chịu tải cao và chống ăn mòn vượt trội, hệ thống điều hòa trung tâm Nagakawa sẽ là một lựa chọn đáng để bạn cân nhắc. Liên hệ ngay để được hỗ trợ tư vấn vật tư chi tiết!
|
