Trong một hệ thống điều hòa trung tâm VRF, dàn lạnh là bộ phận trực tiếp mang lại cảm giác mát/ấm cho từng không gian. Việc chọn đúng loại dàn lạnh VRF ảnh hưởng lớn đến hiệu quả làm lạnh, tính thẩm mỹ và chi phí vận hành của cả công trình. Bài viết dưới đây giúp bạn hiểu rõ dàn lạnh VRF là gì, cấu tạo, các loại phổ biến và cách lựa chọn phù hợp cho từng khu vực sử dụng.
Dàn lạnh VRF là gì?
Dàn lạnh VRF là thiết bị được lắp đặt bên trong phòng, có nhiệm vụ trao đổi nhiệt để làm mát hoặc sưởi ấm không gian trong hệ thống điều hòa trung tâm VRF. Trong hệ VRF, một dàn nóng có thể kết nối với nhiều dàn lạnh cùng lúc, mỗi dàn lạnh phục vụ một khu vực riêng.
Điểm khác biệt của dàn lạnh VRF so với điều hòa thông thường nằm ở khả năng điều chỉnh lưu lượng môi chất lạnh tới từng dàn theo nhu cầu thực tế của khu vực đó. Nhờ vậy, mỗi phòng có thể cài đặt nhiệt độ độc lập mà vẫn dùng chung một hệ thống dàn nóng, giúp tối ưu năng lượng và không gian lắp đặt cho các công trình nhiều phòng như khách sạn, văn phòng, trung tâm thương mại, biệt thự.
Dàn lạnh VRF cho phép một hệ thống dàn nóng phục vụ nhiều dàn lạnh ở các phòng khác nhau.
Cấu tạo và nguyên lý hoạt động của dàn lạnh VRF
Về cơ bản, một dàn lạnh VRF gồm các bộ phận chính:
- Dàn trao đổi nhiệt (coil): thường là ống đồng – cánh nhôm, nơi môi chất lạnh trao đổi nhiệt với không khí trong phòng.
- Quạt gió (thường dùng động cơ DC): hút không khí trong phòng qua dàn trao đổi nhiệt rồi thổi khí đã được làm mát/làm ấm trở lại không gian.
- Van tiết lưu điện tử (EEV): điều tiết lượng môi chất lạnh đi vào dàn lạnh theo tải nhiệt của từng khu vực – đây là chi tiết đặc trưng của hệ VRF.
- Cảm biến nhiệt độ và bo mạch điều khiển: đo nhiệt độ, giao tiếp với dàn nóng và bộ điều khiển để duy trì nhiệt độ cài đặt.
- Máng nước ngưng và đường thoát nước: thu và thoát nước ngưng tụ trong quá trình làm lạnh.
Nguyên lý hoạt động: Dàn nóng nén và tuần hoàn môi chất lạnh tới các dàn lạnh. Tại mỗi dàn lạnh, van tiết lưu điện tử điều chỉnh lượng môi chất phù hợp với tải nhiệt của phòng; quạt gió đưa không khí qua dàn trao đổi nhiệt để làm mát hoặc sưởi ấm. Cảm biến liên tục theo dõi nhiệt độ và phản hồi về hệ thống để điều chỉnh công suất theo thời gian thực, giúp nhiệt độ phòng ổn định và hạn chế lãng phí điện năng.

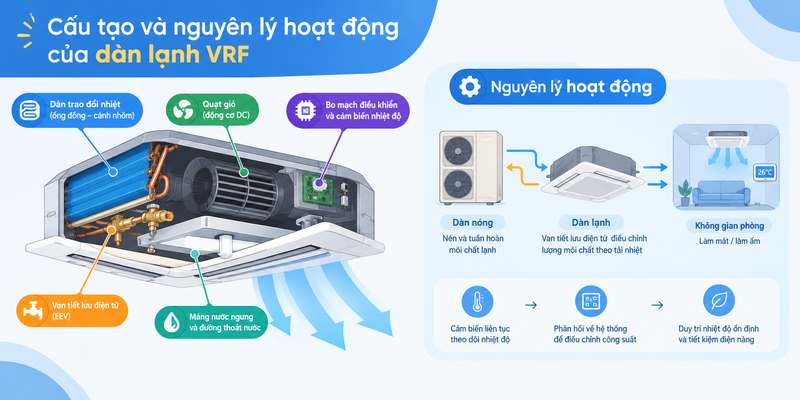

Sơ đồ cấu tạo và nguyên lý hoạt động của dàn lạnh VRF
Dàn lạnh VRF có những loại nào?
Hệ VRF cho phép phối hợp nhiều kiểu dàn lạnh khác nhau trên cùng một hệ thống, nhờ đó phù hợp với đa dạng kiểu kiến trúc và công năng phòng. Dưới đây là các loại dàn lạnh VRF phổ biến.
Dàn lạnh âm trần Cassette
Dàn lạnh âm trần Cassette được lắp âm vào trần, chỉ để lộ mặt nạ phẳng, cho luồng gió tỏa nhiều hướng (phổ biến là 4 hướng, ngoài ra còn có loại nhiều hướng thổi hoặc 1–2 hướng thổi cho không gian hẹp). Loại này phân phối gió đều khắp phòng, phù hợp với sảnh, văn phòng mở, nhà hàng, phòng họp có trần giả.

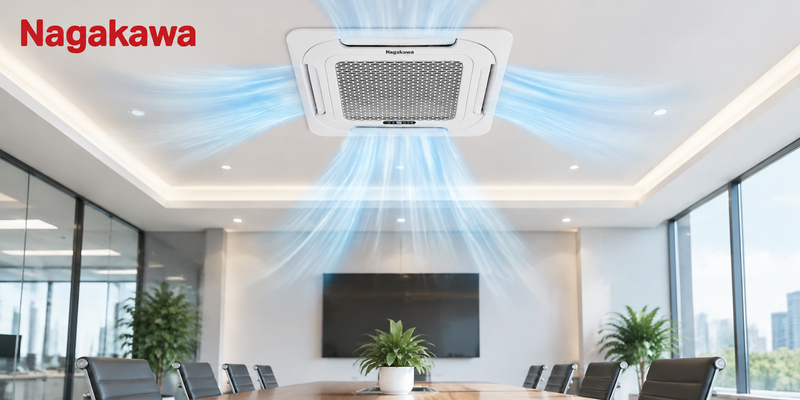

Dàn lạnh âm trần Cassette lắp âm trần, cho luồng gió tỏa nhiều hướng.
Dàn lạnh âm trần nối ống gió
Dàn lạnh âm trần nối ống gió được giấu hoàn toàn trong trần và cấp gió tới phòng qua hệ thống ống gió cùng miệng gió. Đây là lựa chọn thiên về thẩm mỹ khi gần như không nhìn thấy thiết bị trong phòng. Loại nối ống gió thường có các phiên bản theo áp suất tĩnh (thấp áp, trung áp, cao áp) để phù hợp với chiều dài đường ống và diện tích khác nhau, thích hợp cho không gian rộng, cần cấp gió tới nhiều vị trí như văn phòng lớn, trung tâm thương mại, hội trường.

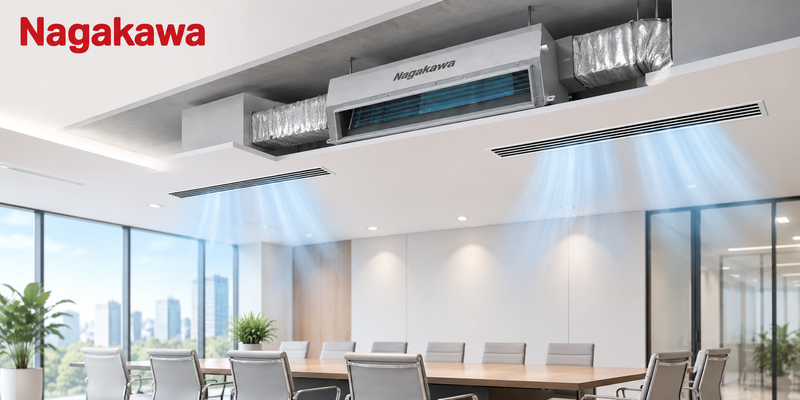

Dàn lạnh nối ống gió được giấu trong trần, cấp gió qua hệ thống ống gió và miệng gió.
Dàn lạnh treo tường
Dàn lạnh treo tường lắp trên tường, gọn nhẹ, lắp đặt và bảo trì thuận tiện. Với hệ VRF, dàn treo tường phù hợp cho phòng có diện tích vừa và nhỏ như phòng ngủ khách sạn, phòng làm việc cá nhân, phòng chức năng nhỏ, nơi không có trần giả hoặc muốn tiết kiệm chi phí lắp đặt.

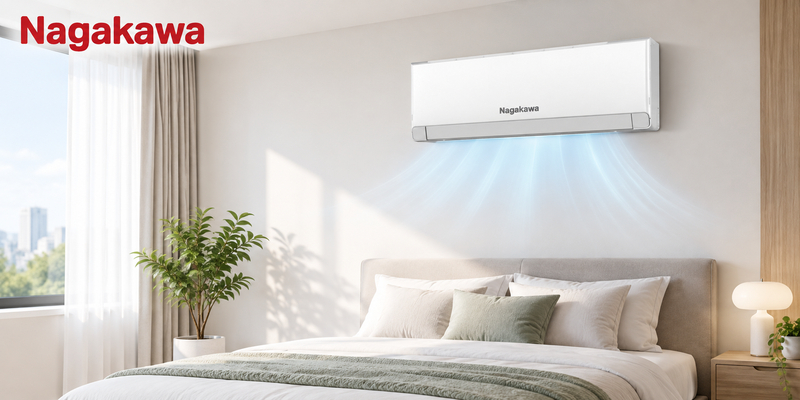

Dàn lạnh treo tường phù hợp cho phòng vừa và nhỏ, lắp đặt và bảo trì thuận tiện.
Dàn lạnh áp trần
Dàn lạnh áp trần được lắp áp sát trần, thổi gió dọc theo trần và lan tỏa xuống không gian. Loại này phù hợp với phòng không có trần giả hoặc trần thấp, cần luồng gió xa như hành lang, phòng dài, khu vực bán hàng.

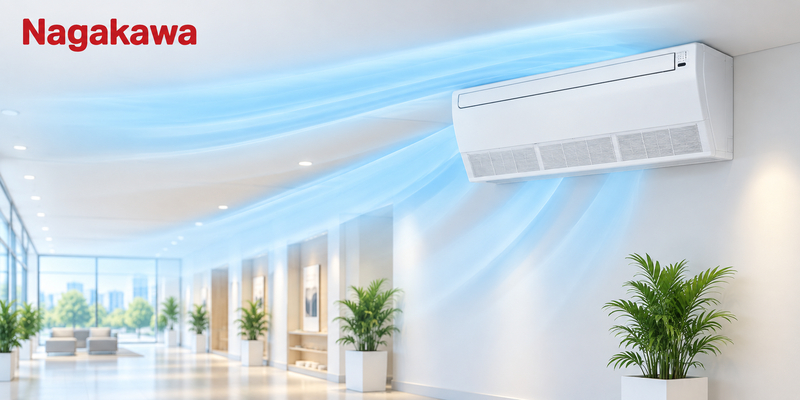

Dàn lạnh áp trần lắp sát trần, thổi gió dọc theo trần, phù hợp phòng không có trần giả.
Dàn lạnh đặt sàn
Dàn lạnh đặt sàn được đặt sát sàn hoặc âm một phần vào tường/hộp kỹ thuật, thổi gió từ dưới lên. Loại này thích hợp cho không gian có nhiều kính, trần cao hoặc nơi khó lắp đặt trên trần, ví dụ khu vực cửa sổ lớn, sảnh có mặt kính.
Lưu ý: Trên cùng một hệ VRF, các loại dàn lạnh có thể được kết hợp linh hoạt để phù hợp với từng phòng.
Ưu điểm dàn lạnh VRF
Điều khiển nhiệt độ độc lập theo từng khu vực
Nhờ van tiết lưu điện tử tại mỗi dàn, hệ VRF cho phép cài đặt và điều chỉnh nhiệt độ riêng cho từng phòng. Khu vực nào có người sử dụng thì làm lạnh, khu vực không dùng có thể tắt hoặc giảm công suất, giúp tránh lãng phí và tăng sự thoải mái cho người dùng.
Linh hoạt về công suất
Dàn lạnh VRF có nhiều mức công suất, kết hợp cùng dải công suất rộng của dàn nóng nên dễ dàng thiết kế theo tải nhiệt thực tế của công trình. Hệ thống điều chỉnh công suất theo nhu cầu, phù hợp cả khi phụ tải thay đổi trong ngày.
Tối ưu thẩm mỹ
Các loại dàn lạnh âm trần Cassette và nối ống gió được giấu vào trần, gần như không ảnh hưởng đến kiến trúc nội thất. Điều này đặc biệt có giá trị với khách sạn, văn phòng và các công trình đề cao tính thẩm mỹ.
Phân phối luồng gió linh hoạt
Với nhiều kiểu dàn lạnh (nhiều hướng thổi, nối ống gió, áp trần, đặt sàn…), bạn có thể lựa chọn hướng và cách phân phối gió phù hợp với hình dạng và công năng của từng phòng, giúp gió tỏa đều, hạn chế điểm nóng.
Thuận lợi khi mở rộng và thay đổi thiết kế nội thất
Do một dàn nóng phục vụ nhiều dàn lạnh và đường ống bố trí linh hoạt, hệ VRF thuận tiện khi cần cải tạo, chia lại phòng hoặc bổ sung khu vực làm lạnh mà không phải thay đổi toàn bộ hệ thống.
Chọn dàn lạnh VRF thế nào cho đúng công trình?
Để chọn dàn lạnh VRF phù hợp, bạn nên cân nhắc đồng thời các yếu tố sau:
- Công năng và diện tích phòng: Phòng nhỏ có thể dùng treo tường; phòng rộng, trần giả ưu tiên Cassette hoặc nối ống gió; phòng không có trần giả cân nhắc áp trần hoặc đặt sàn.
- Yêu cầu thẩm mỹ: Nếu cần giữ trần/nội thất liền mạch, dàn nối ống gió hoặc Cassette âm trần là lựa chọn hợp lý.
- Tải nhiệt (công suất lạnh cần thiết): Tnh theo diện tích, số người, thiết bị tỏa nhiệt, hướng nắng và vật liệu công trình. Đây là bước nên có kỹ sư tính toán để chọn đúng công suất, tránh thừa hoặc thiếu tải.
- Chiều dài và cách đi ống gió (với loại nối ống gió): ảnh hưởng đến việc chọn dàn theo áp suất tĩnh phù hợp.
- Khả năng kết hợp trên cùng hệ thống: phối hợp nhiều loại dàn lạnh cho các phòng khác nhau nhưng vẫn nằm trong giới hạn kết nối của dàn nóng.
Giải pháp dàn lạnh VRF Nagakawa cho điều hòa thương mại và dự án
Nagakawa là thương hiệu điện lạnh và gia dụng của Việt Nam, trực thuộc Công ty Cổ phần Tập đoàn Nagakawa, với hơn 20 năm hoạt động trong ngành điện lạnh. Danh mục sản phẩm của Nagakawa trải rộng từ điều hòa dân dụng, điều hòa thương mại cục bộ đến điều hòa trung tâm VRF phục vụ các công trình lớn như khách sạn, văn phòng, trung tâm thương mại, bệnh viện, trường học. Đây là một trong những thương hiệu quen thuộc với các chủ đầu tư và đơn vị thi công trên thị trường điều hòa không khí tại Việt Nam.
Hệ thống điều hòa trung tâm VRF Nagakawa cung cấp đầy đủ các kiểu dàn lạnh: âm trần Cassette (nhiều tùy chọn hướng thổi), âm trần nối ống gió (thấp áp/trung áp/cao áp), treo tường, áp trần và đặt sàn, cho phép phối hợp linh hoạt trên cùng một hệ thống theo từng khu vực của công trình.

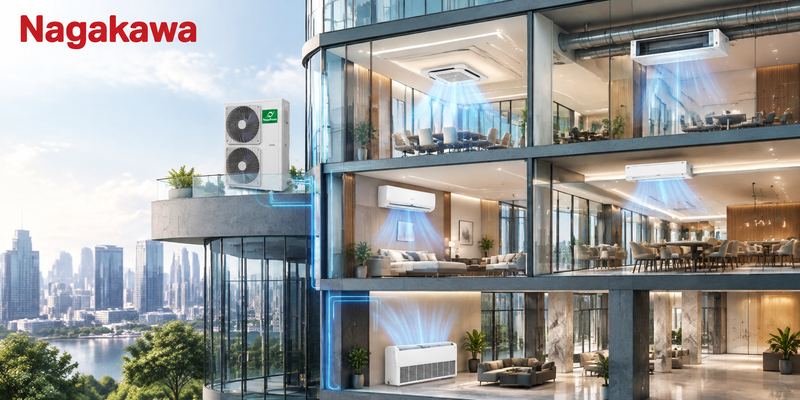

Giải pháp dàn lạnh VRF Nagakawa với đầy đủ chủng loại cho các công trình thương mại.
Một số đặc điểm kỹ thuật nổi bật của hệ VRF Nagakawa:
- Dải công suất rộng từ 8HP đến 144HP, đáp ứng từ không gian nhỏ đến công trình lớn.
- Một dàn nóng kết nối tối đa 9 dàn lạnh, thuận tiện cho các không gian nhiều phòng.
- Dàn nóng đơn công suất lớn, lên tới 36HP, giúp tiết kiệm diện tích lắp đặt dàn nóng.
- Máy nén xoắn ốc kép DC Twin Rotary Compressor, vận hành hiệu quả và êm ái.
- Kiểm soát nhiệt độ theo thời gian thực bằng thuật toán PI; dải nhiệt độ hoạt động rộng.
- Bề mặt dàn tản nhiệt phủ Hydrophilic chống ăn mòn, môi chất lạnh R410A.
Bên cạnh sản phẩm, Nagakawa có đội ngũ kỹ sư khảo sát, tư vấn chọn loại dàn lạnh và công suất theo diện tích, độ phức tạp của từng công trình, cùng hệ thống trạm bảo hành trên toàn quốc. Nếu bạn đang chuẩn bị cho một dự án khách sạn, văn phòng, trung tâm thương mại hay biệt thự, hãy tham khảo giải pháp điều hòa thương mại và VRF của Nagakawa hoặc liên hệ hotline 1900 54 54 89 để được tư vấn chi tiết cho công trình của mình.
Câu hỏi thường gặp về dàn lạnh VRF (FAQs)
Giá dàn lạnh VRF khoảng bao nhiêu?
Giá dàn lạnh VRF phụ thuộc vào loại dàn (Cassette, nối ống gió, treo tường, áp trần, đặt sàn), công suất và cấu hình tổng thể của hệ thống, nên thường được báo theo từng công trình cụ thể. Để có mức giá chính xác, bạn nên liên hệ tư vấn để được khảo sát và báo giá theo nhu cầu thực tế.
Dàn lạnh VRF có lắp chung với dàn nóng khác hãng được không?
Về nguyên tắc là không nên. Hệ VRF sử dụng giao thức điều khiển, cơ chế điều tiết môi chất và tiêu chuẩn kỹ thuật riêng theo từng hệ thống, nên dàn lạnh và dàn nóng cần đồng bộ trong cùng một hệ để vận hành ổn định. Lắp lẫn thiết bị không đồng bộ có thể gây lỗi vận hành, giảm hiệu suất và ảnh hưởng đến điều kiện bảo hành.
Nên chọn loại dàn lạnh VRF nào cho từng phòng?
Tùy công năng và kết cấu phòng:
- Phòng nhỏ, không có trần giả có thể dùng treo tường
- Phòng có trần giả, cần thẩm mỹ và gió tỏa đều nên dùng Cassette
- Không gian rộng, muốn giấu thiết bị hoàn toàn phù hợp với nối ống gió
- Phòng trần thấp/không trần giả cân nhắc áp trần; khu vực nhiều kính, trần cao có thể dùng đặt sàn.
- Với công trình nhiều phòng, nên để kỹ sư tư vấn phối hợp các loại dàn lạnh cho tối ưu.
Dàn lạnh VRF chạy có ồn không?
Dàn lạnh VRF thường vận hành êm nhờ động cơ quạt DC và khả năng điều chỉnh công suất theo tải, hạn chế tình trạng chạy hết công suất liên tục. Mức độ êm còn phụ thuộc vào loại dàn, công suất và cách lắp đặt (loại âm trần, nối ống gió thường được cảm nhận yên tĩnh hơn do thiết bị được giấu trong trần).
Dàn lạnh VRF với đa dạng kiểu dáng như âm trần cassette, nối ống gió, treo tường, áp trần giúp hệ thống điều hòa trung tâm dễ dàng đáp ứng nhiều không gian sử dụng khác nhau. Để lựa chọn dàn lạnh phù hợp, bạn cần cân nhắc diện tích, nhu cầu làm lạnh và khả năng kết nối với dàn nóng.
Nagakawa là đơn vị cung cấp các giải pháp điều hòa VRF với đa dạng lựa chọn dàn lạnh, hỗ trợ tư vấn cấu hình phù hợp cho từng công trình. Liên hệ Nagakawa để được tư vấn giải pháp tối ưu theo nhu cầu sử dụng.
|
