Cấu tạo điều hòa tủ đứng và nguyên lý hoạt động [Minh họa chi tiết]

Tìm hiểu về cấu tạo của điều hòa tủ đứng sẽ giúp bạn hiểu được vai trò của từng bộ phận, nguyên lý hoạt động và khả năng làm mát của thiết bị. Tham khảo ngay về cấu tạo chi tiết của điều hòa tủ đứng Nagakawa trong bài viết dưới đây.

Mô tả chi tiết về cấu tạo điều hòa tủ đứng

Cấu tạo cơ bản của điều hòa tủ đứng gồm: dàn nóng, dàn lạnh, các bộ phận nối liền giữa dàn nóng và dàn lạnh. Cụ thể như sau:

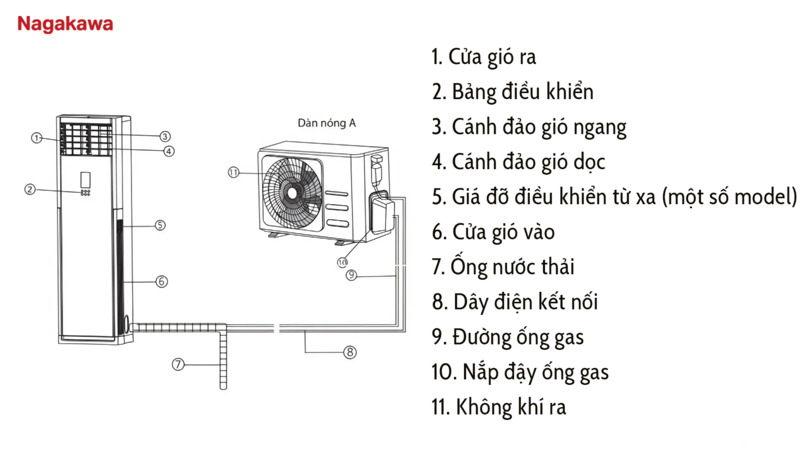

Cấu tạo cơ bản của điều hòa tủ đứng.

Dàn lạnh

Cấu tạo của dàn lạnh điều hòa tủ đứng bao gồm: bộ lọc không khí, board xử lý tín hiệu, dàn trao đổi nhiệt, cửa gió ra, cửa gió vào, cảm biến nhiệt. Chi tiết vị trí và chức năng từng bộ phận trong dàn lạnh điều hòa tủ đứng sau.

Bộ lọc không khí

• Vị trí: Bộ lọc không khí nằm ngay sau cửa hút gió trong dàn lạnh.
• Chức năng: Giữ lại bụi bẩn và các tạp chất trong không khí, giúp không khí thoát ra sạch hơn.

Board xử lý tín hiệu

• Vị trí: Board xử lý thường được đặt trong hộp điều khiển của dàn lạnh.
• Chức năng: Nhận tín hiệu từ cảm biến nhiệt độ, sau đó đưa ra các quyết định để điều chỉnh hoạt động của dàn nóng và dàn lạnh, quạt, và máy nén.

Dàn trao đổi nhiệt

• Vị trí: Dàn trao đổi nhiệt nằm bên trong dàn lạnh, thường được bố trí ngay phía sau cửa hút gió.
• Chức năng: Dàn trao đổi nhiệt là nơi gas lạnh lưu thông và trao đổi nhiệt với không khí trong phòng, làm giảm nhiệt độ không khí.

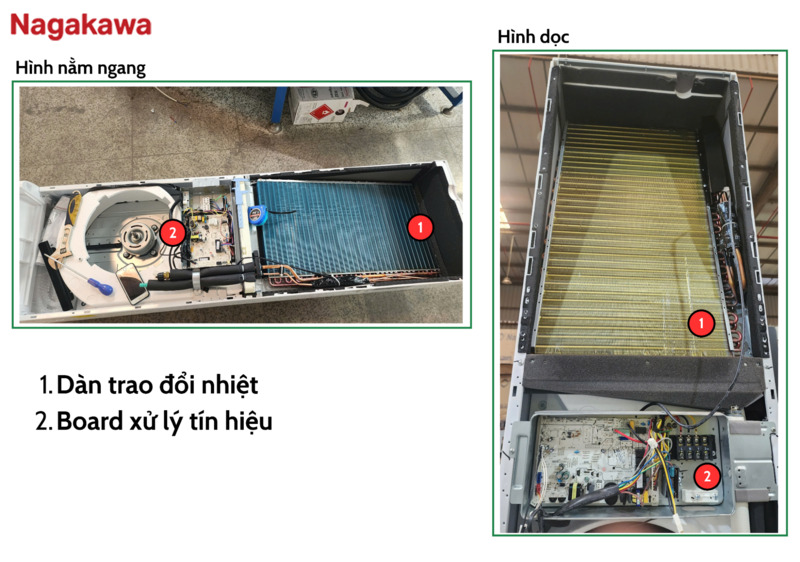

Vị trí dàn trao đổi nhiệt và board xử lý tín hiệu bên trong dàn lạnh điều hòa tủ đứng.

Cửa gió ra

• Vị trí: Cửa gió ra nằm ở phía trên bên ngoài của dàn lạnh.
• Chức năng: Cho phép không khí lạnh đã qua quá trình làm mát thoát ra ngoài để làm mát không gian.

Cửa gió vào

• Vị trí: Cửa gió vào nằm phía dưới của dàn lạnh điều hòa.
• Chức năng: Hút không khí từ phòng vào, đưa qua dàn trao đổi nhiệt để làm mát.

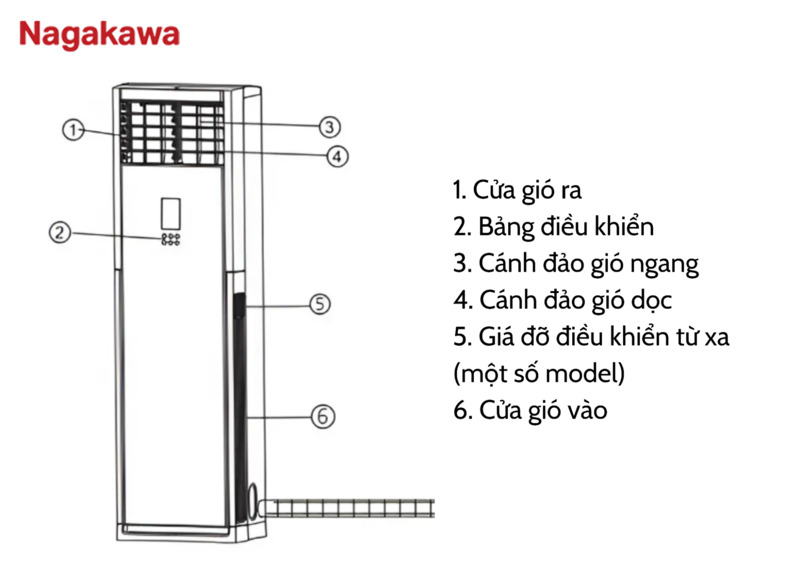

Vị trí cửa gió ra và cửa gió vào của dàn lạnh điều hòa tủ đứng.

Cảm biến nhiệt độ

• Vị trí: Cảm biến nhiệt độ thường được đặt ở gần dàn trao đổi nhiệt hoặc gần cửa hút gió.
• Chức năng: Kiểm soát nhiệt độ trong phòng và dàn lạnh. Khi nhiệt độ thực tế chênh lệch với nhiệt độ cài đặt, cảm biến sẽ gửi tín hiệu đến board xử lý để điều khiển hoạt động của hệ thống.

Dàn nóng

Cấu tạo dàn nóng của điều hòa tủ đứng thường gồm các bộ phận: quạt gió, dàn tản nhiệt, máy nén, lưới.

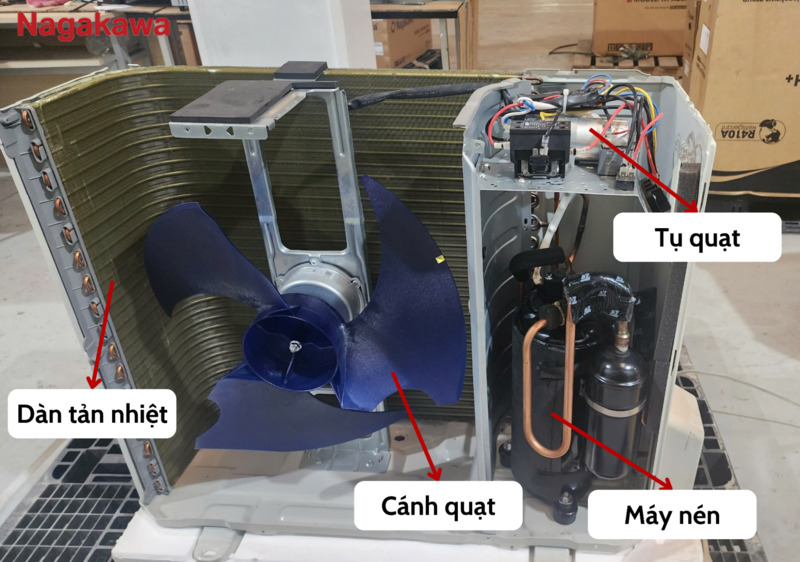

Cấu tạo bên trong dàn nóng điều hòa tủ đứng.

Chi tiết chức năng và vị trí lắp đặt của từng bộ phận như sau.

Quạt gió

• Vị trí: Quạt gió được lắp ở phía trước dàn nóng điều hòa.
• Chức năng: Hút không khí bên ngoài và thổi qua dàn nóng để làm mát gas.

Dàn tản nhiệt

• Vị trí: Dàn tản nhiệt đặt ở sau quạt gió dàn nóng.
• Chức năng: Làm mát môi chất lạnh sau khi được nén bởi máy nén.

Máy nén

• Vị trí: Máy nén được đặt bên trong vỏ dàn nóng, gần kế quạt gió.
• Chức năng: Hút liên tục môi chất ở dàn lạnh để nén đến áp suất cao và chuyển thành dạng lạnh ở dàn nóng.

Lưới

• Vị trí: Lưới được đặt ở bên ngoài của dàn nóng
• Chức năng: Ngăn chặn bụi bẩn, côn trùng xâm nhập vào bên trong dàn nóng.

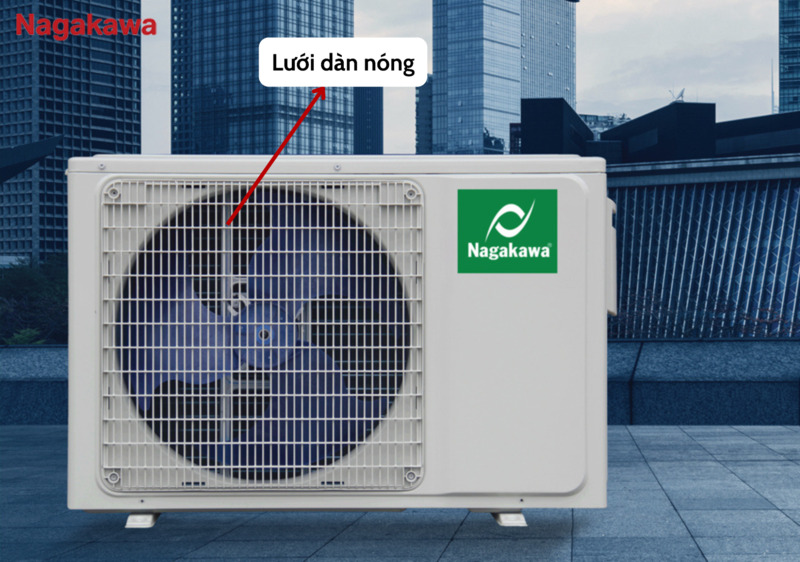

Lưới bên ngoài dàn nóng có tác dụng ngăn chặn côn trùng xâm nhập vào bên trong.

Các bộ phận khác nối liền giữa dàn nóng và dàn lạnh

Để kết nối dàn lạnh và dàn nóng hoạt động với nhau, điều hòa cần các bộ phận như: ống dẫn gas, dây điện động lực, van tiết lưu. Cụ thể như sau:

Ống dẫn gas

• Vị trí: Ống dẫn gas nối liền dàn nóng và dàn lạnh
• Chức năng: Gas lạnh sau khi bị nén sẽ di chuyển từ dàn nóng qua ống dẫn gas đến dàn lạnh để thực hiện quá trình trao đổi nhiệt và làm mát không khí.

Dây điện động lực

• Vị trí: Dây điện động lực nằm giữa nguồn điện chính nối liền với các bộ phận của hệ thống điều hòa như máy nén, quạt gió
• Chức năng: Cung cấp nguồn điện cho hệ thống hoạt động.

Van tiết lưu

• Vị trí: Van tiết lưu nối liền dàn nóng, dàn lạnh và máy nén điều hòa.
• Chức năng: Hạ áp suất của gas sau khi gas đã đi qua dàn nóng để tản nhiệt.

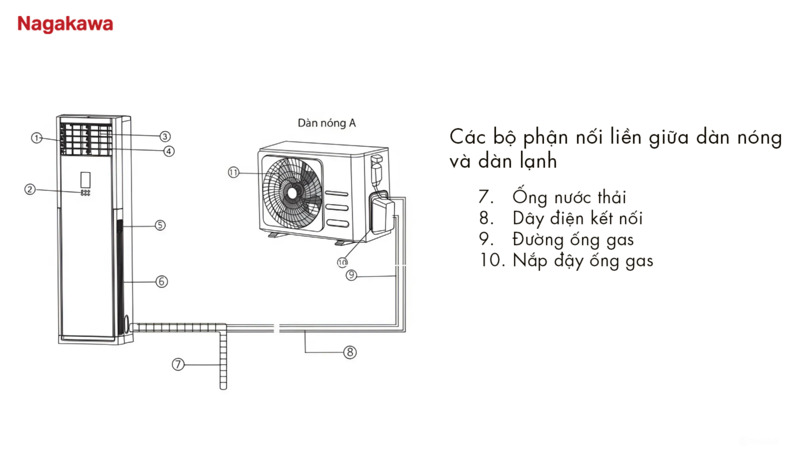

Các bộ phận như ống dẫn, dây điện được sử dụng để kết nối dàn nóng và dàn lạnh điều hòa.

Nguyên lý hoạt động của điều hòa tủ đứng

Điều hòa tủ đứng hoạt động theo nguyên lý tuần hoàn gas, gồm giai đoạn nén, làm lạnh và tản nhiệt. Khi bật điều hòa, không khí trong phòng sẽ được hút vào, làm mát qua dàn trao đổi nhiệt và thổi ra trở lại phòng.

Nguyên lý hoạt động điều hòa tủ đứng chi tiết như sau:

1 - Khi bật điều hòa, cảm biến nhiệt độ trong dàn lạnh sẽ thu thập thông tin về nhiệt độ thực tế trong phòng và gửi đến bộ vi xử lý.

2 - Mạch trong dàn lạnh sẽ lệnh cho quạt trong dàn lạnh quay, đồng thời gửi tín hiệu cho máy nén và quạt ở dàn nóng hoạt động.

3 - Khi máy nén chạy, môi chất làm lạnh ở dạng lỏng sẽ đi qua van tiết lưu chuyển thành dạng khí mát ra khỏi cửa thả gió để lan tỏa đều khắp phòng.

4 - Gas lạnh ở trạng thái khí sau khi đã hấp thụ nhiệt từ dàn trao đổi nhiệt (ở dàn lạnh) sẽ lưu chuyển qua ống dẫn gas đến máy nén trong dàn nóng.

5 - Máy nén thực hiện nén gas ở trạng thái khí thành dạng lỏng có áp suất cao, nhiệt độ cao.

6 - Gas áp suất cao chạy qua dàn nóng được làm mát nhờ quạt và lá nhôm tản nhiệt, sau đó được đưa qua van tiết lưu một lần nữa. Quy trình này được lặp đi lặp lại cho đến khi nhiệt độ trong phòng đạt đến mức cài đặt.

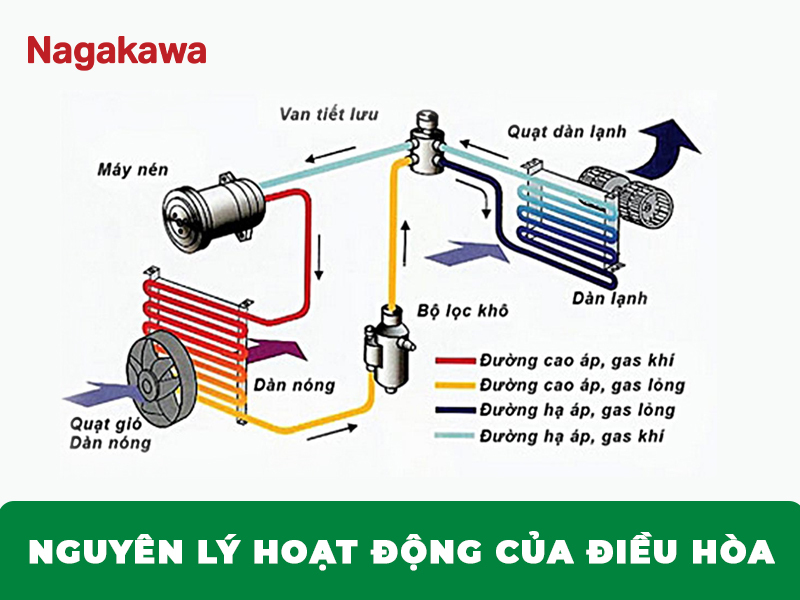

Nguyên lý hoạt động điều hòa tủ đứng.

Như vậy, điều hòa tủ đứng có cấu tạo và nguyên lý hoạt động cơ bản như các loại điều hòa treo tường. Tuy nhiên, điều hòa tủ đứng được thiết kế với kiểu dáng tiện lợi hơn giúp người dùng dễ dàng di chuyển vị trí dàn lạnh theo nhu cầu. Vì thế, điều hòa tủ đứng có công suất cao là lựa chọn phù hợp cho nhiều không gian lớn như văn phòng, hội trường,...
