Cấu tạo điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió có cấu tạo gồm 1 dàn lạnh kết hợp với 1 dàn nóng hoạt động dựa trên chu trình tuần hoàn của môi chất lạnh để tạo ra luồng không khí mát/ấm đến nhiều khu vực cùng lúc.

Bài viết dưới đây sẽ phân tích chi tiết về cấu tạo của điều hòa âm trần nối ống gió, giúp bạn hiểu vai trò của các bộ phận và nguyên lý hoạt động của thiết bị này.

Cấu tạo dàn lạnh điều hòa âm trần nối gió

Dàn lạnh điều hòa âm trần nối ống gió có thiết kế dạng hình hộp chữ nhật với lớp vỏ làm bằng kim loại chắc chắn. Một bên hông dàn lạnh là cửa hồi giúp không khí được hút vào và bên còn lại là cửa thổi để đưa không khí mát/ấm đi ra.

Bên trong dàn lạnh còn có các bộ phận như sau:

• Cuộn làm lạnh (Evaporator Coil) nằm gần vị trí cửa hồi để thực hiện quá trình hấp thụ nhiệt, làm mát không khí. Bên trong cuộn làm lạnh sẽ có nhiều ống đồng mỏng chứa lưu chất lạnh và các lá nhôm (hoặc lá đồng) để tăng diện tích tiếp xúc không khí. Khi không khí từ bên ngoài đi qua cuộn làm lạnh, hệ thống sẽ hấp thụ nhiệt và tạo ra luồng khí lạnh nhanh chóng.
• Quạt (Blower Fan) ở vị trí gần cuộn làm lạnh giúp hút không khí từ bên ngoài qua cuộn làm lạnh rồi đẩy không khí đã làm mát qua hệ thống các ống gió để phân phối đến các không gian. Trong quá trình hoạt động, quạt sẽ tạo áp suất cần thiết để đảm bảo sự tuần hoàn hiệu quả của không khí trong hệ thống.
• Ống gió (Air Ducts) nối dàn lạnh với các miệng gió trong phòng, từ đó dẫn và phân phối không khí đã được làm mát từ cuộn làm lạnh đến từng phòng.
• Bộ lọc không khí (Air Filter) nằm gần cửa hồi dàn lạnh có tác dụng loại bỏ bụi bẩn, vi khuẩn và các hạt bụi từ không khí đầu vào trước khi đi qua cuộn làm lạnh nhằm đảm bảo không khí được làm mát là sạch sẽ và an toàn.
• Bộ điều khiển nhiệt độ (Temperature Control) được gắn trên hệ thống điều khiển của điều hòa giúp đảm bảo không gian được làm mát theo đúng mức nhiệt độ mong muốn.
• Cảm biến nhiệt độ (Temperature Sensor) nằm trong dàn lạnh hoặc gần khu vực thổi gió có tác dụng theo dõi nhiệt độ trong không gian và điều chỉnh hoạt động của cuộn làm lạnh. Cảm biến nhiệt độ giúp duy trì nhiệt độ được thiết lập, đem đến sự thoải mái cho người dùng khi sử dụng máy.

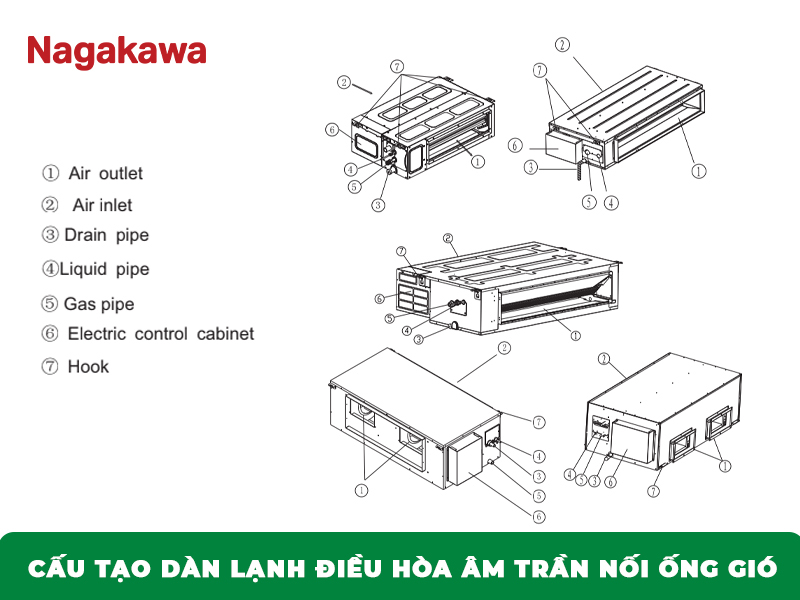

Cấu tạo dàn lạnh điều hòa âm trần nối ống gió.

Cấu tạo dàn nóng điều hòa âm trần nối gió

Dàn nóng điều hòa âm trần nối ống gió sẽ thường được đặt ở ngoài trời, tại các khu vực thoáng mát để thuận lợi cho việc tản nhiệt và tăng tuổi thọ của máy. Các bộ phận trong dàn nóng bao gồm:

• Động cơ DC được sử dụng trong máy nén để tăng hiệu suất hoạt động của máy. So với các động cơ truyền thống, động cơ DC sẽ giúp máy nén hoạt động mượt mà và giảm tiếng ồn hơn.
• Bộ biến tần có tác dụng điều khiển công suất của dàn nóng, giúp duy trì nhiệt động ổn định trong quá trình hoạt động.
• Van tiết lưu kết hợp cùng với máy nén có vai trò kiểm soát dòng chất làm lạnh (gas) chảy trong hệ thống máy, giúp tối ưu hiệu quả làm mát không khí.
• Máy nén (Compressor) có chức năng nén khí làm lạnh từ trạng thái hơi thành trạng thái lỏng. Khi khí được nén, máy nén sẽ tạo áp suất cao để đẩy nhiệt độ ra khỏi hệ thống.
• Quạt gió nóng (Hot Air Fan) có chức năng tạo ra luồng không khí để thổi qua các cuộn dây trong dàn nóng, giúp tản nhiệt ra ngoài môi trường và đảm bảo chất làm lạnh được lưu thông hiệu quả.
• Ống dẫn lưu chất lạnh (Refrigerant Lines) kết nối dàn nóng với dàn lạnh để lưu chất lạnh tuần hoàn giữa hai bộ phận. Chất làm lạnh sẽ hấp thụ nhiệt tại dàn lạnh và giải phóng nhiệt tại dàn nóng.
• Bộ điều khiển nhiệt độ (Temperature Control) có vai trò quản lý hoạt động của máy nén và quạt gió nóng dựa trên nhiệt độ đã được thiết lập.
• Cảm biến nhiệt độ (Temperature Sensor) đóng vai trò theo dõi nhiệt độ của dàn nóng và điều chỉnh hoạt động của máy nén để duy trì nhiệt độ được thiết lập.

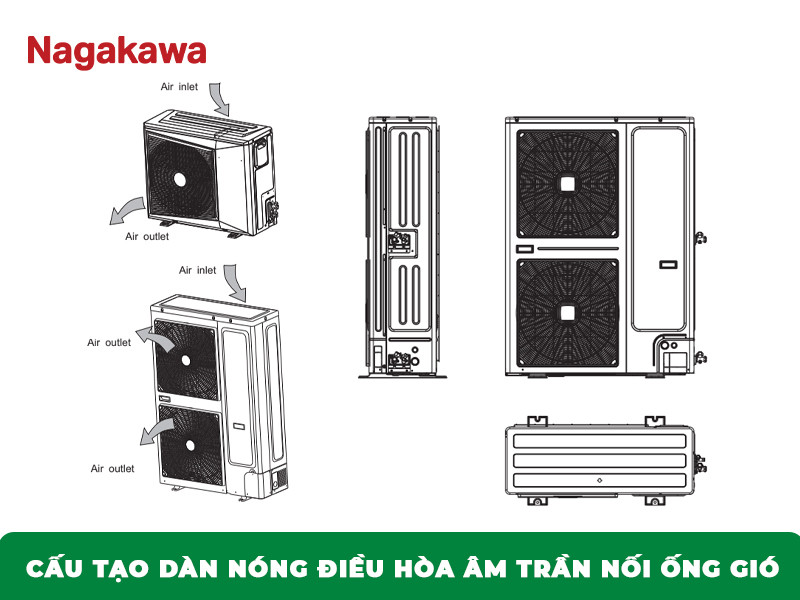

Cấu tạo dàn nóng điều hòa âm trần nối ống gió.

Các bộ phận khác

Ngoài 2 bộ phận chính là dàn lạnh và dàn nóng, điều hòa âm trần nối ống gió còn có các bộ phận sau:

• Ống cứng thường được làm từ thép, nhôm hoặc PVC, có nhiệm vụ dẫn không khí đã được làm lạnh từ dàn lạnh đến nhiều không gian khác nhau.
• Ống mềm được sử dụng để kết nối ống gió cứng với các bộ phận khác của hệ thống để lưu chất lạnh và không khí làm lạnh được phân phối hiệu quả đến các cửa gió, đảm bảo mọi khu vực đều nhận được không khí mát mẻ.
• Lớp cách nhiệt có tác dụng bảo quản nhiệt độ bên trong hệ thống nhằm duy trì nhiệt độ ổn định và ngăn cho không khí lạnh bị mất mát trong quá trình di chuyển qua các ống.

Nguyên lý hoạt động làm mát của điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió hoạt động dựa trên chu trình tuần hoàn của môi chất lạnh (gas). Cụ thể như sau:

• Đầu tiên, máy nén sẽ làm lạnh khí gas trong dàn nóng rồi vận chuyển qua hệ thống các ống đồng để đi tới dàn lạnh.
• Trong quá trình di chuyển, khí gas tiếp tục được làm lạnh xuống khoảng 6 - 10°C, đồng thời nhiệt độ không khí xung quanh ống đồng của dàn lạnh cũng giảm theo.
• Cuối cùng, không khí lạnh sẽ được quạt thổi qua box gió, sau đó hệ thống ống gió và miệng gió sẽ phân phối không khí lạnh đến từng không gian. Lúc này, không khí nóng trong phòng sẽ được hút trở lại máy thông qua cửa hút hoặc lỗ thông gió trên trần.
• Chu trình tuần hoàn khí gas tiếp tục diễn ra để duy trì nhiệt độ mát mẻ và thoải mái cho người dùng.

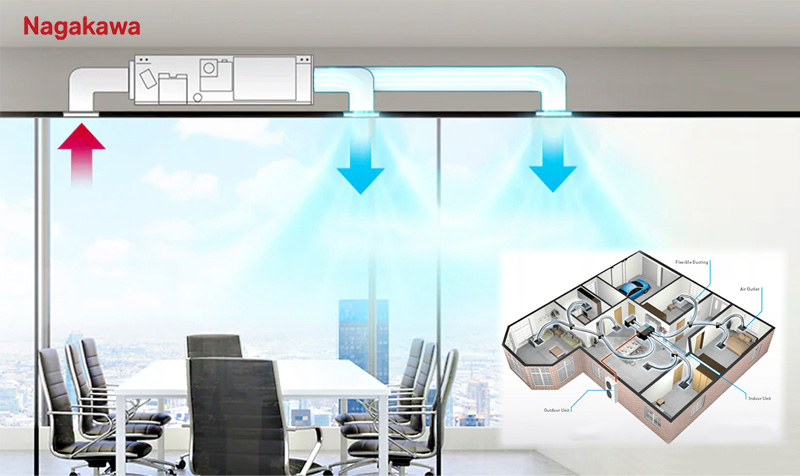

Hình minh họa nguyên lý hoạt động của điều hòa âm trần nối ống gió.

Tìm hiểu về cấu tạo điều hòa âm trần nối ống gió sẽ giúp bạn dễ dàng hình dung được cách hệ thống hoạt động và nắm bắt thông tin tư vấn từ các kỹ thuật viên.

Nếu bạn quan tâm tới các sản phẩm điều hòa âm trần nối ống gió của Nagakawa, vui lòng truy cập website Nagakawa hoặc liên hệ hotline 1900.54.54.89 để nhận tư vấn tận tình nhất!
