Điều hòa âm trần được thiết kế lắp âm dưới trần nhà, chỉ lộ phần mặt trước để dẫn không khí lạnh, có khả năng làm mát hiệu quả và có tính thẩm mỹ cao. Tuy nhiên, nhiều người dùng vẫn chưa hiểu rõ về cấu tạo cũng như nguyên lý hoạt động của thiết bị này. Trong bài viết dưới đây, Nagakawa sẽ chia sẻ cho bạn những thông tin cơ bản về cấu tạo, nguyên lý hoạt động của điều hòa âm trần.

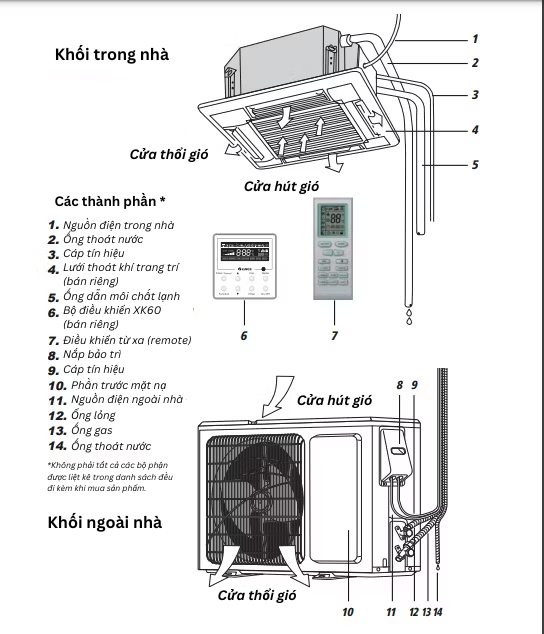

Ảnh mô tả cấu tạo chung của điều hòa âm trần
Cấu tạo chi tiết điều hòa âm trần và nguyên lý hoạt động của từng bộ phận
Dàn lạnh
Dàn lạnh là bộ phận được lắp âm trần, chỉ lộ cửa gió hoặc lỗ thoát khí ra ngoài, có nhiệm vụ hấp thụ nhiệt từ không gian cần làm mát. Hệ thống quạt đối lưu trong dàn lạnh tiêu tốn khoảng 1,5% tổng công suất, đảm bảo luồng không khí luân chuyển hiệu quả.
Dàn lạnh điều hòa âm trần bao gồm các bộ phận chính sau:
-
Cánh đảo gió: Nằm ở viền ngoài của thiết bị, có nhiệm vụ điều chỉnh hướng thổi không khí tạo luồng gió 360°.
-
Tấm mặt trước: Ở vị trí bên ngoài, giúp bảo vệ linh kiện bên trong và tạo tính thẩm mỹ.
-
Cửa thổi gió: Bố trí xung quanh viền thiết bị, đưa không khí lạnh ra phòng theo nhiều hướng.
-
Màn hình LED: Đặt ở một góc của mặt nạ, hiển thị thông tin hoạt động của thiết bị.
-
Cửa hút gió: Nằm ở trung tâm mặt nạ, giúp thu hút không khí phòng vào để làm lạnh.
-
Bơm thoát nước: Lắp đặt bên trong khối dàn lạnh, không nhìn thấy từ bên ngoài.
-
Ống thoát nước: Kết nối từ bơm thoát nước ra ngoài và đi ngầm trong trần.
-
Ống dẫn môi chất lạnh: Đi từ dàn lạnh xuyên qua trần và tường để kết nối với dàn nóng.

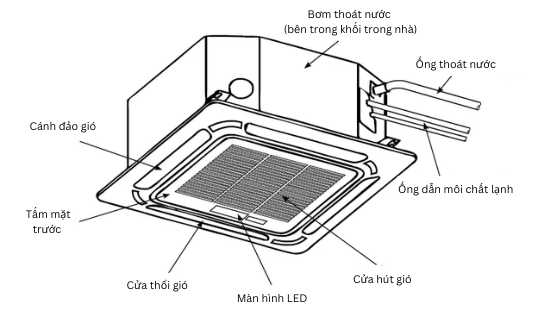

Ảnh cấu tạo chung của dàn lạnh điều hòa âm trần
Quá trình hoạt động của dàn lạnh được diễn ra như sau:
-
Quạt trong dàn lạnh hút không khí nóng từ phòng.
-
Không khí nóng được đưa qua ống đồng chứa gas lạnh.
-
Gas lạnh hấp thụ nhiệt từ không khí, làm giảm nhiệt độ không khí.
-
Không khí mát mẻ được thổi ra ngoài qua các cửa gió, tạo cảm giác thoải mái.
Dàn nóng
Dàn nóng là bộ phận được lắp đặt ngoài trời như mái nhà hoặc ban công, chịu trách nhiệm xả nhiệt đã hấp thụ từ không khí trong phòng ra ngoài môi trường, để làm giảm nhiệt độ của gas lạnh. Do chứa các thành phần quan trọng như máy nén và quạt giải nhiệt, dàn nóng tiêu thụ khoảng 90-95% tổng điện năng của hệ thống.
Cấu tạo chi tiết dàn nóng như sau:
-
Cửa hút khí: Nằm ở phía sau và bên hông dàn nóng, có chức năng thu không khí môi trường vào để tham gia quá trình trao đổi nhiệt.
-
Ống dẫn môi chất lạnh: Vị trí kết nối với đường ống từ dàn lạnh, tạo mạch tuần hoàn khép kín cho môi chất di chuyển.
-
Cửa thổi gió: Đặt ở mặt trước dàn nóng,có nhiệm vụ thải không khí nóng ra môi trường sau khi trao đổi nhiệt.
-
Biển tên thông số kỹ thuật: Gắn ở một bên của dàn nóng, cung cấp thông tin về model, công suất và thông số kỹ thuật.
-
Cửa thoát nước: Nằm ở đáy dàn nóng, giúp thoát nước mưa hoặc nước trong quá trình rã đông.

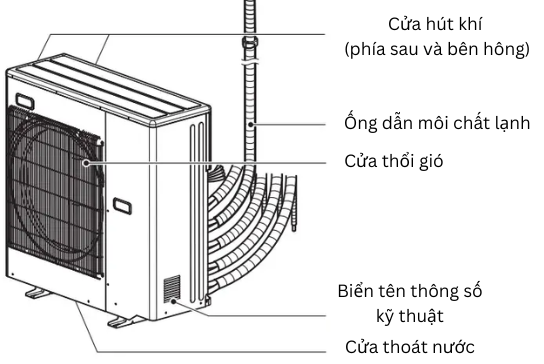

Cấu tạo chi tiết dàn nóng điều hòa âm trần
Quy trình hoạt động dàn nóng diễn ra như sau:
-
Môi chất lạnh (gas lạnh) ở dạng hơi hấp thụ nhiệt từ không khí trong phòng thông qua dàn lạnh và di chuyển đến máy nén.
-
Tại máy nén, môi chất lạnh được nén lên áp suất cao, chuyển từ trạng thái hơi sang trạng thái lỏng và tăng nhiệt độ.
-
Môi chất lạnh nóng sau đó được dẫn tới dàn nóng. Tại đây, nhiệt từ môi chất lạnh được tỏa ra môi trường xung quanh nhờ các lá nhôm hoặc đồng và quạt. Sau đó, môi chất lạnh dần ngưng tụ thành dạng lỏng.
-
Môi chất lạnh lỏng đi qua van tiết lưu để giảm áp suất và nhiệt độ trước khi quay trở lại dàn lạnh, tiếp tục chu trình làm lạnh.
Quạt gió và lưới lọc
Quạt gió và lưới lọc là những bộ phận đảm nhiệm hiệu quả làm mát và chất lượng không khí. Cụ thể:
Quạt gió
-
Vị trí: Được đặt ở mặt dưới của dàn lạnh, hướng không khí lạnh xuống phòng.
-
Chức năng: Phân phối không khí lạnh đều khắp không gian.
-
Nguyên lý hoạt động: Quạt dàn lạnh hút không khí từ trong phòng, đẩy qua dàn lạnh để làm mát, sau đó phân phối không khí mát trở lại phòng. Quạt dàn nóng thổi không khí qua dàn nóng, giúp làm mát môi chất lạnh và xả nhiệt ra môi trường bên ngoài.

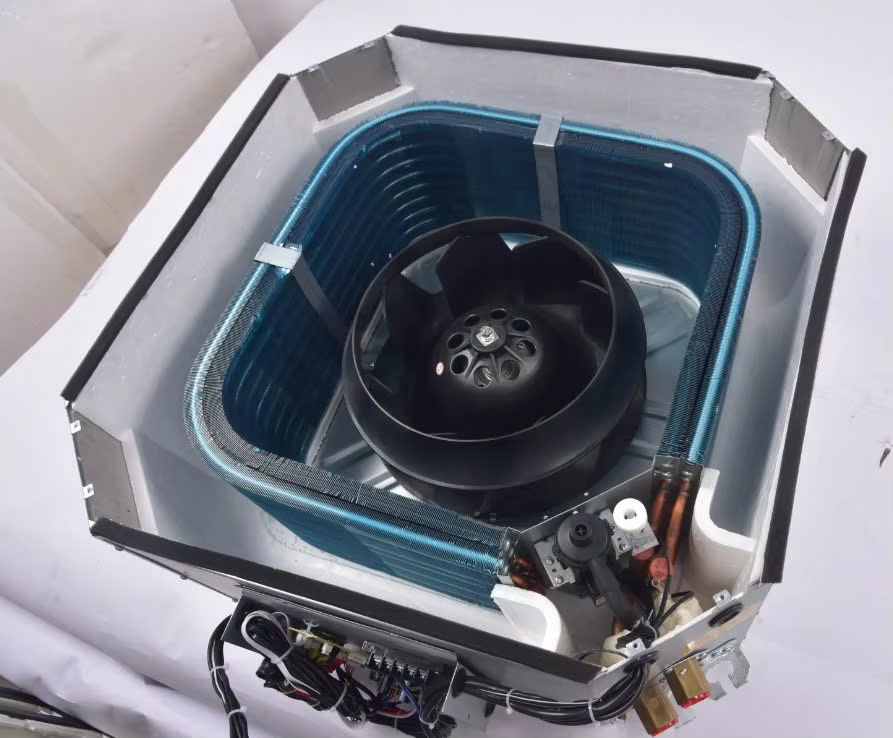

Ảnh minh họa quạt dàn lạnh điều hòa âm trần
Lưới lọc:
-
Vị trí: Nằm phía trước dàn lạnh, ngay dưới cửa quạt gió
-
Chức năng: Lọc bụi bẩn, tạp chất và vi khuẩn có trong không khí trước khi đưa không khí vào trong phòng.
-
Nguyên lý hoạt động: Không khí được quạt gió hút vào sẽ đi qua lưới lọc. Tại đây, các hạt bụi, vi khuẩn và các tác nhân gây dị ứng bị giữ lại trên bề mặt lưới, ngăn chúng xâm nhập vào hệ thống

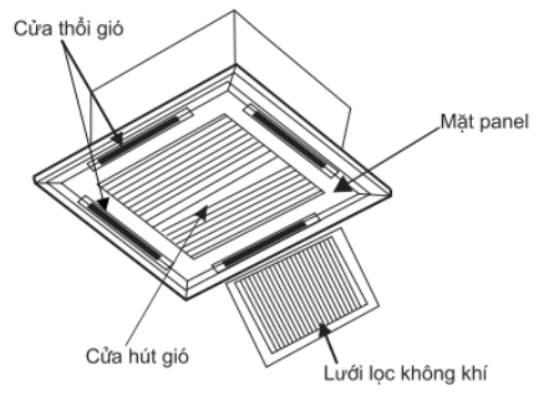

Vị trí lưới lọc trong dàn lạnh điều hòa âm trần
Ống dẫn ga và đường ống thoát nước
Ống dẫn ga và đường ống thoát nước là hai bộ phận thiết yếu giúp hệ thống điều hòa hoạt động hiệu quả, đảm bảo quá trình làm lạnh ổn định và tránh tình trạng nước ứ đọng trong máy.
Ống dẫn ga:
-
Vị trí: Nằm giữa dàn lạnh và dàn nóng.
-
Chức năng: Giúp gas lạnh di chuyển giữa các bộ phận của điều hòa, mang nhiệt từ phòng ra ngoài và duy trì quá trình làm lạnh.
-
Nguyên lý hoạt động: Máy nén trong dàn nóng nén gas ở trạng thái áp suất cao và nhiệt độ cao, sau đó chuyển gas qua ống dẫn đến dàn lạnh. Tại đây, gas giãn nở và hấp thụ nhiệt từ không khí trong phòng, làm mát không gian. Sau khi hấp thụ nhiệt, gas quay trở lại dàn nóng qua ống dẫn để tiếp tục chu trình.

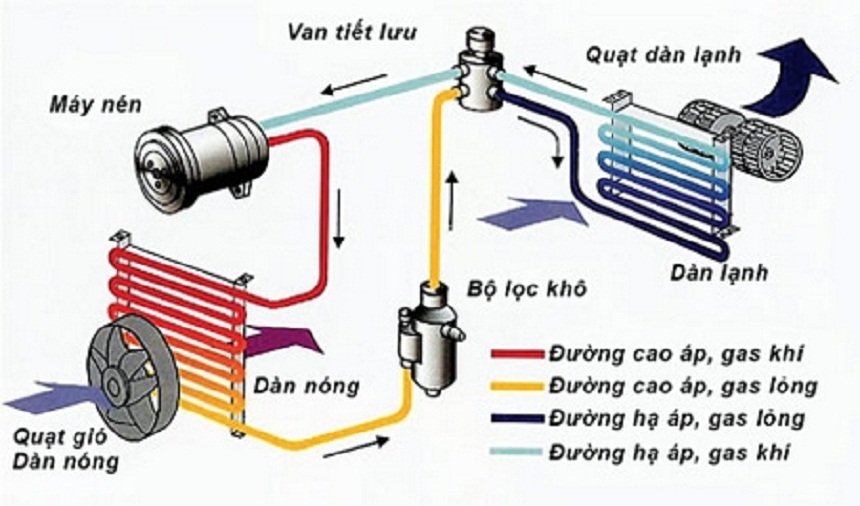

Nguyên lý hoạt động của ống dẫn gas điều hòa âm trần
Đường ống thoát nước:
-
Vị trí: Được lắp dưới dàn lạnh, dẫn nước ra ngoài qua các lỗ thoát.
-
Chức năng: Dẫn nước ngưng tụ (do sự trao đổi nhiệt của điều hòa) ra ngoài, tránh tình trạng nước đọng trong máy.
-
Nguyên lý hoạt động: Sau khi không khí trong phòng được hút vào dàn lạnh để làm mát, hơi ẩm trong không khí sẽ ngưng tụ trên bề mặt dàn lạnh, tạo thành nước ngưng. Nước ngưng này được thu thập vào máng hứng và dẫn ra ngoài thông qua hệ thống ống thoát nước.

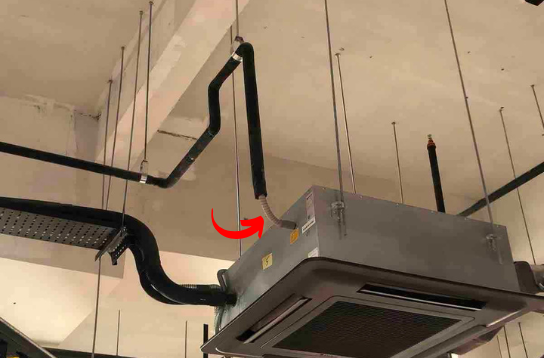

Đường ống thoát nước được lắp ở dàn lạnh điều hòa âm trần để dẫn nước ra ngoài
Bảng mạch điều khiển
Bảng mạch điều khiển là bộ phận điện tử nằm bên trong thân máy điều hòa âm trần hoặc có thể tích hợp trong bộ điều khiển từ xa, bảng điều khiển trên tường, có tác dụng điều khiển và quản lý các chức năng của máy lạnh (nhiệt độ, tốc độ quạt, chế độ làm lạnh,..)
Bảng mạch điều khiển trong điều hòa âm trần hoạt động như sau: Nhận tín hiệu từ các cảm biến → Xử lý thông tin → Gửi tín hiệu điều khiển đến các bộ phận quan trọng (máy nén, quạt…)

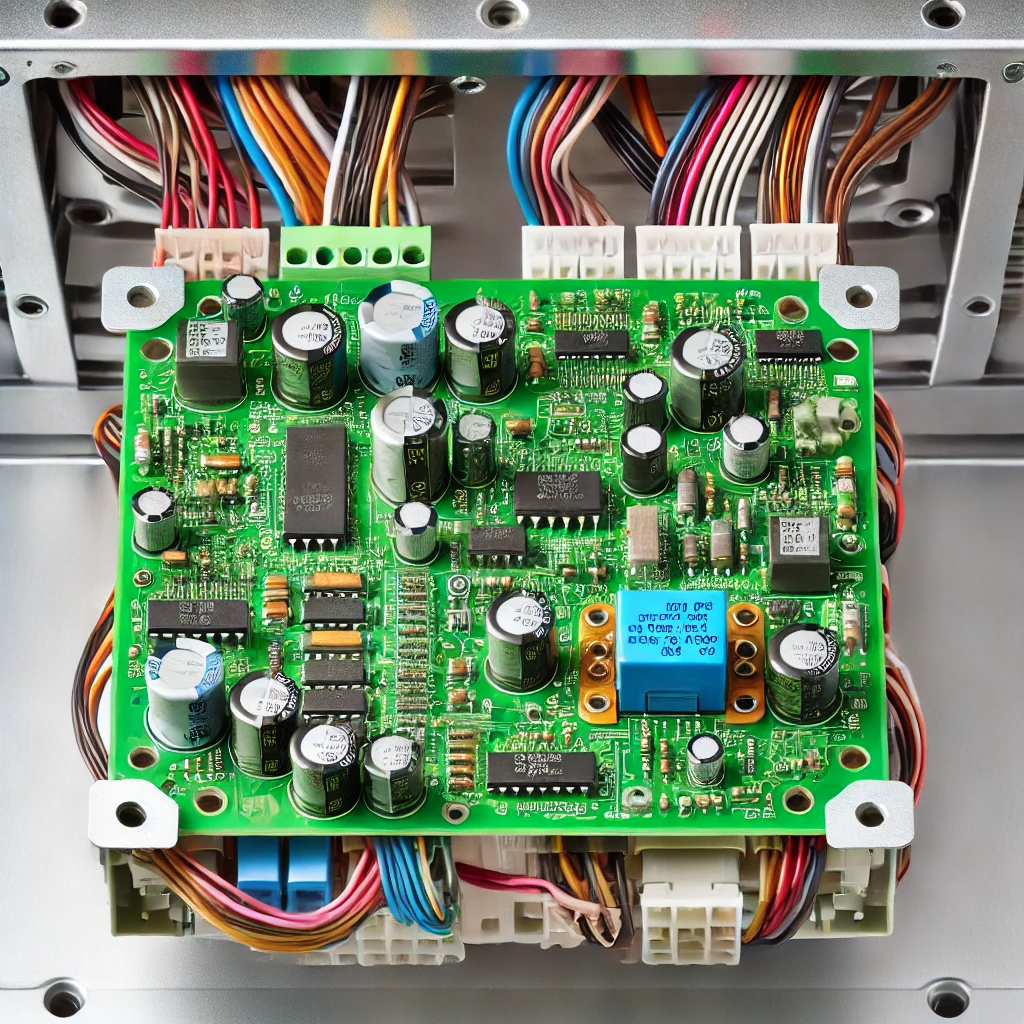

Bảng mạch điều khiển điều hòa âm trần giúp điều khiển và quản lý các chức năng của máy lạnh
Nguyên lý hoạt động của điều hòa âm trần
Cách thức hoạt động điều hòa âm trần hoạt động như sau:
Hấp thụ nhiệt từ không khí trong phòng (Dàn lạnh)
Quạt trong dàn lạnh hút không khí nóng trong phòng và thổi qua ống đồng chứa gas lạnh. Gas lạnh hấp thụ nhiệt từ không khí, làm cho không khí trong phòng mát hơn.
Dẫn khí lạnh đến dàn nóng (Ngoài trời)
Gas lạnh sau khi hấp thụ nhiệt từ không khí sẽ được dẫn đến dàn nóng. Tại đây, khí được đưa vào máy nén - nơi gas lạnh bị nén lại dưới áp suất và nhiệt độ cao.
Xả nhiệt ra ngoài (Dàn nóng)
Gas lạnh bị nén sẽ đi qua các ống đồng trong dàn nóng để trao đổi nhiệt với không khí bên ngoài (thông qua các lá tản nhiệt và quạt).

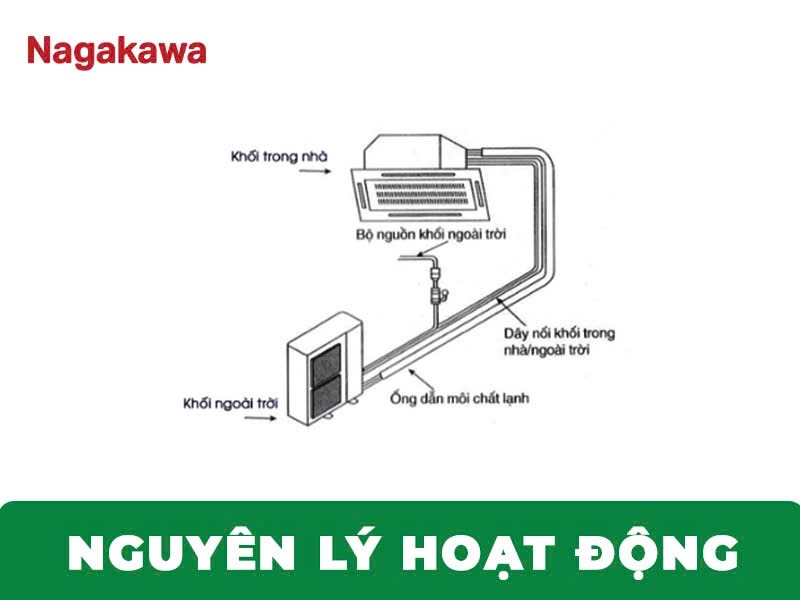

Ảnh mô tả nguyên lý hoạt động của điều hòa âm trần
Với nguyên lý hoạt động trên, điều hòa âm trần mang đến rất nhiều tiện ích thông minh cho người dùng:
-
Tiết kiệm không gian và có tính thẩm mỹ cao: Điều hòa âm trần đước lắp giấu bên trong trần nhà, chỉ lộ mặt nạ, tạo sự sang trọng và tiết kiệm không gian.
-
Phân phối khí lạnh đều: Với thiết kế cửa thổi 360 độ, luồng không khí lạnh được phân bổ đều khắp phòng, giúp làm mát nhanh chóng.
-
Hoạt động êm ái: Mức độ ồn của điều hòa âm trần thường dao động khoảng 45 - 50dB (tương đương với tiếng mưa nhẹ) tùy thuộc vào công suất và thiết kế của từng mẫu máy.
-
Công suất mạnh mẽ: Điều hòa âm trần thường có công suất hoạt động từ 18.000 - 60.000 BTU, thích hợp làm lạnh cho các công trình lớn như văn phòng, nhà hàng, khách sạn,….
Nếu bạn đang muốn tìm một mẫu điều hoà âm trần chất lượng và có những tiện ích trên, bạn có thể tham khảo các sản phẩm từ thương hiệu Nagakawa.
Nagakawa được biết đến là một thương hiệu lớn với hơn 20 năm kinh nghiệm trong ngành điện lạnh, cung cấp nhiều dòng điều hòa khác nhau, từ dân dụng đến thương mại, phù hợp với nhu cầu đa dạng của người tiêu dùng. Đặc biệt, các sản phẩm điều hòa âm trần của Nagakawa còn có những điểm nổi bật sau:
-
Thiết kế giảm ồn tối đa với cánh quạt 750 mm và cửa thoát khí 3D.
-
Đa dạng loại máy, công suất phù hợp với mọi nhu cầu và diện tích lắp đặt.
-
Chế độ đảo gió 360 độ với góc đảo rộng 8 hướng cùng quạt gió 4 tốc độ giúp phân phối không khí tươi mát đến nhiều khu vực trong không gian lớn.
-
Sử dụng nhiều công nghệ hiện đại như Inverter tiết kiệm điện, môi chất lạnh R32 thân thiện môi trường.
-
Công suất hoạt động lớn từ 12000 BTU/h đến 55000BTU/h giúp máy hoạt động mạnh mẽ, làm lạnh nhanh và đều trong diện tích rộng.
-
Sử dụng hệ thống tản nhiệt Hydrophilic có tác dụng chống ăn mòn, bảo vệ máy trước các tác động của môi trường.
Dưới đây là một số dòng điều hòa âm trần của Nagakawa:

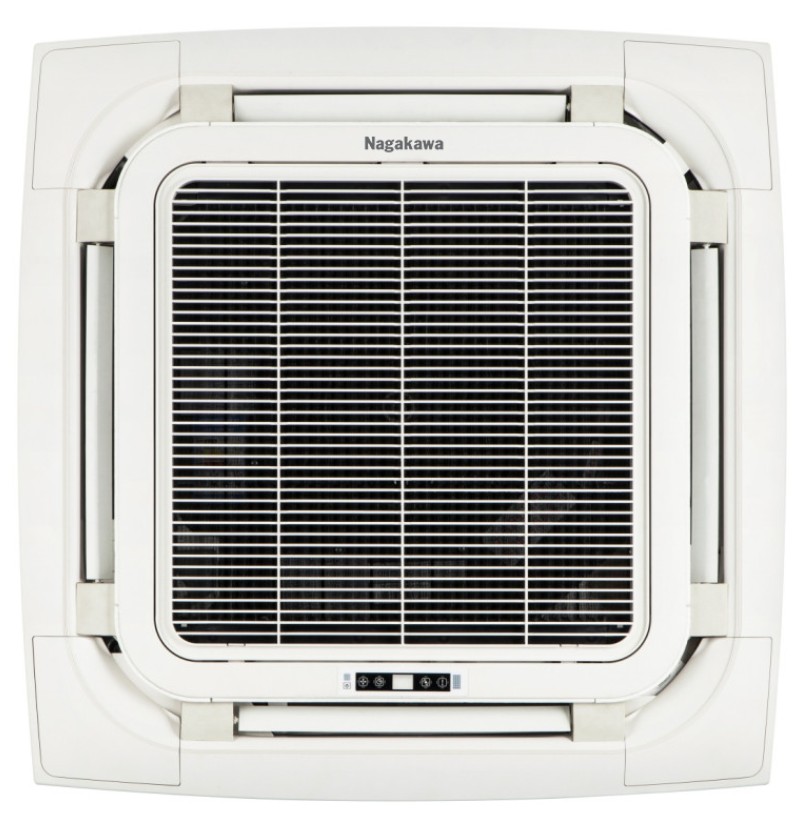

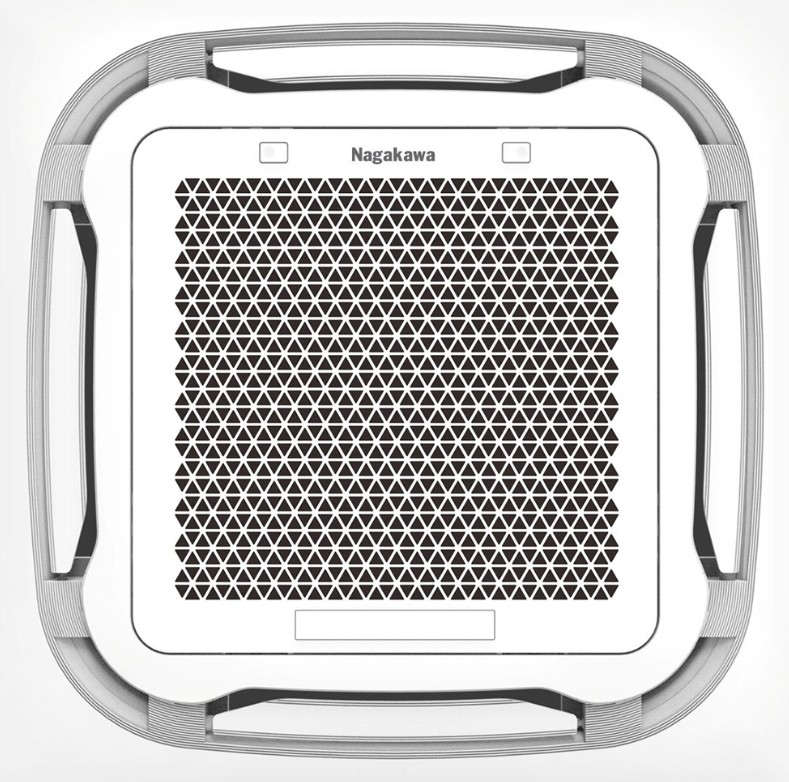

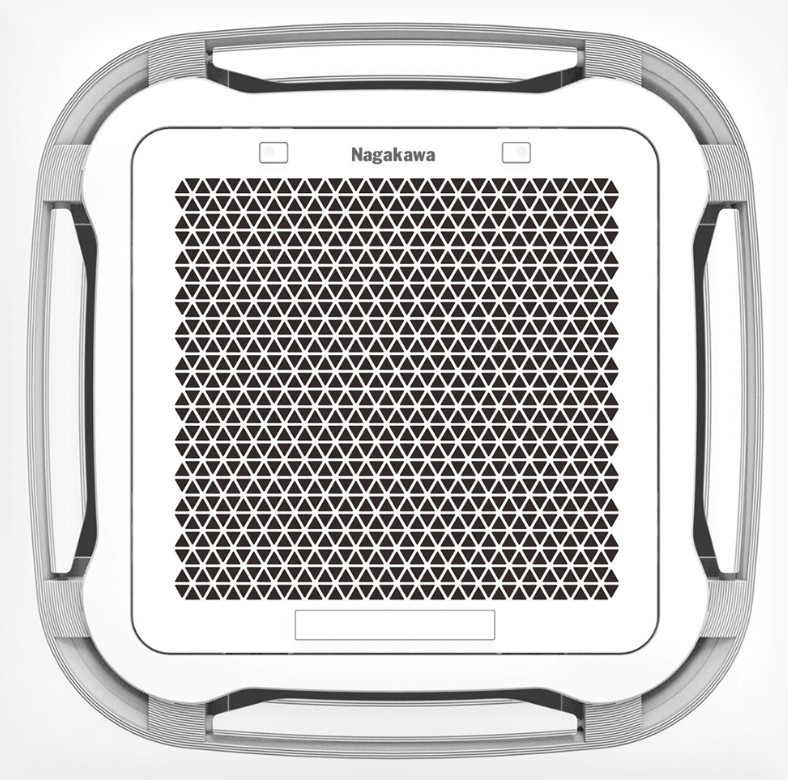

| Tên | Điều hòa âm trần Cassette Inverter 8 hướng thổi NIT-C50R2U35 | Điều hòa âm trần Cassette Inverter 8 hướng thổi NIT-C18R2U35 | Điều hòa âm trần 8 hướng thổi Cassette Nagakawa NT-A18R1T20 |
| Hình ảnh |  |
 |
 |
| Giá sản phẩm | Liên hệ | Liên hệ | Liên hệ |
Hy vọng bài viết trên sẽ cung cấp cho bạn những thông tin hữu ích giúp bạn hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của điều hòa âm trần. Nếu bạn cần tư vấn chi tiết về sản phẩm hoặc có bất kỳ thắc mắc nào, hãy liên hệ ngay với chúng tôi để được hỗ trợ kịp thời.
|
