Cục nóng điều hòa là bộ phận đặt bên ngoài, có nhiệm vụ tản nhiệt và giải phóng hơi nóng ra môi trường để hệ thống làm lạnh hoạt động hiệu quả. Vậy cấu tạo cục nóng điều hòa gồm những bộ phận nào và mỗi bộ phận đóng vai trò gì? Bài viết dưới đây sẽ giúp bạn hiểu từ A đến Z về cấu tạo và cách hoạt động của cục nóng điều hòa một cách dễ hiểu nhất.
Cấu tạo cục nóng điều hòa chi tiết và đầy đủ
Dưới đây là bảng bóc tách chi tiết các bộ phận cốt lõi cấu thành nên một dàn nóng tiêu chuẩn hiện nay:
|
Bộ phận |
Chi tiết |
|
Cục nóng gồm những lá nhôm |
Là các lá tản nhiệt mỏng bao quanh ống đồng, tạo diện tích bề mặt lớn để trao đổi nhiệt nhanh chóng với không khí. |
|
Cáp |
Đoạn ống đồng siêu nhỏ đóng vai trò tiết lưu. Nó tạo ra sự chênh lệch áp suất cực lớn, giúp môi chất lạnh chuyển trạng thái và hạ nhiệt độ đột ngột trước khi đi vào dàn lạnh. |
|
Block |
Được mệnh danh là "trái tim" của hệ thống. Linh kiện này thực hiện việc hút và nén môi chất lạnh từ áp suất thấp sang áp suất cao, tạo động lực tuần hoàn gas trong toàn bộ hệ thống. |
|
Tụ kích Block |
Linh kiện lưu trữ điện năng để cung cấp dòng khởi động lớn cho máy nén. Bộ phận này thường chỉ xuất hiện trên các dòng điều hòa truyền thống (Non-Inverter). |
|
Vỏ bảo vệ |
Cấu tạo từ thép sơn tĩnh điện hoặc nhựa kỹ thuật chịu lực. Lớp vỏ này được thiết kế để chống ăn mòn, bảo vệ hệ thống mạch điện và máy nén khỏi tác động của mưa, nắng và bụi bẩn. |
|
Lá tản nhiệt |
Hệ thống các lá nhôm mỏng xếp mật độ cao bao quanh ống đồng. Thiết kế này giúp tối đa hóa diện tích tiếp xúc không khí, hỗ trợ quá trình xả nhiệt từ gas ra môi trường diễn ra tức thì. |
|
Quạt cục nóng |
Tạo ra luồng gió cưỡng bức với lưu lượng lớn, thổi trực tiếp qua giàn lá nhôm để mang nhiệt lượng đi, giúp hạ nhiệt độ môi chất nhanh chóng trước khi quay lại chu trình. |
|
Đầu rắc co bắt ống đồng kết nối với cục lạnh |
Các khớp nối đồng chịu áp lực cao, dùng để kết nối ống dẫn môi chất giữa cục nóng và cục lạnh, yêu cầu độ chính xác tuyệt đối để tránh rò rỉ gas. |
|
Bo mạch |
"Bộ não" quản lý tần số hoạt động (phổ biến trên dòng Inverter). Nó điều phối tốc độ quay của máy nén và quạt để tối ưu hóa điện năng và duy trì nhiệt độ ổn định. |
|
Chân bắt giá đỡ |
Hệ thống chân đế kết hợp cùng đệm cao su giảm chấn. Chức năng chính là triệt tiêu các rung động cơ học, giảm thiểu tiếng ồn và hiện tượng rung giật khi máy vận hành. |
|
Van đảo chiều |
Linh kiện đặc biệt chỉ có trên dòng máy 2 chiều. Nó thực hiện nhiệm vụ thay đổi hướng đi của môi chất, giúp máy linh hoạt chuyển đổi giữa chức năng làm mát và sưởi ấm. |
|
Khởi động từ |
Bộ đóng cắt trung gian thường dùng cho các dòng máy công suất lớn. Thiết bị này giúp bảo vệ tiếp điểm điều khiển và chịu tải cho máy nén khi vận hành cường độ cao. |

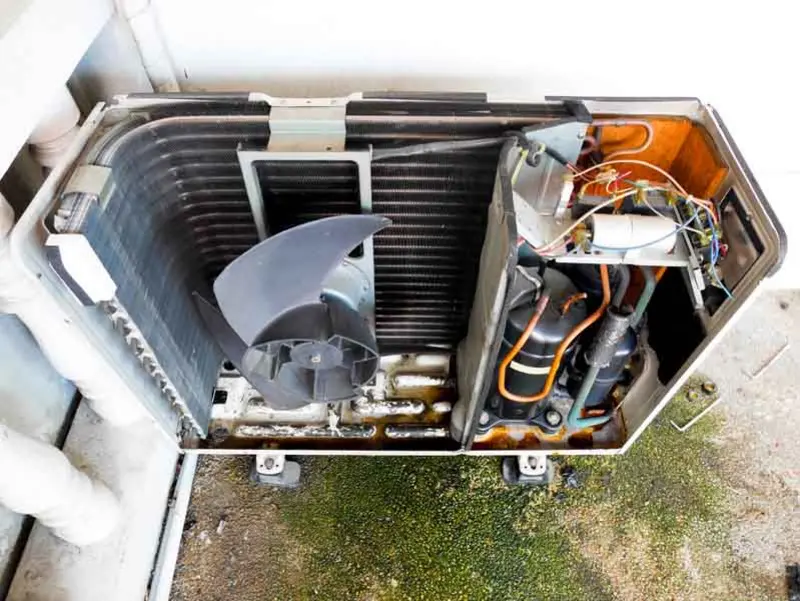

Cận cảnh các linh kiện cốt lõi bên trong cục nóng đảm bảo hiệu suất trao đổi nhiệt cho toàn hệ thống
Block (Máy nén)
Block là bộ phận quan trọng nhất trong cục nóng, đóng vai trò nén môi chất lạnh để đẩy qua dàn nóng và thực hiện quá trình làm lạnh. Đây là bộ phận quyết định sức mạnh vận hành của toàn bộ hệ thống.
- Vị trí: Nằm bên trong cục nóng, thường được đặt cố định trên các chân cao su giảm chấn ở phần đáy.
- Công dụng: Hút môi chất lạnh dạng gas áp suất thấp và nén thành gas áp suất cao, thúc đẩy sự tuần hoàn môi chất trong chu trình lạnh.
Tụ kích Block
Tụ kích giúp khởi động máy nén trong lần đầu tiên khi điều hòa bắt đầu hoạt động. Đây là linh kiện quan trọng giúp Block vận hành trơn tru và đạt được tốc độ quay cần thiết ngay từ ban đầu.
- Vị trí: Thường đặt bên trong hộp điện của cục nóng, nằm gần máy nén để thuận tiện cho việc đấu nối.
- Công dụng: Cung cấp dòng điện khởi động mạnh giúp motor máy nén vượt qua mô-men quán tính để bắt đầu hoạt động.

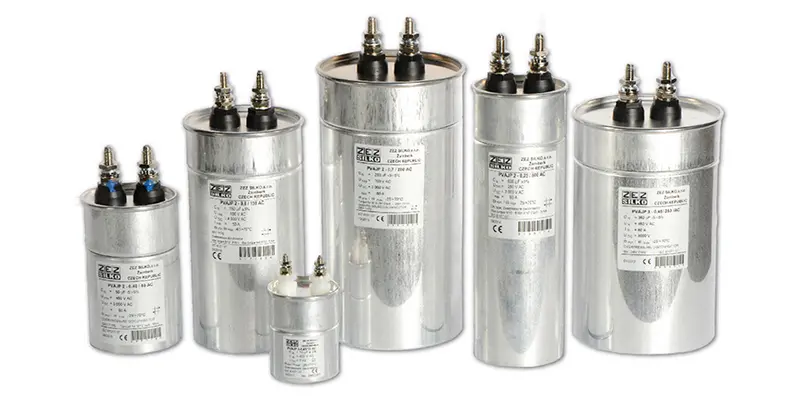

Hình ảnh thực tế tụ kích Block bên trong cục nóng điều hòa giúp thiết bị khởi động ổn định
Lá tản nhiệt (Dàn nóng)
Đây là bộ phận giúp giải nhiệt cho môi chất lạnh sau khi được nén, thường được làm bằng các lá nhôm mỏng để tăng hiệu quả truyền nhiệt.
- Vị trí: Phủ toàn bộ diện tích phía sau và các mặt bên của cục nóng, gắn trực tiếp lên hệ thống ống đồng.
- Công dụng: Dẫn nhiệt từ ống đồng tỏa ra bề mặt lá nhôm để không khí dễ dàng lấy đi nhiệt lượng của môi chất.
Quạt cục nóng
Quạt có nhiệm vụ hút không khí từ bên ngoài để làm mát dàn lá tản nhiệt, giúp quá trình thải nhiệt diễn ra nhanh và hiệu quả hơn. Quạt hoạt động đồng bộ với Block để duy trì áp suất ổn định cho máy.
- Vị trí: Lắp đặt ở mặt trước của cục nóng, ngay sau tấm lưới bảo vệ thoát gió.
- Công dụng: Tạo luồng gió cưỡng bức đi xuyên qua các lá tản nhiệt để mang hơi nóng thổi ra ngoài môi trường.
Cục nóng gồm những lá nhôm
Những lá nhôm này được gắn vào dàn ống đồng để gia tăng diện tích tiếp xúc, nâng cao khả năng tản nhiệt cho môi chất lạnh. Chúng tạo thành cấu trúc khung xương tản nhiệt chính cho thiết bị.
- Vị trí: Xếp lớp dày đặc quanh các đường ống môi chất trong khoang dàn nóng.
- Công dụng: Mở rộng bề mặt tiếp xúc không khí, hỗ trợ quá trình trao đổi nhiệt giữa gas nóng bên trong ống và không khí bên ngoài.

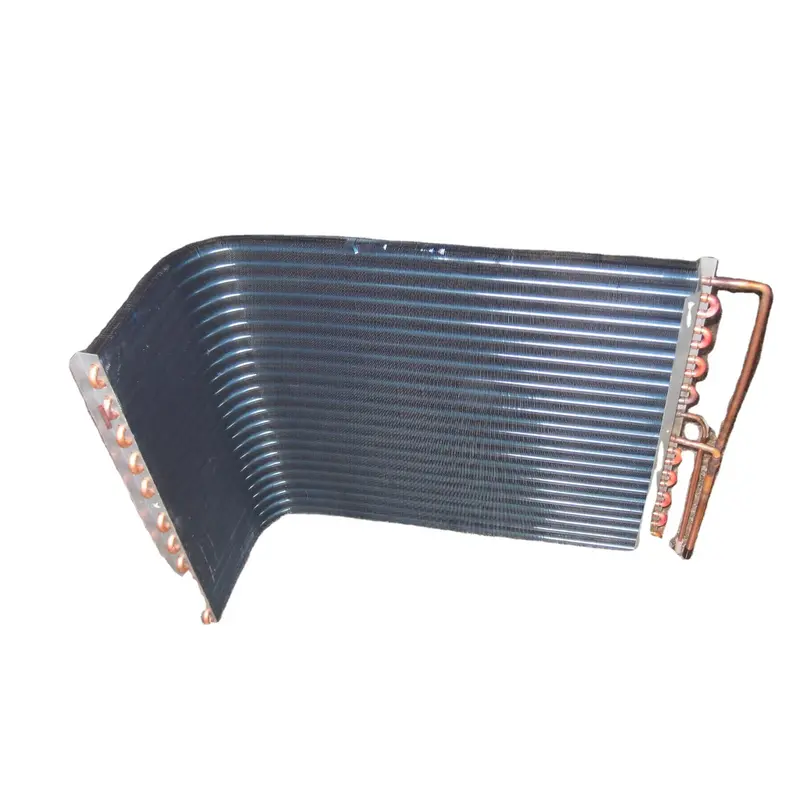

Cận cảnh các lá nhôm tản nhiệt xếp lớp dày đặc bao quanh hệ thống ống đồng dẫn môi chất
Cáp điện
Cáp điện kết nối giữa cục nóng và cục lạnh, truyền tải tín hiệu và nguồn điện để điều hòa hoạt động đồng bộ. Sợi cáp này đảm bảo sự giao tiếp thông tin thông suốt giữa hai khối máy.
- Vị trí: Chạy dọc theo đường ống đồng kết nối từ mặt lạnh (trong nhà) ra mặt nóng (ngoài trời).
- Công dụng: Dẫn nguồn điện cấp cho cục nóng và truyền tín hiệu điều khiển từ bo mạch dàn lạnh để đóng ngắt Block.
Đầu rắc co bắt ống đồng
Đầu rắc co bắt ống đồng là vị trí kết nối giữa ống đồng từ cục lạnh với cục nóng, giúp dẫn môi chất lạnh giữa hai bộ phận của điều hòa. Đầu kết nối này đòi hỏi kỹ thuật loe ống chuẩn xác để tránh rò rỉ gas.
- Vị trí: Nằm ở mặt hông của cục nóng, nơi nhô ra các đầu ren đồng để đấu nối với ống đồng liên kết.
- Công dụng: Tạo khớp nối kín khít tuyệt đối để môi chất lạnh lưu thông tuần hoàn giữa hai khối nóng và lạnh.
Vỏ bảo vệ
Lớp vỏ ngoài được thiết kế bằng kim loại chống gỉ, giúp bảo vệ các linh kiện bên trong khỏi thời tiết, bụi bẩn và côn trùng. Đây là lớp khiên bảo vệ sự an toàn và tăng tính thẩm mỹ cho thiết bị.
- Vị trí: Toàn bộ phần khung và nắp đậy bao bọc xung quanh máy ngoài trời.
- Công dụng: Che chắn mưa nắng, ngăn chặn các tác động vật lý và bảo vệ các linh kiện điện tử nhạy cảm bên trong.

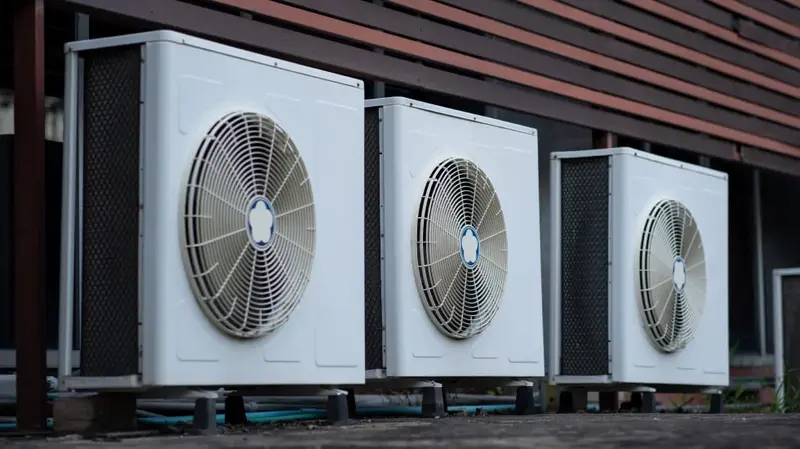

Lớp vỏ bảo vệ bằng kim loại chống gỉ giúp che chắn linh kiện bên trong khỏi tác động thời tiết
Chân bắt giá đỡ
Chân bắt giá đỡ có chức năng cố định cục nóng khi lắp trên tường hoặc giá treo, đồng thời giúp giảm độ rung, tiếng ồn và hiện tượng giật khi Block hoạt động. Chân đế chắc chắn sẽ hạn chế tiếng ồn khó chịu vào nhà.
- Vị trí: Nằm ở dưới cùng của khung đế máy, nơi tiếp xúc với giá đỡ hoặc sàn đặt.
- Công dụng: Cố định vị trí lắp đặt và hấp thụ các rung chấn trong quá trình máy nén vận hành.
Van đảo chiều (chỉ có ở điều hòa 2 chiều)
Van đảo chiều đóng vai trò là cơ cấu điều tiết luồng môi chất, cho phép hệ thống hoán đổi chức năng giữa dàn nóng và dàn lạnh. Đây chính là linh kiện cốt lõi giúp thiết lập chu trình nhiệt động học trong chế độ sưởi.
- Vị trí: Lắp đặt ngay trên đường ống gas sau máy nén bên trong cục nóng.
- Công dụng: Đảo ngược hướng đi của môi chất lạnh để chuyển đổi chức năng giữa dàn nóng và dàn lạnh theo yêu cầu.
Bo mạch (áp dụng cho máy Inverter và một số dòng máy mới)
Bo mạch điều khiển là “bộ não” xử lý và điều khiển các hoạt động của cục nóng, từ tốc độ quay của quạt cho đến tần suất hoạt động của máy nén. Đây là yếu tố then chốt tối ưu hóa hiệu suất năng lượng và tích hợp các tính năng vận hành thông minh cho thiết bị.
- Vị trí: Đặt trong hộp điện kín khí, thường được lắp ở phía trên hoặc bên cạnh máy nén.
- Công dụng: Nhận lệnh từ dàn lạnh để điều tiết công suất, giám sát nhiệt độ và bảo vệ hệ thống khi xảy ra sự cố.

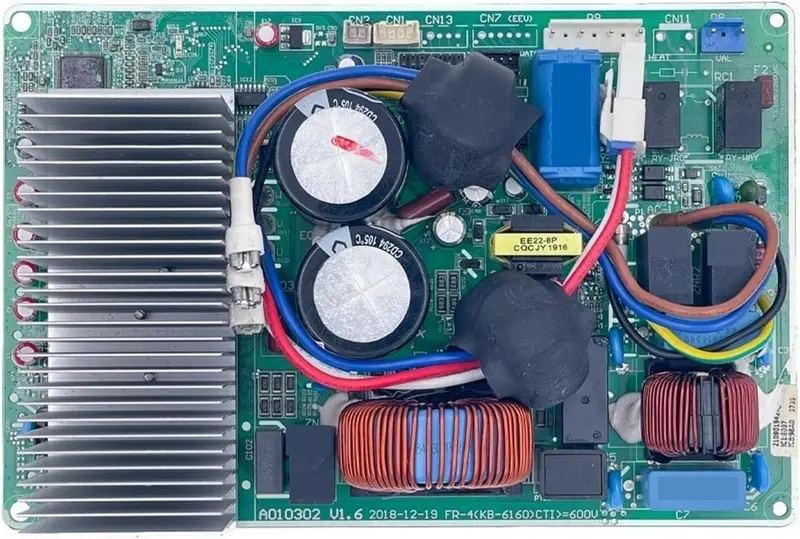

Bo mạch điều khiển trung tâm đóng vai trò là “bộ não” điều phối mọi hoạt động của cục nóng máy lạnh
Khởi động từ (điều hòa công suất lớn)
Được dùng trong các máy có công suất lớn, khởi động từ giúp khởi động và ngắt máy nén một cách an toàn, hạn chế hiện tượng quá tải điện. Bộ phận này đóng vai trò như một rơ-le chịu tải cao bảo vệ hệ thống.
- Vị trí: Thường lắp trong hộp điện điều khiển của các máy lạnh thương mại hoặc công suất trên 24.000 BTU.
- Công dụng: Đóng ngắt nguồn điện trực tiếp cho máy nén để bảo vệ bo mạch và các linh kiện điện áp thấp khác.
Nguyên lý hoạt động của cục nóng điều hòa
Cục nóng là trung tâm điều phối nhiệt lượng, đảm nhận vai trò quan trọng nhất trong việc giải phóng nhiệt từ trong nhà ra môi trường. Quy trình này diễn ra thông qua một chu trình nhiệt động học khép kín và cực kỳ chính xác.
Giai đoạn 1: Tiếp nhận và nén môi chất (Hệ thống máy nén):
Chu trình bắt đầu khi môi chất lạnh (dạng hơi) sau khi đã hấp thụ toàn bộ nhiệt năng từ không khí trong phòng tại dàn lạnh sẽ theo đường ống đồng di chuyển đến Block (máy nén) tại cục nóng.
- Block (Máy nén): Tại đây, môi chất được nén dưới áp suất cực cao. Theo định luật nhiệt động lực học, việc tăng áp suất đột ngột sẽ khiến môi chất chuyển dịch trạng thái từ thể hơi sang thể hơi quá nhiệt với nhiệt độ rất cao (thường cao hơn nhiệt độ môi trường bên ngoài).
- Hệ thống kích khởi động: Để quá trình này bắt đầu, Tụ Block đóng vai trò phóng điện cực đại, tạo mô-men xoắn giúp máy nén khởi động tức thì và vận hành ổn định.
Giai đoạn 2: Quá trình giải nhiệt và ngưng tụ (Dàn ngưng tụ):
Môi chất nóng sau khi rời máy nén sẽ đi vào hệ thống các đường ống đồng nối liền với các lá nhôm tản nhiệt.
- Tại cục nóng: Sự kết hợp giữa các lá nhôm dẫn nhiệt cực tốt và sức gió mạnh từ quạt tản nhiệt giúp môi chất nhanh chóng giải phóng nhiệt năng ra môi trường bên ngoài. Quá trình tản nhiệt cưỡng bức này khiến môi chất nguội dần và chuyển từ thể hơi sang thể lỏng áp suất cao.
- Tụ quạt: Đảm bảo quạt tản nhiệt luôn khởi động tự động và duy trì tốc độ vòng quay tối ưu để quá trình thoát nhiệt không bị gián đoạn.

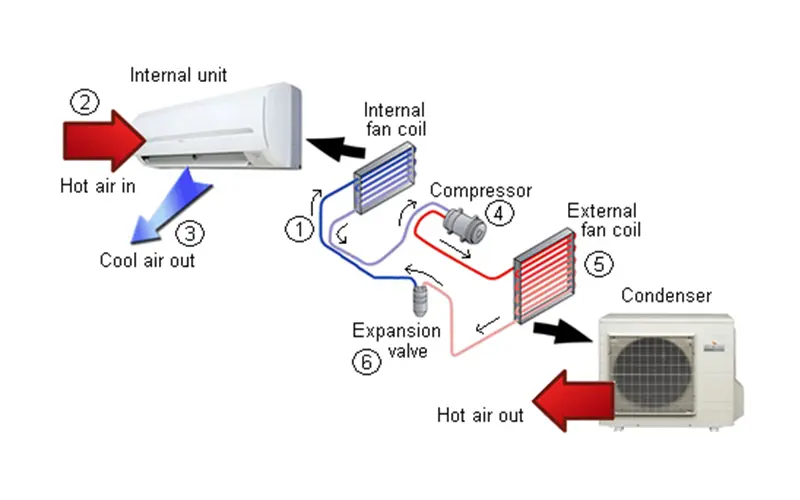

Sơ đồ mô phỏng chu trình trao đổi nhiệt và quá trình xả nhiệt nóng ra môi trường của cục nóng
Giai đoạn 3: Điều phối và kiểm soát hệ thống (Trung tâm điều khiển):
Trong suốt quá trình vận hành, mọi thông số đều được giám sát chặt chẽ bởi hệ thống điều khiển thông minh để đảm bảo hiệu suất cao nhất:
- Bo mạch điều khiển: Được ví như "trung tâm thần kinh", bo mạch tiếp nhận dữ liệu từ các cảm biến để điều phối hoạt động của Block, quạt và van đảo chiều. Trên các dòng máy mới, linh kiện này trực tiếp quyết định hiệu quả tiết kiệm điện năng cũng như khả năng xử lý thông minh của hệ thống.
- Van đảo chiều (Chế độ sưởi): Đối với dòng điều hòa hai chiều, van đảo chiều sẽ thực hiện đảo ngược lộ trình lưu thông của dòng gas. Lúc này, cục nóng sẽ đóng vai trò hấp thụ nhiệt từ bên ngoài để cung cấp hơi ấm vào trong nhà.
Giai đoạn 4: Hoàn tất chu trình tuần hoàn:
Nhiệt độ của môi chất thay đổi rõ rệt sau khi đi qua dàn ngưng tại cục nóng. Từ trạng thái gas nóng áp suất cao, môi chất trở thành chất lỏng nguội hơn (nhưng vẫn có áp suất cao).
Cuối cùng, môi chất tiếp tục di chuyển qua cáp tiết lưu để hạ áp suất xuống mức cực thấp trước khi quay trở lại cục lạnh. Tại đây, nó lại sẵn sàng hấp thụ nhiệt từ trong phòng, bắt đầu một chu kỳ làm mát mới đầy hiệu quả.
Câu hỏi thường gặp về lắp đặt cục nóng điều hòa
Lắp cục nóng điều hòa thế nào là đúng?
Một hệ thống vận hành bền bỉ bắt đầu từ việc đặt cục nóng tại một vị trí "đắc địa" đáp ứng các tiêu chí sau:
- Lưu thông không khí: Cục nóng bắt buộc phải đặt ở không gian mở, thoáng đãng để luồng gió nóng từ dàn ngưng được giải phóng hoàn toàn, tránh hiện tượng nhiệt quẩn.
- Hướng thoát gió: Đảm bảo tuyệt đối không có vật cản trước mặt quạt dàn nóng trong phạm vi tối thiểu. Điều này giúp quạt tản nhiệt hoạt động đúng công suất mà không bị dội ngược hơi nóng.
- Khả năng tiếp cận: Vị trí lắp đặt cần tính toán sao cho kỹ thuật viên dễ dàng tiếp cận để bảo trì, nạp gas hoặc sửa chữa định kỳ một cách an toàn và thuận tiện.
- Độ vững chắc của bề mặt: Mặt phẳng đặt cục nóng hoặc giá đỡ phải cực kỳ chắc chắn, cân bằng. Điều này giúp triệt tiêu rung lắc, tránh gây nứt vỡ mối nối ống đồng và tạo ra tiếng ồn khó chịu.

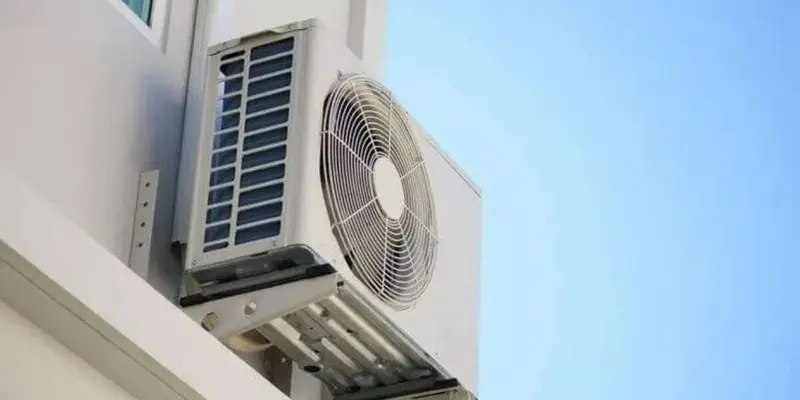

Lắp đặt cục nóng trên giá đỡ chắc chắn để giảm rung chấn và tiếng ồn khi vận hành
Một số lưu ý khi chọn vị trí đặt cục nóng
Để bảo vệ cục nóng trước các tác động tiêu cực từ môi trường, bạn cần đặc biệt lưu tâm:
- Hướng đặt và che chắn: Ưu tiên những nơi thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng gắt (đặc biệt là hướng Tây). Nếu có thể, hãy lắp thêm mái che để hạn chế mưa nắng trực tiếp tác động vào linh kiện điện tử.
- Kỹ thuật lắp đặt: Máy phải được đặt trên giá đỡ chuyên dụng, cách tường ít nhất 10cm. Nên ưu tiên chọn vị trí thuận theo hướng gió tự nhiên để hỗ trợ quạt tản nhiệt hiệu quả hơn.
- Thông số khoảng cách tiêu chuẩn:
- Khoảng cách mặt sau: Cách tường tối thiểu 5cm để hút gió.
- Khoảng cách hai bên: Tối thiểu 25cm mỗi bên để luân chuyển không khí và thao tác kỹ thuật.
- Khoảng cách mặt đối diện: Phải cách vật cản tối thiểu 60cm (tốt nhất là trên 1m) để không khí nóng thoát đi tự do.

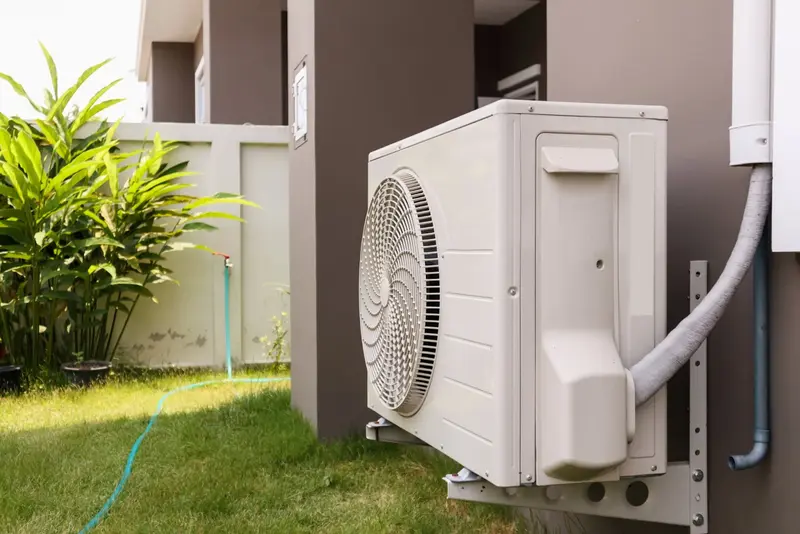

Lựa chọn khu vực lắp đặt thông thoáng để bảo vệ linh kiện và kéo dài tuổi thọ thiết bị
Lắp điều hòa, có nên để cục nóng trong nhà hay không?
Câu trả lời từ các chuyên gia điện lạnh là tuyệt đối không nên. Việc lắp đặt cục nóng trong nhà sẽ gây ra những hệ quả nghiêm trọng:
- Hiệu ứng "lò nhiệt": Khi vận hành, cục nóng giải phóng lượng nhiệt khổng lồ. Nếu đặt trong nhà, nhiệt độ phòng sẽ tăng cao đột ngột, làm mất tác dụng của hệ thống làm lạnh.
- Gia tăng áp lực tiêu thụ điện: Nhiệt độ môi trường xung quanh quá cao khiến dàn lạnh phải làm việc liên tục không nghỉ, dẫn đến tình trạng tiêu tốn điện năng vượt kiểm soát.
- Suy giảm tuổi thọ hệ thống: Nhiệt lượng tích tụ lâu ngày sẽ gây quá tải cho Block, làm giảm hiệu suất trao đổi nhiệt và có thể gây cháy nổ bo mạch hoặc máy nén.
Bản thân cục nóng được thiết kế với lớp vỏ chống gỉ đặc biệt để chống chịu mưa nắng ngoài trời. Do đó, việc lắp đặt ngoài trời đúng cách là phương án tối ưu và an toàn nhất.

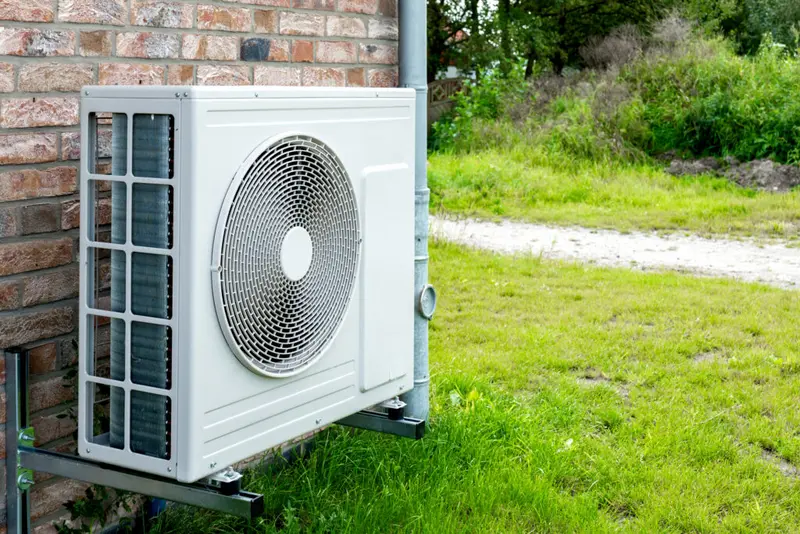

Ưu tiên lắp đặt cục nóng ngoài trời tại nơi thông thoáng để tránh hiện tượng quẩn nhiệt trong phòng
Cục nóng điều hòa gồm các bộ phận chính như máy nén, dàn ngưng tụ, quạt tản nhiệt, van tiết lưu và bo mạch điều khiển, phối hợp để giải phóng nhiệt ra môi trường và duy trì hiệu quả làm mát cho toàn hệ thống. Do đó, khi lựa chọn điều hòa, bạn nên ưu tiên các sản phẩm có dàn nóng thiết kế bền bỉ, tối ưu khả năng tản nhiệt và vận hành ổn định trong điều kiện khí hậu nóng ẩm tại Việt Nam.
