Hướng dẫn cách lắp điều hòa áp trần chi tiết, đúng kỹ thuật

Tham khảo ngay hướng dẫn chi tiết quy trình cách lắp điều hòa áp trần đúng kỹ thuật từ chuyên gia Nagakawa để thiết bị hoạt động hiệu quả, bền bỉ và đảm bảo tính thẩm mỹ.

Hướng dẫn cách lắp đặt điều hòa áp trần

Quy trình lắp đặt điều hòa áp trần gồm 4 bước chính bao gồm:

Bước 1	Lắp đặt dàn lạnh
Bước 2	Lắp đặt dàn nóng
Bước 3	Lắp đặt, nối đường ống dẫn môi chất làm lạnh
Bước 4	Chạy thử và hoàn thiện

Bước 1: Lắp đặt dàn lạnh

1 - Xác định vị trí lắp đặt dàn lạnh

• Chọn vị trí trần hoặc bề mặt tường lắp đặt dàn lạnh không tiếp xúc trực tiếp với ánh nắng. Bên cạnh đó, bạn có thể sử dụng quả lắc để hỗ trợ xác định vị trí lắp đặt máy.
• Đảm bảo khoảng cách tối thiểu giữa dàn lạnh và dàn nóng là 3m.

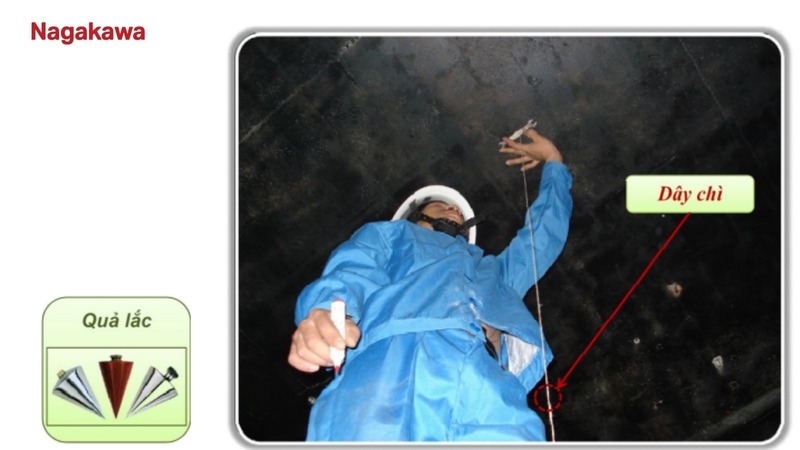

Sử dụng quả lắc theo phương thẳng đứng để xác định vị trí lắp đặt máy.

2 - Lắp dàn lạnh

Cố định giá đỡ dàn lạnh:

• Sử dụng thước nevo hoặc tấm mô phỏng (được tặng kèm) để đánh dấu các vị trí treo bu lông trên trần nhà.
• Khoan 4 lỗ ty tại các vị trí đã đánh dấu, độ sâu và đường kính lỗ tùy thuộc vào loại tắc kê (thông thường có đường kính 12mm).
• Lắp các tắc kê vào lỗ khoan sau đó lắp ty treo vào giá đỡ và khóa chặt bằng ecu.

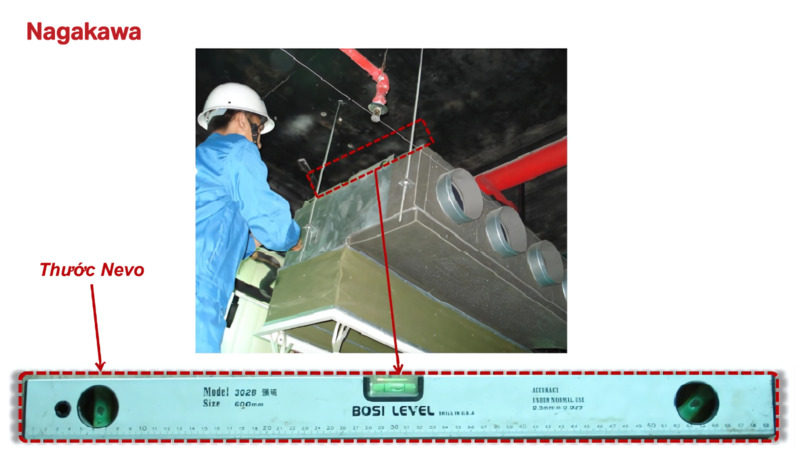

Sử dụng thước Nevo để đánh dấu vị trí các lỗ ty treo dàn lạnh.

Treo dàn lạnh:

• Sau khi giá đỡ được cố định chắc chắn, bạn hãy tháo tấm lưới gió hồi và nắp bên trên dàn lạnh. Sau đó, nâng dàn lạnh lên và gài vào rãnh ty treo của giá đỡ.
• Điều chỉnh dàn lạnh cân bằng, dùng bu lông khóa chặt vào 4 điểm cố định bằng cờ lê.

Lưu ý: Dùng ecu kép để hãm và cố định dàn lạnh vào ty treo của giá đỡ để cố định máy chắc chắn.

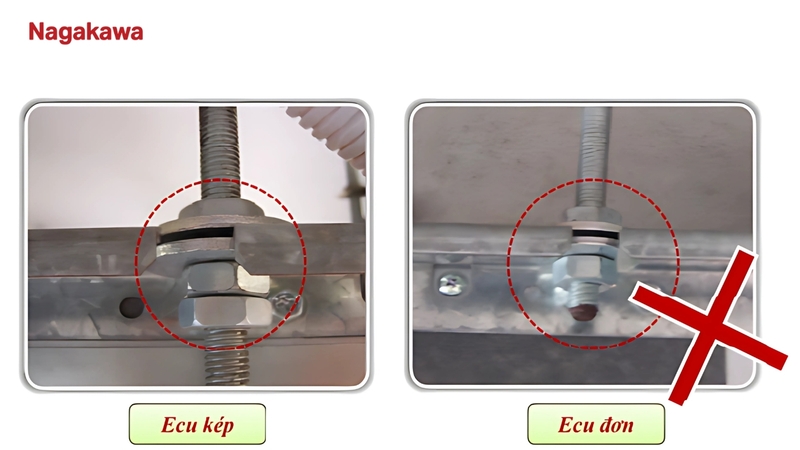

Sử dụng ecu kép để hãm và cố định dàn lạnh.

3 - Nối dẫn ống thoát nước

Lắp đặt ống thoát nước từ dàn lạnh ra ngoài, đảm bảo ống thoát nước có độ nghiêng tối thiểu 45° để không bị tắc nghẽn hoặc tràn ngược vào trong nhà.

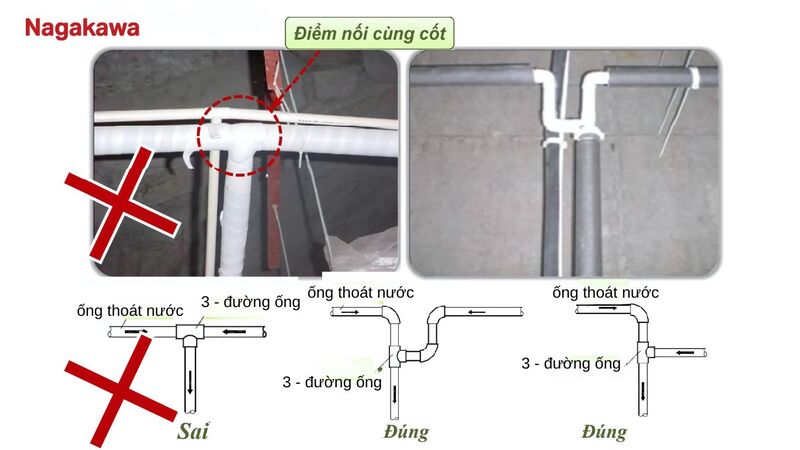

Mô tả cách nối dẫn ống thoát nước.

Bước 2: Lắp đặt dàn nóng

1 - Chọn vị trí lắp đặt dàn nóng

• Lắp dàn nóng lên bệ bê tông hoặc giá treo bằng kim loại ở các không gian rộng thoáng như: ban công, sân thượng,...
• Đảm bảo khoảng cách an toàn tối thiểu giữa dàn nóng và vật cản xung quanh, cụ thể như sau:
  • Mặt sau của dàn nóng cách vật cản ít nhất 30cm.
  • Mặt trước của dàn nóng cách vật cản ít nhất 200cm.
  • Hai mặt cạnh của dàn nóng cách vật ít nhất 30cm.

2 - Lắp đặt giàn nóng lên giá đỡ hoặc bệ đỡ

Sử dụng 4 bu lông có đường kính 10mm để gắn chặt dàn nóng vào bệ hoặc thanh chữ L nhằm mục đích cố định vị trí và tránh rung lắc khi máy vận hành.

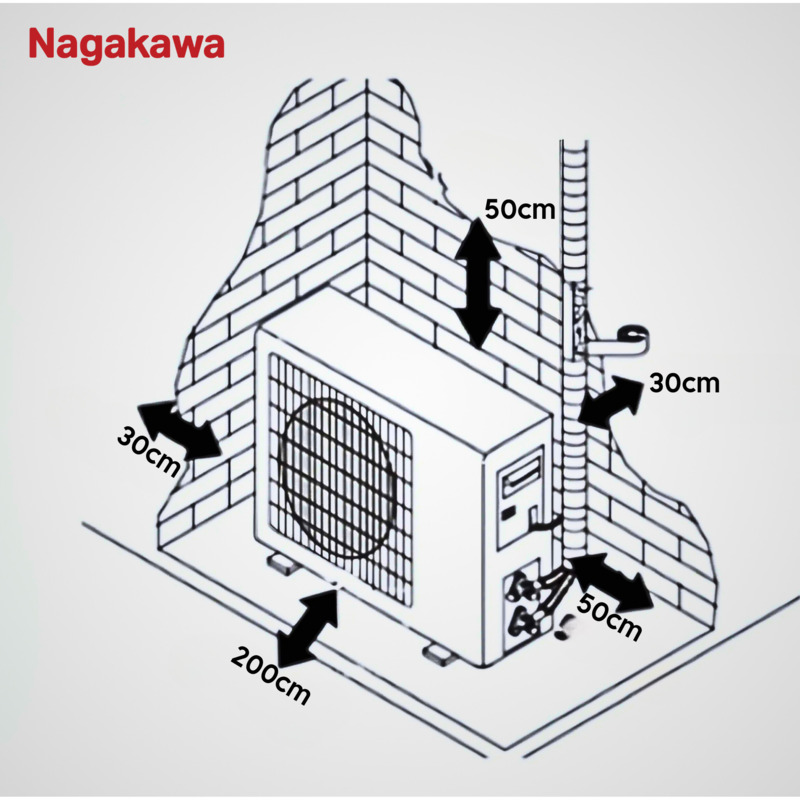

Mô tả vị trí lắp đặt dàn nóng.

Bước 3: Lắp đặt, nối đường ống dẫn môi chất làm lạnh

1 - Kiểm tra đường ống và uốn ống

• Kiểm tra đường ống để đảm bảo bên trong sạch, ống luôn phải được bịt bằng túi hoặc bao nhựa.
• Uốn ống môi chất theo chiều mũi tên hướng dẫn.

Lưu ý: Góc uốn của các ống không nhỏ hơn 90 độ, bán kính uốn không dưới 10cm và số lần uốn không quá 3 lần.

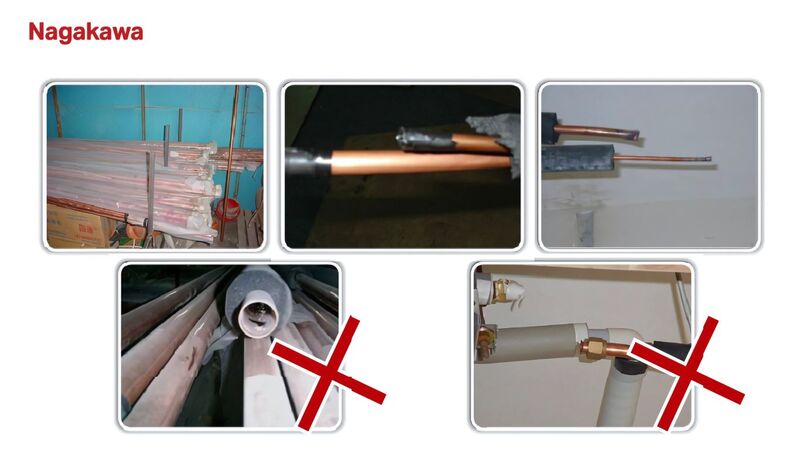

Đầu các ống đồng luôn phải bịt bằng túi nhựa hoặc bao nhựa để tránh bụi bẩn, nước đọng dính vào.

2 - Đấu nối đường ống

• Tắt van A và van B, mở đai ốc A để nối ống sạc 1 với van A và nối ống sạc 2 với bơm chân không. Sau đó, điều chỉnh tay cầm áp suất thấp trên bộ nạp gas và bật bơm chân không để hút hết không khí ra ngoài.
• Mở nhẹ van B để kiểm tra xem có không khí lọt vào không (nếu bơm thay đổi tiếng ồn và đồng hồ đo áp suất thay đổi từ âm sang 0, điều đó cho thấy không khí đã được hút hết ra ngoài) rồi siết chặt đai ốc van.
• Đóng tay cầm áp suất thấp của bộ nạp gas đồng thời tháo ống sạc tại khớp nối A và sử dụng cờ lê để siết chặt nắp đầu van.
• Tháo đai ốc che nắp của van A và B, mở hoàn toàn cả hai van. Sau đó, dùng cờ lê siết chặt các đai ốc che nắp của các cụm van.

Lưu ý về Khoảng cách:

• Giữa 2 bộ chia ống ≥ 1m.
• Giữa bộ chia ống với dàn lạnh ≥ 0.5m
• Từ đầu dài hay đầu ra của bộ chia ống, cần đảm bảo ống thẳng với chiều dài ít nhất là 0.5m

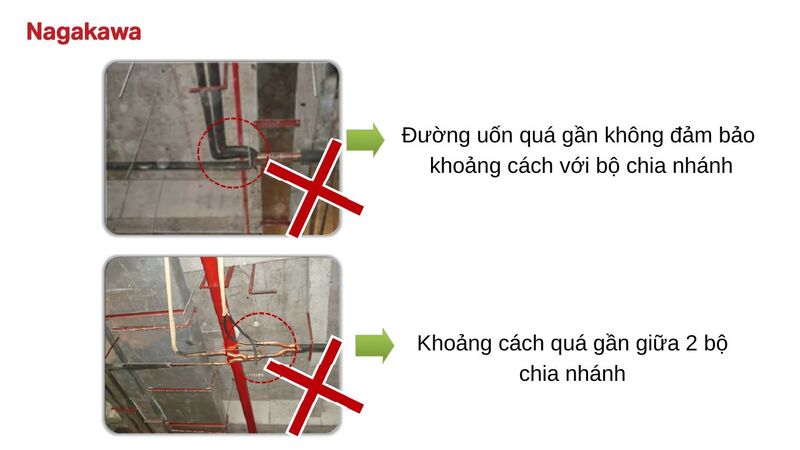

Lưu ý các sai lầm khi kết nối đường ống.

3 - Luồng ống đồng

• Đo khoảng cách giữa dàn lạnh và dàn nóng để xác định chiều dài ống kết nối.
• Khi khoảng cách giữa dàn lạnh và dàn nóng chênh lệch lớn hơn 5m, bạn nên sử dụng vòng bẫy dầu để đảm bảo dầu hồi tốt vào trong hệ thống.
• Cuối cùng, mở van trên khối dàn nóng để nối thông đường dẫn môi chất lạnh.

Bước 4: Chạy thử và hoàn thiện

Tiến hành bật nguồn điện và chạy thử điều hòa áp trần trong 30 phút để kiểm tra hiệu quả hoạt động của máy.

Bạn nên kiểm tra luồng gió thổi ra từ điều hòa và xem có tiếng ồn hay rung lắc nào bất thường xảy ra không.

Lưu ý chung khi lắp đặt điều hòa áp trần

Bạn cần lưu ý một số điểm sau để đảm bảo an toàn trong quá trình lắp đặt và tránh xảy ra sự cố khi sử dụng điều hòa áp trần.

Trường hợp 1: Người không có nhiều kinh nghiệm về kỹ thuật điện và lắp đặt điều hòa

Bạn nên liên hệ đội ngũ kỹ thuật để được hỗ trợ, điều này sẽ giúp quá trình lắp đặt diễn ra an toàn, tránh làm giảm tuổi thọ và tăng tính thẩm mỹ cho máy.

Trường hợp 2: Người có chuyên môn, kinh nghiệm về lắp đặt điều hòa áp trần

• Đảm bảo hệ thống điện ổn định: Bạn cần kiểm tra hệ thống điện nơi lắp đặt để tránh tình trạng điện áp không ổn định gây hỏng hóc cho điều hòa vì điều hòa áp trần có mức công suất lớn (dao động từ 17,000 - 60,000BTU/h).

• Bảo vệ ống đồng và dây điện: Sử dụng băng dính cách điện quấn ống đồng và dây điện để tránh gây hư hỏng và tăng độ bền cho ống.
• Chú ý đến kích thước đường ống: Bạn không nên để đường ống quá dài để tránh làm hỏng máy nén khi uốn cong hoặc co quá mức.
• Nạp bù môi chất lạnh: Nếu khoảng cách đường ống gas lớn hơn 5m, bạn cần nạp bù thêm môi chất lạnh để tránh máy nén hoạt động quá tải. Cách tính lượng môi chất:

Lượng môi chất bù = 20g/m x (A - 5). Với A là chiều dài đường ống gas (m).

Quy trình lắp đặt điều hòa áp trần đòi hỏi người có kinh nghiệm và am hiểu về kỹ thuật và điện. Do đó, bạn nên liên hệ với các kỹ thuật viên của hãng để được hỗ trợ nhanh nhất.
