Cách lắp cục nóng điều hòa cao hơn cục lạnh đúng kỹ thuật

Khi lắp đặt hệ thống điều hòa cho văn phòng, công ty hoặc nhà xưởng, vị trí giữa cục nóng và cục lạnh ảnh hưởng trực tiếp đến hiệu suất làm lạnh, độ bền thiết bị và khả năng thoát dầu hồi về máy nén. Do đặc thù mặt bằng của các công trình này (thiếu diện tích đặt máy dưới đất, cần gom dàn nóng lên sân thượng, mái tôn hoặc khu kỹ thuật riêng), cục nóng thường buộc phải lắp cao hơn cục lạnh. Tuy nhiên, cách lắp này chỉ đảm bảo an toàn và vận hành ổn định khi tuân thủ đúng khoảng cách, độ cao chênh lệch và kỹ thuật đi ống đồng.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách lắp cục nóng điều hòa cao hơn cục lạnh đúng kỹ thuật để hạn chế lỗi trong quá trình sử dụng.

1. Nên lắp cục nóng điều hòa cao hay thấp hơn cục lạnh thì tốt hơn?

1.1. Trường hợp tốt nhất: Cục nóng THẤP hơn cục lạnh

Trong số các phương án lắp đặt, việc đặt cục nóng ở vị trí thấp hơn cục lạnh luôn là sự lựa chọn lý tưởng nhất được các chuyên gia điện lạnh khuyến khích nhờ những lợi ích vượt trội về cả vận hành lẫn độ bền của máy.

• Bảo vệ block (máy nén): Khi hoạt động, dầu máy (dầu bôi trơn) của block trong cục nóng sẽ theo gas điều hòa tuần hoàn trong hệ thống. Nếu cục nóng thấp hơn, dầu sẽ tự động chảy xuôi về cục nóng một cách dễ dàng, giúp máy nén luôn được bôi trơn trơn tru.
• Tránh hiện tượng "bẫy dầu": Bạn sẽ không cần phải làm thêm các kỹ thuật phụ trợ tốn kém để giữ dầu lại cho máy nén.
• Tiết kiệm chi phí lắp đặt: Đường ống đi dây và ống thoát nước ngưng chảy xuôi ra ngoài sẽ tự nhiên hơn, không lo bị tràn nước ngược vào khu vực làm việc hoặc sản xuất.

1.2. Trường hợp bất khả kháng: Cục nóng CAO hơn cục lạnh

Nếu công trình là tòa nhà văn phòng hoặc nhà xưởng không có không gian lắp đặt, bắt buộc phải đưa hệ thống dàn nóng công nghiệp lên tầng thượng hoặc mái tôn (cao hơn cục lạnh), bạn vẫn có thể lắp được nhưng bắt buộc phải chú ý hai kỹ thuật sau:

• Phải làm "Bẫy dầu”: Thợ kỹ thuật cần uốn ống đồng thành một hình chữ U (ngược hoặc xuôi tùy địa thế) ở vị trí thấp hơn cục lạnh trước khi đi lên cục nóng. Việc này nhằm giữ lại một lượng dầu nhỏ, giúp block có thể "hút" dầu ngược lên để bôi trơn khi hoạt động, tránh cháy/hỏng block.
• Xử lý đường nước thải: Vì cục lạnh ở thấp hơn, đường ống thoát nước ngưng không thể đi cùng đường ống đồng lên cao được. Thợ sẽ phải đi một đường ống nước riêng chảy xuôi xuống dưới, hoặc bạn phải mua thêm bơm thoát nước ngưng cho cục lạnh.

Những rủi ro nghiêm trọng nếu không xử lý đúng kỹ thuật:

• Không có bẫy dầu làm hỏng block: Dầu bôi trơn máy nén không hồi về được sẽ đọng lại ở dàn lạnh. Block hoạt động thiếu nhớt sinh ra ma sát lớn, gây nóng máy, cháy hoặc hỏng hoàn toàn block.
• Không xử lý nước thải gây trào ngược: Nước ngưng tụ không có đường thoát sẽ ứ đọng và trào ngược ra ngoài mặt lạnh, gây chảy nước xuống trần văn phòng, khu vực sản xuất, làm hỏng tường, sàn gỗ hoặc chập cháy linh kiện điện tử.
• Lỗi hệ thống: Đi ống sai kỹ thuật trong thế chênh lệch độ cao dễ tạo ra các điểm nghẽn, tạo khí, sinh ra lỗi áp suất hoặc mất lạnh.
• Giảm tuổi thọ thiết bị: Block phải làm việc quá tải liên tục để đẩy môi chất lạnh (gas) lên cao, dẫn đến hao gas, giảm hiệu suất làm mát và tiêu tốn rất nhiều điện năng.

Lưu ý: Với tòa nhà văn phòng, cửa hàng lớn, nhà xưởng hoặc các công trình sử dụng điều hòa công suất lớn, cục nóng thường phải đặt trên sân thượng, mái tôn hoặc khu kỹ thuật riêng do hạn chế mặt bằng. Khi đó, việc lắp cục nóng cao hơn cục lạnh vẫn có thể thực hiện, nhưng cần được tính toán đúng về chênh lệch độ cao, chiều dài ống đồng, bẫy dầu, thoát nước ngưng và khả năng tản nhiệt của dàn nóng.

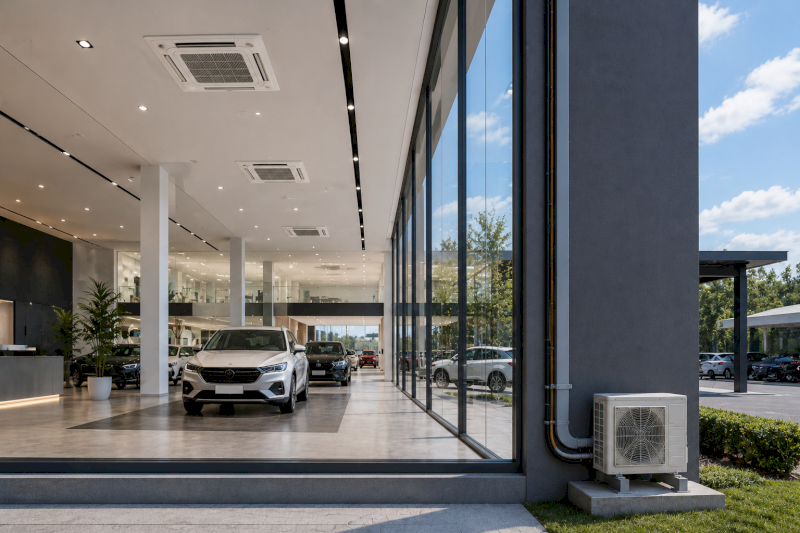

Cục nóng thấp hơn cục lạnh giúp máy bền hơn

2. Hướng dẫn cách lắp cục nóng điều hòa cao hơn cục lạnh an toàn

Khi bắt buộc phải lắp đặt cục nóng ở vị trí cao hơn cục lạnh (ví dụ: đặt trên sân thượng, mái nhà), dầu bôi trơn từ máy nén (block) ở cục nóng sẽ có xu hướng chảy xuôi xuống cục lạnh theo đường ống gas và đọng lại đó. Để khắc phục triệt để tình trạng này, quy trình lắp đặt bắt buộc phải tuân thủ nghiêm ngặt các bước kỹ thuật sau đây:

2.1. Thiết kế bẫy dầu

Bẫy dầu là kỹ thuật quan trọng nhất khi lắp cục nóng cao hơn cục lạnh. Về nguyên lý hoạt động, gas lỏng sau khi đến cục lạnh sẽ hồi về máy nén dưới dạng khí, mang theo một lượng nhỏ dầu bôi trơn. Khi đường ống đi ngược lên cao, dầu rất dễ bị đọng lại dưới đáy, không thể hồi về máy nén dẫn đến khô block và giảm tuổi thọ.

Chính vì vậy, bẫy dầu được sử dụng để gom phần dầu đọng này. Nó có tác dụng đọng lại một lượng dầu nhỏ tại vị trí thấp, tạo lực cản để luồng khí gas đẩy dầu đi lên, từ đó tạo lực ép để block có thể dễ dàng hút dầu ngược trở lại tuần hoàn.

• Vị trí đặt: Thợ kỹ thuật cần làm bẫy dầu ngay tại vị trí đường ống đồng đi ra từ cục lạnh (trước khi đường ống đi ngược lên cao để nối với cục nóng).
• Cách thực hiện: Sử dụng dụng cụ uốn ống (vam uốn ống) để uốn ống đồng thành một hình chữ U (hoặc hình vòng tròn cổ ngỗng). Chiều sâu của chữ U thường dao động từ 10 – 15 cm.
• Yêu cầu kỹ thuật:
  • Kích thước và tạo hình: Bẫy dầu phải có kích thước đúng (theo chuẩn ống dẫn gas). Đường uốn phải mượt mà, không được làm móp méo hay gập gãy ống đồng vì sẽ gây nghẹt gas, làm giảm áp suất hệ thống.
  • Cách nhiệt: Luôn phải cách nhiệt kỹ toàn bộ ống đồng, đặc biệt ở những vùng khí hậu nóng ẩm để tránh hiện tượng ngưng tụ nước gây nhỏ giọt.

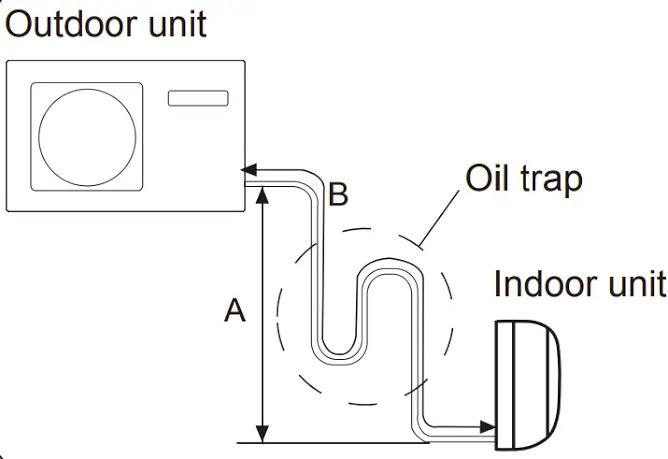

Thiết kế bẫy dầu khi cục nóng đặt cao hơn cục lạnh

2.2. Thêm bẫy dầu phụ

Trong trường hợp khoảng cách chênh lệch độ cao giữa cục nóng và cục lạnh quá lớn (thường gặp ở các dàn nóng đặt trên mái nhà xưởng cao tầng), một bẫy dầu duy nhất ở phía dưới sẽ không đủ lực để đưa dầu lên lại cục nóng.

• Khi nào cần thêm: Khi độ cao chênh lệch giữa cục nóng và cục lạnh vượt quá 5 mét (hoặc tùy theo quy định cụ thể của từng hãng sản xuất).
• Cách thực hiện: Cứ mỗi khoảng cách từ 3 đến 5 mét chiều cao tăng thêm, kỹ thuật viên cần phải làm thêm một bẫy dầu phụ (uốn thêm một hình chữ U nữa trên đường ống đứng).
• Tác dụng: Các bẫy dầu phụ này đóng vai trò như các "trạm trung chuyển", giúp dầu được "bơm" lên từng chặng một cách dễ dàng mà không làm quá tải block.

2.3. Tạo độ dốc ống đồng

Độ dốc của đường ống ảnh hưởng trực tiếp đến tốc độ di chuyển của cả môi chất lạnh (gas) và dầu bôi trơn.

• Đoạn ống ngang: Đối với những đoạn ống đồng đi ngang trước khi đi thẳng đứng lên cục nóng, cần phải tạo một độ dốc nhẹ khoảng 1% đến 2% nghiêng về phía cục lạnh (hoặc nghiêng về phía bẫy dầu).
• Mục đích: Đảm bảo dầu bôi trơn khi ngưng tụ hoặc chảy tràn trong ống sẽ tự động gom về vị trí bẫy dầu một cách tự nhiên nhờ trọng lực, thay vì đọng lại rải rác ở những đoạn ống ngang gây cản trở dòng chảy của gas.

2.4. Hút chân không

Hút chân không là bước bắt buộc để loại bỏ hoàn toàn không khí, hơi ẩm và tạp chất ra khỏi đường ống trước khi xả gas. Khi cục nóng ở trên cao, việc này càng phải làm kỹ vì độ dài ống thường lớn hơn bình thường, đặc biệt với hệ thống điều hòa công suất lớn tại nhà xưởng.

• Thiết bị: Sử dụng máy hút chân không chuyên dụng và đồng hồ đo áp suất.
• Quy trình:
  • Kết nối dây đồng hồ (dây màu xanh) vào van nạp gas của cục nóng, dây giữa (màu vàng) nối vào máy hút chân không.
  • Mở van đồng hồ và bật máy hút chân không hoạt động.
  • Hút liên tục trong khoảng 15 – 30 phút (tùy độ dài đường ống) cho đến khi kim đồng hồ chỉ về mức áp suất âm lý tưởng (khoảng -76 cmHg hoặc -1 bar).
  • Khóa van đồng hồ trước, sau đó mới tắt máy hút chân không để tránh không khí bị hút ngược vào lại. Chờ khoảng 5 - 10 phút để kiểm tra xem kim đồng hồ có bị trả về vị trí cũ không (nếu trả về nghĩa là hệ thống bị hở, cần tìm chỗ rò rỉ để xử lý).

2.5. Kiểm tra áp suất

Bước cuối cùng để đảm bảo hệ thống kín hoàn toàn và máy hoạt động đúng thông số kỹ thuật của nhà sản xuất.

• Xả gas: Sau khi hút chân không thành công và hệ thống kín hoàn toàn, dùng lục giác để mở các van ngả (van gas) ở cục nóng để gas chạy vào toàn bộ hệ thống ống đồng và cục lạnh.
• Vận hành máy: Cho điều hòa chạy ở chế độ làm lạnh sâu nhất (Cool) trong khoảng 15 – 20 phút để máy ổn định.
• Đo áp suất: * Gắn lại đồng hồ đo áp suất vào đầu van nạp gas lúc máy đang chạy.
  • Kiểm tra áp suất gas xem có đúng với tiêu chuẩn của loại gas mà máy đang sử dụng hay không (Ví dụ: Gas R32 và R410A thường có áp suất hút lúc máy chạy ổn định dao động từ 120 – 150 PSI tùy nhiệt độ môi trường).
• Đo dòng điện (Ampe): Sử dụng đồng hồ kẹp dòng (Ampe kìm) để đo dòng điện hoạt động của máy, đối chiếu với thông số định mức ghi trên nhãn cục nóng. Nếu dòng điện và áp suất ổn định, không có dấu hiệu rò rỉ ở các đầu giắc co thì quy trình lắp đặt hoàn tất và an toàn.

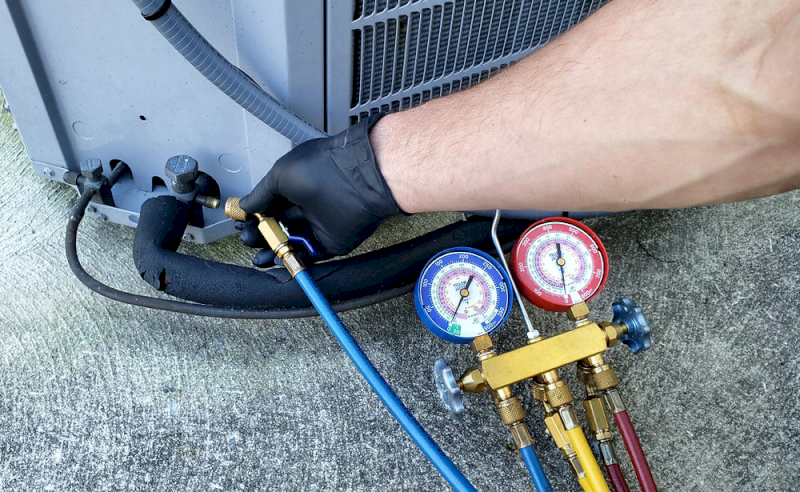

Kiểm tra áp suất gas cục nóng sau lắp đặt

3. Vì sao phải làm bẫy dầu khi cục nóng cao hơn cục lạnh?

Bên trong block (máy nén) của cục nóng luôn chứa một lượng dầu bôi trơn chuyên dụng để giúp thiết bị vận hành êm ái, giảm mài mòn chi tiết cơ khí và ngăn ngừa quá nhiệt. Khi điều hòa hoạt động, lượng dầu này sẽ hòa lẫn vào gas (môi chất lạnh) để tuần hoàn khắp hệ thống từ cục nóng sang cục lạnh rồi quay trở về. Chu trình này diễn ra trơn tru nhờ trọng lực nếu hai cục đặt đúng vị trí.

Tuy nhiên, trong trường hợp bất khả kháng phải lắp cục nóng CAO HƠN cục lạnh, dầu sẽ bị đọng lại ở thung lũng đường ống và khó quay ngược về máy nén. Đó là lý do vì sao bạn bắt buộc phải thiết kế bẫy dầu với các nguyên nhân cụ thể dưới đây:

• Ngăn ngừa nguy cơ cháy block do thiếu dầu: Khi cục nóng ở trên cao, dầu bôi trơn sẽ chảy dốc xuống cục lạnh và không thể tự "leo dốc" ngược trở lại block (máy nén) theo trọng lực. Nếu không có bẫy dầu, block sẽ nhanh chóng rơi vào tình trạng chạy "khô", không được bôi trơn dẫn đến quá nhiệt, bó máy và cháy hỏng hoàn toàn.
• Tạo lực đẩy đưa dầu về cục nóng tự động: Bẫy dầu chữ U đặt ở thung lũng thấp sẽ thu gom lượng dầu chảy xuống và làm hẹp đường đi của gas. Sự co hẹp này khiến áp suất và vận tốc dòng gas tăng vọt, tạo lực hút cực mạnh đánh tan dầu thành các hạt li ti và "phun" chúng ngược lên cao để trở về cục nóng dễ dàng.
• Bảo vệ hiệu suất làm lạnh và tiết kiệm điện: Nếu thiếu bẫy dầu, lượng dầu bám lại sẽ tích tụ thành một lớp màng dày cách nhiệt bên trong ống đồng của cục lạnh. Lớp màng này ngăn cản hơi lạnh truyền ra ngoài phòng, khiến điều hòa dù chạy liên tục, tiêu tốn rất nhiều điện năng nhưng không khí vẫn không thể mát sâu.

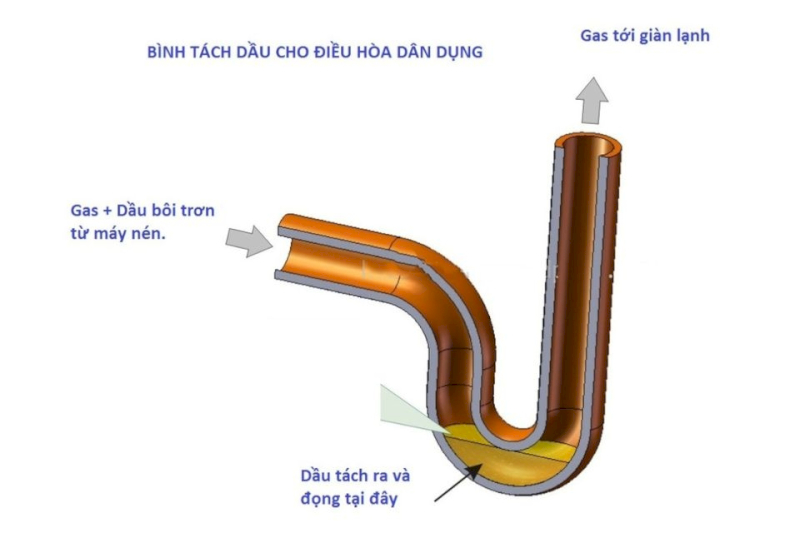

Cục nóng cao hơn cục lạnh cần phải làm bẫy dầu

4. Lưu ý khi lắp cục nóng cho văn phòng, nhà xưởng và công trình lớn

4.1. Lắp cục nóng cho văn phòng, công ty

Với văn phòng, công ty hoặc tòa nhà nhiều tầng, dàn nóng thường được gom tại sân thượng, ban công kỹ thuật hoặc khu vực riêng để tối ưu thẩm mỹ và thuận tiện bảo trì. Khi thiết kế hệ thống, cần tính toán chiều dài ống đồng, độ chênh cao, vị trí thoát nước ngưng và khả năng hạn chế tiếng ồn để không ảnh hưởng đến khu làm việc, phòng họp hoặc khu vực tiếp khách.

4.2. Lắp cục nóng cho nhà xưởng, kho hàng

Với nhà xưởng, kho hàng hoặc khu sản xuất, cục nóng thường được đặt trên mái tôn hoặc hệ khung thép bên ngoài công trình. Do dàn nóng công suất lớn có trọng lượng và độ rung cao hơn máy dân dụng, cần gia cố khung đỡ chắc chắn, bổ sung đệm giảm chấn, bố trí khoảng thoáng tản nhiệt và tránh đặt máy tại vị trí có bụi, hơi nóng hoặc luồng khí thải trực tiếp.

4.3. Lắp cục nóng cho hệ thống điều hòa công suất lớn

Với máy âm trần, tủ đứng, áp trần hoặc hệ thống VRF/VRV, khoảng cách giữa dàn nóng và dàn lạnh thường lớn hơn so với điều hòa treo tường. Vì vậy, kỹ thuật viên cần kiểm tra catalogue của từng dòng máy để xác định giới hạn chiều dài ống, độ chênh cao tối đa, vị trí bẫy dầu và yêu cầu nạp bổ sung môi chất lạnh nếu cần.

5. Câu hỏi thường gặp về cách lắp cục nóng điều hòa cho công ty, nhà xưởng

Q1: Cục nóng cao hơn cục lạnh bao nhiêu là giới hạn tối đa?

Với các hệ thống điều hòa công nghiệp (như máy âm trần công suất lớn, tủ đứng, hệ thống VRF), mức chênh cao cho phép có thể lên tới 30m - 50m, thậm chí 90m tùy thiết kế của hãng.

Q2: Nếu lắp cục nóng cao hơn cục lạnh mà không làm bẫy dầu thì bao lâu máy hỏng?

Không có mốc thời gian hư hỏng cố định trong trường hợp này. Máy có thể vẫn hoạt động bình thường ở giai đoạn đầu, nhưng việc dầu hồi về block kém sẽ khiến máy nén thiếu bôi trơn, làm giảm hiệu suất làm lạnh và rút ngắn tuổi thọ thiết bị. Thời gian phát sinh hư hỏng còn phụ thuộc vào độ cao chênh lệch, chiều dài ống đồng, tần suất sử dụng và chất lượng lắp đặt thực tế.

Q3: Khoảng cách độ cao giữa cục nóng và cục lạnh bao nhiêu thì bắt buộc phải làm bẫy dầu?

Khi cục nóng được đặt cao hơn cục lạnh, đường ống gas đứng cần được thiết kế bẫy dầu để hỗ trợ dầu hồi về máy nén. Thông thường, với mỗi khoảng 6m chênh cao nên bố trí một bẫy dầu. Tuy nhiên, một số dòng máy có thể yêu cầu khoảng cách 5–7m hoặc 10m, vì vậy cần kiểm tra catalogue kỹ thuật hoặc hướng dẫn lắp đặt đi kèm thiết bị.

Q4: Lắp cục nóng trên mái tôn có làm phòng bên dưới bị ồn không?

Có thể có, đặc biệt khi mái tôn mỏng, khung đỡ yếu hoặc hệ thống dàn nóng công nghiệp được đặt ngay phía trên khu vực văn phòng làm việc, phòng họp hoặc chuyền sản xuất cần sự tập trung.. Khi máy vận hành, độ rung từ cục nóng có thể truyền xuống mái tôn và gây tiếng ồn cộng hưởng. Để hạn chế tình trạng này, cần gia cố hệ giá đỡ chắc chắn, bắt bulong cố định, lót đệm cao su giảm chấn và ưu tiên đặt cục nóng ở vị trí thông thoáng, cách xa khu vực cần sự yên tĩnh.

Nắm vững cách lắp cục nóng điều hòa cao hơn cục lạnh kết hợp bẫy dầu chuẩn xác giúp bạn an tâm tuyệt đối về tuổi thọ thiết bị. Khi thi công đúng kỹ thuật, block máy luôn được bôi trơn và vận hành ổn định.
