Điều hòa có những bộ phận nào? Cấu tạo và nguyên lý hoạt động

Cấu tạo điều hòa treo tường

Điều hòa treo tường là dòng điều hòa sở hữu thiết kế gọn gàng, dễ lắp đặt và phù hợp với nhiều không gian. Xét về tổng thể, cấu tạo điều hòa dạng treo tường gồm hai khối chính là dàn lạnh (lắp trong nhà) và dàn nóng (lắp ngoài trời), được liên kết với nhau thông qua hệ thống ống dẫn môi chất lạnh và dây điện điều khiển.

Dàn lạnh

Dàn lạnh là bộ phận trực tiếp tạo ra luồng khí mát và ảnh hưởng lớn đến trải nghiệm sử dụng hàng ngày.

Vị trí: Dàn lạnh được lắp trên tường, ở vị trí cao gần trần nhà nhằm tối ưu khả năng phân bổ không khí lạnh đều khắp phòng, đồng thời tránh các nguồn nhiệt trực tiếp làm giảm hiệu quả làm mát.

Chức năng: Hấp thụ nhiệt từ không khí trong phòng thông qua dàn trao đổi nhiệt, sau đó thổi ra luồng khí đã được làm lạnh và lọc sạch.

Các bộ phận chính:

Lưới lọc bụi: Đây là lớp bảo vệ đầu tiên trong hệ thống lọc không khí. Lưới lọc giữ lại các hạt bụi lớn, lông thú hoặc tạp chất, giúp bảo vệ các linh kiện bên trong và giảm nguy cơ tắc nghẽn dàn lạnh.
Lồng quạt kháng khuẩn: Có nhiệm vụ hút không khí từ phòng và đẩy khí lạnh ra ngoài. Một số dòng điều hòa cao cấp được phủ lớp kháng khuẩn giúp hạn chế vi khuẩn, nấm mốc phát triển trong môi trường ẩm.
Bộ lọc khử mùi: Giúp loại bỏ mùi hôi, mùi ẩm mốc hoặc mùi sinh hoạt trong không gian kín, từ đó nâng cao chất lượng không khí.
Mặt nạ (vỏ trước): Không chỉ có chức năng bảo vệ linh kiện, mặt nạ còn giúp định hướng luồng gió và tạo tính thẩm mỹ cho thiết bị.
Bảng điều khiển: Là nơi tiếp nhận tín hiệu từ remote, điều chỉnh các chế độ như nhiệt độ, tốc độ gió, hẹn giờ hoặc chế độ tiết kiệm điện.
Bộ lọc khử tác nhân gây dị ứng: Có khả năng loại bỏ phấn hoa, vi khuẩn và các tác nhân gây kích ứng, đặc biệt hữu ích với gia đình có trẻ nhỏ hoặc người nhạy cảm.
Ống dẫn nước thải: Trong quá trình làm lạnh, hơi nước trong không khí sẽ ngưng tụ thành nước. Ống dẫn này có nhiệm vụ đưa nước ra ngoài, tránh hiện tượng chảy nước trong nhà.
Van tiết lưu: Điều chỉnh lưu lượng môi chất lạnh trước khi đi vào dàn bay hơi, giúp duy trì áp suất phù hợp để quá trình làm lạnh diễn ra hiệu quả và ổn định.

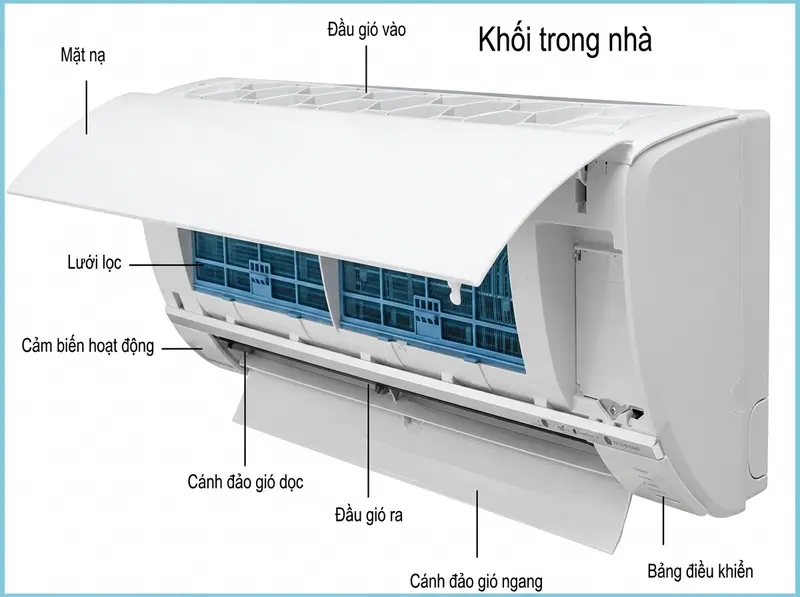

Dàn lạnh tạo ra luồng khí mát, quyết định trải nghiệm sử dụng

Dàn nóng

Dàn nóng đóng vai trò xử lý nhiệt và duy trì chu trình làm lạnh của toàn bộ hệ thống.

Vị trí: Lắp đặt ngoài trời, tại vị trí thông thoáng như ban công, sân thượng hoặc tường ngoài để đảm bảo khả năng tản nhiệt tối ưu.

Chức năng: Nén môi chất lạnh và giải phóng nhiệt ra môi trường, giúp hoàn tất chu trình làm lạnh khép kín.

Các bộ phận chính:

Máy nén (compressor): Là bộ phận quan trọng nhất trong cấu tạo điều hòa, có nhiệm vụ nén môi chất lạnh từ trạng thái khí áp suất thấp thành khí áp suất cao và nhiệt độ cao, tạo điều kiện cho quá trình trao đổi nhiệt.
Ống dẫn gas: Kết nối dàn nóng và dàn lạnh, cho phép môi chất lạnh tuần hoàn liên tục trong hệ thống.
Quạt dàn nóng: Tạo luồng gió mạnh đi qua dàn tản nhiệt, giúp giải phóng nhiệt ra môi trường nhanh hơn.
Tụ điện: Hỗ trợ khởi động máy nén và ổn định dòng điện trong quá trình vận hành.
Khung vỏ bên ngoài: Bảo vệ các linh kiện khỏi tác động của môi trường như mưa, nắng, bụi bẩn và va đập.
Cánh quạt và lưới tản nhiệt: Giúp tăng diện tích tiếp xúc với không khí, từ đó nâng cao hiệu quả trao đổi nhiệt.
Bảng mạch điều khiển: Đóng vai trò “bộ não” của hệ thống, bảng mạch xử lý tín hiệu từ dàn lạnh và điều phối hoạt động của máy nén, quạt và các cảm biến. Ở các dòng điều hòa Inverter, bảng mạch có khả năng điều chỉnh công suất linh hoạt theo nhu cầu thực tế, giúp tiết kiệm điện năng và duy trì nhiệt độ ổn định hơn so với dòng máy thông thường.

Cấu tạo điều hòa âm trần

Điều hòa âm trần (Cassette) là loại điều hòa được lắp đặt chìm trong trần, chỉ để lộ phần mặt nạ và cửa gió ra bên ngoài. Thiết kế này không chỉ giúp không gian gọn gàng, thẩm mỹ hơn mà còn hỗ trợ luồng khí lạnh lan tỏa đều theo nhiều hướng. Cấu tạo điều hòa âm trần vẫn bao gồm hai phần chính là dàn lạnh và dàn nóng, nhưng được tối ưu lại về cấu trúc và vị trí lắp đặt để phù hợp với các không gian rộng và yêu cầu phân phối gió hiệu quả hơn so với dòng treo tường.

Dàn lạnh

Vị trí: Dàn lạnh được lắp âm trong trần, thường đặt tại trung tâm phòng hoặc vị trí có khả năng phân phối gió tốt nhất.

Chức năng: Hấp thụ nhiệt từ không khí thông qua dàn trao đổi nhiệt, sau đó xử lý và thổi ra luồng khí lạnh sạch, ổn định.

Các bộ phận chính:

Cánh đảo gió: Là bộ phận điều hướng luồng khí lạnh, có thể điều chỉnh tự động hoặc thủ công theo nhiều góc khác nhau. Nhờ đó, không khí lạnh không tập trung tại một điểm mà được phân bổ đều khắp không gian, hạn chế tình trạng chỗ quá lạnh – chỗ chưa đủ mát.
Tấm mặt trước (mặt nạ): Đây là phần duy nhất nhìn thấy từ bên ngoài, vừa có chức năng bảo vệ các linh kiện bên trong, vừa đóng vai trò định hình hướng gió. Thiết kế mặt nạ thường tối ưu để tăng lưu lượng gió và giảm tiếng ồn.
Cửa thổi gió: Là nơi khí lạnh được đưa ra ngoài. Ở điều hòa âm trần, cửa gió thường được thiết kế dạng đa hướng (4 hướng hoặc 8 hướng), giúp tăng khả năng làm mát nhanh và đồng đều.
Màn hình LED: Hiển thị các thông tin cơ bản như nhiệt độ, chế độ vận hành hoặc cảnh báo lỗi, giúp người dùng dễ dàng kiểm soát tình trạng hoạt động.
Cửa hút gió: Hút không khí trong phòng vào dàn lạnh để thực hiện quá trình trao đổi nhiệt. Không khí sau khi hút vào sẽ đi qua hệ thống lọc trước khi được làm lạnh.
Bơm thoát nước: Là bộ phận đặc trưng trong cấu tạo điều hòa âm trần, giúp đẩy nước ngưng tụ ra ngoài ngay cả khi vị trí lắp đặt không có độ dốc tự nhiên. Điều này đặc biệt quan trọng trong các công trình trần kín.
Ống thoát nước: Dẫn nước ngưng tụ ra khỏi hệ thống, tránh hiện tượng rò rỉ hoặc đọng nước gây hư hỏng trần và thiết bị.
Ống dẫn môi chất lạnh: Kết nối với dàn nóng, cho phép môi chất lạnh di chuyển vào dàn lạnh để hấp thụ nhiệt và quay lại dàn nóng để tiếp tục chu trình.

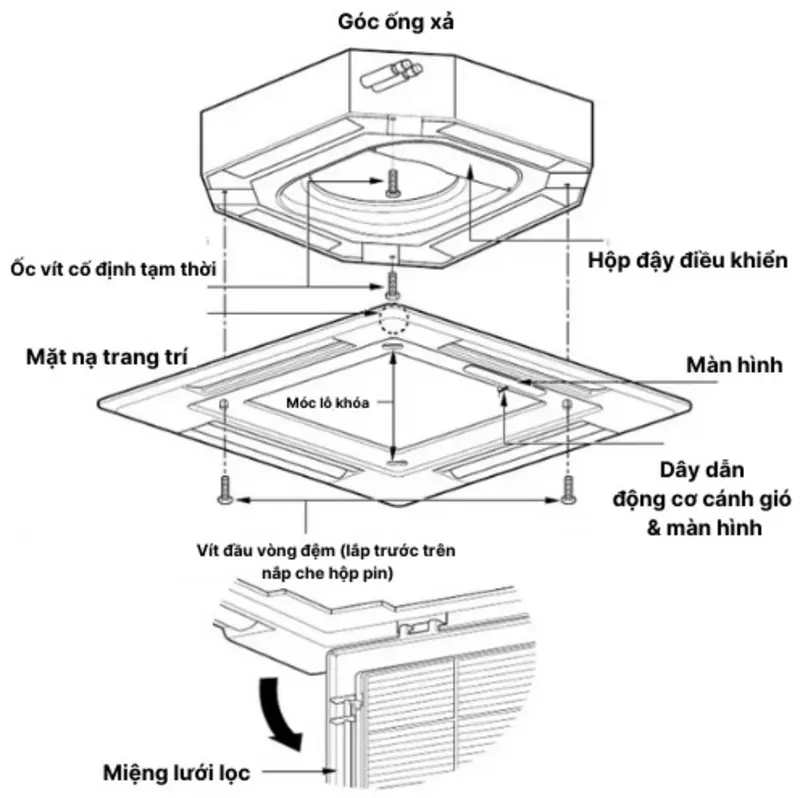

Dàn lạnh điều hòa âm trần vừa làm mát, vừa phân phối không khí và kiểm soát độ ẩm hiệu quả.

Dàn nóng

Vị trí: Được lắp đặt ngoài trời tại các vị trí thông thoáng như ban công, sân thượng hoặc khu kỹ thuật riêng để đảm bảo khả năng tản nhiệt tối đa.

Chức năng: Nén môi chất lạnh và giải phóng nhiệt ra môi trường, duy trì chu trình làm lạnh liên tục và ổn định.

Các bộ phận chính:

Cửa hút khí: Là vị trí không khí môi trường được hút vào dàn nóng.
Vị trí: thường nằm ở phía sau hoặc hai bên thân máy.
Chức năng: cung cấp lượng không khí cần thiết để làm mát dàn tản nhiệt, hỗ trợ quá trình giải nhiệt diễn ra hiệu quả.
Ống dẫn môi chất lạnh: Là cầu nối giữa dàn nóng và dàn lạnh, giúp môi chất lạnh lưu thông liên tục trong hệ thống. Nhờ đó, chu trình hấp thụ và thải nhiệt được duy trì ổn định.
Cửa thổi gió: Là nơi không khí nóng sau khi trao đổi nhiệt được thổi ra ngoài. Kết hợp với quạt công suất lớn, bộ phận này giúp tăng tốc độ tản nhiệt, tránh hiện tượng quá nhiệt ảnh hưởng đến máy nén.
Biển tên thông số kỹ thuật: Ghi rõ các thông tin như công suất, điện áp, loại gas sử dụng… Đây là cơ sở quan trọng để kỹ thuật viên lắp đặt đúng tiêu chuẩn và người dùng hiểu rõ thiết bị mình đang sử dụng.
Cửa thoát nước: Có nhiệm vụ thoát nước ngưng tụ hoặc nước xâm nhập từ môi trường bên ngoài, giúp bảo vệ các linh kiện điện tử bên trong, hạn chế nguy cơ chập cháy hoặc giảm tuổi thọ thiết bị.

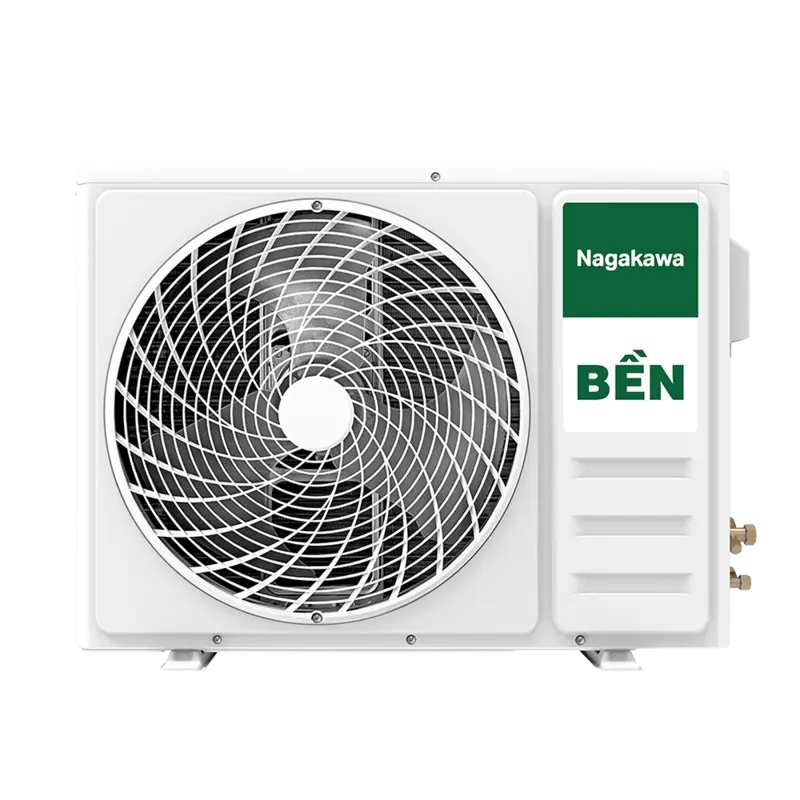

Dàn nóng của điều hòa âm trần

Quạt gió và lưới lọc

Quạt gió:

Vị trí: Quạt gió được bố trí bên trong dàn lạnh, nằm phía sau cửa hút gió và ngay trước dàn trao đổi nhiệt. Với điều hòa âm trần, quạt thường được thiết kế dạng ly tâm để phù hợp với không gian kín và hệ thống phân phối gió đa hướng.
Chức năng: Quạt gió có nhiệm vụ tạo áp suất hút không khí từ môi trường vào dàn lạnh, sau đó đẩy luồng khí đã được làm lạnh ra ngoài thông qua các cửa thổi gió. Điểm đặc biệt là quạt không chỉ đơn thuần “thổi gió” mà còn quyết định lưu lượng gió (airflow), từ đó ảnh hưởng trực tiếp đến tốc độ làm mát và khả năng lan tỏa nhiệt độ trong không gian. Ở các hệ thống công suất lớn, quạt được thiết kế để duy trì lưu lượng gió ổn định nhưng vẫn hạn chế độ ồn, đảm bảo sự thoải mái khi sử dụng trong văn phòng hoặc không gian dịch vụ.

Lưới lọc:

Vị trí: Được lắp tại cửa hút gió – vị trí tiếp xúc đầu tiên với không khí trước khi đi vào hệ thống.
Chức năng: Lưới lọc có nhiệm vụ giữ lại bụi bẩn, sợi vải, lông thú và các hạt có kích thước lớn, từ đó bảo vệ dàn trao đổi nhiệt khỏi bị bám bẩn. Nếu không có lớp lọc này, bụi tích tụ sẽ làm giảm khả năng trao đổi nhiệt và khiến máy tiêu tốn điện năng nhiều hơn. Ngoài ra, nhiều dòng điều hòa âm trần hiện đại còn tích hợp thêm lớp lọc tinh hoặc bộ lọc kháng khuẩn, giúp loại bỏ mùi khó chịu và hạn chế vi sinh vật trong không khí.

Ống dẫn ga và đường ống thoát nước

Ống dẫn ga:

Vị trí: Ống dẫn ga thường được làm bằng đồng và lắp đặt nối giữa dàn nóng và dàn lạnh, đi âm trần hoặc âm tường tùy theo thiết kế công trình.
Chức năng: Đây là đường vận chuyển môi chất lạnh – yếu tố cốt lõi trong quá trình làm mát. Môi chất lạnh sẽ di chuyển từ dàn nóng đến dàn lạnh ở trạng thái áp suất và nhiệt độ phù hợp để hấp thụ nhiệt trong phòng, sau đó quay trở lại dàn nóng để tiếp tục chu trình nén và xả nhiệt. Độ kín của hệ thống ống dẫn ga là yếu tố cực kỳ quan trọng, vì chỉ cần rò rỉ nhỏ cũng có thể làm giảm hiệu suất làm lạnh hoặc khiến máy không hoạt động.

Đường ống thoát nước:

Vị trí: Kết nối trực tiếp với dàn lạnh và dẫn ra ngoài, thường được bố trí âm trần để đảm bảo thẩm mỹ.
Chức năng: Trong quá trình làm lạnh, hơi nước trong không khí sẽ ngưng tụ trên bề mặt dàn lạnh và tạo thành nước. Đường ống thoát nước có nhiệm vụ dẫn toàn bộ lượng nước này ra ngoài. Nếu hệ thống thoát nước bị tắc hoặc lắp đặt sai kỹ thuật, nước có thể bị tràn ngược, gây chảy nước từ trần hoặc làm hỏng các vật liệu xung quanh.

Bảng mạch điều khiển

Vị trí: Thường được bố trí trong dàn lạnh âm trần (bên trong trần nhà) và một phần ở dàn nóng, tùy theo thiết kế hệ thống.
Chức năng chính: Bảng mạch điều khiển tiếp nhận và xử lý tín hiệu từ remote và các cảm biến để điều phối hoạt động của máy nén, quạt gió và các bộ phận liên quan. Nhờ đó, hệ thống duy trì nhiệt độ ổn định, hạn chế dao động và đảm bảo hiệu suất làm mát tối ưu. Ở các dòng Inverter, bảng mạch còn có khả năng điều chỉnh công suất linh hoạt theo tải thực tế, giúp tiết kiệm điện năng và tăng độ bền thiết bị, đồng thời tích hợp chức năng giám sát, chẩn đoán và hiển thị mã lỗi để hỗ trợ bảo trì, sửa chữa nhanh chóng.

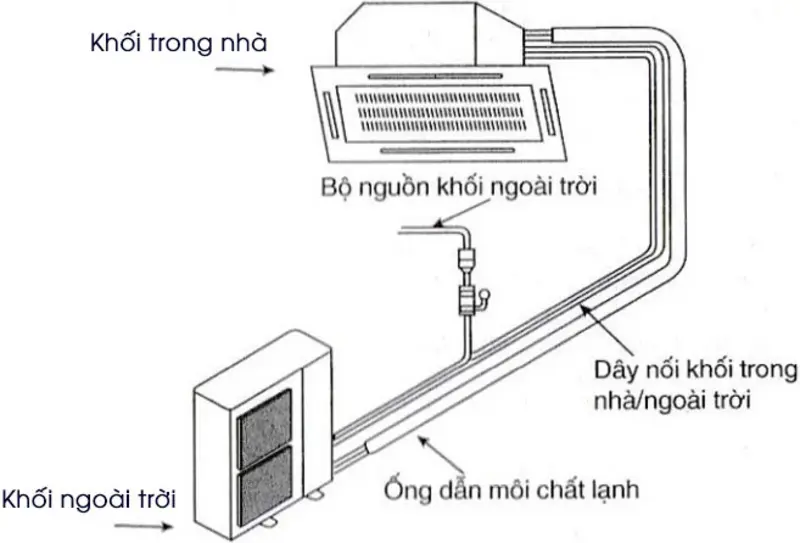

Cấu tạo điều hòa âm trần tối ưu cho không gian rộng, giúp phân phối gió đều hơn dòng treo tường

Cấu tạo điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió là giải pháp làm mát được sử dụng phổ biến trong các công trình có yêu cầu cao về thẩm mỹ và phân phối không khí đồng đều như biệt thự, văn phòng hoặc khách sạn. Khác với dòng cassette, hệ thống này không thổi gió trực tiếp từ dàn lạnh mà thông qua hệ thống ống gió dẫn khí đến nhiều khu vực khác nhau. Xét về tổng thể, cấu tạo điều hòa âm trần nối ống gió gồm dàn lạnh, dàn nóng và hệ thống phụ trợ đi kèm.

Dàn lạnh

Các bộ phận chính:

Cửa gió:

Vị trí: đặt tại điểm cuối của các nhánh ống gió, thường bố trí trên trần hoặc tường tùy theo thiết kế nội thất.
Chức năng: điều tiết và phân phối luồng khí lạnh vào không gian. Tùy loại cửa gió (khe dài, vuông, tròn), luồng khí có thể được định hướng khác nhau nhằm tối ưu độ phủ và tránh gió thổi trực tiếp vào người.

Ống gió mềm: Là đoạn kết nối linh hoạt giữa dàn lạnh hoặc box gió với cửa gió. Nhờ đặc tính mềm, ống có thể uốn cong theo kết cấu trần mà không làm giảm đáng kể lưu lượng gió. Đồng thời, lớp vật liệu cấu tạo giúp hạn chế rung động và giảm truyền ồn.
Box gió (hộp phân phối gió): Được lắp ngay sau dàn lạnh, có chức năng chia luồng khí thành nhiều nhánh. Việc thiết kế box gió đúng kỹ thuật giúp cân bằng áp suất giữa các nhánh, đảm bảo mỗi khu vực đều nhận được lưu lượng gió phù hợp.
Cục lạnh (dàn trao đổi nhiệt): Là nơi môi chất lạnh bay hơi và hấp thụ nhiệt từ không khí. Khi không khí đi qua dàn này, nhiệt độ giảm xuống đáng kể trước khi được quạt đẩy vào hệ thống ống gió.

Dàn nóng

Các bộ phận chính:

Quạt giải nhiệt: Nằm trong dàn nóng, phía trước hoặc phía trên dàn tản nhiệt. Chức năng quạt giải nhiệt là tạo luồng không khí lưu thông qua dàn tản nhiệt để đẩy nhiệt ra môi trường bên ngoài.
Máy nén: Là bộ phận quan trọng nhất, có nhiệm vụ nén môi chất lạnh từ áp suất thấp lên áp suất cao, duy trì chu trình làm lạnh liên tục.
Động cơ DC: Điều khiển hoạt động của quạt và máy nén với hiệu suất cao hơn, giúp giảm tiêu thụ điện năng và vận hành ổn định.
Bộ biến tần (Inverter): Điều chỉnh công suất máy nén theo tải thực tế, giúp tiết kiệm điện và hạn chế tình trạng bật/tắt liên tục.
Van tiết lưu: Điều chỉnh lưu lượng môi chất lạnh trước khi đi vào dàn lạnh, đảm bảo quá trình trao đổi nhiệt diễn ra hiệu quả.

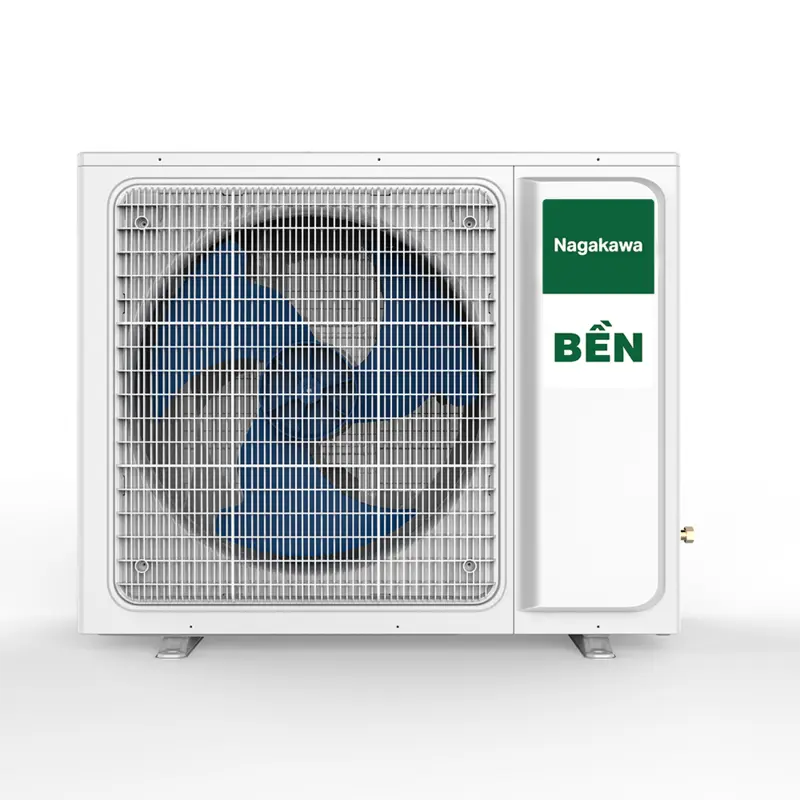

Dàn nóng điều hòa âm trần có công suất lớn, đáp ứng làm mát nhiều không gian cùng lúc

Các bộ phận khác

Ngoài dàn lạnh và dàn nóng, hệ thống còn bao gồm nhiều thành phần phụ trợ giúp tối ưu hiệu suất và độ bền.

Ống cứng:
- Vị trí: là đường ống chính kết nối từ dàn lạnh đến các nhánh phân phối gió.
- Chức năng: dẫn khí lạnh với tổn thất áp suất thấp, đảm bảo lưu lượng gió ổn định trên toàn hệ thống.
Lớp cách nhiệt: Bao bọc bên ngoài ống gió và các đường dẫn, giúp hạn chế thất thoát nhiệt và ngăn ngừa hiện tượng đọng sương.
Ống mềm: Được sử dụng ở các đoạn kết nối cuối, giúp giảm rung động và tiếng ồn truyền từ hệ thống ra môi trường.
Bộ khuếch tán: Phân tán luồng khí trước khi đưa vào không gian, giúp gió lan tỏa đều, tránh cảm giác lạnh buốt tại một điểm.
Bộ giảm chấn: Hạn chế rung động từ quạt và máy nén lan truyền qua hệ thống ống, từ đó giảm tiếng ồn trong quá trình vận hành.
Bộ lọc khí: Lọc bụi và tạp chất trước khi không khí đi qua dàn lạnh. Nếu được bảo trì đúng cách, bộ phận này giúp duy trì hiệu suất làm lạnh và cải thiện chất lượng không khí đầu ra.

Cấu tạo điều hòa Multi

Điều hòa Multi là hệ thống điều hòa không khí cho phép một dàn nóng kết nối và vận hành đồng thời nhiều dàn lạnh ở các không gian khác nhau. Cấu tạo điều hòa Multi được thiết kế tối ưu hơn so với điều hòa thông thường, đặc biệt ở hệ thống điều khiển và van tiết lưu để đảm bảo mỗi dàn lạnh có thể hoạt động độc lập mà vẫn dùng chung một nguồn cấp.

Dàn nóng

Các bộ phận chính:

Máy nén:
- Vị trí: nằm bên trong dàn nóng, thường được đặt ở khu vực trung tâm của cụm thiết bị.
- Chức năng: nén môi chất lạnh từ trạng thái áp suất thấp lên áp suất cao và nhiệt độ cao. Với hệ Multi, máy nén thường là loại Inverter, có khả năng thay đổi công suất liên tục để đáp ứng nhu cầu làm lạnh của từng dàn lạnh, tránh tình trạng dư hoặc thiếu tải.
Dàn tản nhiệt (dàn ngưng tụ): Là nơi môi chất lạnh chuyển từ trạng thái khí sang lỏng và giải phóng nhiệt ra môi trường. Kích thước dàn tản nhiệt thường lớn hơn so với điều hòa thông thường nhằm đảm bảo hiệu suất khi nhiều dàn lạnh hoạt động cùng lúc.
Cảm biến nhiệt: Theo dõi nhiệt độ môi trường ngoài trời và nhiệt độ của môi chất lạnh. Dữ liệu này được gửi về bảng mạch để điều chỉnh hoạt động của máy nén và quạt, giúp hệ thống vận hành ổn định.
Van tiết lưu điện tử (EEV): Là thành phần quan trọng trong cấu tạo điều hòa Multi, có nhiệm vụ điều chỉnh chính xác lưu lượng môi chất lạnh cấp đến từng dàn lạnh. Van hoạt động dựa trên tín hiệu điều khiển điện tử, giúp phân phối gas theo đúng nhu cầu của từng phòng, từ đó tối ưu hiệu suất và tiết kiệm điện năng.
Mô tơ quạt: Điều khiển quạt giải nhiệt, đảm bảo lưu lượng không khí đi qua dàn tản nhiệt luôn ở mức phù hợp. Tốc độ quạt có thể thay đổi theo tải nhiệt để nâng cao hiệu quả tản nhiệt và giảm tiêu hao năng lượng.

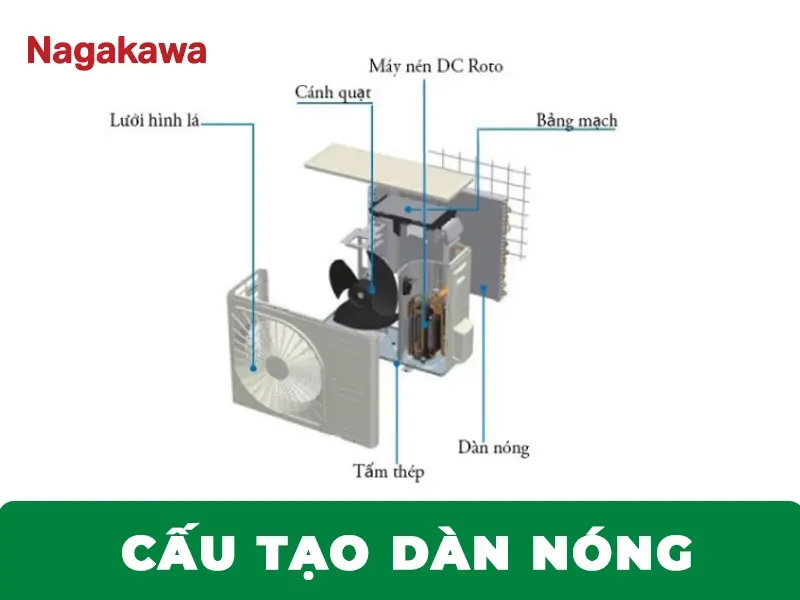

Cấu tạo dàn nóng điều hòa multi

Dàn lạnh

Hệ thống Multi cho phép nhiều dàn lạnh hoạt động độc lập nhưng vẫn được cấp môi chất lạnh từ cùng một dàn nóng. Mỗi dàn lạnh có thể được cài đặt nhiệt độ và chế độ riêng, phù hợp với nhu cầu sử dụng của từng không gian.

Các bộ phận chính:

Bộ phận trao đổi nhiệt (dàn bay hơi):
Máy nén:
- Vị trí: nằm bên trong dàn lạnh, tiếp xúc trực tiếp với luồng không khí trong phòng.
- Chức năng: nơi môi chất lạnh bay hơi và hấp thụ nhiệt từ không khí. Khi không khí đi qua dàn này, nhiệt độ giảm xuống trước khi được quạt đẩy trở lại không gian.
Quạt gió: Có nhiệm vụ hút không khí trong phòng vào dàn lạnh và thổi khí mát ra ngoài. Lưu lượng gió được thiết kế phù hợp với công suất từng dàn lạnh để đảm bảo hiệu quả làm mát và độ êm khi vận hành.
Cảm biến nhiệt: Đo nhiệt độ thực tế trong phòng và gửi tín hiệu về hệ thống điều khiển trung tâm. Dựa trên dữ liệu này, dàn nóng sẽ điều chỉnh lượng môi chất lạnh cấp vào từng dàn lạnh.
Motor quạt dàn lạnh: Điều khiển hoạt động của quạt gió với độ chính xác cao, giúp duy trì tốc độ ổn định, giảm rung ồn và tối ưu tiêu thụ điện năng.

Cấu tạo điều hòa tủ đứng

Điều hòa tủ đứng (floor-standing air conditioner) là dòng điều hòa có công suất lớn, thường được sử dụng trong không gian rộng như nhà hàng, showroom hoặc hội trường. Khác với các dòng treo tường hay âm trần, thiết bị này có thiết kế dạng tủ đặt sàn, cho phép lưu lượng gió lớn và khả năng làm mát nhanh. Về cấu tạo điều hòa tủ đứng vẫn bao gồm dàn lạnh, dàn nóng và các bộ phận kết nối, nhưng được tối ưu để đáp ứng công suất cao và vận hành ổn định trong thời gian dài.

Dàn lạnh

Các bộ phận chính:

Bộ lọc không khí:

Vị trí: nằm phía trước hoặc bên trong cửa hút gió.
Chức năng: giữ lại bụi bẩn và tạp chất trước khi không khí đi vào dàn trao đổi nhiệt, giúp bảo vệ hệ thống và cải thiện chất lượng không khí.

Board xử lý tín hiệu:

Vị trí: đặt bên trong thân máy, thường gần khu vực điều khiển.
Chức năng: tiếp nhận và xử lý tín hiệu từ remote hoặc bảng điều khiển, từ đó điều phối hoạt động của quạt, máy nén và các cảm biến.

Dàn trao đổi nhiệt:

Vị trí: nằm phía sau bộ lọc không khí.
Chức năng: nơi môi chất lạnh bay hơi và hấp thụ nhiệt từ không khí, làm giảm nhiệt độ trước khi khí được thổi ra ngoài.

Cửa gió ra:

Vị trí: nằm ở phía trên thân máy.
Chức năng: phân phối luồng khí lạnh ra không gian với lưu lượng lớn, giúp làm mát nhanh.

Cửa gió vào:

Vị trí: thường bố trí ở phía trước hoặc hai bên thân máy.
Chức năng: hút không khí trong phòng vào hệ thống để xử lý.

Cảm biến nhiệt độ:

Vị trí: lắp bên trong dàn lạnh.
Chức năng: đo nhiệt độ không khí trong phòng và gửi tín hiệu về hệ thống điều khiển để điều chỉnh hoạt động phù hợp.

Trong cấu tạo điều hòa tủ đứng, dàn lạnh không chỉ đảm nhiệm vai trò làm mát mà còn phải đảm bảo lưu lượng gió lớn và ổn định để phù hợp với không gian rộng.

Dàn nóng

Các bộ phận chính:

Quạt gió:

Vị trí: nằm phía trước dàn tản nhiệt.
Chức năng: tạo luồng không khí lưu thông qua dàn tản nhiệt để giải phóng nhiệt ra môi trường.

Dàn tản nhiệt:

Vị trí: bao quanh hoặc nằm phía sau quạt.
Chức năng: giúp môi chất lạnh ngưng tụ và thải nhiệt ra ngoài, đảm bảo chu trình làm lạnh diễn ra liên tục.

Máy nén:

Vị trí: đặt bên trong dàn nóng, được bảo vệ bởi khung vỏ.
Chức năng: nén môi chất lạnh từ áp suất thấp lên áp suất cao, đóng vai trò trung tâm trong toàn bộ hệ thống.

Lưới bảo vệ:

Vị trí: bao quanh dàn nóng.
Chức năng: bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, côn trùng hoặc va đập.

Các bộ phận khác

Ống dẫn gas:

Vị trí: kết nối giữa dàn nóng và dàn lạnh.
Chức năng: vận chuyển môi chất lạnh tuần hoàn trong hệ thống, đảm bảo quá trình hấp thụ và thải nhiệt diễn ra liên tục.

Dây điện động lực:

Vị trí: nối giữa nguồn điện và các bộ phận trong hệ thống.
Chức năng: cung cấp điện năng cho máy nén, quạt và các thiết bị điều khiển hoạt động ổn định.

Van tiết lưu:

Vị trí: nằm trên đường ống môi chất lạnh, trước khi vào dàn lạnh.
Chức năng: điều chỉnh lưu lượng và áp suất môi chất lạnh, giúp quá trình bay hơi và trao đổi nhiệt diễn ra hiệu quả.

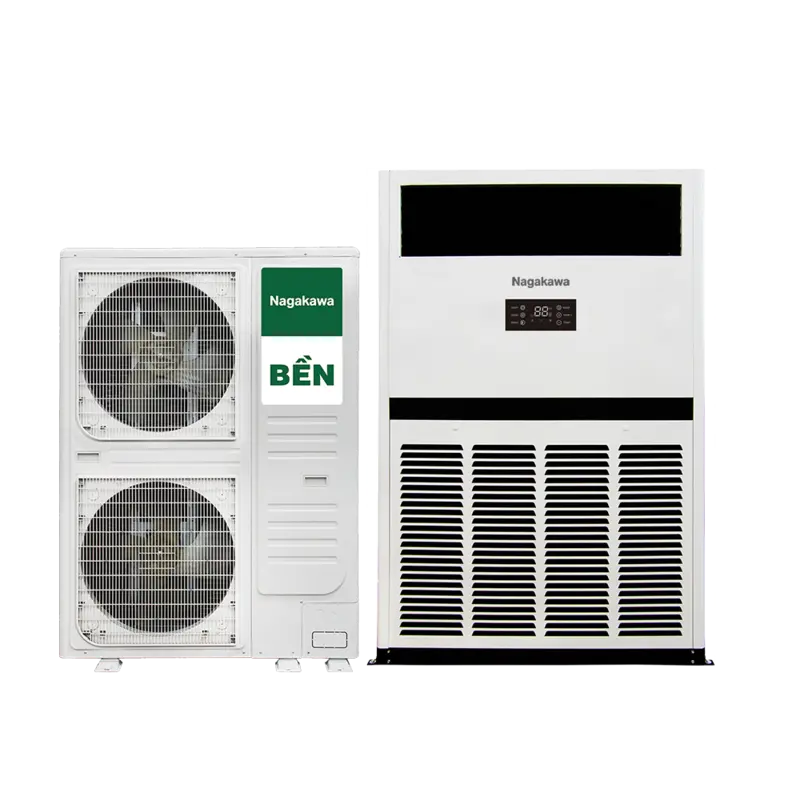

Cấu tạo điều hòa tủ tối ưu cho công suất lớn và vận hành bền bỉ

Cấu tạo điều hòa trung tâm

Hệ thống điều hòa trung tâm (VRV/VRF) là giải pháp làm lạnh toàn diện cho các tòa nhà lớn, văn phòng và biệt thự. Khác với các dòng máy cục bộ, cấu tạo điều hòa trung tâm có sự phức tạp và tính đồng bộ cao hơn rất nhiều để đáp ứng nhu cầu hoạt động công suất lớn và tiết kiệm điện năng.

Dàn nóng

Các bộ phận cấu thành chính bao gồm:

Bo mạch (PCB): Là “bộ não” điều khiển toàn bộ hoạt động của dàn nóng, tiếp nhận tín hiệu từ hệ thống điều khiển trung tâm và cảm biến để điều chỉnh công suất, tần số máy nén và chế độ vận hành phù hợp.
Van tiết lưu: Điều chỉnh lưu lượng và áp suất môi chất lạnh trước khi đi vào dàn trao đổi nhiệt. Bộ phận này giúp tối ưu chu trình lạnh, tránh hiện tượng quá tải hoặc thiếu gas.
Máy nén (máy nén ly tâm dạng xoắn): Là thành phần cốt lõi, có nhiệm vụ nén môi chất lạnh từ áp suất thấp lên áp suất cao, đồng thời làm tăng nhiệt độ của môi chất. Với hệ VRF/Chiller, máy nén ly tâm giúp đạt hiệu suất cao và vận hành ổn định ở công suất lớn.
Quạt dàn nóng: Hỗ trợ thải nhiệt ra môi trường bằng cách hút không khí bên ngoài đi qua dàn trao đổi nhiệt, giúp môi chất lạnh nguội nhanh và đảm bảo chu trình làm lạnh liên tục.
Hệ thống dàn ống trao đổi nhiệt: Là nơi môi chất lạnh giải nhiệt (ngưng tụ từ dạng khí sang lỏng). Thiết kế ống đồng – cánh nhôm giúp tăng diện tích tiếp xúc và nâng cao hiệu suất trao đổi nhiệt.
LED hiển thị trạng thái: Hiển thị tình trạng hoạt động, mã lỗi hoặc chế độ vận hành, giúp kỹ thuật viên dễ dàng kiểm tra và chẩn đoán sự cố.
Hệ thống sấy bo mạch: Giữ cho bo mạch luôn khô ráo, tránh ẩm mốc hoặc chập điện trong điều kiện môi trường có độ ẩm cao – đặc biệt quan trọng với khí hậu nóng ẩm như Việt Nam.
Cảm biến nhiệt độ dàn nóng: Theo dõi nhiệt độ môi trường và nhiệt độ dàn trao đổi nhiệt để điều chỉnh hoạt động của quạt và máy nén, đảm bảo hệ thống không bị quá nhiệt.
Cổng van dịch vụ: Dùng để nạp hoặc thu hồi môi chất lạnh trong quá trình lắp đặt, bảo trì và sửa chữa hệ thống.
Bình tách dầu: Tách dầu bôi trơn ra khỏi môi chất lạnh sau khi nén, sau đó đưa dầu quay lại máy nén. Điều này giúp duy trì độ bền và hiệu suất của máy nén trong thời gian dài.
Bình tách lỏng: Ngăn không cho môi chất lạnh ở dạng lỏng đi vào máy nén (hiện tượng “slugging” gây hỏng máy). Nhờ đó, máy nén chỉ xử lý môi chất ở dạng khí, đảm bảo an toàn và ổn định vận hành.

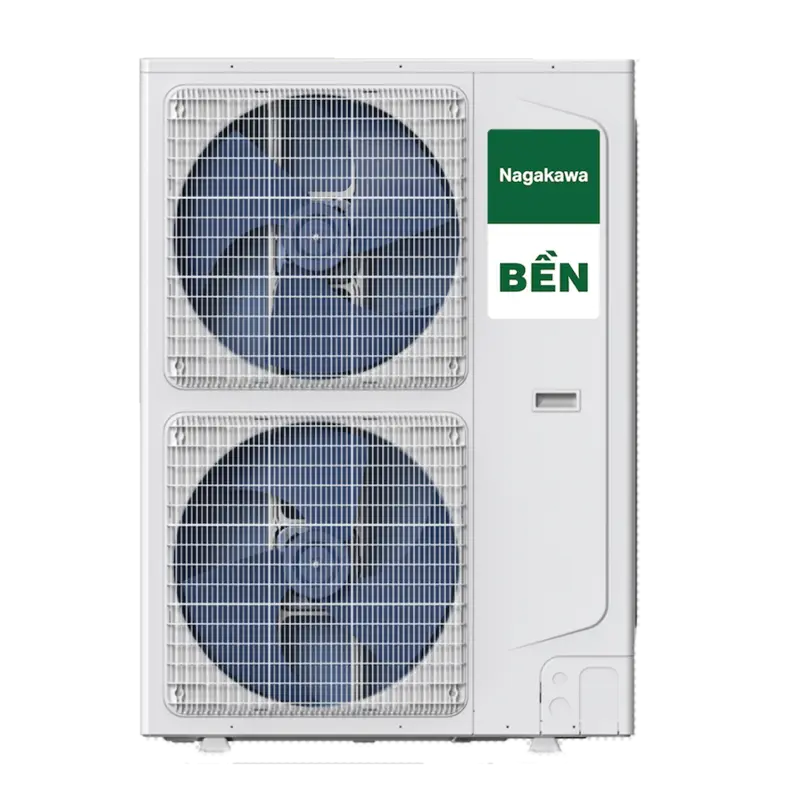

Dàn nóng của điều hòa trung tâm

Dàn lạnh (Indoor Unit)

Các bộ phận cấu thành chính bao gồm:

Cảm biến nhiệt: Cảm biến nhiệt có nhiệm vụ liên tục đo nhiệt độ không khí tại khu vực lắp đặt và gửi dữ liệu về hệ điều khiển để so sánh với mức nhiệt đã cài đặt. Khi nhiệt độ phòng cao hơn yêu cầu, hệ thống sẽ tăng công suất làm lạnh; ngược lại, khi đạt mức mong muốn, máy sẽ tự động giảm tải hoặc chuyển sang chế độ tiết kiệm điện. Nhờ đó, điều hòa duy trì nhiệt độ ổn định, hạn chế dao động và tối ưu điện năng tiêu thụ.
Board tín hiệu (bo mạch dàn lạnh): Board tín hiệu (bo mạch dàn lạnh) là trung tâm xử lý tại dàn lạnh, có nhiệm vụ tiếp nhận tín hiệu từ cảm biến nhiệt, remote hoặc hệ điều khiển trung tâm, sau đó gửi lệnh điều chỉnh đến dàn nóng thông qua hệ thống kết nối. Đồng thời, bộ phận này điều khiển hoạt động của quạt gió, hướng gió, tốc độ gió và các chế độ vận hành như làm lạnh, hút ẩm hay quạt. Nhờ đó, toàn bộ hệ thống vận hành đồng bộ, chính xác và phản hồi nhanh theo nhu cầu thực tế, đặc biệt quan trọng trong các không gian lớn có nhiều dàn lạnh hoạt động cùng lúc.

Hệ thống điều khiển trung tâm đồng bộ

Các bộ phận cấu thành chính:

Điện nguồn: Cung cấp năng lượng cho toàn bộ hệ thống, đảm bảo dàn nóng và dàn lạnh vận hành ổn định, liên tục và hạn chế tình trạng quá tải hoặc sụt áp
Điện kết nối: Liên kết dàn nóng với các dàn lạnh thông qua hệ thống dây dẫn, giúp truyền tín hiệu và đảm bảo các thiết bị hoạt động đồng bộ
Điện điều khiển: Truyền tải các tín hiệu cài đặt như nhiệt độ, chế độ vận hành (làm lạnh, hút ẩm, quạt), tốc độ và hướng gió giữa các bộ phận
Bộ điều khiển trung tâm: Cho phép quản lý đồng thời nhiều dàn lạnh, thiết lập nhiệt độ riêng theo từng khu vực, lập lịch vận hành tự động và giám sát trạng thái toàn hệ thống một cách chính xác, hiệu quả

Hệ thống ống dẫn

Trong cấu tạo điều hòa, hệ thống ống dẫn đóng vai trò vận chuyển môi chất lạnh (gas) giữa dàn nóng và các dàn lạnh, đảm bảo chu trình làm lạnh diễn ra liên tục và hiệu quả. Hệ thống này thường sử dụng ống đồng chuyên dụng, có khả năng chịu áp suất cao và dẫn nhiệt tốt, phù hợp với điều kiện vận hành của điều hòa.

Cấu trúc ống dẫn gồm đường ống chính và các nhánh phân phối, giúp đưa môi chất lạnh từ dàn nóng đến từng dàn lạnh trong hệ thống. Nhờ sự phân bổ hợp lý này, mỗi khu vực đều nhận được lượng gas phù hợp, đảm bảo hiệu quả làm mát đồng đều và ổn định.

Hiểu rõ cấu tạo điều hòa, các bộ phận và nguyên lý hoạt động sẽ giúp bạn sử dụng thiết bị hiệu quả hơn, đồng thời dễ dàng bảo dưỡng và kéo dài tuổi thọ máy. Đây cũng là yếu tố quan trọng để lựa chọn điều hòa phù hợp, đảm bảo khả năng làm mát tối ưu và tiết kiệm điện năng cho không gian sống
