Tìm hiểu về điều hòa trung tâm - Giải pháp tối ưu cho công trình lớn

Với dải công suất lớn và khả năng kết hợp linh hoạt cùng nhiều dàn lạnh, điều hòa trung tâm ngày càng được người dùng ưa chuộng lựa chọn làm hệ thống làm mát tại các trung tâm thương mại, bệnh viện, các tòa nhà,... Đây được xem là giải pháp tối ưu nhất cho các công trình lớn hiện nay.

Khái niệm điều hòa trung tâm là gì?

Điều hòa trung tâm (Variable Refrigerant Flow - VRF) là hệ thống điều hòa không khí có công suất lớn dao động từ 8 - 144 HP. Đây là loại điều hòa sử dụng công nghệ điều chỉnh lưu lượng môi chất để làm lạnh nên dàn nóng điều hòa trung tâm có thể linh hoạt điều chỉnh công suất hoạt động của dàn lạnh.

Điểm nổi bật của hệ thống điều hòa trung tâm là có bộ dàn nóng kết hợp với tối đa 64 dàn lạnh, phù hợp với các công trình như: trung tâm thương mại, biệt thự, các tòa nhà có nhiều mặt sàn,...

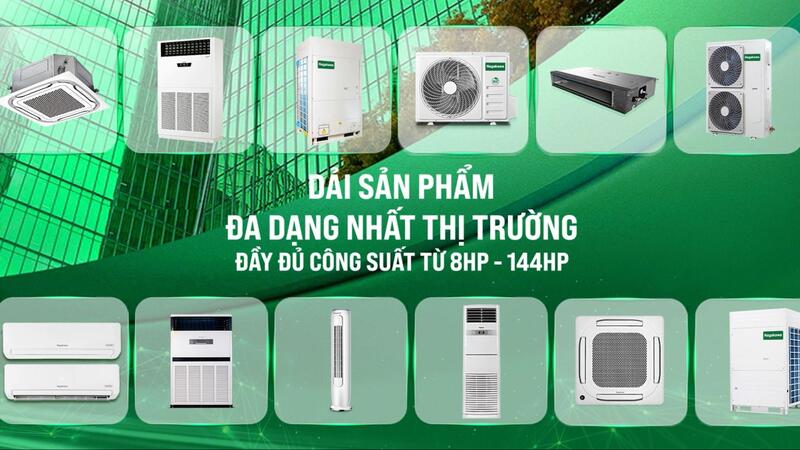

Bộ dàn nóng điều hòa trung tâm có thể cấp lạnh cho tối đa 64 dàn lạnh.

Cấu tạo của điều hòa trung tâm

Dàn nóng

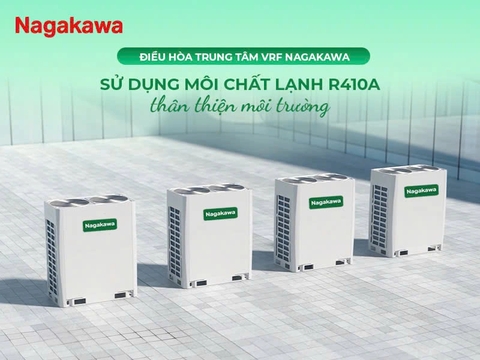

Bộ dàn nóng của điều hòa trung tâm có công suất lớn, bao gồm từ 1 - 4 cục nóng với tổng công suất lên đến 144 HP.

Cấu tạo của dàn nóng bao gồm:

• Máy nén: Nén gas lạnh (môi chất lạnh) tạo áp suất cao, giúp lưu thông môi chất lạnh qua hệ thống dàn lạnh.
• Motor quạt: Nhiệm vụ chính của motor quạt là tản nhiệt cho dàn nóng và làm mát môi chất lạnh.
• Van tiết lưu: Van tiết lưu giúp điều chỉnh lưu lượng gas vào dàn lạnh và làm giảm áp suất của môi chất khi chuyển từ dàn nóng đến các khu vực cần làm mát.
• Ống trao đổi nhiệt: Bộ phận này giúp truyền nhiệt từ gas lạnh sang không khí bên ngoài, đồng thời làm nguội môi chất trước khi quay trở lại dàn lạnh.

[SN nhờ Nagakawa hỗ trợ hình ảnh phù hợp ạ]

Dàn lạnh

Dàn lạnh điều hòa trung tâm được kết hợp từ nhiều loại dàn lạnh cục bộ như: âm trần Cassette, âm trần nối ống gió, áp trần, treo tường,... Hệ thống dàn lạnh của máy có thể hoạt động độc lập thông qua bộ điều khiển.

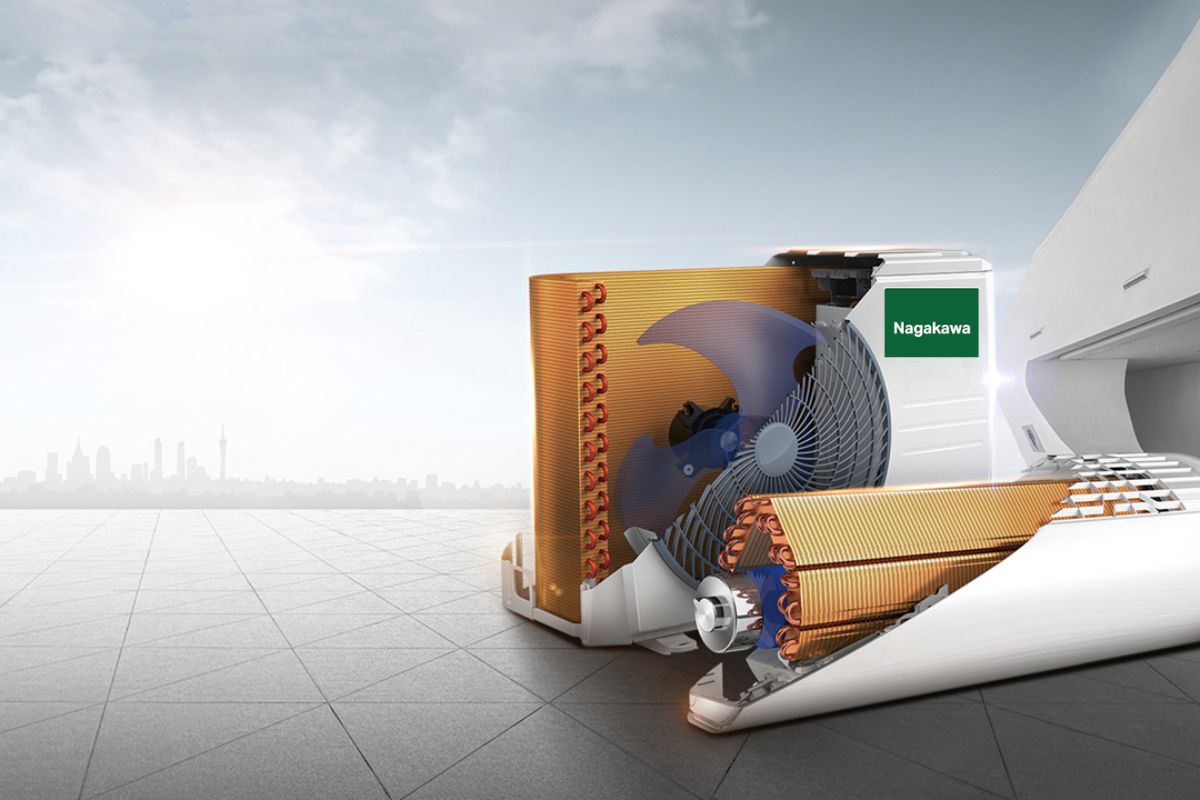

Cấu tạo của dàn lạnh bao gồm:

• Quạt gió: Hút không khí trong phòng qua dàn lạnh và thổi không khí đã được làm mát/sưởi ấm ra khắp phòng.
• Bộ cảm biến nhiệt: Đây là bộ phận đo lường sự thay đổi nhiệt độ phòng, cảm biến độ ẩm và nhiệt độ dàn, giúp hệ thống gửi tín hiệu đến board mạch điều khiển để điều chỉnh hoạt động máy nén.
• Dàn trao đổi nhiệt: Bộ phận này có vai trò hấp thụ nhiệt trong phòng và trao đổi nhiệt giữa gas lạnh và không khí bên ngoài.
• Board mạch: Đây được xem là bộ phận kết nối giữa các linh kiện, nhiệm vụ chính của board mạch là điều khiển hoạt động của dàn lạnh.

Một số bộ phận khác

• Dây ống đồng: Bộ phận truyền dẫn gas lạnh, nối giữa dàn nóng và dàn lạnh tạo thành một vòng tuần hoàn kín. Chất lạnh sẽ di chuyển qua các ống đồng, hấp thụ nhiệt tại dàn lạnh và tỏa nhiệt ở dàn nóng.
• Dây điện điều khiển: Truyền tín hiệu điều khiển giữa dàn nóng và dàn lạnh. Dây điều khiển giúp điều hòa hoạt động đồng bộ, đảm bảo các bộ phận như quạt, van, board mạch nhận được tín hiệu chính xác.

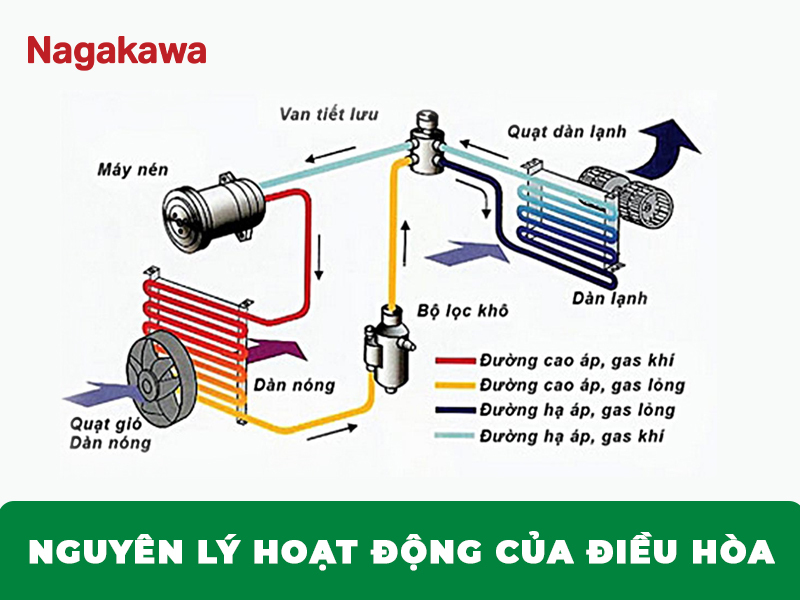

Nguyên lý hoạt động của điều hòa trung tâm

Nguyên lý hoạt động của điều hòa trung tâm tương tự với cách hoạt động của điều hòa nói chung - nguyên lý đối lưu không khí với một chu trình tuần hoàn của dòng gas. Điểm khác biệt chính của máy là có thể điều chỉnh luồng khí cho nhiều khu vực cùng lúc.

• Khi khởi động dàn lạnh, bộ phận cảm biến nhiệt ở dàn lạnh sẽ xác định nhiệt độ thực tế trong phòng và truyền tín hiệu tới board xử lý.
• Khi nhiệt độ thực tế và nhiệt độ đã cài đặt có sự chênh lệch nhau, board xử lý sẽ điều khiển khởi động dàn nóng hoạt động.
• Dàn nóng thực hiện vai trò giải nhiệt, tiếp nhận nhiệt từ dàn lạnh thông qua môi chất làm lạnh và trao đổi nhiệt với không khí bên ngoài, giải phóng nhiệt ra ngoài môi trường.
• Lúc này, quạt gió sẽ hút không khí đã được làm lạnh và chuyển đến hệ thống ống phân phối khí. Thông qua môi chất lạnh, khí lạnh sẽ được phân bổ đến các khu vực cần làm mát.

Nguyên lý hoạt động của điều hòa trung tâm giống với các điều hòa cục bộ, chỉ khác là dàn nóng có thể cấp lạnh cho nhiều khu vực cùng lúc.

Phân loại điều hòa trung tâm

Phân loại theo công nghệ làm lạnh

Dựa vào công nghệ làm lạnh sử dụng môi chất trung gian để truyền tải nhiệt lượng không khí ở môi trường bên trong ra ngoài, điều hòa trung tâm được chia làm 2 loại:

• Điều hòa trung tâm VRF: Sử dụng môi chất lạnh để làm mát không khí trực tiếp. Điểm nổi bật của VRF là điều chỉnh lưu lượng môi chất theo nhu cầu làm lạnh ở từng khu vực.
• Điều hòa trung tâm Chiller: Khác với hệ thống VRF, điều hòa Chiller sử dụng nước làm chất tải lạnh trung gian và được chia thành 2 loại chính, bao gồm: Chiller giải nhiệt nước và Chiller giải nhiệt gió.

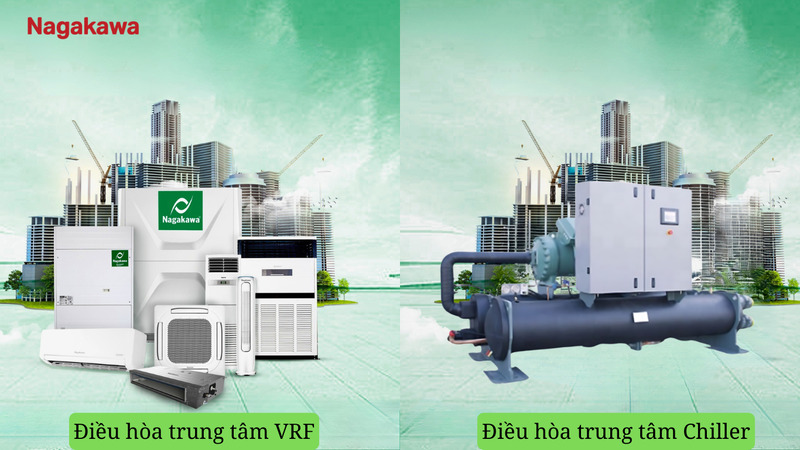

Phân biệt điều hòa trung tâm VRF và điều hòa trung tâm Chiller.

Phân loại theo kiểu dáng

Hệ thống dàn lạnh của điều hòa trung tâm có thể được kết hợp từ nhiều loại như: điều hòa áp trần, treo tường, âm trần Cassette, âm trần nối ống gió, tủ đứng,... đáp ứng phù hợp với thiết kế không gian nội thất của từng khu vực công trình.

Kiểu điều hòa	Hình ảnh

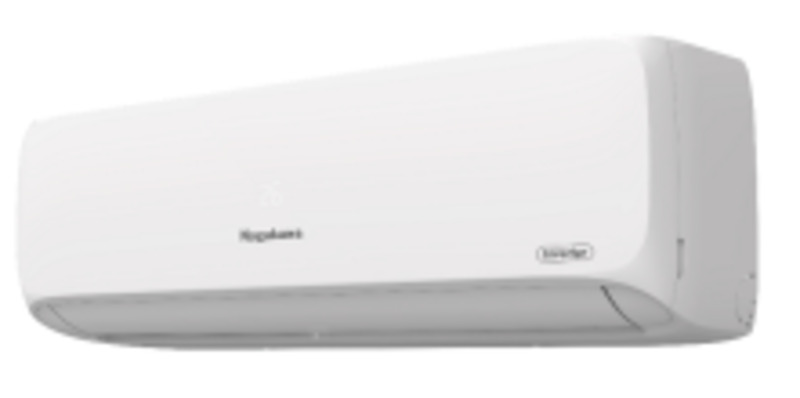

Điều hòa treo tường

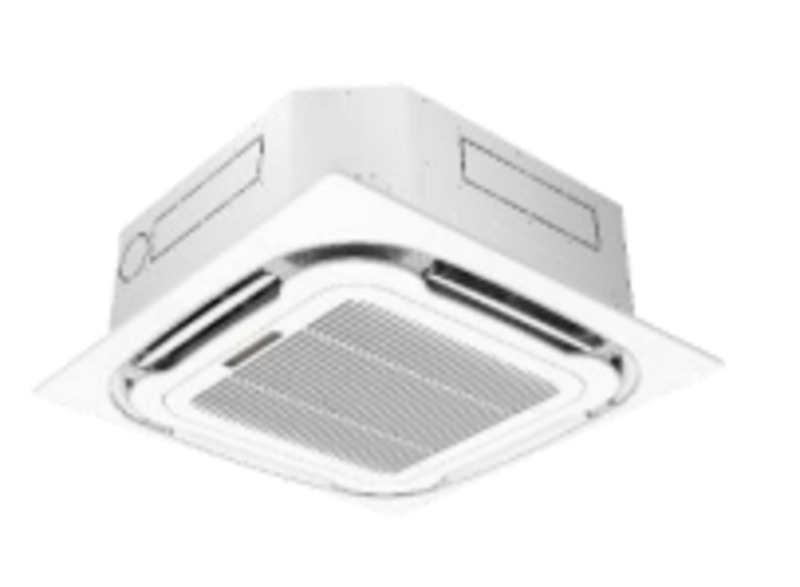

Điều hòa âm trần Cassette

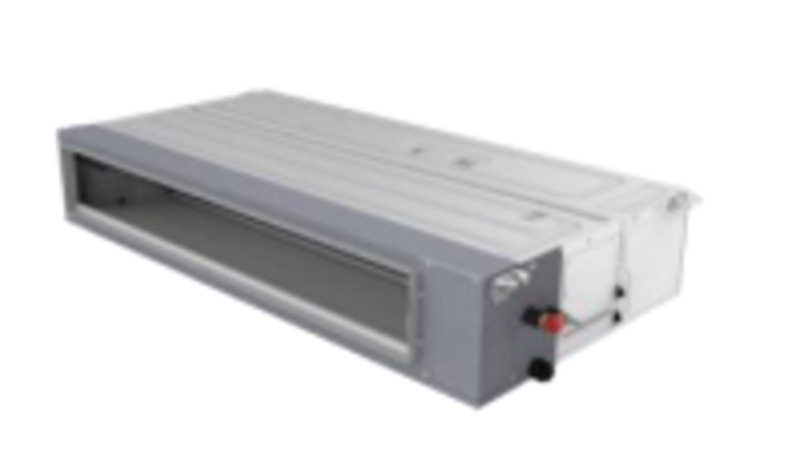

Điều hòa DUCT

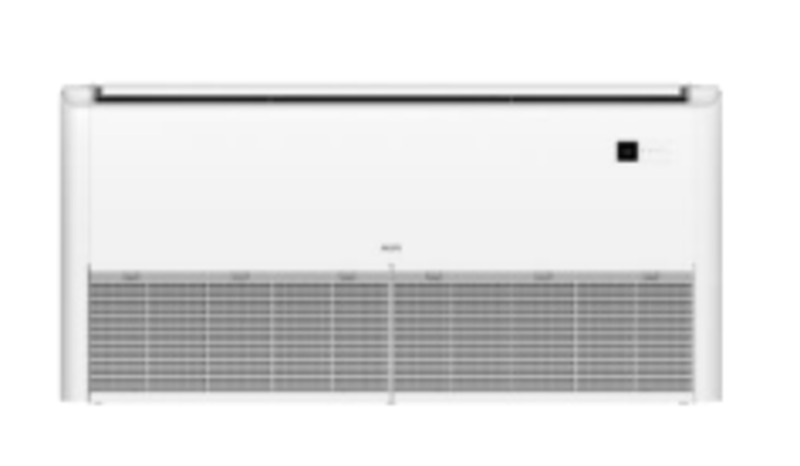

Điều hòa áp trần

Ưu và nhược điểm của điều hòa trung tâm

Ưu điểm

• Tiết kiệm không gian lắp đặt: Hệ thống điều hòa trung tâm có kết cấu bộ dàn nóng kết nối với tối đa 64 dàn lạnh. So với việc lắp đặt mỗi dàn lạnh kết hợp cùng 1 dàn nóng thì điều hòa trung tâm giúp tối ưu không gian ngoại thất của công trình.
• Dải công suất đa dạng từ 8 - 144 HP: Điều hòa trung tâm có dải công suất lớn dao động từ 8 - 144 HP, phù hợp với các công trình có diện tích lớn trên 100m2.
• Kết nối được với nhiều loại dàn lạnh: Hệ thống dàn nóng của điều hòa trung tâm có thể kết hợp cùng lúc với nhiều loại dàn lạnh như: dàn lạnh điều hòa âm trần Cassette, áp trần, treo tường,... đáp ứng mọi nhu cầu trong cách bố trí nội thất của người dùng.
• Dàn lạnh hoạt động độc lập: Mỗi dàn lạnh trong hệ thống điều hòa trung tâm có ưu điểm hoạt động độc lập, quản lý nhiệt độ cho từng không gian riêng biệt. Do đó, điều hòa trung tâm phù hợp với những nơi có nhu cầu làm mát cho nhiều không gian cùng lúc (từ 5 khu vực trở lên).
• Chiều dài đường ống 1000m: Với hệ thống đường ống dài lên đến 1000m, đây là giải pháp lý tưởng cho các công trình cao tầng. Nhờ đó, hệ thống máy có thể kết nối linh hoạt và không hạn chế vị trí lắp đặt dàn nóng.
• Hiệu suất cao, tiết kiệm điện:
• • Công nghệ máy nén biến tần Inverter giúp điều chỉnh công suất dàn nóng linh hoạt. Máy nén sẽ tự động điều chỉnh công suất của dàn lạnh phù hợp với nhu cầu sử dụng, tránh gây lãng phí điện.
  • Sử dụng máy nén xoắn ốc giúp tối ưu hiệu suất hoạt động của máy thông qua cơ chế nén môi chất lạnh, giúp giảm lượng điện tiêu thụ.

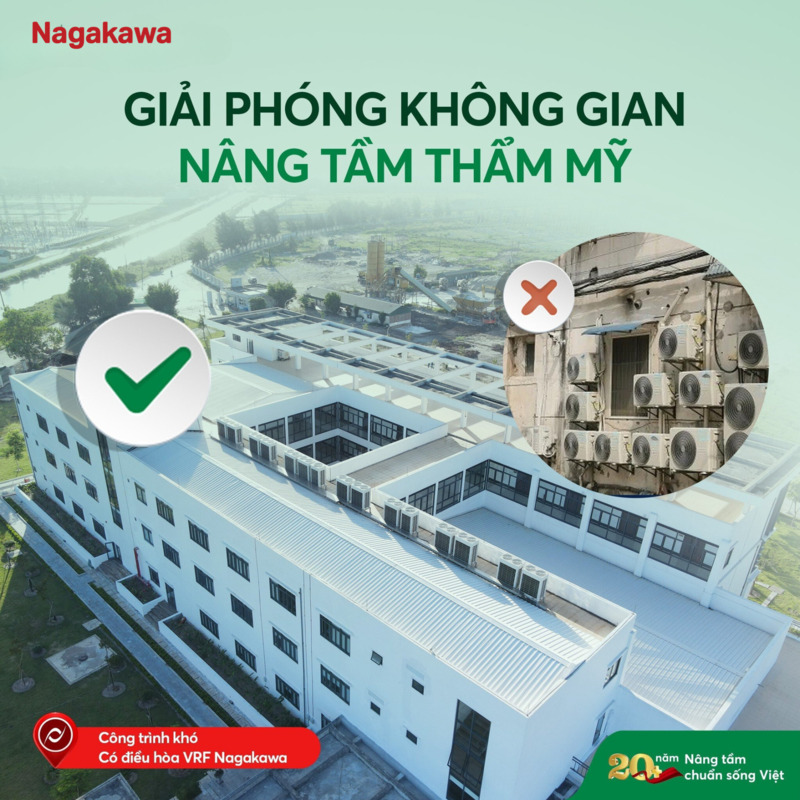

Điều hòa VRF giúp tối ưu không gian ngoại thất cho công trình.

Nhược điểm

Do có kết cấu phức tạp của bộ dàn nóng (1 - 4 cục nóng) cùng nhiều dàn lạnh (tối đa 64 dàn lạnh), điều hòa trung tâm có một số nhược điểm sau:

• Chi phí lắp đặt cao.
• Hệ thống bảo trì/bảo dưỡng đòi hỏi kỹ thuật viên có chuyên môn cao.

Trường hợp nên sử dụng điều hòa trung tâm

Để hiểu rõ hơn trường hợp nào nên sử dụng điều hòa trung tâm, bạn nên cân nhắc đến một số khía cạnh sau đây:

• Có nhu cầu làm mát đồng thời từ 5 khu vực trở lên: Bộ dàn nóng của hệ thống điều hòa trung tâm có thể kết nối với 64 dàn lạnh khác nhau và mỗi dàn lạnh đều có thể hoạt động độc lập. Do đó, bạn có thể dễ dàng điều chỉnh công năng và nhiệt độ theo nhu cầu sử dụng.
• Không gian lớn trên 100m2: Hệ thống điều hòa trung tâm có dải công suất lớn dao động từ 8 - 144 HP, đáp ứng đủ nhu cầu làm mát cho công trình có quy mô lớn trên 100m2.
• Cần tính thẩm mỹ và độ bền cao: Bộ dàn nóng kết hợp với nhiều dàn lạnh của điều hòa trung tâm giúp tối ưu hóa không gian ngoại thất, tăng tính thẩm mỹ cho công trình. Không những thế, khi máy nén bị hỏng, hệ thống có thể tự động chuyển sang máy nén khác để đảm bảo máy hoạt động liên tục, không bị gián đoạn.

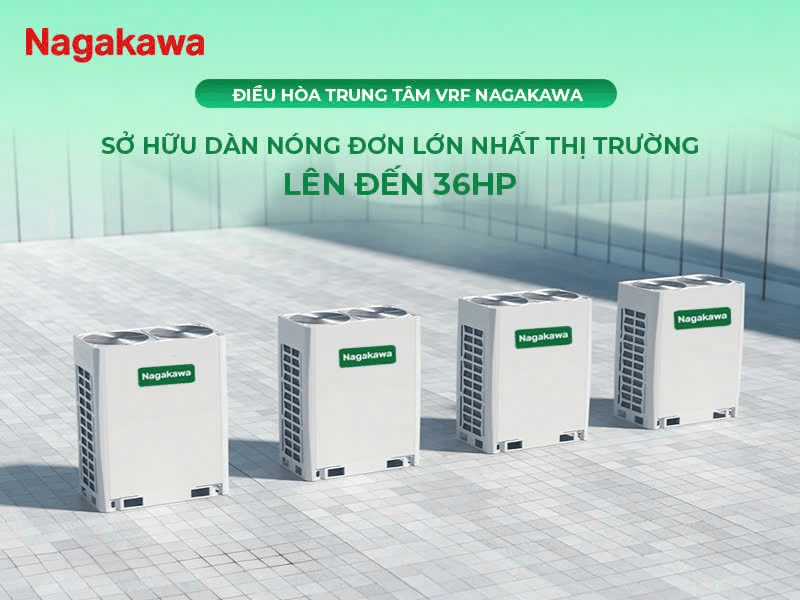

Với dải công suất lớn lên đến 144 HP, điều hòa trung tâm phù hợp với các công trình lớn trên 100m2.

Giá điều hòa trung tâm

Tùy thuộc vào số lượng dàn lạnh, mức công suất và các tính năng cụ thể mà mỗi loại sẽ có mức giá khác nhau. Để biết chính xác giá điều hòa trung tâm Nagakawa cùng các ưu đãi hiện hành (nếu có), vui lòng liên hệ hotline 1900.54.54.89 để được tư vấn chi tiết.

Với dải sản phẩm điều hòa rộng lớn nhất trên thị trường hiện nay cùng hơn 150 trạm bảo hành chính hãng phân bổ trên khắp 63 tỉnh thành, Nagakawa cam kết mang đến giải pháp tối ưu nhất cho khách hàng.
